MSI GTX 560 Ti OC Edition vaizdo plokštė

Parašė: BC00 Data: 2012-05-23 00:00:59
Kategorija: Vaizdo plokštės

Kol vis dar kainoraščiuose nesimato naujają “Kepler“ architektūra pagrįstųvidutinės-spartos klasės “GeForce GTX 660 (Ti) vaizdo spartintuvų, šiame segmente “Nvidia” atstovauja jau spėjusios tiek morališkai, tiek ir fiziškai senstelėti “GeForce GTX 560” bei “GeForce GTX 560 Ti” vaizdo plokštės. Šįkart po padidinamuoju stiklu pas mus pateko “Nvidia” partnerio, “MSI”, produktas – “GeForce GTX 560 Ti Twin Frozr II OC Edition”.



  • Apie” MSI”
  • Pakuotė bei komplektacija
  • Specifikacijos
  • Žvilgsnis iš arčiau
  • Testavimas
  • Spartinimas
  • Triukšmas, temperatūros, energijos sąnaudos
  • Išvados



Apie” MSI”

Nors “MSI” (Micro Star International) gaminamų prekių asortimentas platus ir apima nešiojamus kompiuterius, serverių  bei kompaktiškas “All-in-One PC” sistemas, niekam ne naujieną, kad ši įmonė pagrindinį savo žvilgsnį sukencentravusi ties pagrindinėmis bei vaizdo plokštėmis. Įkurta 1986 metais, “MSI jau vos po metų sukūrė pirmąją pasaulyje spartinimo galimybes turinčią pagrindinę plokštę. Ambicinga pradžia leido šiam gamintojui ilgą laiką būti tarp trijų didžiausių motininių plokščių gamintojų, dėja, bet prieš porą metų šį gamintoją iš trejetuko išstūmė “ASRock”. Šiuo metu “MSI” tvirtai laikosi ketvirtoje vietoje ir bando sugrįžti į buvusias pozicijas.



Pakuotė bei komplektacija

“MSI GTX 560 Ti Twin Frozr II OC Edition” (pavadinimas išties poilgis) atkeliauja dėžutėje-įmautėje, kurios spalvų gamą pagrinde sudaro juoda – mėlyna spalvos. Ant priekinės dėžutės dalies randame pavaizduotą pačią mūsų vaizdo plokštę bei šūsnį šios VGA palaikomų sąvybių nusakančių logotipų. Tarp jų įsipainiojęs ir vokiečių rinkos tyrimo įmonės, “GfK”, logotipas, pranešantis, jog šis “MSI” modelis Vokietijoje spėjo tapti populiariausiu pasirinkimu savo kainų zonoje. Tarp savybes apibūdinančių logotipų sutinkame: “Nvidia GeForce CUDA”, “Nvidia SLI”, “PhysX by Nvidia” bei “Nvidia 3D VISION Ready”. Pats gamintojas, t.y. “MSI”, afišuoja dar ir tai, jog šis modelis pasižymi įtampos reguliavimo funkcija, yra 20 C vėsesnis nei standartinė “GeForce GTX 560 Ti” bei yra "apginkluotas" antros kartos “karine” įranga (Military Class II) – itin patvariais ir efektyviais kondensatoriais bei induktoriais.

Priešingoje dėžutės pusėje randame išplėstinį palaikomų sąvybių sąrašą bei minimalius sisteminius reikalavimus, norint naudotis šia vaizdo plokšte. Svarbiausi iš jų, be abejonės, susiję su maitinimo šaltiniu. Užikrintam VGA darbui reikalingos dvi PCI-E maitinimo jungtys ir bent 500 W maitinimo blokas, +12 V linijoje pasižymintis 30 A įtampa. Šioje dėžutės pusėje paminėtos ir keletas specifikacijų, nusakančių vaizdo plokštės spartą – naudojama 1024 MB GDDR5 atmintis bei 256 bitų pločio magistralė.

Atklijavę atverčiamos dėžutės dalį randame daugiau informacijos apie šiame modelyje panaudotą “Twin Frozr II” aušinimo sprendimą. Neužbėgdami įvykiams už akių, apie jo struktūrą dabar nekalbėsime, tik paminėsiu “MSI” afišuojamą informaciją:” “Twin Frozr II” ne tik sugeba sumažinti lusto temperatūrą 20 C, bet ir yra tylesnis kiek daugiau nei 2 dB, lyginant su standartiniu aušinimo dizainu.”

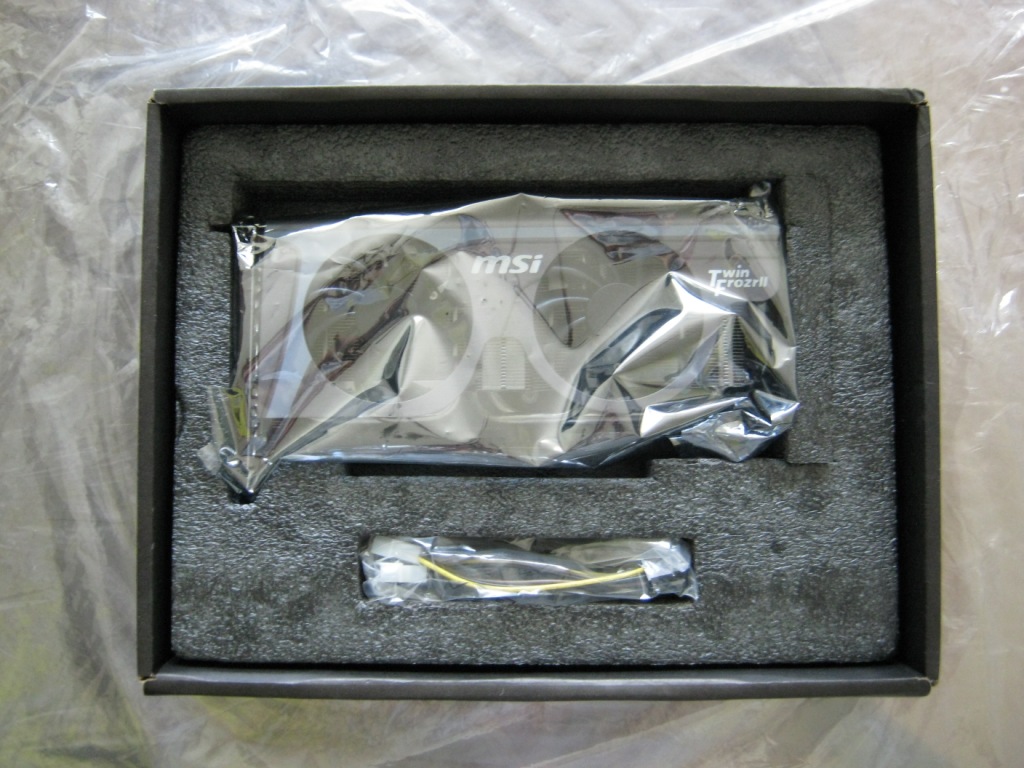

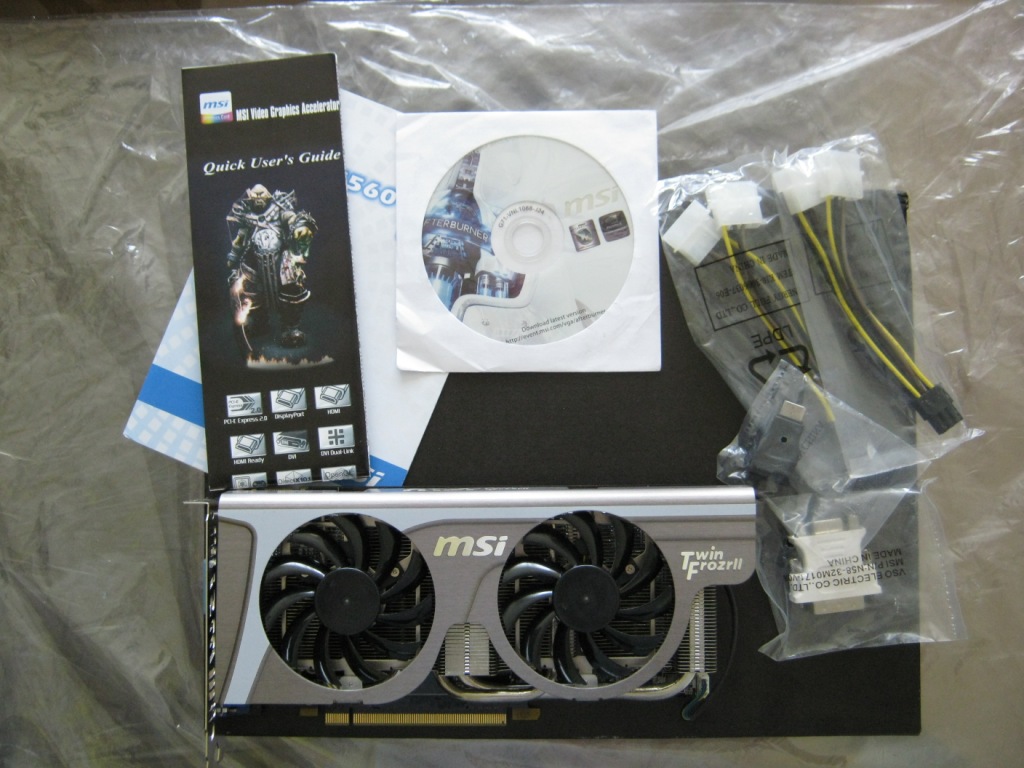

Atskiroje juodos spalvos dėžutėje be “MSI GeForce GTX 560 Ti OC Edition” vaizdo plokštės įvilktos į elektrostatinį maišelį ir apsaugotos nuo smūgių minkštu putoplastu, randame:

  1. Mini HDMI - HDMI perėjimą
  2. DVI – VGA perėjimą
  3. 2x PCI-E - molex perėjimus
  4. Tvarkyklių CD
  5. Vadovo gidą

Jokių priekaištų nėra, yra viskas, ko gali prireikti, prisimenant, kad SLI tiltelis komplektuojamas su šią technologiją palaikomomis pagrindinėmis plokštėmis.



Specifikacijos

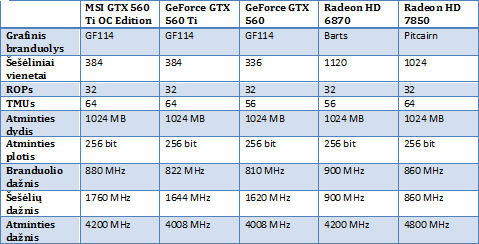

„OC Edition” priesaga mums aiškiai kalba apie gamykliškai spartintą variantą. Lyginant su standartine “GeForce GTX 560 Ti”, branduolio dažnis kilsteltas 58 MHz (+7 %), CUDA procesorių -116 MHz (+7 %), o GDDR5 atminties – 192 MHz (+4,8 %). Atminties kiekis išliko nepadvigubintas – 1024 MB. Dažniai pakelti ne itin drastiškai, todėl turėtume turėti likusį gana nemažą spartinimo potencialą…Ar taip yra iš tiesų, įsitikinsime apžvalgos eigoje.



Žvilgsnis iš arčiau

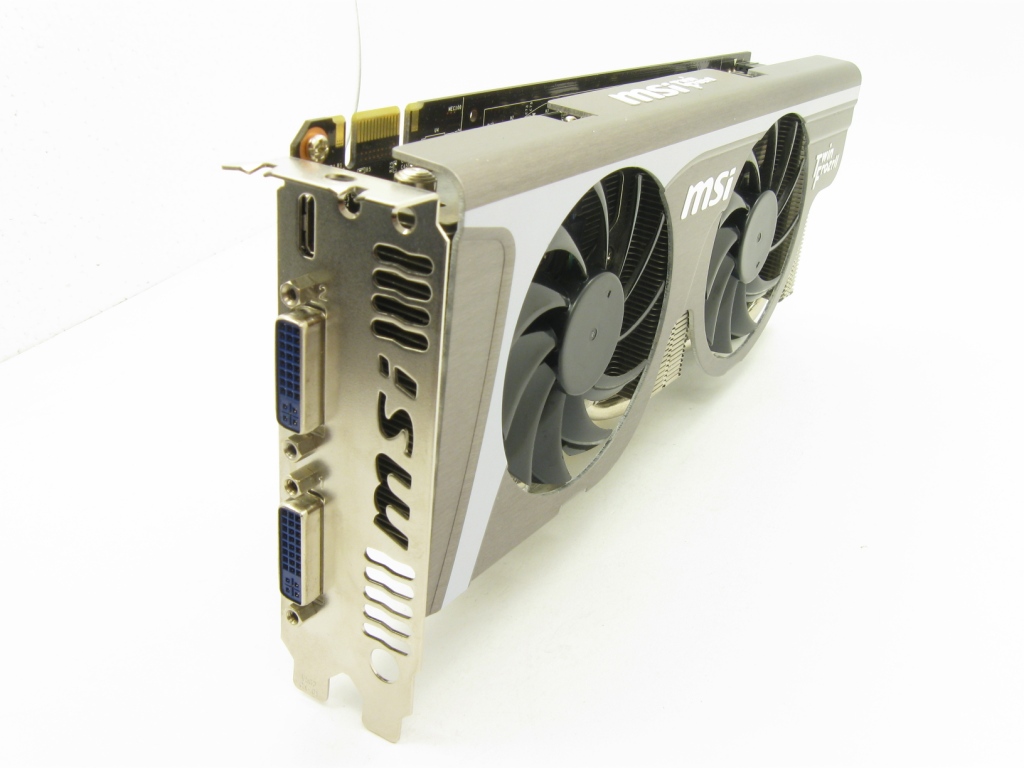

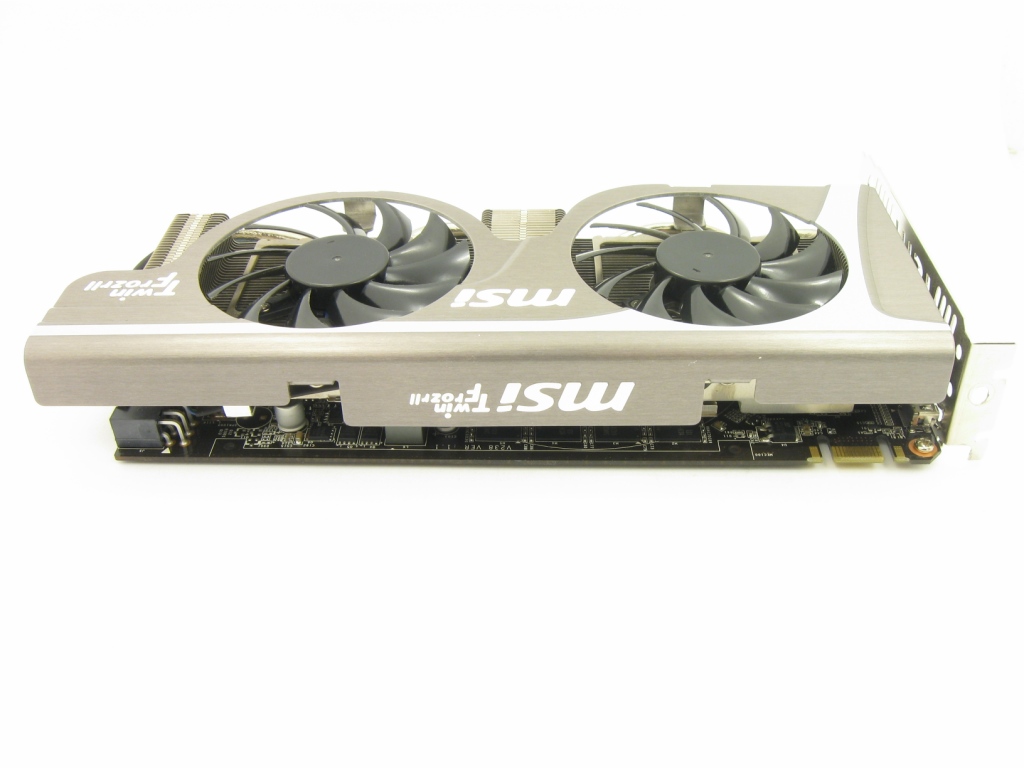

Šiuolaikiniais standartais „MSI GeForce GTX 560 Ti OC Edition” plokštė sąlyginai kompaktiška - ilgis siekia 24 cm, o pati plokštė korpuse neužims daugiau dviejų PCI lizdų. Tai daugelyje atvejų neturėtų sukelti problemų jungiant dvi plokštes į SLI konfiguraciją ir paliekant pakankamai erdvės oro srautui tarp plokščių cirkuliuoti, žinoma, kita medalio pusė priklauso nuo to, kaip išdėstyti PCI-Express lizdai Jūsų turimoje pagrindinėje plokštėje. Nors tokio ilgio plokštė ir turėtų tilpti į absoliučią daugumą korpusų, manau, „MSI” turi savotišką ydą ir visiškai be reikalo pailginą bendrą VGA ilgį, iškišdama radiatoriaus gaubto dalį už montažinės plokštės (angl. PCB) ribų. Toks sprendimas greičiausiai priimtas estetikos sumetimais, tačiau, mano manymu, praktiškesnė nauda ir apsidraudimas šiuo atveju turėtų atsverti grožį, o ir jo sumenkėjimas „nukerpant” beveik 2 cm gaubto labai diskutuotinas. Pakreipę vaizdo spartintuvą šonu, ant vieno iš jų išvystame išgraviruotą “MSI Twin Frozr II” pavadinimą, o įsižiūrėje kiek geriau galime pamatyti „Military Class II“ kondensatorius bei feritinius induktorius.

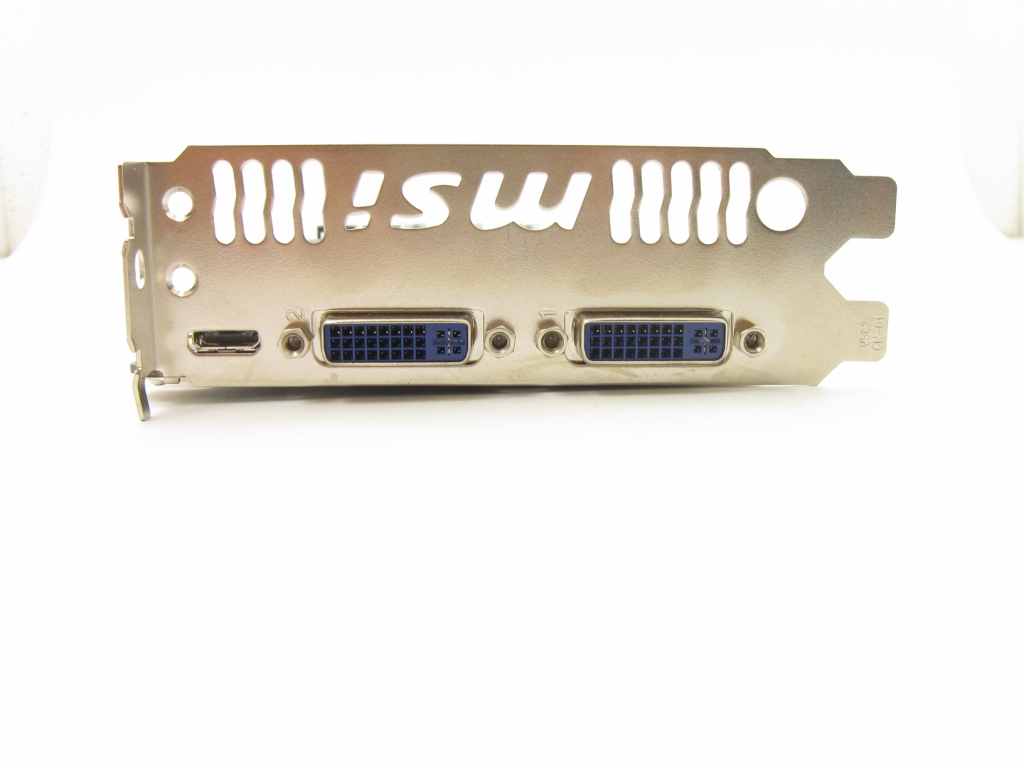

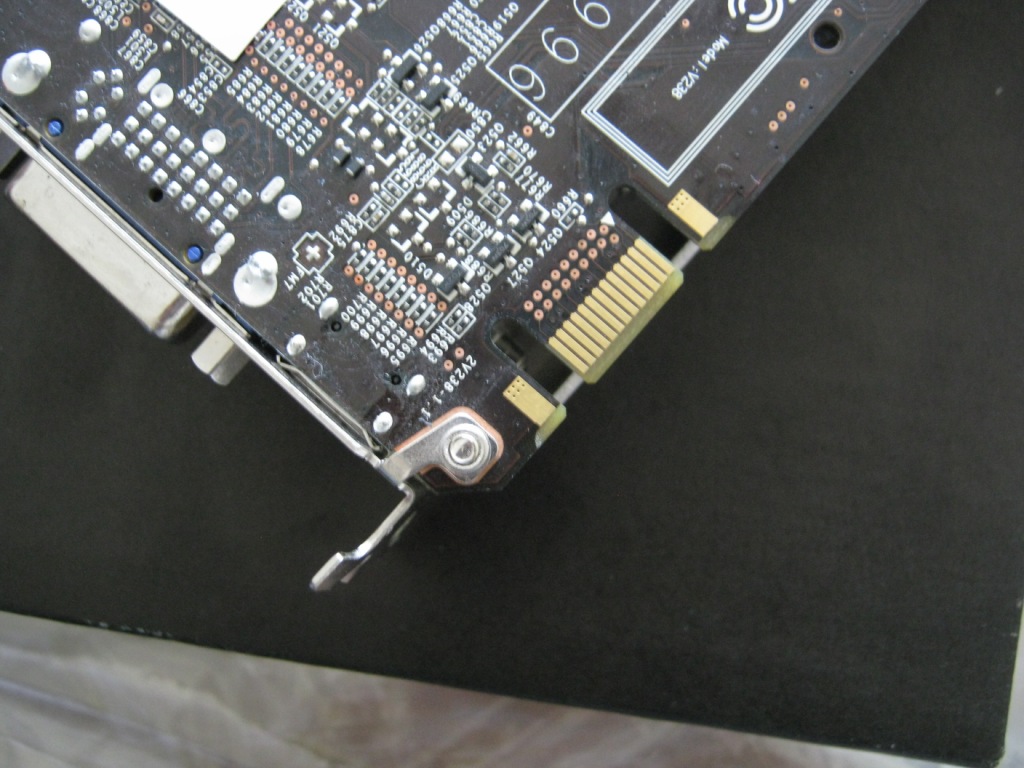

Vaizdo plokštės nugarėlėje randame karštam orui pašalinti skirtas angas (viduryje išperforuotos „MSI“ raidės), nors  panaudotas aušinimo sprendimas lemia, jog didžioji dalis vaizdo plokštės sušildyto oro liks korpuse. Šalia išdėstytos trys standartiškai „GeForce GTX 560 Ti“ spartintuvuose sutinkamos jungtys: dvi DVI-I ir mini HDMI. Plokštėje integruotas atskiras HDMI garso lustas, kuris suderinamas su HDMI 1.4a, todėl palaiko HD garsą ir 3D Blu-ray filmuose. Skirtingai nei pastarųjų kartų AMD grafinės plokštės, visa "GeForce GTX 5xx” karta geba palaikyti tik du monitorius vienu metu. Norint prijungti trečią monitorių reikalingas antras “GeForce’as”. Būtent jam ir grafinio atvaizdavimo pajėgumo padidinimui, “MSI GeForce GTX 560 Ti OC Edition” turi vieną SLI jungtį, prie kurios gali būti prijungta bet kurio gamintojo antra “GeForce GTX 560 Ti”.

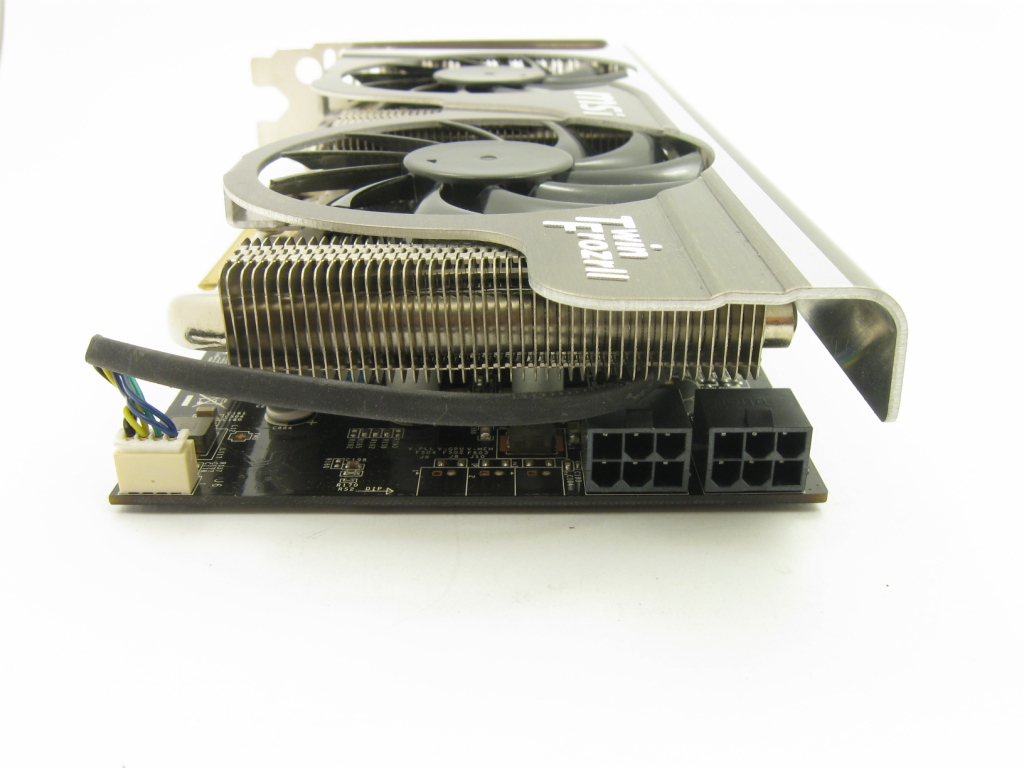

Gamykliškai paspartintai “GeForce GTX 560 Ti” versijai “MSI” inžinieriai pasirinko standartinius, į korpuso priekį nukreiptus, 2x 6-pin maitinimo lizdus, kurių į valias pakanka kiek didesniu nei 170 W TDP pasižyminčiui gaminiui. Tokia konfigūracija neturėtų riboti ir tolimesnio, namų sąlygomis atliekamo, spartinimo.

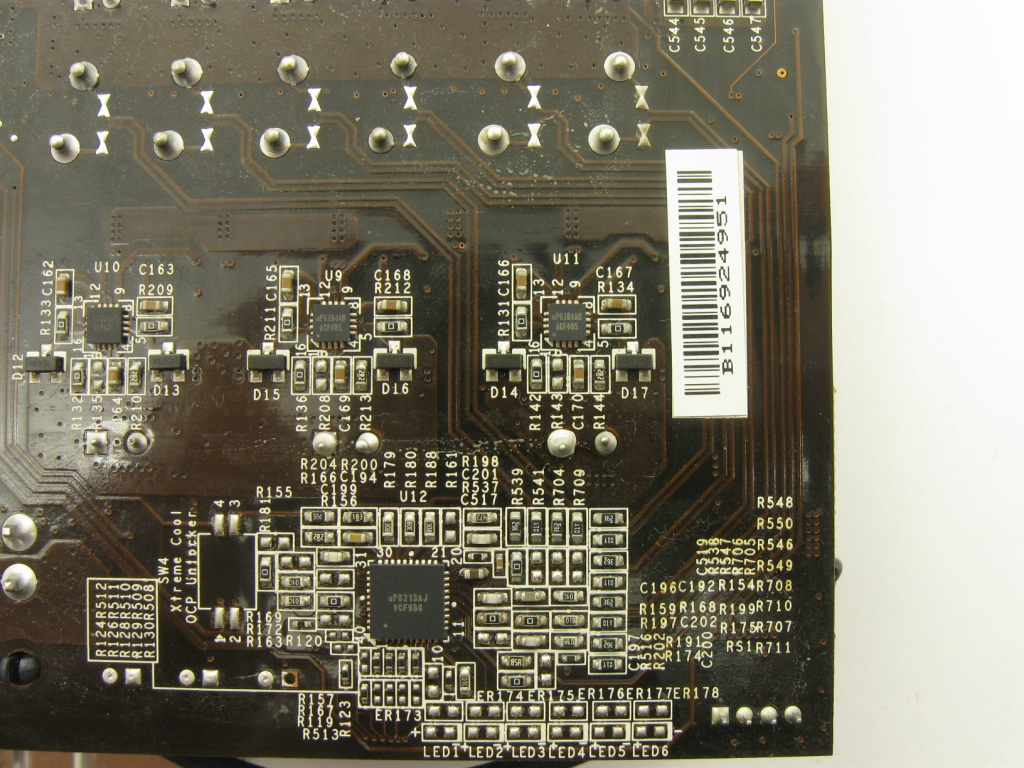

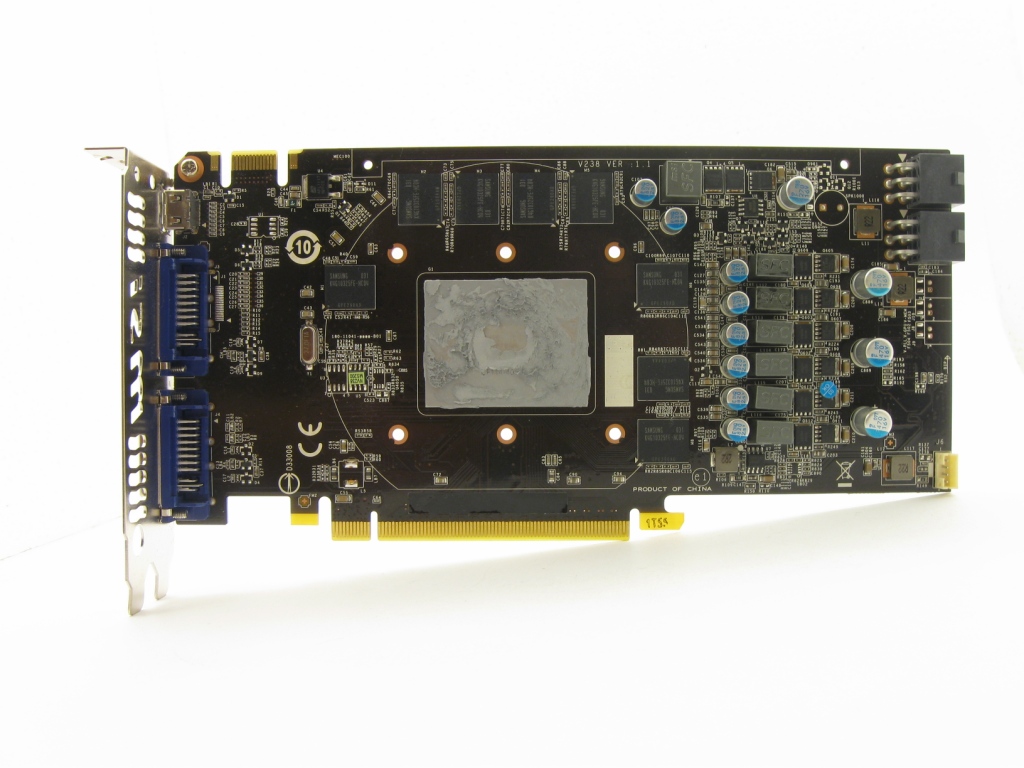

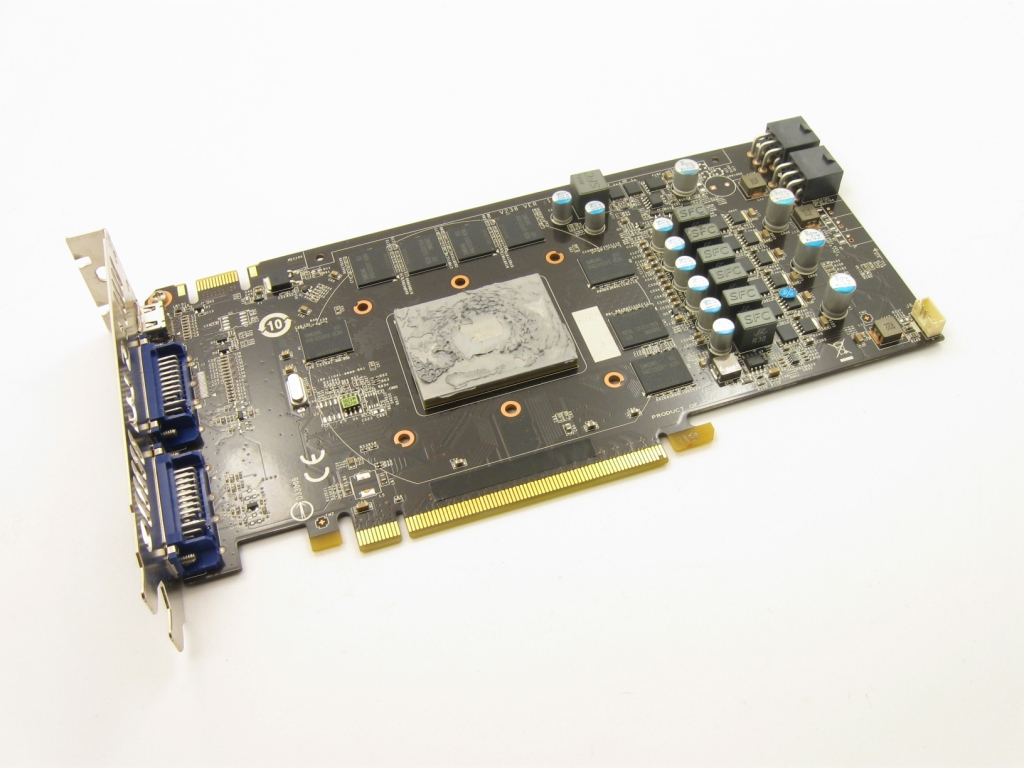

Sėkmingai nuėmę “Twin Frozr II” aušintuvą, išvydome kardinaliai pakeistą montažinę plokštę. Šis “MSI” gaminys energija aprūpinamas 6+1 fazių įtampos reguliatoriaus (angl. VRM), kas teoriškai turėtų užtikrinti stabilesnį energijos tiekimą bei padidėjusį spartinimo potencialą, lyginant su standartiniu 4+1 VRM. Įtampos reguliavimo zona prasideda iškart už mėlynų kondensatorių ir tęsiasi iki pat PCB galo. Pasirinktas įtampos reguliatorius uPi uP6213, be abejonės, leidžiantis keisti branduolio įtampą programiškai per Nvidia NVAPI.

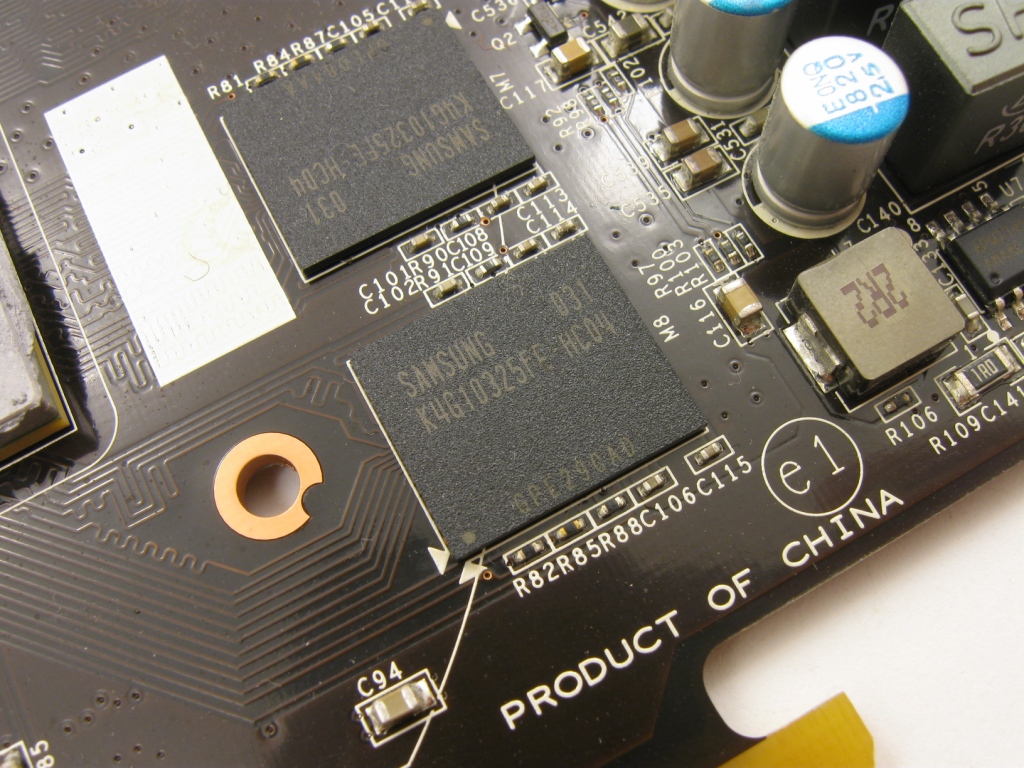

Aplink TSMC gamykloje pagamintą GF114 lustą išdėstytos aštuonios Samsung K4G10325FE-HC04 atminties mikroschemos, iš kurių kiekvienos talpa siekia 128 MB. Maksimalus gamintojo nurodomas taktinis dažnis – 5000 MHz.

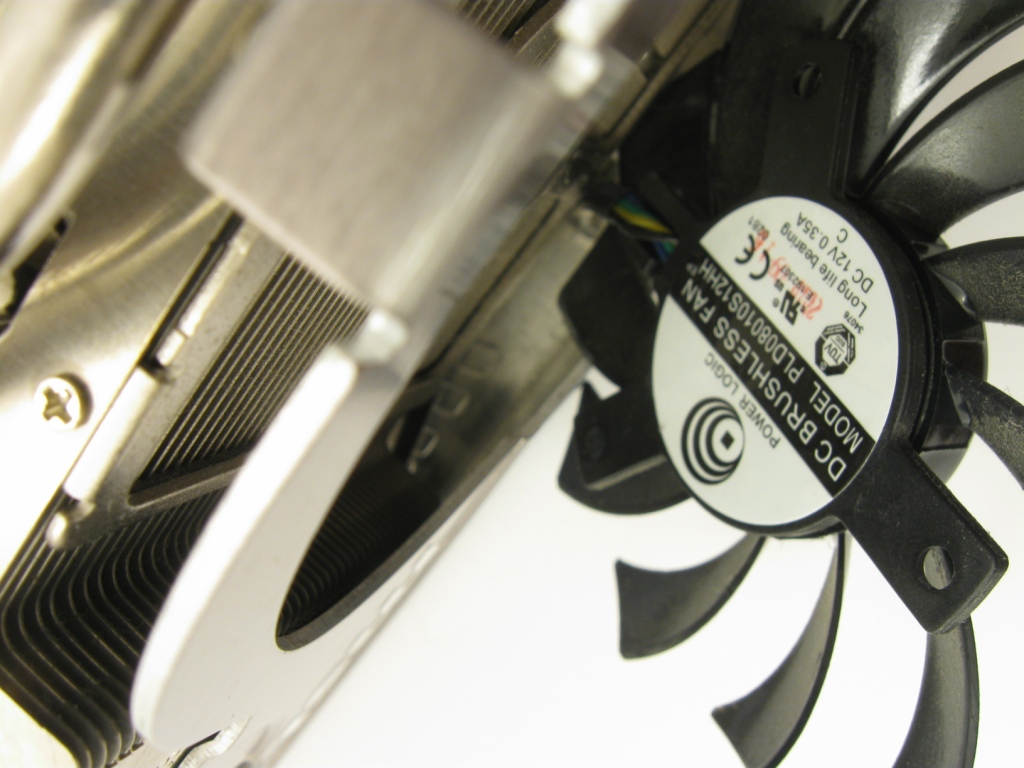

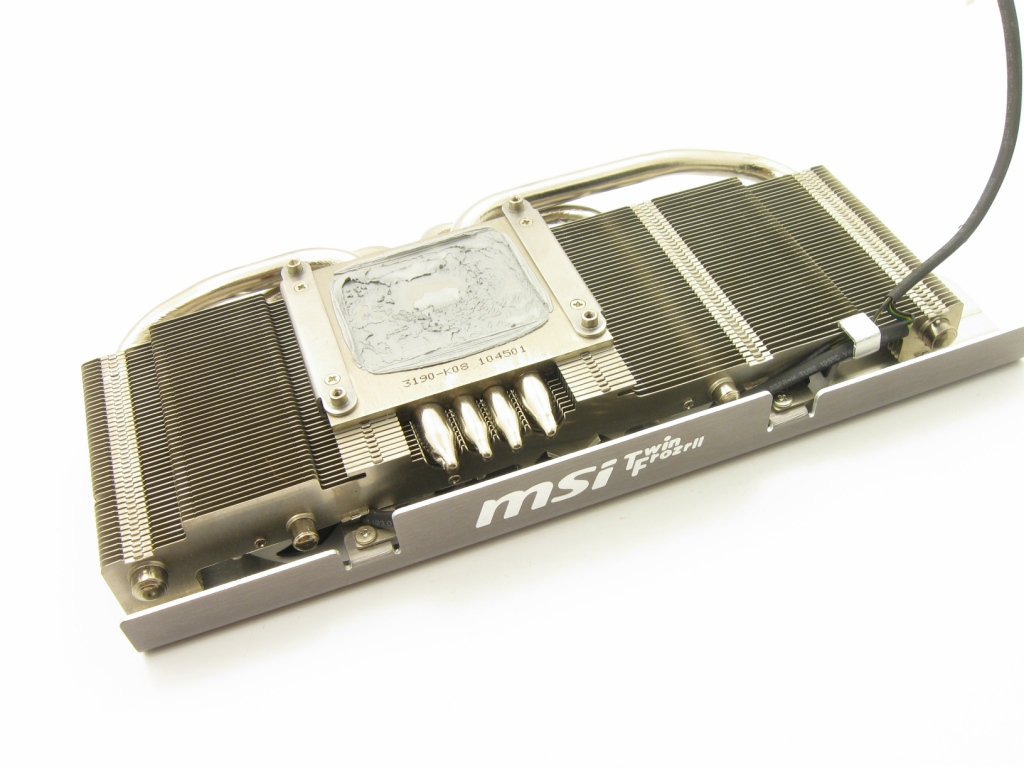

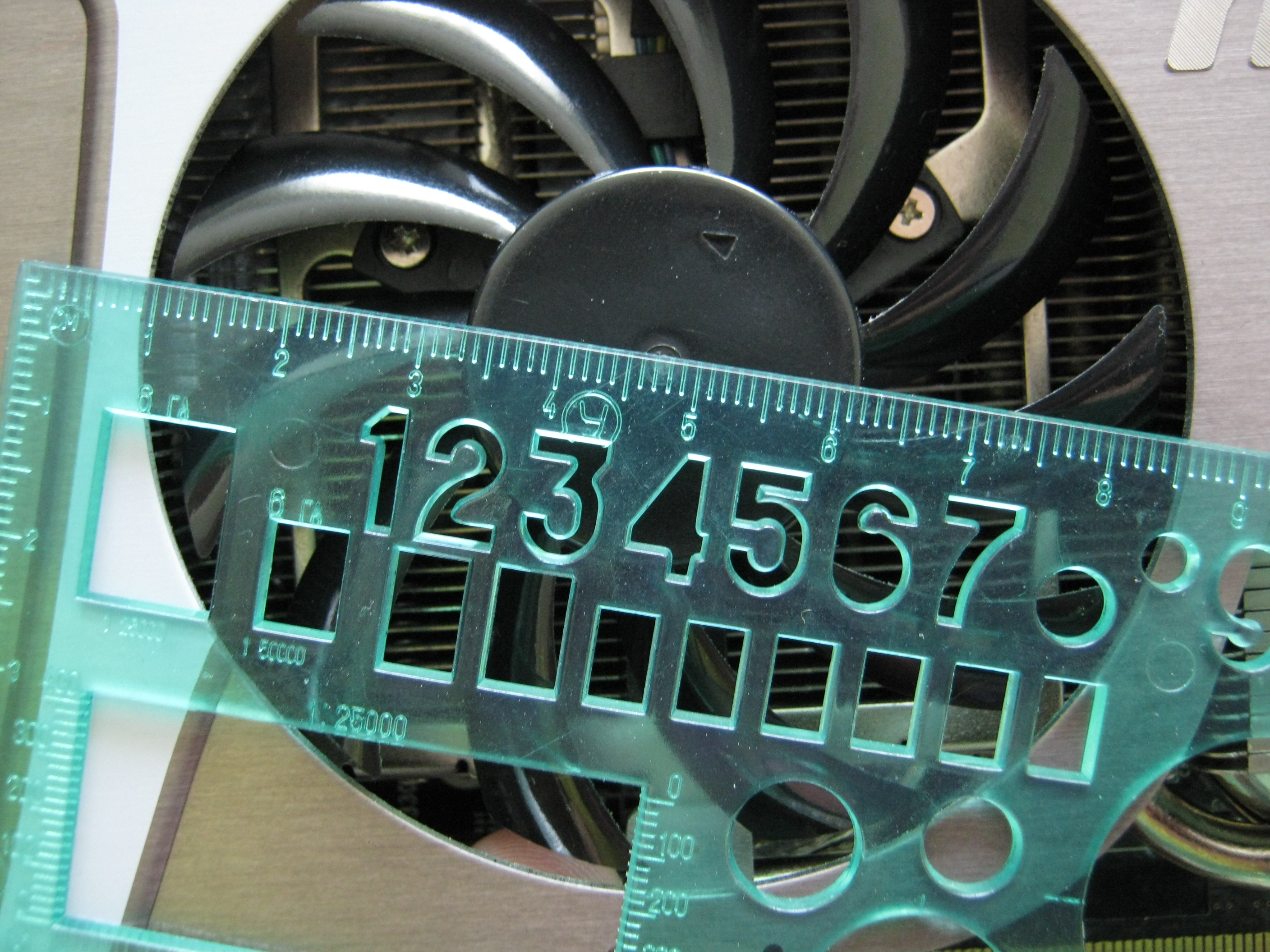

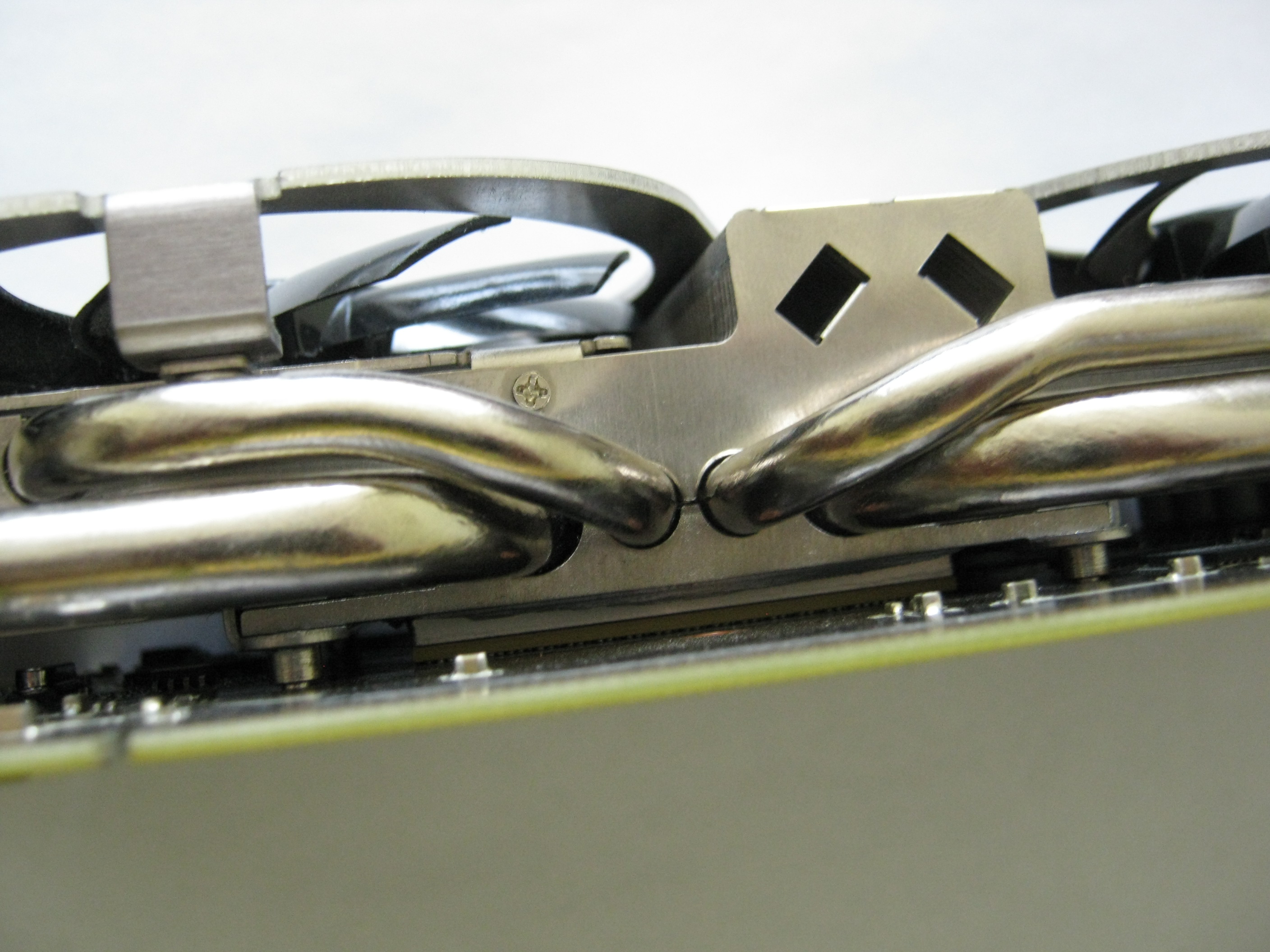

“Twin Frozr II” aušintuvo konstrukcija sudaryta iš aliuminio radiatoriaus bei nikeliuoto varinio pagrindo, prišlieto prie GF114 kristalo. Karštį nuo pagrindo link tankiai išdėstytų aliuminio plokštelių perneša po du 6mm ir 8 mm skersmens karščio vamzdeliai (angl. heatpipes). Galutiniam šilumos išsklaidymui sumontuoti du 80 mm  skersmens ventiliatoriai. Toks dizainas papildomai aušina ir atminties mikroschemas bei įtampos reguliatoriaus tranzistorius. Įdomumo dėlei nusprendžiau išmatuoti naudojamų ventiliatorių skersmenį. Neapvalinant, išmatuoti 75 mm nėra lygūs oficialiai skelbiamiems 80 mm, tačiau čia didesnės problemos, žinoma, nėra. Ventiliatoriai naudoja “long life” guolius, kas teoriškai turėtų reikšti, kad juose sumontuotas bent vienas rutulinis guolis.



Testavimas

Testavimo sistemą sudarė:

Intel Core i7-870 @3820 MHz (HT on/ Turbo off)

MSI P55-GD65

Patriot G2 DDR3 2x 8 GB 1333 MHz 9-9-9-24-1T



Šiuo metu  neturėdami tinkamos vaizdo plokštės palyginimui, nusprendėme patikrinti, kaip “MSI GTX 560 Ti OC Edition” tvarkosi su šiuolaikiniais populiariausiais žaidimais Full HD 1920x1080 rezoliucijoje. Visi mūsų parinkti žaidimai turi įtrauktą testavimo (benchmark) įrankį. Žaidimuose nustatyti maksimalūs aukščiausi nustatymai, testavimo metu keisti tik rezoliucijos, šonų glotninimo (AA) bei anizotropinės filtracijos (AF) nustatymai. Rezultatai fiksuoti Fraps programa.

Sintetiniams testams pasirinkti Unigine Heaven 2.5 bei 3D Mark 2011. Abudu naudoja DX11 API ir teseliacijos efektus.

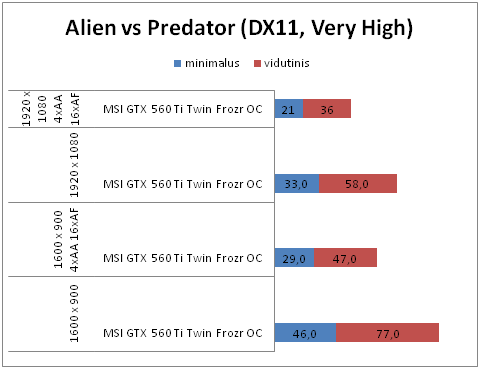

Su šiokis tokiomis problemėlėmis “MSI GTX 560 Ti OC” susiduria 1920x1080 rezoliucijoje, naudojant 4x AA. Norint užtikrinti visiškai komfortabilų žaidimą, reikalingas arba vieno kito “in-game” efekto, arba AA sumažinimas iki 2x.

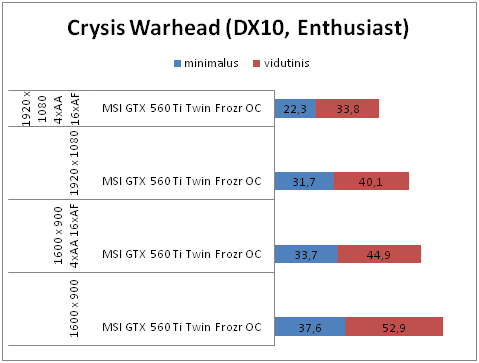

Panaši situacija susiklosto ir su 2008 metais išėjusiu, bet vis dar ne vieną sistemą ant menčių paguldančiu Crysis Warhead. Priešingai nei “Alien vs Predator”, šiame žaidime komfortabiliai galima jaustis esant ir 25 fps, dėka naudojamo grafinio variklio savybių.

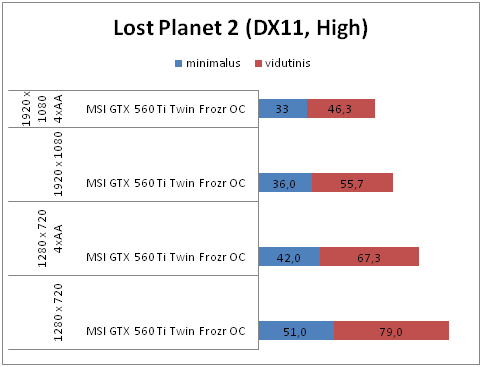

Kaip žinia, “Lost Planet 2” DX11 grafinis variklis, naudojantis teseliaciją, kur kas labiau “myli” “GeForce GTX 5xx” seriją nei jos konkurentes “Radeon” vaizdo plokštes. Mūsų dalyvis čia problemų neturi, užtikrindamas minimalius 33 fps net esant patiems aukščiausiems nustatymams.

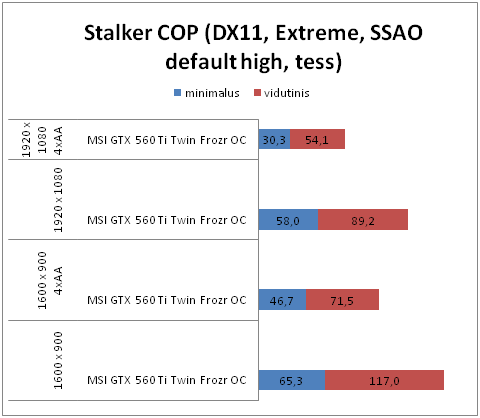

Ir čia, t.y. trečiojoje „Stalker“ dalyje, „Call of Pripyat“ mūsų testuojamas grafinis akseleratorius su problemomis nesusiduria.

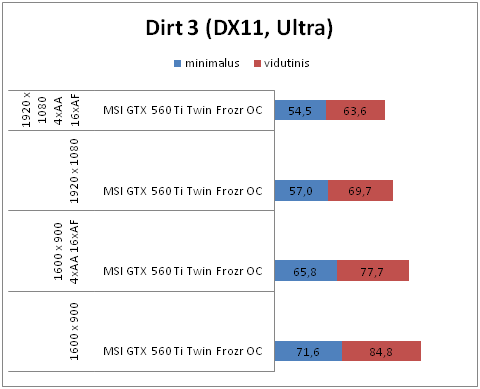

Trumpai tariant, „Dirt 3“ ne to kalibro žaidimas, kuris galėtų tinkamai patikrinti „MSI GTX 560 Ti OC“ pajėgumą – beveik 55 fps esant mūsų nustatytiems didžiausiems nustatymams.

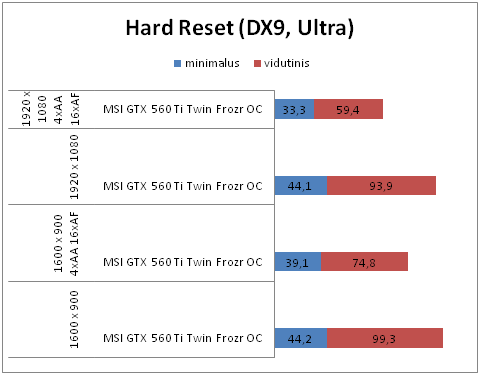

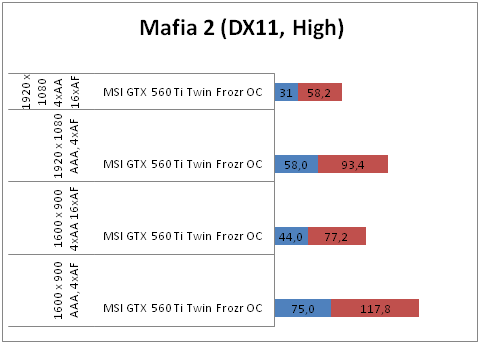

31 fps – praktiškai tas limitas, kurio nukristi žemiau nenorėtume. Žinoma, vidutiniai 58 fps mums sufleruoja, jog minimalus fps gali būti ir kur kas mažesnis, nesugadinant komforto.

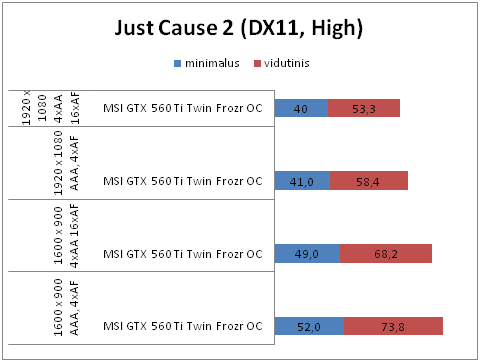

Skaičiai kalba patys už save – jokių problemų čia, su Just Cause 2.

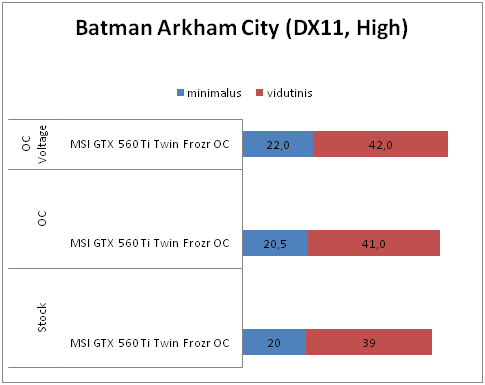

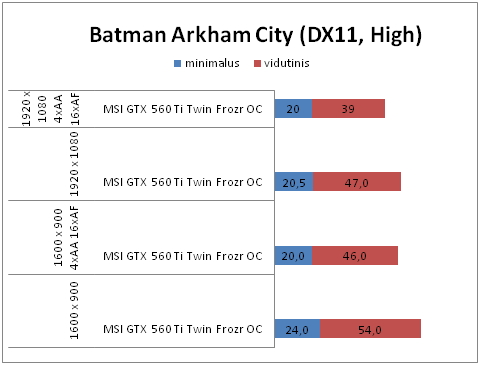

Minimalus fps užfiksuotas esant visiems katuriems skirtingiems nustatymams mažesnis nei 25 fps. Šiuo atveju tai nereiškia, jog mes negalime sėkmingai džiaugtis "Batman Arkham City" žaidimu. Vidutininė fps vertė siekia 39 fps.

4x AA aktyvavimas 1920x1080 rezoliucijoje ganėtinai stipriai „nukerpa“ vidutinį fps skaičių. Laimei, efektas ne toks didelis minimaliam fps skaičiui.

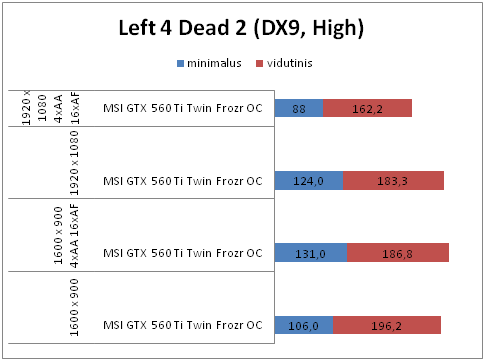

„Left 4 Dead“ iš mūsų parinktų žaidimų, be abejonės, pats „silpniausias“. Net minimalus fps siekia beveik 100 fps.



Spartinimas

Pirmiausiai pabandėme „pasižaisti“ nekeičiant gamyklinės 1,012 V nustatytos įtampos. Nuo 880 MHz pavyko sėkmingai pakilti iki 935 MHz (+6 %). Ties tuo neapsiribojome ir kilstelėje įtampą iki 1.087 V pasiekėme 967 (+10 %) MHz. Labiau kankinti vaizdo plokštės su didesnėmis įtampomis tiesiog nesinorėjo, todėl šiuo atveju mūsų maksimalus rezultatas siekia minėtus 967 MHz (+10 %) branduoliui ir 1934 MHz (+10 %) CUDA procesoriams. Stabilumas buvo tikrinamas su minėtais žaidimais bei „Furmark“. Norėdami pasižiūrėti kiek mūsų spartinimo rezultatai prideda spartos žaidimuose, iš naujo pratestavome keletą iš jų.

„MSI GTX 560 Ti OC“ branduoliui veikiant 967 MHz dažniu, vidutinis fps skaičius pakilo trimis fps (+8 %), o minimalus - dviem fps (+10 %).

„Dirt 3“ vidutiniškai įgavo papildomus 6 fps (+10 %), o minimalus fps išaugo nuo 54,5 fps + 59,3 fps (+9 %).

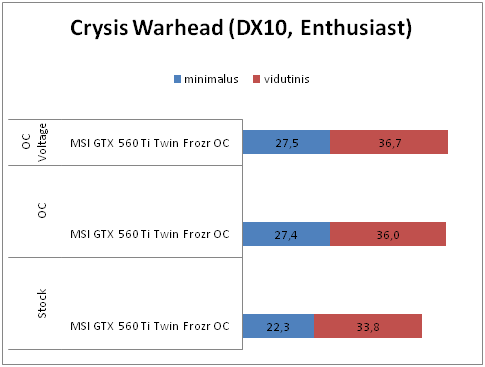

„Crysis Warhead“  žaidime sulaukėme +8,5 % paipildomos spartos, o minimalus fps kilstelėjo net +23 % (nuo 22,3 iki 27,5 fps). Įdomu tai, kad kilstelėjus voltažą ir „išgavus“ papildomus 32 MHz (967 MHz), šie mums nerodo jokios apčiuopiamos naudos, lyginant su 935 MHz dažniu. Pakėlus įtampą, kiek išaugę energijos suvartojimas ir temperatūros paprasčiausiai nepateisina minimaliai padidėjusios spartos.

Reziumuojant, šiai dienai pasiektas maksimalus spartinimas (kiek padidinus V) mums davė +8-10 % papildomos spartos tiek kalbant apie vidutinius, tiek ir apie minimalius fps. Vienintelė išimtis – „Crysis Warhead“, kurio minimalūs fps pakilo +23 %.



Triukšmas, temperatūros, energijos sąnaudos

Ramybės režime „MSI GTX 560 Ti OC“ buvo praktiškai negirdima. Dėja, bet situacija pasikeitė apkrovus vaizdo plokštę, kuomet jos ventiliatoriai sukosi 3070 RPM greičiu. Nors skleidžiamas triukšmas ir nebuvo itin didelis, vis tik norėtųsi tylesnio ventiliatorių darbo. „MSI Afterburner“ programine įranga nustačius ventiliatorių sūkius maksimumui, korpuse išgirdome ne ką kitą, kaip naikintuvo skleidžiamą garsą.

Užfiksuotos temperatūros tikrai džiugina. Aplinkos temperatūrai esant 21-22 C, ramybės režime branduolio temperatūra siekė 29 C, o apkrovos 65 C. Sakyčiau, esame netoli „MSI“ afišuojamo 20 C pagerėjimo apkrovos režime.



Pabaigai pabandysime sudėlioti „MSI GTX 560 Ti OC“ privalumus ir trūkumus.

Privalumai:

  1. Gamykliškai paspartinta
  2. Neblogas spartinimo potencialas
  3. Žemos temperatūros
  4. Tyli ramybės režime
  5. CUDA/PhysX palaikymas

Trūkumai:

  1. Kaina
  2. Kiek garsi apkrovos režime
  3. Sąlyginai didelės elektros sąnaudos
  4. Vienu metu galima prijungti du monitorius



Išvados

Šįkart išvadose pabandysime labiau susikoncentruoti ties „MSI GTX 560 Ti OC“ užimama pozicija rinkoje, nei gilintis į mūsų atliktus testus. Apie pastaruosius kalbėti daug išties nėra ko, „MSI GTX 560 Ti OC“ įrodė esanti to kalibro vaizdo plokštė, pilnai galėsianti patenkinti vartotojo poreikius 1920x1080 rezoliucijoje, žaidžiant dabartinius 3D žaidimus. Maža to, beveik kiekviename iš jų šis vaizdo akseleratorius leis papildomai įjungti AA tekstūrų glotninimo funkciją (bent 4x AA ar FXAA), nesugadinant žaidimo komfortabilumo. Drąsiai galima reziumuoti, kad „MSI GTX 560 Ti OC“ pilnai tinka Full HD standartui.

Dėja, bet viskas nėra taip gražu, kaip galėjo pasirodyti. Prieš tris mėnesius, ypatingai gamykliškai spartintų „GeForce GTX 560 Ti“ pozicijos rinkoje buvo kur kas geresnės. Padėtį pablogino konkurentų AMD „Radeon HD 7850“ pasirodymas bei neadekvatus kainų mažinimas iš absoliučiai visų „Nvidia“ partnerių, pradedant „Asus“ ir baigiant ta pačia „MSI“. Šiuo metu nestandartinį „Radeon HD 7850“ modelį galint įsigyti už ~820 Lt, visų spartintų „GeForce GTX 560 Ti“ kainos atrodo per didelės, net ir tuomet, kai "BalticMart.eu" siūlo įsigyti „MSI GTX 560 Ti OC“ už 785.70 Lt. Nors tai yra geru 60 Lt pigiau nei kitose Lietuvos parduotuvėse siūlomos kainos, situacijos tai negelbsti. Taip, mūsų apžvalgos dalyvis palaiko PhysX ir CUDA, tačiau kur kas didesnės elektros sąnaudos bei kiek mažesnė sparta turėtų labiau padidinti kainų atstumą tarp „Radeon HD 7850“ bei visų spartintų „GeForce GTX 560 Ti“ modelių, įskaitant ir „MSI GTX 560 Ti OC“. Norint sudaryti rimtesnę konkurenciją, mano manymu, kaina neturėtų būti didesnė nei 750 Lt. Kita vertus, nelabai suprantama ir tai, kodėl „MSI GTX 560 Ti OC“ kainuoja daugiau už didesniais dažniais pasižyminčią bei įtampos stebėjimo sąvybes turinčią „MSI GTX 560 Ti HAWK“. Tikrai keista...





Bendras Suvirintojo ir BC00 darbas.
