„ASRock B550 Taichi“: maksimalizuota ir kitokia nei kitos „ASRock“ AM4 pagrindinės plokštės

Žvilgsnis į B550 flagmaną Taichi

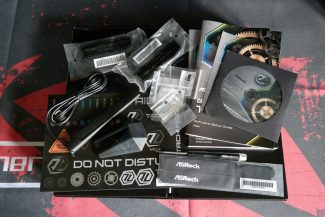

Pagrindinei plokštei skirta gražiai apipavidalinta pakuotė. Dėžės priekinė dalis yra atverčiama, kur galima ne tik susipažinti su išskirtinėmis „Taichi“ savybėmis, bet ir paspoksoti į pagrindinę plokštę pro specialų permatomą langelį. Komplektacijoje randame nešiojamą WiFi 6 anteną, specialų atsuktuvą tvirtinti M.2 radiatorius, lapą firminių lipdukų bei medžiaginius kabelių surišėjus.

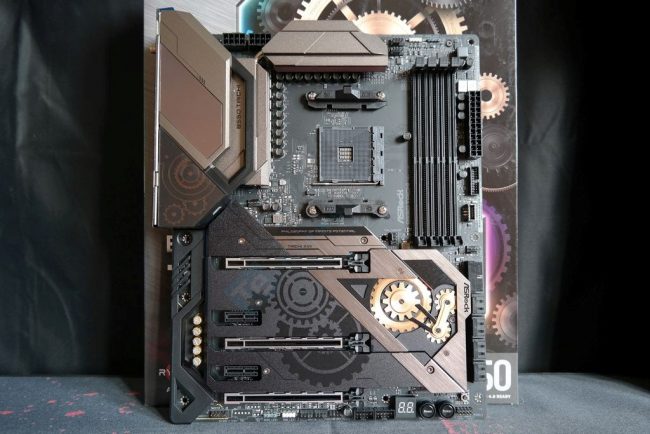

„Taichi“ serijos pagrindinės plokštės būna vien tik ATX formato – standartinių ATX išmatavimų (30,5 cm x 24,4 cm) „B550 Taichi“ nėra išimtis. Pagrindinė plokštė atrodo labai švari. Tokį įspūdį pirmiausiai padeda sukurti montažinę plokštę dengiantis skydas, atskirų zonų (garso ir I/O) dangteliai bei visiškas baterijos paslėpimas. Spalvinis dizainas, kuriuo „Taichi“ skersai padalinta į dvi dalis, patrauklus akiai. Bent keliose skirtingose vietose matyti krumpliaračiai, tačiau labiausiai išsiskiria aukso spalvos krumpliaračio imitacija, esanti virš B550 mikroschemų rinkinio. Kiek nuodugniau apžiūrint pagrindinę plokštę galima pastebėti, kad skydas nėra vientisas – M.2 lizdus aušinantys radiatoriai nuo jo yra atskirti. Atstumas tarp pagrindinio PCIe x16 ir AM4 lizdų pakankamas dideliems oriniams aušintuvams, todėl galima teigti, kad didelių išplanavimo problemų „Taichi“ neturi.

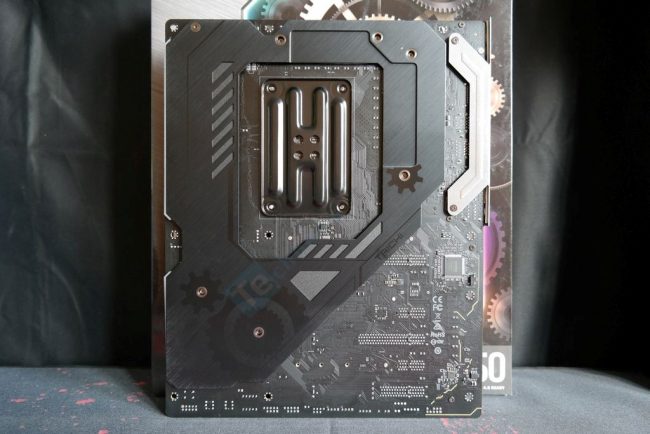

Galinė montažinės plokštės dalis uždengta šlifuoto aliuminio plokštele, kuri dengia ~2/3 paviršiaus. Apžvalgos eigoje sužinosime, ar ši plokštelė atlieka vien estetinę ir sutvirtinimo funkcijas, ar ir dalyvauja aušinant VRM grandinę.

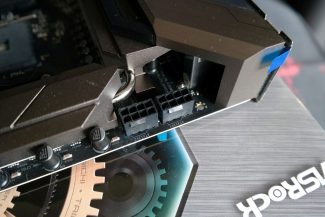

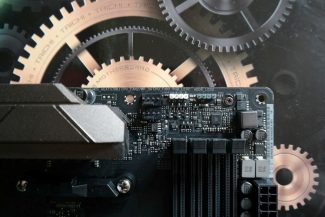

„B550 Taichi“ gavo 2x 8-pin EPS12V maitinimo lizdus, nors antrasis lizdas nėra būtinas netgi namų sąlygomis spartinant 16-os branduolių „Ryzen 9 3950X“. Pajungti antrąjį lizdą būtinybės nėra. Kitame PCB krašte randame CPU_FAN1 (1 A) ir CPU_FAN2/WP (3 A) 4-pin lizdus. Šie lizdai pasižymi atskiru valdymu, ką leidžia suprasti jų skirtingas stipris. Balta spalva pažymėta 4-pin (12 V, 3 A) RGB galvutė, o adresatinė ARGB galvutė (5 V, 3 A) išskirta pilka spalva. Vartotojo patogumui tą patį „ASRock“ galėjo padaryti ir su CPU_FAN lizdais.

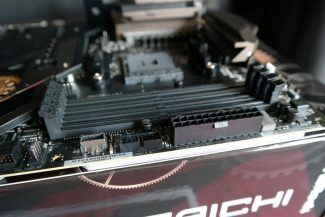

„B550 Taichi“ maksimaliai palaiko iki 128 GB operatyviosios atminties, kurios dažnis teoriškai gali siekti 4733+ (OC) MHz nepriklausomai nuo to, ar naudojamas „Matisse“ („Ryzen 3000“), ar „Renoir“ („Ryzen 4000“ APU) procesorius. Kol kas palaikymas naudojant „Vermeer“ procesorių nėra kažkaip išskirtas. DDR4 moduliai gali turėti ir ECC klaidų taisymą, tačiau privalo būti un-buffered tipo. Pasirinkta daisy chain takelių išdėstymo topologija.

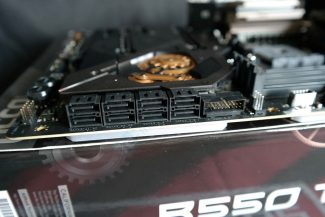

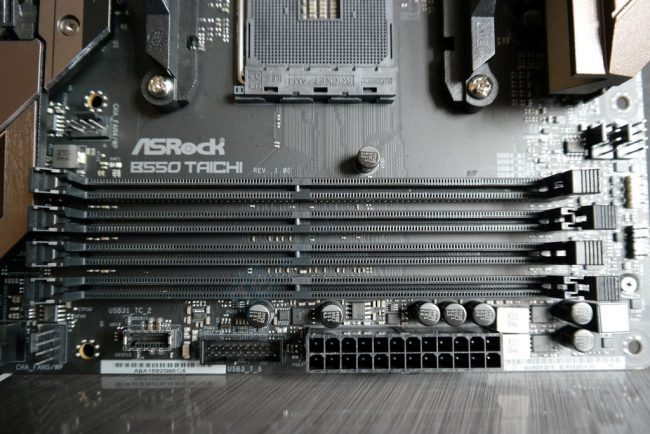

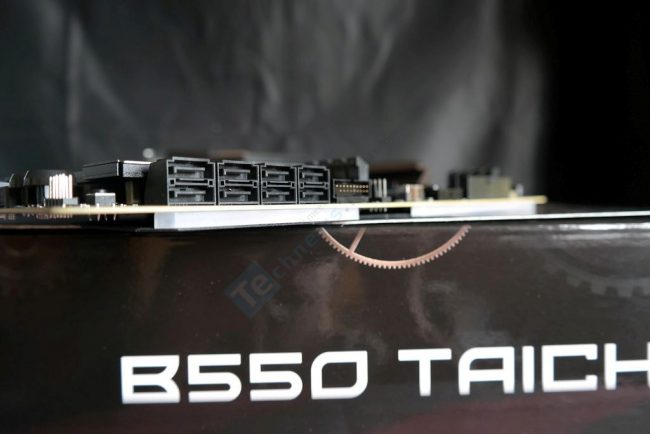

Po ATX24V lizdu patalpintos standartinės 19-pin ir C tipo vidinės USB galvutės. C tipo lizdas yra Gen 2 (10 Gb/s) specifikacijos. Leidžiantis žemiau randame CHA_FAN4/WP (2 A) 4-pin lizdą bei antrąją USB 3.2 Gen 1 galvutę, kuri jau yra palenkta. „Taichi“ turi net 8x SATA III 6 Gbps portus: keturi susieti su B550 mikroschemų rinkiniu, todėl tinka RAID masyvų (0, 1 ir 10 tipų) kūrimui, kiti keturi valdomi papildomo „ASMedia“ valdiklio.

Iš šio kadro matosi, kad tarp montažinės plokštės ir nugarinės plokštelės įterpta matinė juostelė, kuri neabejotinai turės RGB pašvietimą.

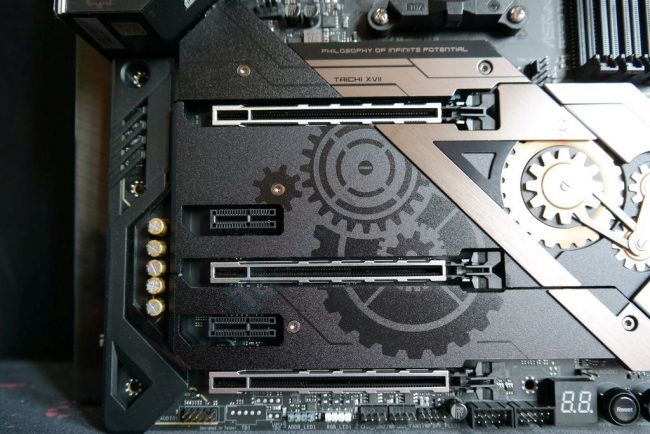

„Taichi“ viso turi tris mechaninius PCIe x16 lizdus ir visi yra sustiprinti. Naudojant „Vermeer“ arba „Matisse“ procesorių įgalinamas PCIe 4.0 protokolas. Galimas x16/x0 arba x8/x8 režimas, kai užpildomi abu lizdai. Tai atitinka SLI reikalavimus, tačiau „ASRock“ licenzijos nepirko ir pagrindinė plokštė palaiko vien „CrossFireX“. Naudojant „Renoir“ APU apsiribojama lėtesniu PCIe 3.0 protokolu. Trečiojo mechaninio x16 lizdo pralaidumas nepriklaiusomai nuo CPU ribojamas iki PCIe 3.0 x4, tačiau pasinaudojus PCIe 3.0 x1 lizdais x4 režimas sumažės iki x2.

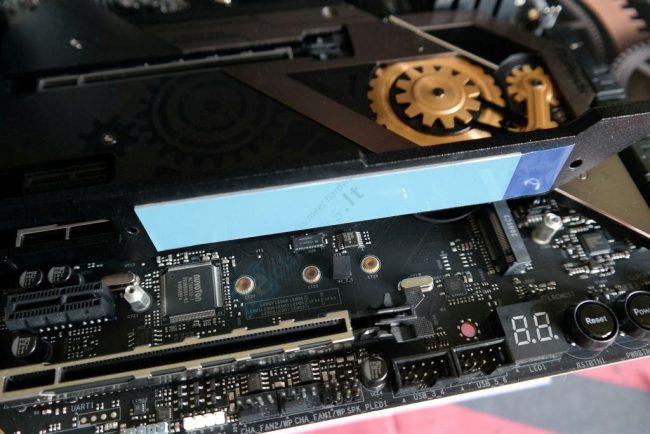

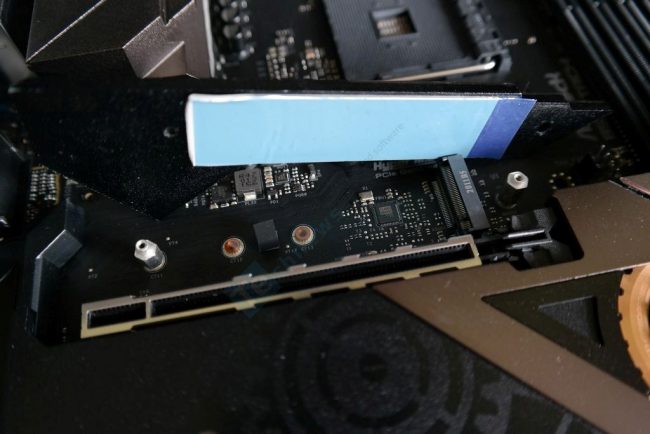

Virš pagrindinio PCIe x16 lizdo integruotą M.2 lizdą „ASRock“ vadina Hyper M.2 lizdu. Jis palaiko vien PCIe magistralę naudojančius SSD kaupiklius. Maksimalus telpantis formatas yra 2280. Šio lizdo pralaidumas priklauso nuo naudojamo procesoriaus. „Vermeer“ su „Matisse“ leidžia įgalinti Gen 4 protokolą, teoriniam duomenų pralaidumui siekiant 64 Gb/s. Naudojant „Renoir“ APU teks pasitenkint dvigubai lėtesniu Gen 3 specifikacijos Hyper M.2 lizdu. Lizdas gauna nuosavą radiatorių, kuris nėra sujungtas su skydu.

Antrasis M.2 lizdas palaiko ne vien PCIe, bet ir SATA magistralės SSD kaupiklius. Maksimalus telpantis formatas – 22110. Ultra M.2 lizdas susietas su B550 mikroschemų rinkiniu ir teikia 32 Gb/s pralaidumą. Duomenimis nėra dalinamasi su jokiais kitais mazgais. Radiatorius taip pat yra atskirtas nuo likusio skydo.

Norint pasiekti bateriją reikės nuimti centrinę monobloko dalį, kur sulituoti PCIe jungikliai.

Garso posistemė yra sudaryta iš „Realtek ALC1220“ garso kodeko, 600 omų ausines gebančio pamaitinti „Texas Instruments NE5532“ operacinio stiprintuvo bei „Nichicon“ elektrolitinių kondensatorių. Tradiciškai posistemė yra atskirta nuo likusios montažinės plokštės ir turi atskirus kairės/dešinės pusių audio takelius. Motininei plokštei taip pat priklauso papildomas Nahimic Audio programinis paketas.

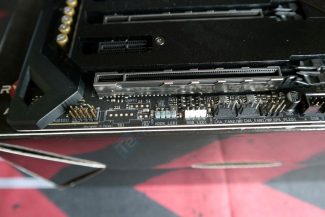

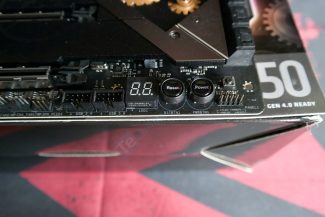

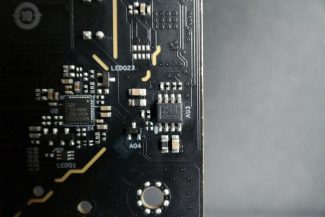

Tuščios vietos ties vidine Thunderbolt 3 jungtimi ir on board mygtukais sako, kad „ASRock“ šią montažinę plokštę naudoja aukštesnės serijos, pavyzdžiui, „Taichi“, pagrindinei plokštei. Apatinėje PCB dalyje patalpinta dar viena RGB+ARGB galvučių pora, du vidiniai USB 2.0 lizdai, likę du iš penkių CHA_FAN/WP lizdų, BIOS nustatymus anuliuojantis CLR_CMOS trumpiklis ir Dr. Debug ekranėlis, identifikuojantis POST problemas.

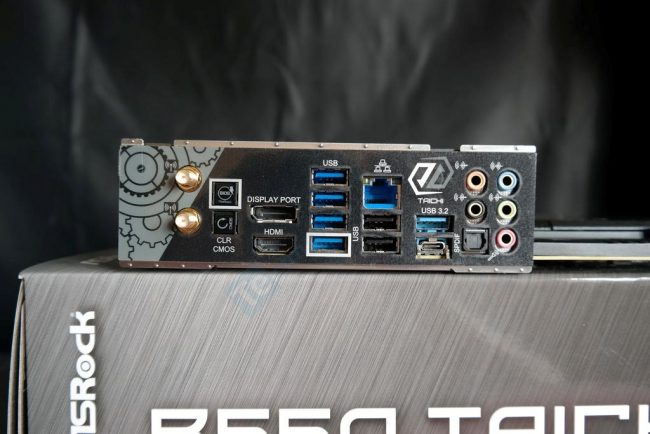

Krumpliaračių tematikos turinčioje I/O jungčių panelėje randame du USB 2.0 lizdus (juoda spalva), keturis USB 3.2 Gen 1 (ryškiai mėlyna spalva) ir A bei C tipų USB 3.2 Gen 2 (žydra spalva), kurie siūlo 10 Gb/s pralaidumą, portus. Vaizdas iš „Renoir“ APU gali būti išvestas pasinaudojant HDMI 2.1 arba DisplayPort 1.4 lizdais. Pirmasis palaiko 4096 x 2160 @60 Hz, antrasis 5120 x 2880 @120 Hz. Abi išvestys gali būti naudojamos vienu metu, bet HDR turinį palaiko tik HDMI. Vielinis tinklas valdomas „Intel I225-V“ modulio. Maksimali teorinė sparta 2,5 Gbps. Už bevielį WiFi 6 standartą atsakingas „Intel AX200“ modulis, kuris siūlo teorinę 2,4 Gbps spartą, BT 5.1 ir MU-MIMO palaikymą. Mygtukų paspaudimu vartotojas gali anuliuoti BIOS nustatymus (CLR_CMOS) bei atnaujinti (be CPU) BIOS. Tai dar kitaip vadinama BIOS_Flashback funkcija.
