Kai pelėdą, apuoką ar erelį galima papuošti: „Asus GTX 980 STRIX OC“

Pripažinkime, kad iš prigimties labai mažai šilumos išskiriantį GM206 branduolį išlaikyti vėsiu, tuo pačiu sukuriant beveik negirdimą GTX 960 vaizdo plokštę nėra itin sudėtinga. „Asus“ su savąja GTX 960 STRIX OC padarė viską teisingai nuo A iki Z. Visai kas kita GM204 branduolys, ypač jei kalbame tokį GM204, kuris yra ne tik pilnai aktyvuotas ir turi funkcionuojančius visus 2048 CUDA procesorius ir 64 ROPs, bet dar ir pasižymi gamykliškai padidintu dažniu. Užduotis kur kas sudėtingesnė, todėl ir DirectCU II aušinimo sistema masyvesnė. Ar papildomi karščio vamzdeliai bei didesni radiatoriaus gabaritai leis „Asus GTX 980 STRIX OC“ išlaikyti ne tik tokias pat žemas temperatūras, bet ir virtualią tylą, kuri aukščiausio spartos segmento vaizdo plokštes lydi ne taip jau dažnai?

O vistik gal tai erelis?



Pakuotė ir komplektacija

Didesnė galva, didesnės akys, didesnis snapas, didesnis atminties buferis… Tokiais padidėjusiais atributais pasitinka GTX 980 STRIX OC dėžutė, lyginant su GTX 960 STRIX OC. Logiška, kad ir „Asus“ pranašaujamas aušinimo efektyvumas auga nuo 20 iki 30 procentų. Niekur nedingsta ir logotipas, informuojantis apie vaizdo plokštės gebėjimą neapkrautai arba prie mažų apkrovų dirbti pasyviu režimu.

Iš kitos pakuotės pusės sužinome apie vaizdo plokštės turimas monitoriams skirtas jungtis. Spartintojams labiausiai rūpima informacija – „Asus GTX 980 STRIX OC“ naudoja teoriškai ilgiau tarnaujančius ir efektyvesnius VRM komponentus išvien su patobulinta dešimties fazių VRM grandine.

Vaizdo plokštė nuo išorinių pažeidimų apsaugota puikiai. Atskiroje aksesuarų dėžutėje randame CD su tvarkyklėmis, vaizdo plokštės diegimą į sistemą nupasakojantį gidą, iš moteriškų 2x 6-pin į vyrišką 1x 8-pin „subėgantį“ perėjimą ir dviejų spalvų lipdukus, kurie gali būti klijuojami ant vaizdo plokštės priekinės pusės gaubto.

Daugiau raudonos spalvos aksesuarų…



Žvilgsnis iš arčiau

Į mus žvelgia nuogos pelėdos ar apuoko akys, aplink kurias panorėjus gali atsirasti pudros. Įskaičiuojant radiatorių dengiantį gaubtą „Asus GTX 980 STRIX OC“ ilgis siekia 29 cm, plotis – 14,5 cm.

Vieša paslaptis, kad ne taip ir seniai gimusiai STRIX vaizdo plokščių šeimai „Asus“ pritaikė jau ilgai gyvuojančią DirectCU II aušinimo sistemą, kurią, o tiksliau vaizdo plokštės BIOS'ą, sukonfigūravo taip, kad grafikos adapteris iki tam tikros temperatūros veiktų pasyviu režimu. Kokios kartos aušintuvas montuojamas „Asus“ nespelia žiūrint ne tik į dėžutę, bet ir į GTX 980 STRIX OC nugarinę dalį, kurią dengia metalinė plokštelė. Pastaroji atlieka daugiau estetinę ir mechaninio sutvirtinimo funkciją, kadangi ant nugarinės PCB dalies nėra nei GDDR5 atminties modulių, nei VRM tranzistorių. Visgi prieš vaizdo plokštės naudojimą nereikėtų pamiršti pašalinti ją dengiančią apsauginę permatomą plėvelę.

Panaudota DirectCU II aušinimo sistema sudaryta iš masyvaus aliuminio radiatoriaus, dviejų 92 mm skersmens ventiliatorių ir penkių karščio vamzdelių: 1x 10 mm, 2x 8 mm ir 2x 6 mm. Su GM204 branduoliu variniai karščio vamzdeliai liečiasi tiesioginio kontakto būdu, o su išore besiliečianti dalis yra padengta chromu. Tiesa, paatvirausime, kad GM204 matmenys nesudaro galimybės prie kristalo prisišlieti visiems penkiems karščio vamzdeliams, todėl Asus“ juos išdėstė taip, kad kontaktuotų patys masyviausi (1x 10 ir 2x 8 mm).



Neįprastai išsikišusios dvi SLI jungtys aiškiai parodo, kad „Asus" savaip modifikavo montažinę plokštę, ant jos išdėstydami 8+2 VRM fazių konfigūraciją. Etaloniniui modeliui būdinga 4+1 maitinimo grandinė. „Super Alloy II" komponentams priskiriami tranzistoriai aušinami atskiru radiatoriumi, o PCB papildomai sutvirtinta rėmu.

Elektros energiją „Asus GTX 980 STRIX OC“ siurbia per 8-pin ir 6-pin lizdus, vien kurie gali aprūpinti 300 vatų. Maitinimo lizdams priskirti LED indikatoriai. Virš neužpildytų lizdų užsidega raudoni LED indikatoriai, bet vos tik maitinimo šaltinio kabeliai atsiduria juose raudona spalva keičiasi į baltą. Pačiame PCB gale įrengti įtampos matavimams skirti taškai.

„Asus GTX 980 STRIX OC“ siūlo tris DisplayPort bei po vieną dual-link DVI ir HDMI 2.0 išvestis. Pastaroji tinkama vaizdo mdžiagos atvaizdavimui 4K@60 Hz. Vienu metu galima išnaudoti keturias išvestis.



Specifikacijos

OC prierašas žinoma reiškia, kad šis GTX 980 modelis pasižymi padidintais dažniais. Lyginant su standartiniais GTX 980 dažniais, nominalus branduolio dažnis padidėjo nuo 1127 iki 1178 MHz (+ 4,5 %). Boost dažnis padidėjo nuo 1216 iki 1279 MHz – tai 5,1 % prieaugis. Taip sutapo, kad ant popieriaus nurodomas Boost dažnis yra identiškas „MSI GTX 970 Gaming 100ME“ turimam Boost dažniui, todėl apžvalgoje teoriškai stebėsime „clock vs clock“ dvikovą tarp GTX 980 ir GTX 970. Kaip ir daugelis kitų gamintojų, „Asus“ nejudino iš vietos atminties dažnio. Jis liko standartinis ir siekia 7012 MHz. Įdiegus „Asus GPUTweak“ įrankį vartotojas gauna galimybę integruoto profilio pagalba padidinti „Asus GTX 980 STRIX OC“ dažnius iki 1198/1299/7050 MHz. Paruoštas ir energijos taupymo profilis, sumažinantis branduolio dažnį iki 1128/1229 MHz, o GDDR5 atmintį grąžinantis į 7012 MHz.

Tęsiant lyginimą su GTX 970, negalima nepaminėti iki skausmo žinomo fakto, kad GTX 980 atminties buferis nėra padalintas į nevienodu pralaidumu pasižyminčią 3,5 + 0,5 GB konfigūraciją ir funkcionuoja kaip vienas bendras vienetas. Į specifikacijų lentelę neįtrauktos L2 atminties dydis taip pat šypsosi GTX 980 naudai. „Asus GTX 980 STRIX OC“ turi 2048 KB L2 spartinančiosios atminties, kai „MSI GTX 970 Gaming 100ME“ jos tėra 1792 KB.



Testavimas

Testavimas vyksta pritaikius 1920 x 1080 rezoliuciją, taip pat dalyje žaidimų keičiant nustatymus. Kiekvieno žaidimo testavimai vykdomi tris kartus išvedant vidurkį, fiksuojant mažiausią minimalią ir didžiausią maksimalią fps vertes. Po kablelio gauti rezultatai apvalinami.

  • Procesorius: Intel Core i7-4770K (fixed at 3.9 GHz, HT on)
  • Pagrindinė plokštė: Asus Z87 Gene VI
  • RAM atmintis: Patriot Viper III 2x 4GB 1600 MHz CL9
  • Maitinimo šaltinis: Seasonic G-550
  • SSD kaupiklis: OCZ Vector 150
  • Monitorius: Dell U2311H
  • Operacinė sistema: Windows 7 x64 (SP1)
  • Vaizdo plokščių tvarkyklės: GeForce 352.86 WHQL / Catalyst 15.4.1 beta





Rezultatai

„Asus GTX 980 STRIX OC“ įgyja 12,7 % pranašumą skaičiuojant vidutinę spartą „Thief“ žaidime. Minimali fps vertė kyla dar šiek tiek labiau (+15,8 %).

Apžvalgos herojė „Middle-earth: Shadow of Mordor“ pasaulyje siūlo beveik 15 % didesnę vidutinę spartą ir lygiai 16 % didesnę minimalią fps vertę. Šiame scenarijuje gamykliškai spartinta GTX 980 netoli 2,5 karto lenkia taip pat gamykliškai spartintą GTX 960 matuojant vidutinę spartą ir užtikrina beveik 3 kartus didesnį minimalų fps.

„Asus GTX 980 STRIX OC“ nusileidus to pačio gamintojo GTX 960 vaizdo plokštei pagal minimalią fps vertę galima drąsiai teigti, jog minimalios fps vertės „Metro: Last Light“ šaudyklėje neturi praktinės reikšmės. Viskas stoja į savas vietas, kai išmatuota vidutinė sparta yra 62,5 % didesnė už GTX 960 ir 10,6 % didesnė už „MSI GTX 970 Gaming 100ME“.

Kadangi „ultra“ šešėlių parinktis „Far Cry 4“ žaidime nesukelia daug streso net GTX 970 vaizdo spartintuvui, esame priversti naudoti maksimalius vidinius nustatymus, kurie per skaudūs tiek R9 280X, tiek GTX 960 vaizdo plokštėms. Vidutinis „Asus GTX 980 STRIX OC“ našumas prieš „MSI GTX 970 Gaming 100ME“ yra didesnis beveik 14 %, o prieš „Sapphire R9 290 Tri-X OC“ beveik net 58 procentais.

GTX 960 iškrenta iš diagramos, nes „Dying Light“ kūrėjai neleidžia aktyvuoti maksimalios „Shadow Map Size“ parinkties turintiems vaizdo plokštę su 2 GB buferiu. „Asus GTX 980 STRIX OC“ demonstruoja beveik dvigubai geresnius rezultatus lyginant su „MSI R9 280X Gaming OC“ (nesvarbu matuosime minimalią ar vidutinę fps vertes). Nuo GTX 970 atitrūkstama kiek daugiau nei 15 % matuojant vidutinę spartą ir 24 % fiksuojant minimalią fps vertę.

„The Witcher 3: Wild Hunt“ situacija panaši į „Far Cry 4“, kuomet maksimalūs in-game nustatymai paprasčiausiai numuša silpnesnių vaizdo plokščių spartą iki tokio lygio, kuris nebetinkamas kokybiškiems potyriams. Šįkart „Asus GTX 980 STRIX OC“ už „MSI GTX 970 Gaming 100ME“ vidutiniškai spartesnė 11,5 %, tuo pačiu kilsteldama minimalią fps reikšmę nuo 36 fps iki 42 fps (+16,7 %). Įjungus „HairWorks“ technologiją GTX 980 STRIX OC parodo didesnę minimalią fps reikšmę (38 vs 36 fps) nei „MSI GTX 970 Gaming 100ME“ su išjungtu „HairWoks“, tačiau vidutinė sparta visgi yra mažesnė – atsiliekama kiek daugiau nei 10 procentų.

„Project CARS“ rodo neįprastą vaizdą, nors „Asus GTX 980 STRIX OC“ ypač lengvai sudoroja abu Radeon’us ir demonstruoja labai solidų pranašumą prieš „Asus GTX 960 STRIX OC“, kai saulę pakeičia lietus. Deja, nepriklausomai nuo oro trasoje, „Asus GTX 980 STRIX OC“ nesugeba įrodyti jokio pranašumo prieš teoriškai ir praktiškai silpnesnę „MSI GTX 970 Gaming 100ME“. Galimas atsakymas – išvadų skyrely.



Temperatūros ir triukšmas

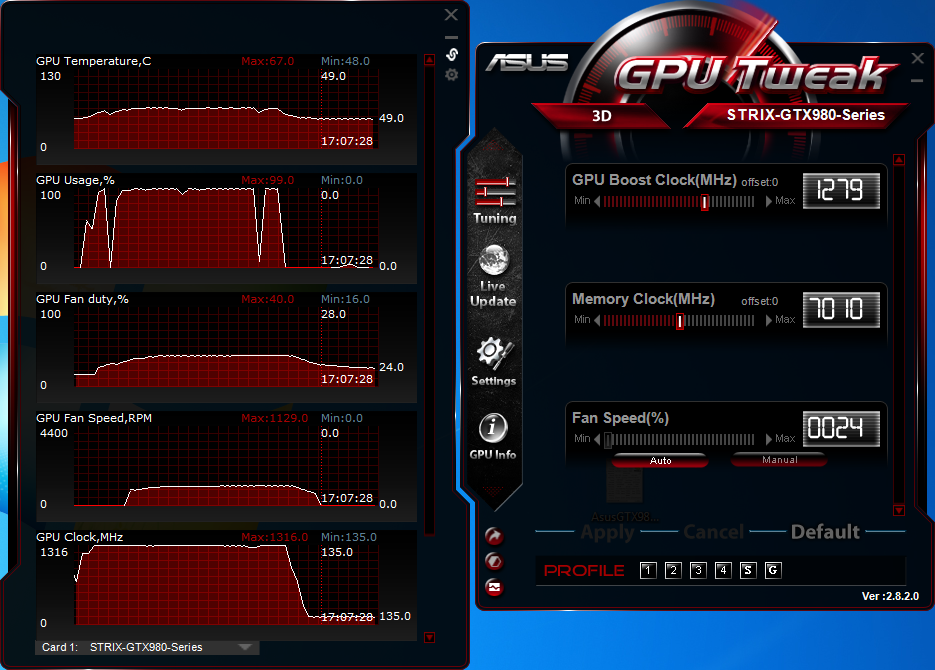

„Asus GTX 980 STRIX OC“ BIOS‘as suprogramuotas taip, kad ventiliatoriai pradėtų suktis tik branduoliui perkopus 65 °C. Nuo šios žymos temperatūra neįsibėgėjo toli į priekį ir testavimo pabaigoje pasiekė 72 °C. Verta atkreipti dėmesį, kad „Asus GTX 980 STRIX OC“ turėjo dirbti šiltesnėje aplinkos tmperatūroje, kuri siekė ne 21, o 24 °C. Išvedus delta skirtumą, gauta temperatūra (69 °C) būtų identiška „MSI GTX 970 Gaming 100ME“ ir „MSI R9 280X Gaming OC“ vaizdo plokštėms. Į pasyvų režimą vaizdo plokštė grąžinama vos temperatūra nukrenta žemiau 50 °C.

Priminsime, kad triukšmo matavimas atliekamas griežtomis ir vaizdo plokštėms nepalankiomis sąlygomis. Ant CPU radiatoriaus turime vos besisukantį „Noctua NF-S12A ULN“ ventiliatorių ir tai pat vos judančius du sisteminius korpuso ventiliatorius. Už lango naktis, todėl aplinka maksimaliai tyli.

Garso charakteristikomis nusileidžiama „MSI GTX 970 Gaming 100ME“, aušinimo sistema testavimo pabaigoje girdima, tačiau labai toli iki apibūdinimų erzinanti ar tuo labiau garsi. Automatiškai reguliuojami ventiliatoriai pasiekė beveik lygiai pusę savo apsisukimų (49 %). Tai atitiko ~1550 RPM.



Energijos sąnaudos

Manėme, kad „Asus GTX 980 STRIX OC“ maksimalios elektros sąnaudos nebus stipriai didesnės už „MSI GTX 970 Gaming 100ME“, tačiau labai tikėtinas spėjimas ėmė ir nepasitvirtino. „Asus GTX 980 STRIX OC“ ne tik kad nereikalauja kur kas didesnio kiekio vatų, bet pasirodė besanti efektyvesnė už „MSI GTX 970 Gaming 100ME“. Skirtumas nedidelis – neviršyja 10-ies vatų.



Išvados

Taigi, kodėl „Asus GTX 980 STRIX OC“ neaplenkė „MSI GTX 970 Gaming 100ME“ vaizdo plokštės „Project CARS“ žaidime? Vienas iš galimų paaiškinimų gali būti didesnis realus „MSI GTX 970 Gaming 100ME“ grafinio spartintuvo Boost dažnis, kuris siekė 1368 MHz. „Asus GTX 980 STRIX OC“ branduolys žaidimuose pasiekdavo 1316 MHz dažnį, nors ant popieriaus abiejų vaizdo plokščių Boost dažnis yra identiškas – 1279 MHz. Akivaizdu, kad vaizdo plokštės naudoja skirtingus vidinius algoritmus, apsprendžiančius realų Boost dažnį. Tikėtina, kad „Project CARS“ yra itin jautrus branduolio dažniui ir ~50 papildomų MHz sugebėjo kompensuoti didesnį skaičių CUDA branduolių bei TMUs ir ROPs blokus. Vis dėlto, tai buvo vienintelis scenarijus, kai „Asus GTX 980 STRIX OC“ neįrodė savojo pranašumo. Gaila, bet tiksli „clock vs clock“ dvikova nepavyko…

Tarp žaidėjų vis dar populiariausioje 1080p rezoliucijoje, priklausomai nuo pasirinkto žaidimo, „Asus GTX 980 STRIX OC“ vidutinis pranašumas prieš „MSI GTX 970 Gaming 100ME“ kito nuo 10,6 % iki kiek daugiau nei 15 %. Minimalios fps vertės padidėjimo diapazonas šiek tiek didesnis ir kito nuo 10,3 % „Far Cry 4“ žaidime iki 24 % „Dying Light“ žaidime. Tokie skaičiai buvo nuspėjami ir turbūt nieko ypatingai nenustebino. Visgi netikėtumų „Asus GTX 980 STRIX OC“ ėmė ir pažėrė baigus pildyti energijos sąnaudų lentelę. Etaloninis GTX 970 grafikos spartintuvas iškart buvo pripažintas, kaip geresnį spartos/efektyvumo santykį siūlantis produktas, tačiau „Asus“ inžinieriai šitą taisyklę laužo. Nors „MSI GTX 970 Gaming 100ME“ taip pat pasižymi modifikuotu PCB dizainu, „Asus GTX 980 STRIX OC“ pasirodo reikalaujanti dar mažiau energijos, nors ir turi pilnai aktyvuotą GM204 branduolį! Panašu, kad projektuodama PCB ir VRM grandinę „Asus“ padarė nedidelį stebuklą, kuris leidžia teigti, kad „Asus GTX 980 STRIX OC“ siūlo geresnį spartos/efektyvumo santykį nei GTX 970, būnant visiškai konkretiems šiuo atveju „MSI GTX 970 Gaming 100ME“.

Žinoma, kai modifikuotos GTX 980 kainuoja trečdaliu brangiau už GTX 970 atitikmenis nekyla klausimų kieno pusėje geresnis spartos/kainos santykis. Visais laikais sparčiausią grafikos adapterį (GTX 980 buvo tokiu, kol nepasirodė Titan X) „nVidia“ apdovanodavo premium kaina. Sena istorija sako, kad taip buvo prieš daugiau nei dešimtmetį (6800 Ultra vs 6800 GT), taip buvo prieš aštuonetą metų (8800 GTX vs 8800 GTS), taip nutiko ir praeitais metais. Kartais spartos skirtumas tarp sparčiausio ir antrojo pagal spartą galbūt būdavo didesnis (8800 GTX vs 8800 GTS) nei pati „nVidia“ norėdavo, tačiau visuomet tas antrasis pasižymėdavo geresniu spartos/kainos santykiu. Po GTX 970 skandalo GTX 980 ir GTX 970 dvikova įgavo unikalumo, kuris turintiems didesnės raiškos monitorius, galvojantiems apie multi vaizdo plokščių sistemas ar tiesiog didesnį baimės jausmą, gali paskatintii rinktis būtent prastesniu spartos/kainos santykiu pasižymintį variantą.

Turime pripažinti, kad antrą kartą iš eilės, tik šįkart jau daug didesnis, DirectCU II aušintuvas atliko savo darbą puikiai. Apkrauto branduolio temperatūra linkusi „trypčioti“ apie 70 °C, ir nors „Asus GTX 980 STRIX OC“ generuoja daugiau triukšmo tiek už „Asus GTX 960 STRIX OC“, tiek už „MSI GTX 970 Gaming 100ME“, normaliomis sąlygomis, kai sistemoje dirba įprastas CPU aušintuvas ir standartiniai korpuso ventiliatoriai, „Asus GTX 980 STRIX OC“ neabejotinai taps virtualiai negirdima, kaip ir perėjimas iš pasyvaus režimo į aktyvų, kuris visiškoje tyloje pasirodė kiek grubokas.

Iš tikrųjų sunku prisikabinti prie šio „Asus“ produkto. Jame sutalpinti gamykliškai pakelti dažniai, vėsus ir tylus funkcionavimas, ilgai besitęsiantis pasyvus režimas, stulbinančių rezultatų duodantis modifikuotas PCB, sąlyginai trumpas ilgis, labai tvirta konstrukcija kartu su nugarine plokštele ir įtampos matavimo taškais. Vieninteliai į galvą šaunantys trūkumai sminga į nespartintą atmintį ir blizgučių, tokių kaip apšviestas STRIX pavadinimas, trūkumą. Galbūt tai bus pridėta su jau besibeldžiančia DirectCU III STRIX karta, o galbūt „Asus“ išliks tokia pat rimta.
