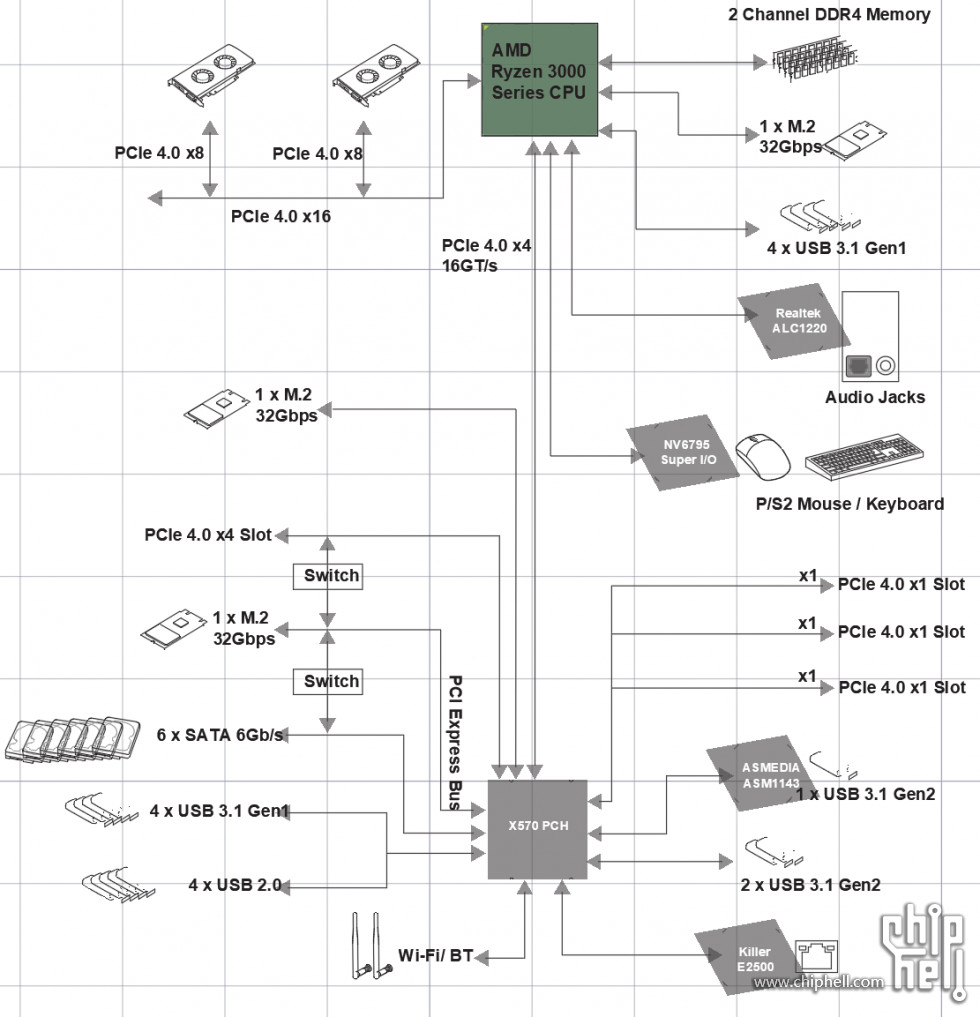

Parodyta X570 platformos diagrama

Būsimos AMD X570 pagrindinės plokštės siūlys įvairių naujovių. Viena jų bus PCIe 4.0 sąsaja. Tiesa, šią technologiją išvysime ir senesnėse AM4 platformos pagrindinės plokštėse, nes PCIe 4.0 valdiklis yra integruotas į patį procesorių. Jame iš viso bus integruotos 24 PCIe 4.0 linijos. 16 jų bus skirtos pagrindinei PCIe jungčiai. Beje, bus šias linijas bus galima skelti perpus ir gauti dvi PCIe x8 jungtis. Dar keturios PCIe 4.0 linijos bus skirtos M.2 32 Gb/s jungčiai, o likusios keturios PCIe 4.0 linijos bus skirtos procesoriaus sujungimui su X570 mikroschemų rinkiniu. Pats procesorius dar palaikys keturias USB 3.1 Gen1 jungtis.

AMD patys kūrė X570 mikroschemų rinkinį atsisakydami savo partnerio „ASMedia“ paslaugų. X570 mikroschemų rinkinys patobulėjo lyginant su pirmtakais, bet papildomas funkcionalumas lemia, kad šis lustas yra karštas jį apkrovus, dėl to pagrindinėse plokštėse matome aktyvų aušinimą. X570 siūlys 16 PCIe 4.0 linijų. Jos paskirstytos tarp dviejų M.2 jungčių, trijų PCIe 4.0 jungčių, „ASMedia ASM1143“ valdiklio, gigabitinio tinklo ir bevielio interneto valdiklio. Dar gausime ir USB jungčių.

11 Komentarai

  1. Mindaugas Klumbis parašė:

    P.S. X570 chipseto elektros sunaudojimas gali pakilti iki 15 W, kai tuo tarpu X470 naudoja tik 5 W. Gal geriau reikėjo nedėti to PCIe 4.0 į chipsetą jei reikia ventiliatorius kabinti ant radiatoriaus paskui. Atrodo, kad AMD kartais dirba kažkokie studentai.

  2. SoTOP parašė:

    Čia žmogelio spekuliacija tiktai, ne oficiali diagrama. Be to yra akivaizdi klaida, nes 32Gbps M.2 yra 4x 3.0, 4x 4.0 būtų 64Gbps.

  3. BC00 parašė:

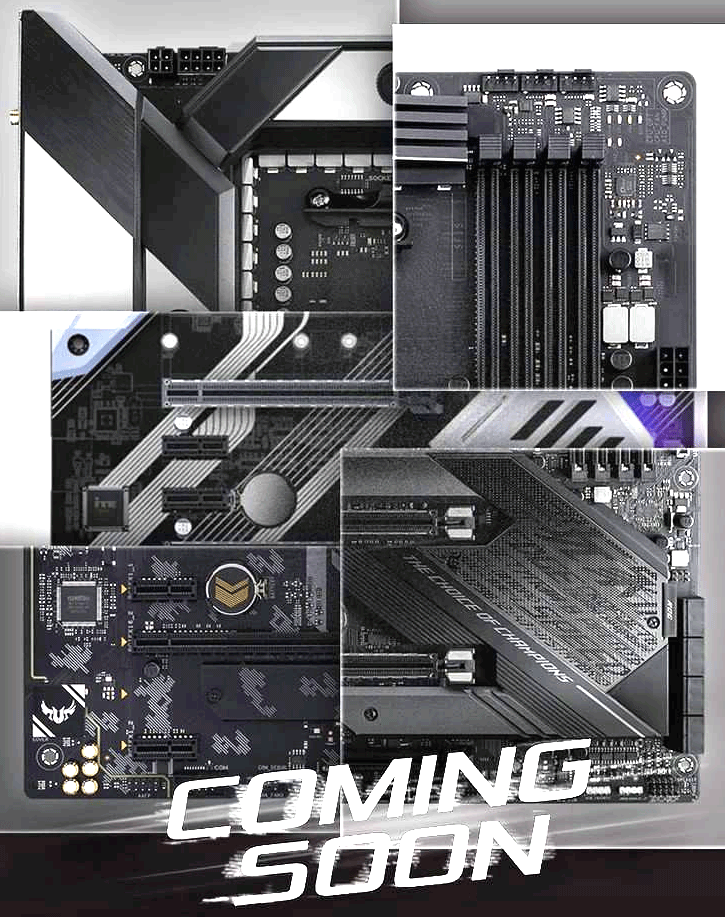

    ROG Strix be mini fano. Labai keista…

    ROGStrixX570
