„ASUS ROG Strix B660-G Gaming WiFi“ daro šią sistemą unikalia: gidas, kaip spartinti non-K „Alder Lake“ procesorius (su „Kingston“ ir „Deepcool“)

Trumpai apie ROG Strix B660-G Gaming WiFi

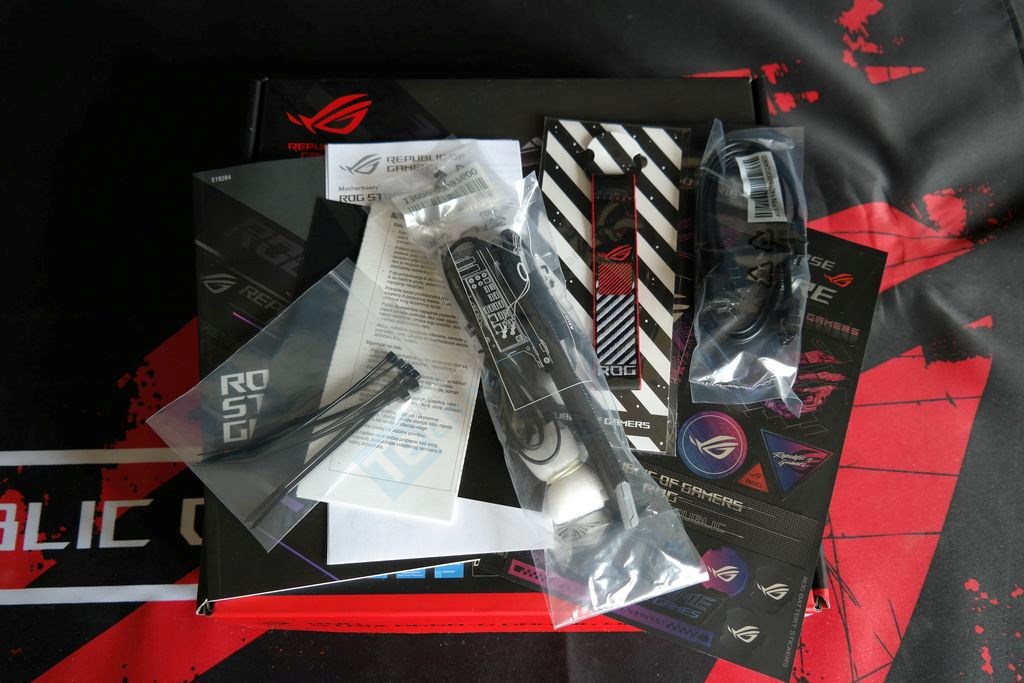

Be SATA kabelių, lipdukų, WiFi antenos ir raktų pakabuko pasigedome vienos detalės – išorinio termo diodo, kadangi ROG Strix B660-G Gaming WiFi turi T_SENSOR jungtį.

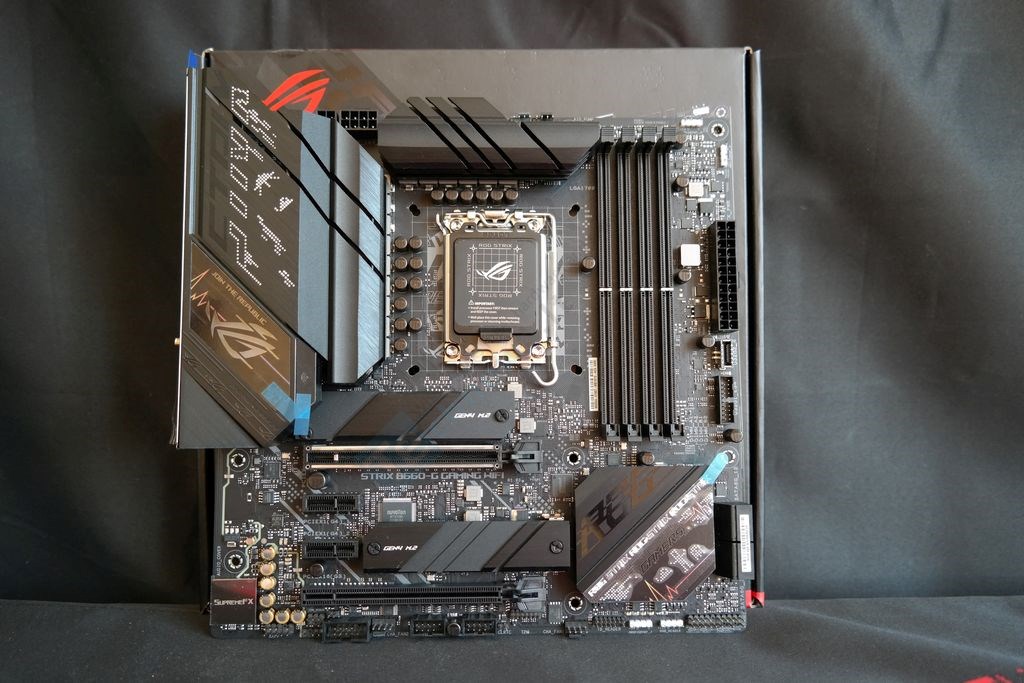

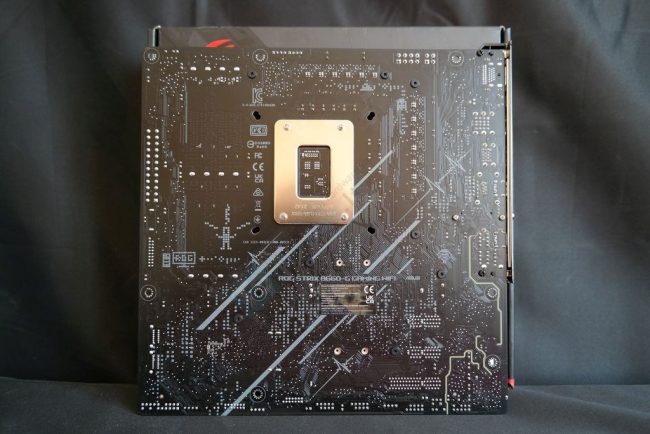

ROG Strix B660-G Gaming WiFi yra mATX formato (24,4 x 24,4 cm) pagrindinė plokštė. Dizainas visiškai striksiškas, dominuojant juodoms spalvoms. PCIe lizdų išdėstymas tipiškas šio formato pagrindinėms plokštėms, kuomet du PCIe x16 lizdus skiria pora PCIe x1 lizdų. Pagrindinis sustiprintas PCIe x16 lizdas yra Gen 5, o pačioje apačioje esantis tėra Gen 3 ir dirba tik x4 režimu. Abu x1 lizdai yra Gen 4 tipo. Kadangi tai aukštesnės klasės B660 modelis, pirkėjas gauna 2x M.2 Gen 4 lizdus ir vidinę USB Type-C galvutę. Rinkoje galime rasti B660 mATX modelių, kurie neturi vieno arba kelių iš šių aksesuarų. Kadangi niekur ant PCB nesimato baterijos, spėjame, kad ji bus paslėpta po I/O zoną dengiančiu dangteliu. Būtina paminėti, kad I/O dengia ne vien plastmasinis dangtelis, bet ir VRM radiatoriaus tąsa.

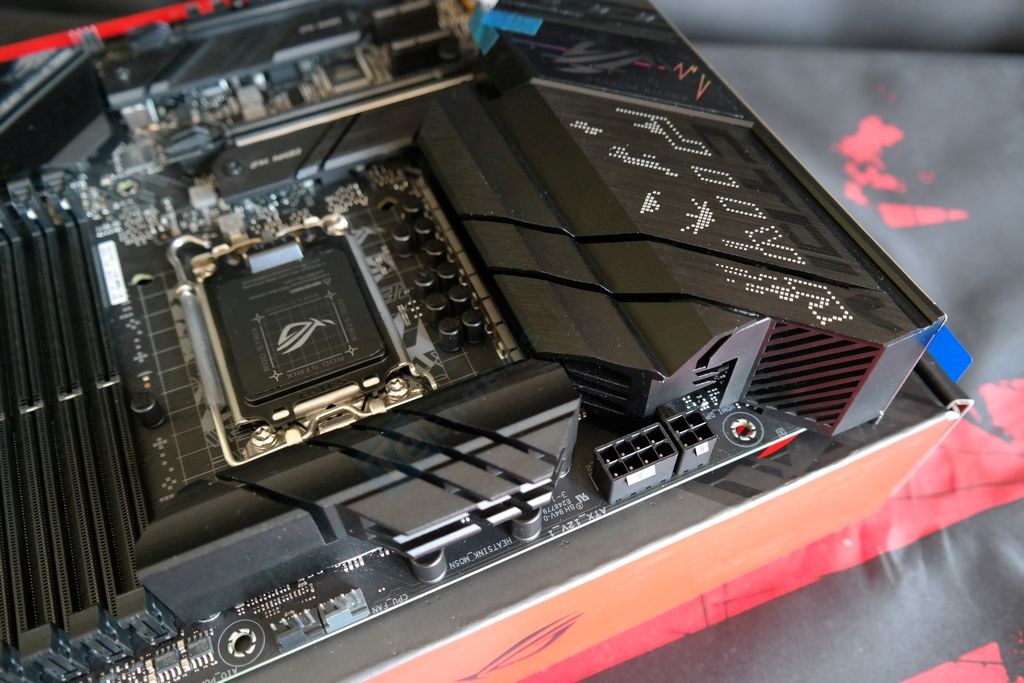

Pagrindinė plokštė turi 8-pin + 4-pin EPS12V lizdų konfigūraciją. Tai paprasti (ne high current) tipo lizdai. Kadangi ROG Strix B660-G Gaming WiFi leidžia spartinti procesorių, o i9-12900(F) gali būti labai ėdrus, papildomas 4-pin pravers. Visais kitais atvejais šio lizdo pajungimas nėra būtinas. Viršutinėje PCB dalyje randame 4-pin CPU_FAN ir AIO_PUMP (abu po 1 A) lizdus, taip pat dvi 3-pin ARGB (5 V, 3 A) galvutes. Problemų diagnostiką labai palengvina Q-LED diodai.

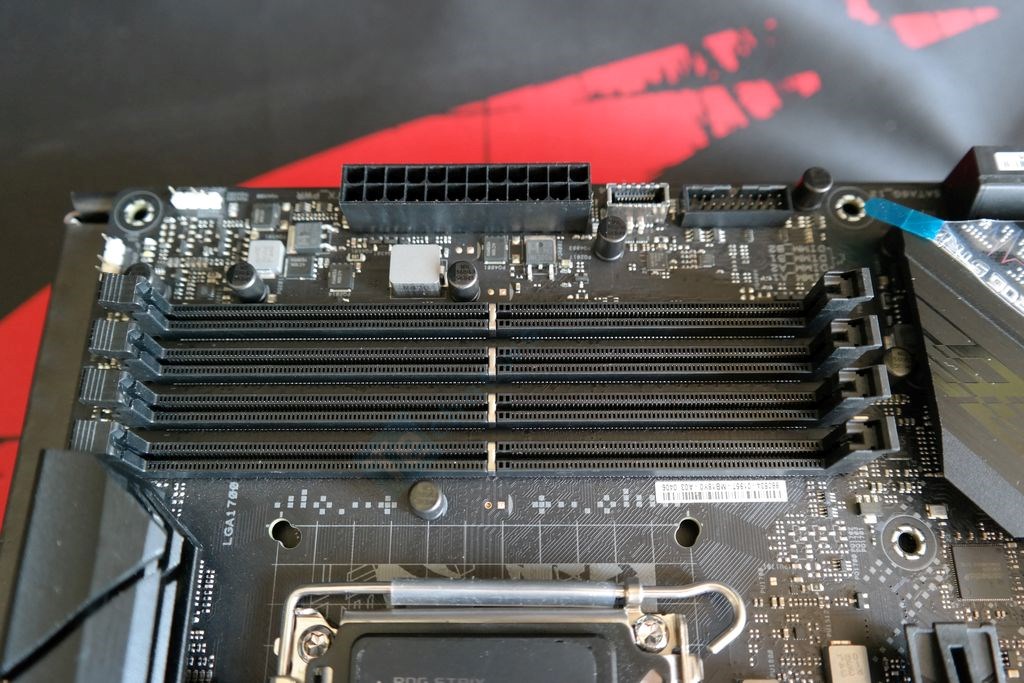

Kadangi pavadinime nėra D4 trumpinio, tai reiškia, kad pagrindinė plokštė yra suderinama su DDR5 atmintimi. ASUS pažymi, kad keturiuose DIMM lizduose gali dirbti iki 128 GB DDR5-6000(OC) atminties, tačiau neabejojame, kad BIOS’e rasime daugiklių ir didesniam dažniui nei 3000 MHz. Savaime suprantama yra palaikomas XMP. Pasirinkta daisy chain takelių išdėstymo topologija.

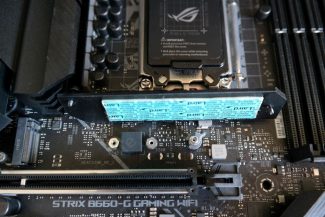

Arčiau CPU lizdo esantis M.2_1 lizdas yra susietas su procesoriuje esančiomis linijomis. Tai Gen 4 x4 lizdas, galintis priimti 2280 formato SSD kaupiklius. Antrasis M.2_2 lizdas įterptas greta antrojo PCIe 4.0 x1 lizdo. Specifikacijų klausimu jis niekuo nesiskiria nuo M.2_1, bet jau yra prijungtas prie B660 mikroschemų rinkinio. Abu M.2 lizdai nesidalina pralaidumu su jokiais kitais mazgais ir yra aušinami atskirais radiatoriais.

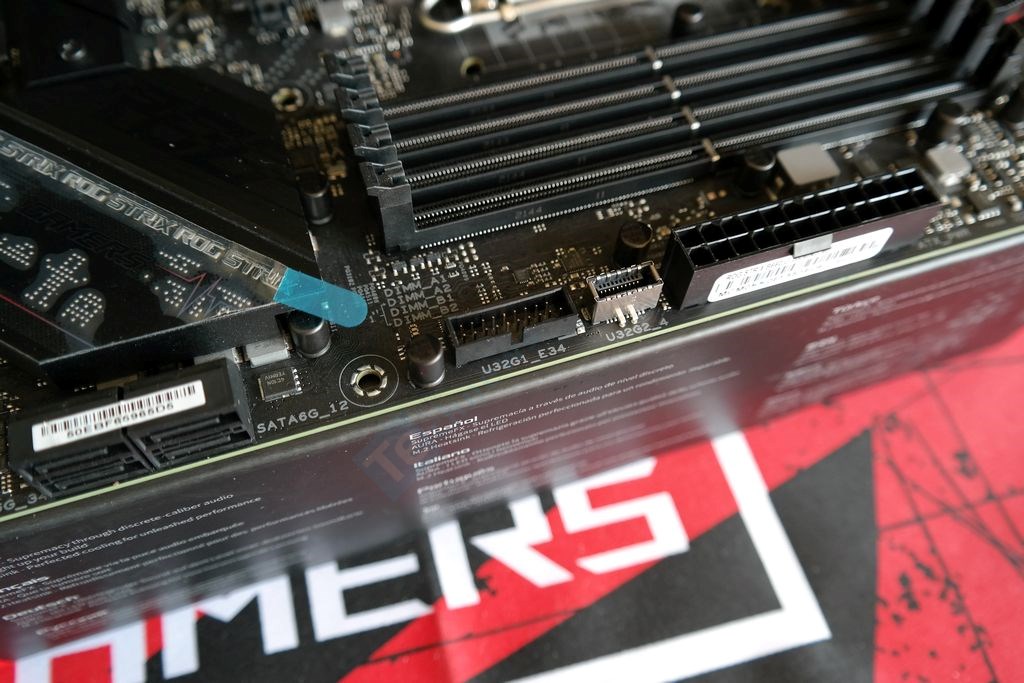

Palei PCB kraštą turime keturis pakreiptus SATA III 6 Gb/s portus, vidines USB 3.2 Gen 1 (5 Gb/s) ir USB 3.2 Gen 2 (10 Gb/s) Type-C galvutes.

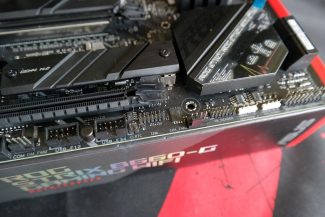

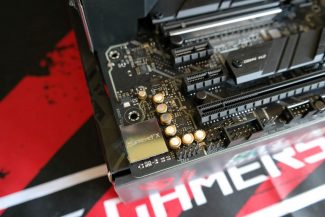

Nuo likusio PCB izoliuotoje SupremeFX garso posistemėje stovi senesnės kartos „Realtek S1220A“ kodekas ir „Savitech SV3H712“ stiprintuvas, kuris turėtų būti susietas su priekiniu ausinių lizdu. Apatinėje PCB dalyje turime dvi vidines USB 2.0 galvutes, du CHA_FAN lizdus (abu po 1 A), po vieną ARGB (5 V, 3 A) ir RGB (12 V, 3 A) galvutes, CLRTC trumpiklį, kurio pagalba anuliuojami nustatymai BIOS’e, bei T_SENSOR, prie kurio jungiamas išorinis temperatūros diodas.

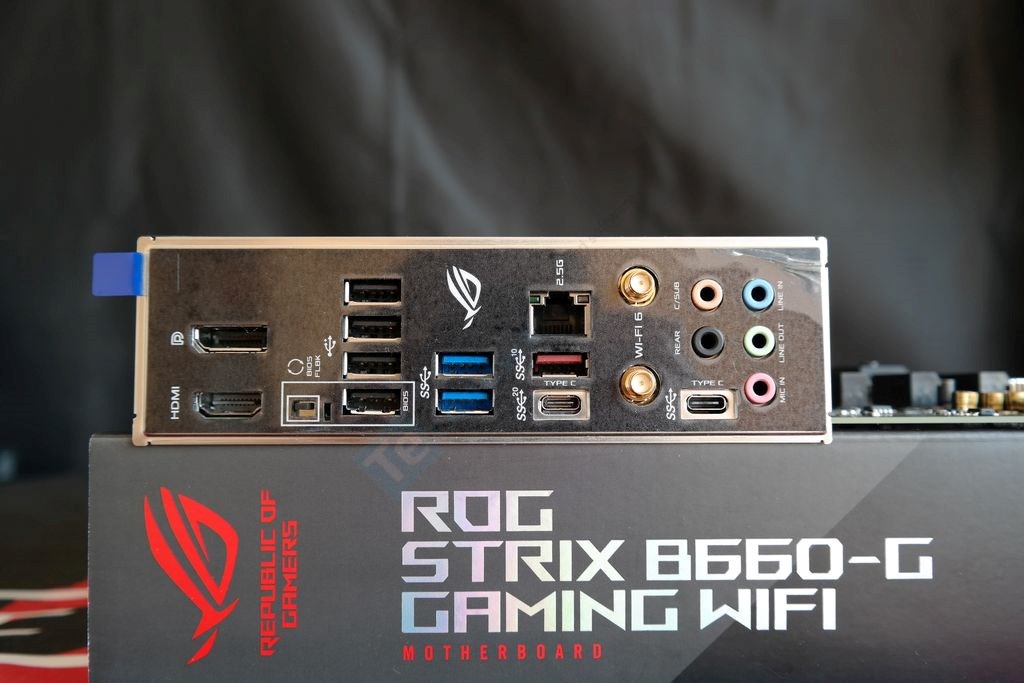

I/O dalyje randame keturis USB 2.0 lizdus, iš kurių vienas palaiko BIOS Flashback, tris USB 3.2 Gen 1 lizdus (2x Type-A + 1x Type-C), vieną Type-A USB 3.2 Gen 2 lizdą ir vieną Type-C Gen 2×2 portą, kurio pralaidumas net 20 Gbps. LAN susietas su 2,5 Gbps spartos „Intel I225-V“ moduliu. Pagrindinė plokštė taip pat palaiko Wi-Fi 6 2×2. Teorine 1200 Mbps sparta rūpinasi „Intel“ modulis. Kartu palaikomas Bluetooth 5.2. Vaizdą išvesti iš iGPU galima DisplayPort 1.4 arba HDMI 2.1 pagalba.
