Renkamės 100 eurų kainuojančią ATX formato B450 pagrindinę plokštę

Žvilgsnis į Asus TUF B450-Plus Gaming

Kaip ir „Fatal1ty“, taip ir TUF prekinis ženklas turi savo išskirtinių bruožų, kurie iškart perduodami dėžutei. „Asus“ duoda porą SATA kabelių, M.2 SSD įtvirtinimo varžtelius, papildomai prideda lipdukų, kurie klijuojami ant baterijos, ir TUF produkto patikimumą patvirtinintį sertifikatą. Už kadro liko paminkštintas I/O dangtelis.

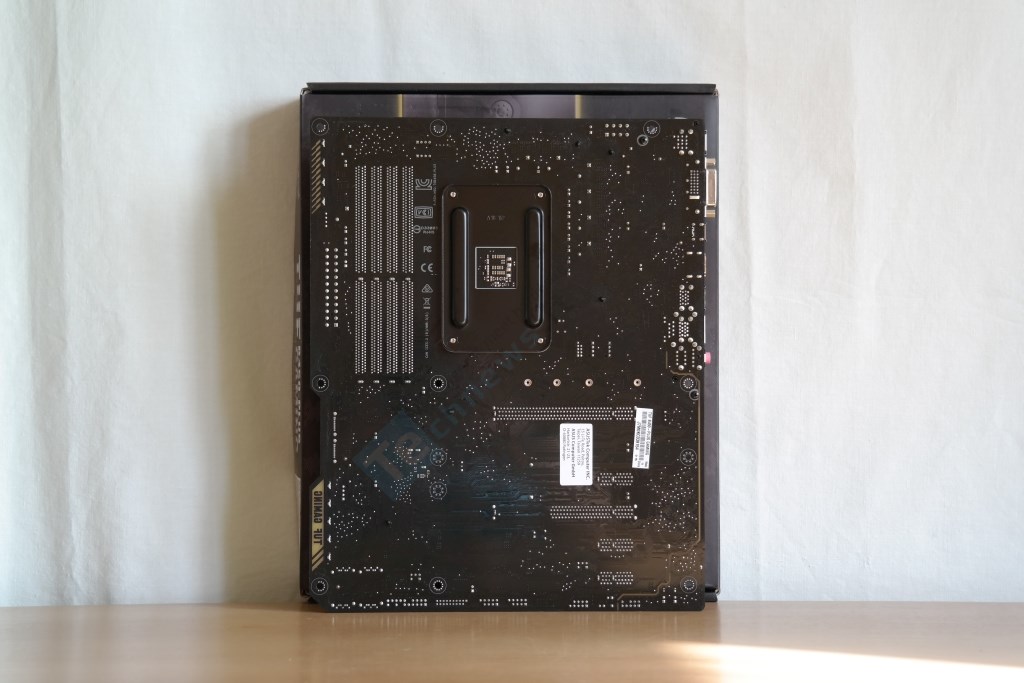

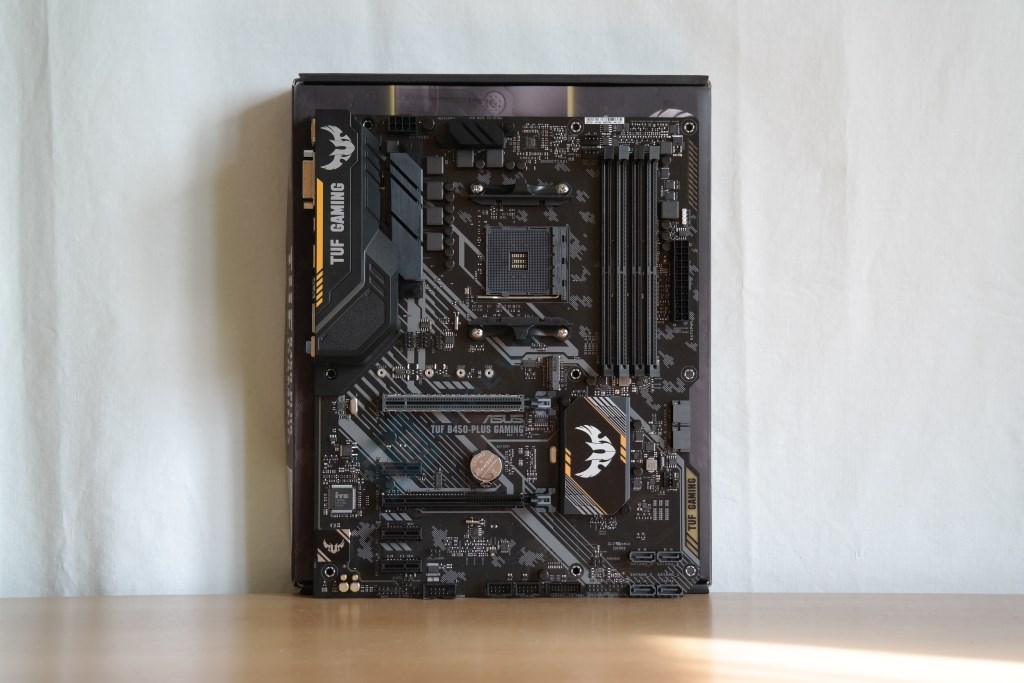

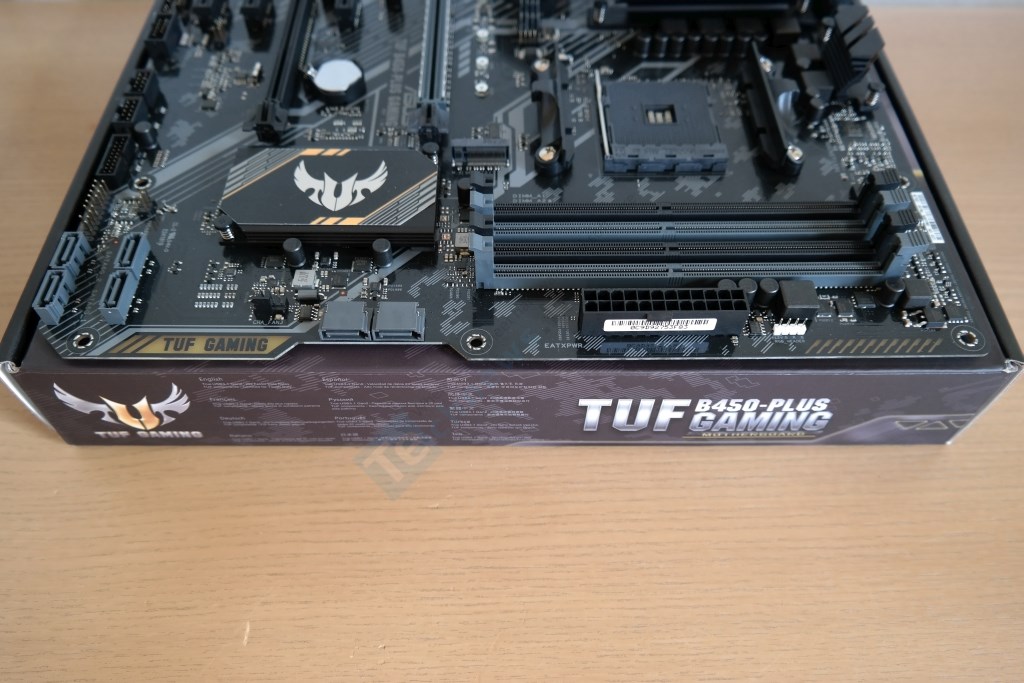

„TUF B450-Plus Gaming“ yra vienintelė turinti I/O zonos dangtelį, kuris, kaip ir mikroschemų rinkinį aušinantis radiatorius, turi TUF logotipą bei šiek tiek šiai serijai būdingos geltonos spalvos. Tradicinių ATX išmatavimų (30,5 x 24,4 mm) montažinės plokštės piešinio paprastai suprasti nepavyks – aiškios idėjos nėra. Dešinysis pagrindinės plokštės PCB kraštas yra dantytas. Tai kone kiekvienos šiuolaikinės TUF plokštės skiriamasis bruožas, kuris geriau matysis sekančiose fotografijose.

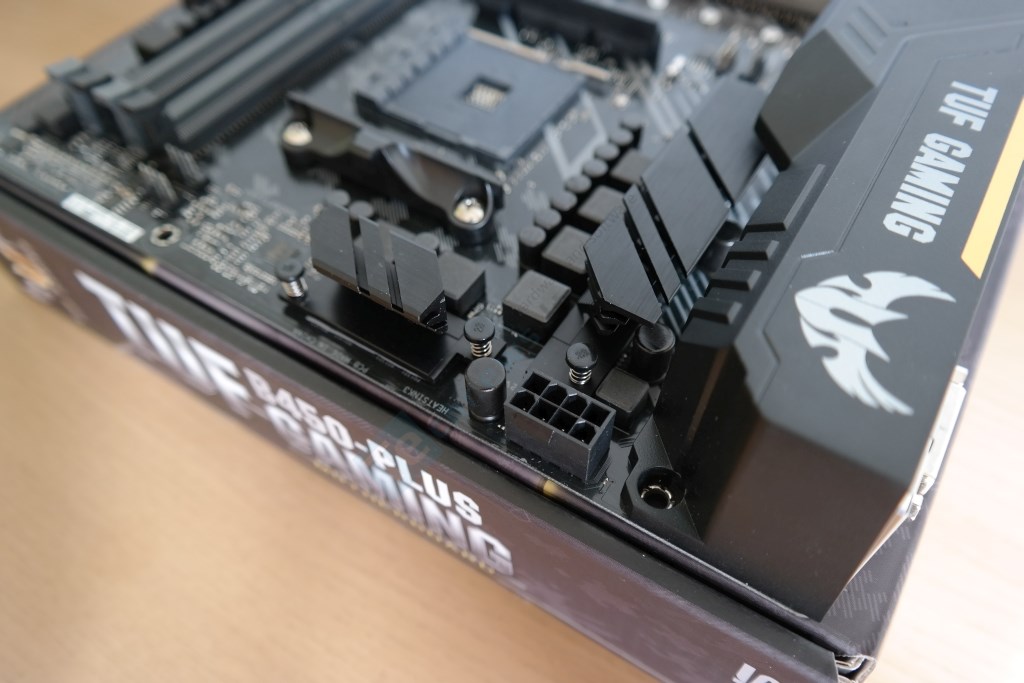

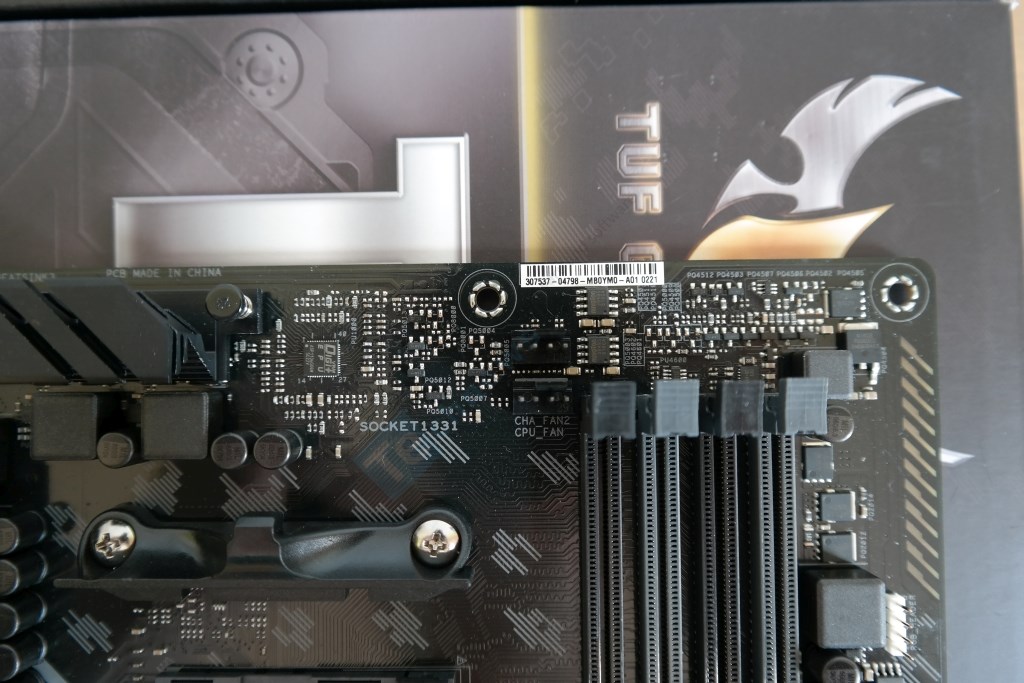

Procesoriaus apetitui patenkinti skirtas 8-pin EPS12V maitinimo lizdas. Kitame šone nieko ypatingo nėra, tik 4-pin CPU_FAN (1 A) ir CHA_FAN2 lizdai.

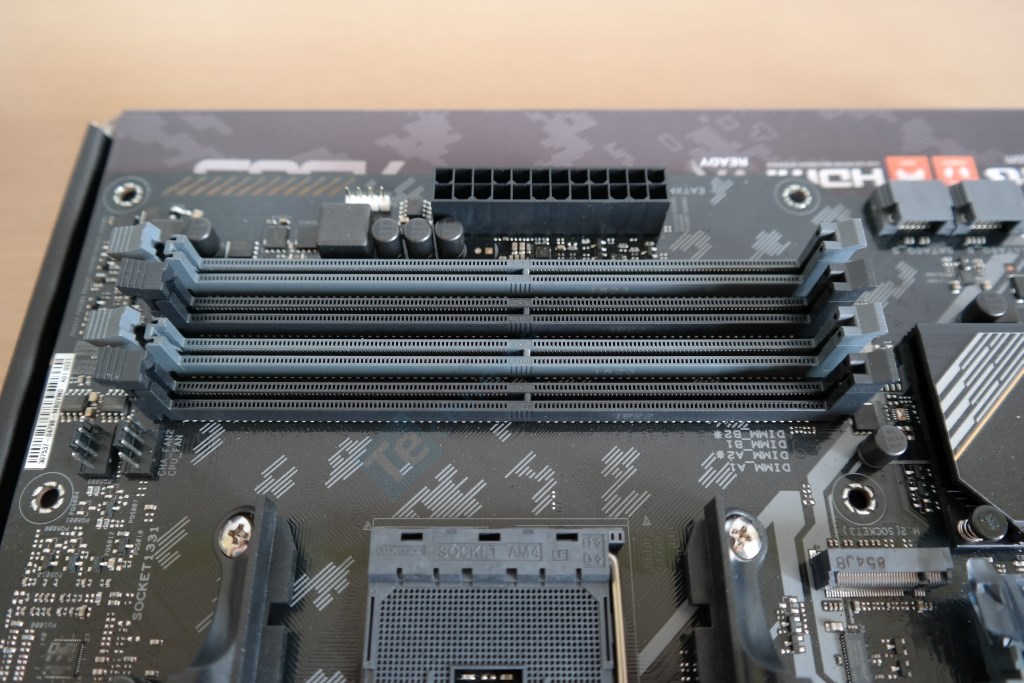

Vienpusę užrakto sistemą turinčiuose DIMM lizduose leidžiama sutalpinti iki 64 GB DDR4 atminties. Oficaliai nurodoma, jog palaikoma neregistruoto tipo 3466 MHz (O.C.) atmintis. Kartu su Pro serijos „Ryzen“ procesoriumi galima naudoti ECC klaidų taisymą turinčius modulius.

RGB pašvietimas (gelsvos juostelės) išdėstytas pagal dantytą PCB kraštą. Dalis pašvietimo atsiduria zonoje virš ATX24V lizdo, antroji dalis tarp vertikalių ir horizontalių SATA lizdų.

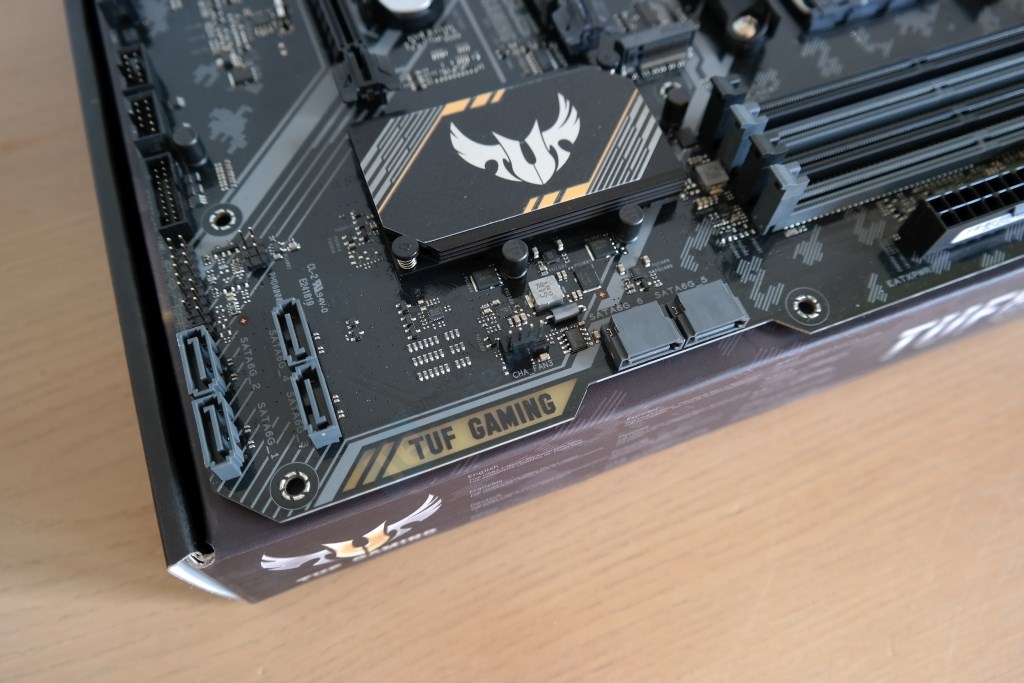

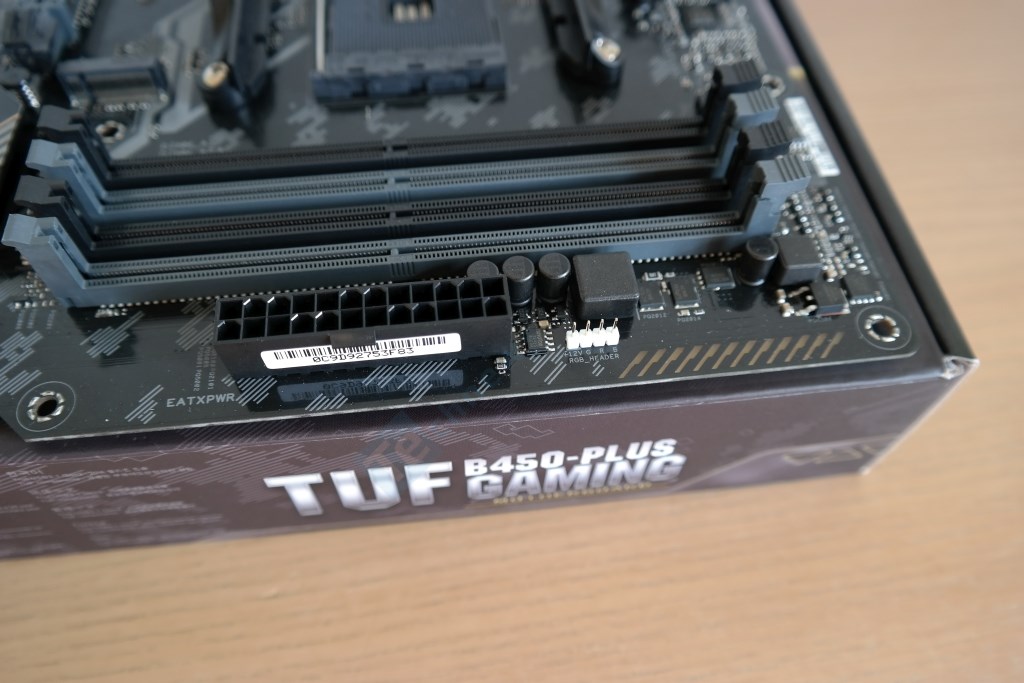

Šalia ATX24V lizdo yra pirmoji ir paskutinė šioje pagrindinėje plokštėje 4-pin (12 V, 3 A) RGB galvutė. Du paguldyti SATA III 6 Gb/s lizdai valdomi B450 mikroschemų rinkinio ir tikrai palaiko RAID 0, 1 ir 10. Du iš likusių keturių vertikalių taip pat valdomi B450. „Asus“ svetainėje nurodoma, kad ir prie „Ryzen“ procesoriaus prijungti likę du SATA lizdai palaiko RAID, tačiau čia greičiausiai įsivėlusi klaida.

Pagrindinei plokštei priklauso vienas 32 Gb/s pralaidumo M.2 lizdas, į kurį telpa maksimalaus M.2 22110 formato SSD kaupiklis. Papildomo aušinimo jam skirta nėra. Lizdas palaiko tiek PCIe, tiek SATA magistralių SSD kaupiklius, tačiau pralaidumu yra susietas su dviem SATA lizdais, kurie, į M.2 įstačius SATA magistralę naudojantį SSD, būtų atjungti. Virš M.2 patalpinti 4-pin CHA_FAN1 ir AIO_PUMP lizdai, deja, „Asus“ nenurodo jų stiprio.

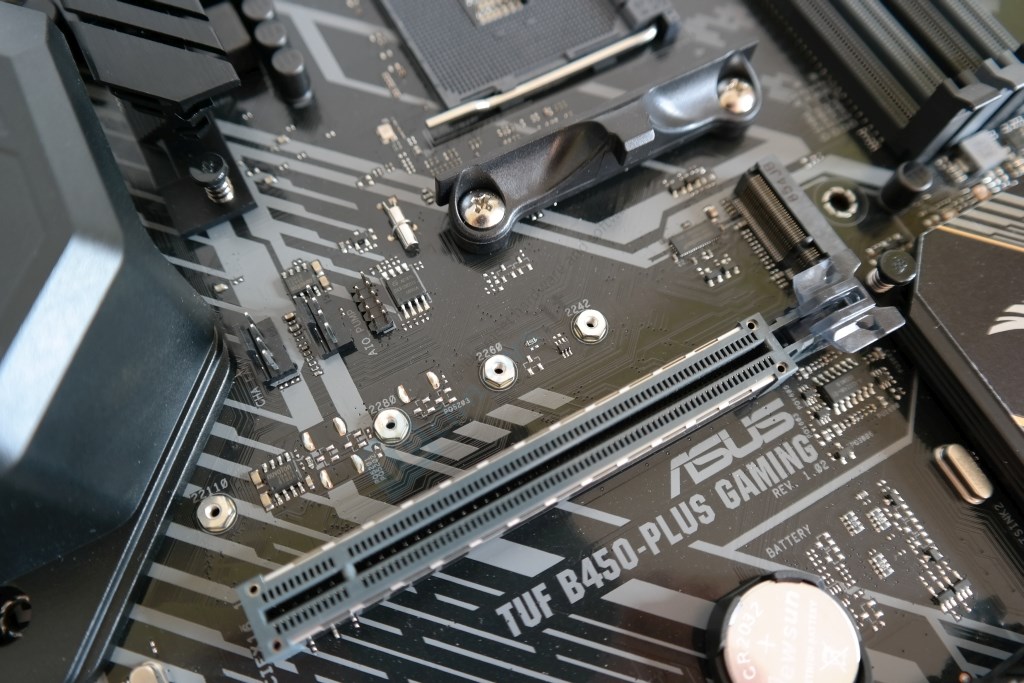

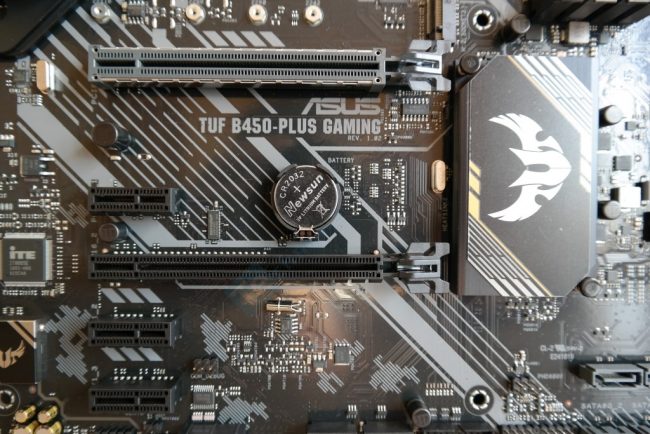

Pagrindinis PCIe 3.0 x16 lizdas yra sustiprintas (Safe Slot). Kito mechaninio x16 lizdo realus elektrinis pralaidumas yra x4. Tokia konfigūracija tinka palaikyti tik „CrossFireX“, bet ne SLI. Tarp šių lizdų įspraustas vienas iš trijų PCIe 2.0 x1 lizdų, dar du patalpinti žemiau PCIe 2.0 x4.

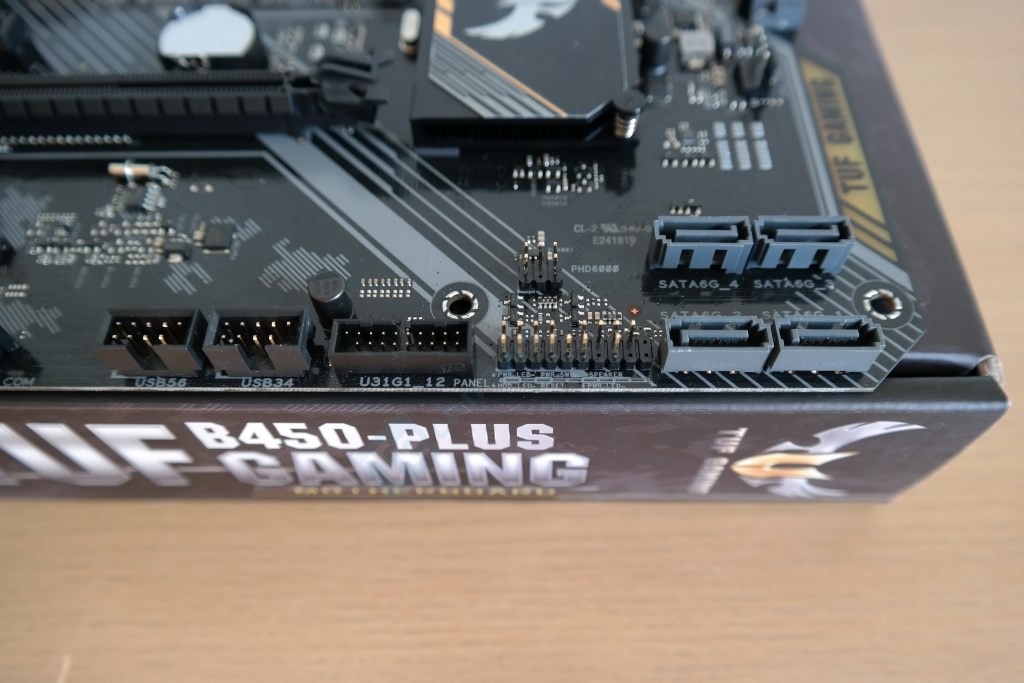

Apačioje turime porą vidinių USB 2.0 galvučių, vieną USB 3.0 Gen 1, CLR_CMOS trumpiklį, COM jungtį bei jau apkalbėtus keturis vertikalios pozicijos SATA III 6 Gb/s lizdus.

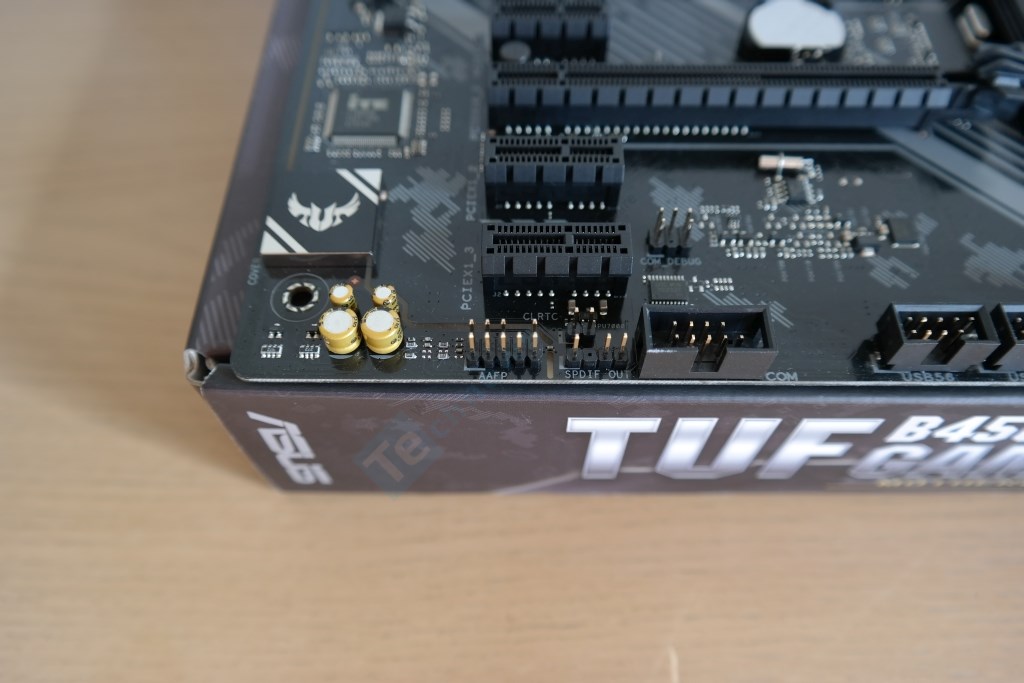

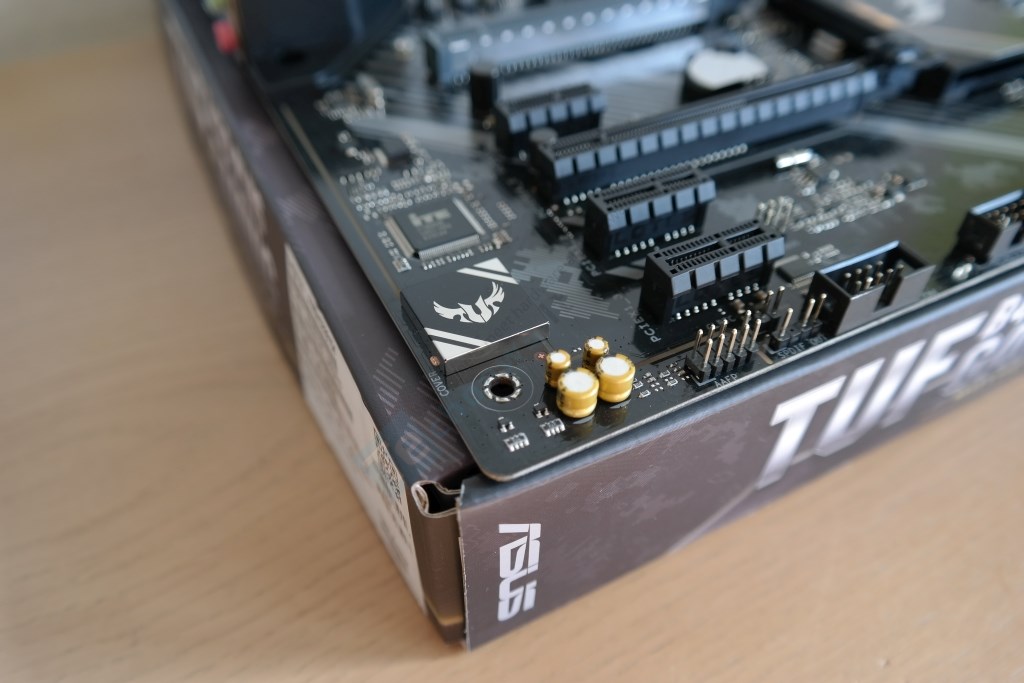

Garso posistemė atskirta nuo likusios PCB dalies. „Plus Gaming“ naudoja 8-is kanalus palaikantį „Realtek ALC887“ kodeką, kuris vienintelis iš visų trijų B450 pagrindinių plokščių yra izoliuotas EMI dangteliu. Bus įdomu pažiūrėti, ar jis kažkuom padės, nors SNR rodikliai tarp ALC887 ir ALC892 kodekų yra identiški. Konkurentų modeliai naudoja būtent ALC892. „Asus“ pasirinko Fine Gold serijos kondensatorius (85 °C) iš „Nippon Chemi-Con“.

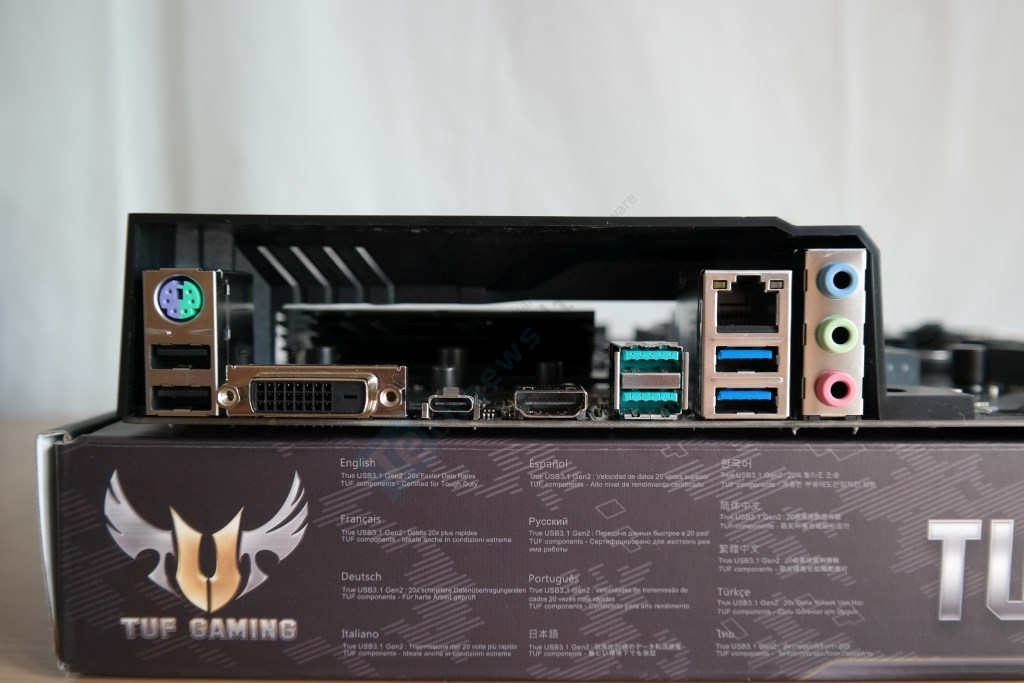

Į I/O panelę „Asus“ integravo PS/2 portą, po du USB 2.0 ir USB 3.1 Gen 1 lizdus. Buvo priimtas sprendimas aplenkti 10 Gb/s užtikrinantį C tipo lizdą, vietoje jo sumontuojant 5 Gb/s lizdą ir du A tipo USB 3.1 Gen 2, tiekiančius po 10 Gb/s. Integruotai grafikai skirti DVI-D (1920 x 1200 @60 Hz) ir naujausio leidimo HDMI 2.0b (4096 x 2160 @60 Hz) lizdai. LAN tinklas surištas su gigabitiniu „Realtek RTL8111H“ moduliu. Norint prijungti 7.1 audio sistemą reikės naudoti korpuso priekinėje panelėje esančią audio išvestį, nes galinėje panelėje yra tik trys išėjimai.
