„SSUPD Meshlicious“: kol kas vienareikšmiškai mėgstamiausias mITX’as

Žvilgsnis į Meshlicious

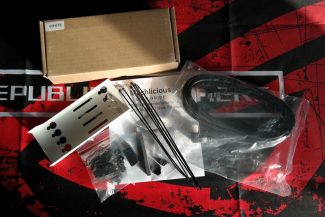

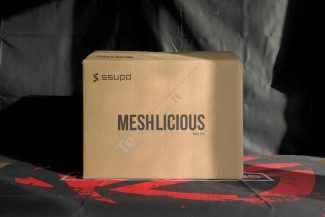

Kompaktiškas korpusas – kompaktiška kartoninė dėžė. Be tvirtinimo varžtų tarp aksesuarų turime HDD/SSD laikiklį, prie kurio galima tvirtinti arba 4x 2,5″ arba 2x 3,5″ įrenginius, vartotojo gidą, zip-ties surišėjus ir HDMI kabelį, kurio viename gale jungtis pasukta 90 laipsnių kampu. Kam to reikia išsiaiškinsime vėliau.

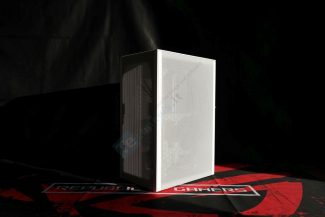

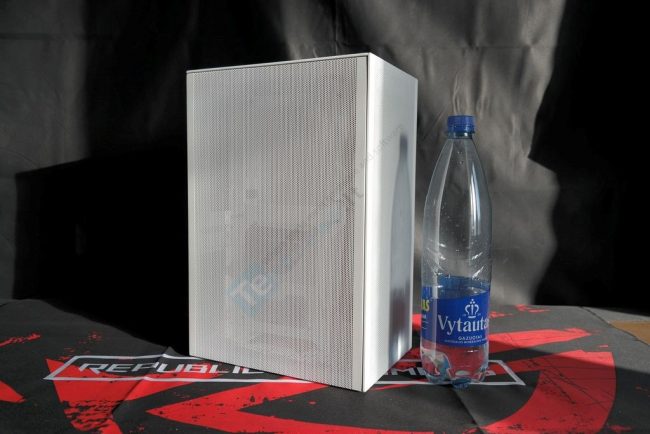

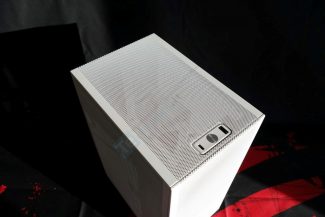

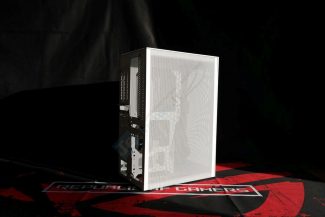

Štai taip atrodo „Meshlicious“ greta 1 litro talpos butelio. Balta, pilnai perforuota, PCIe Gen 4 riser’į turinti versija. Kitos įmanomos komplektacijos: juoda spalva, vienas stiklinis šonas ir Gen 3 riser’is. „Meshlicious“ yra vos 166 mm pločio, 245 mm gylio ir 360 mm aukščio, todėl korpusas nesunkiai turėtų surasti vietą net ant kompaktiško stalo. I/O jungčių pasirinkimas nėra didelis. Viršuje turime po vieną Gen 1 ir Type-C Gen 2 (10 Gbps) USB 3.1 jungtis. Nėra nei sistemą perkraunančio mygtuko, nei išvesčių ausinėms/mikrofonui.

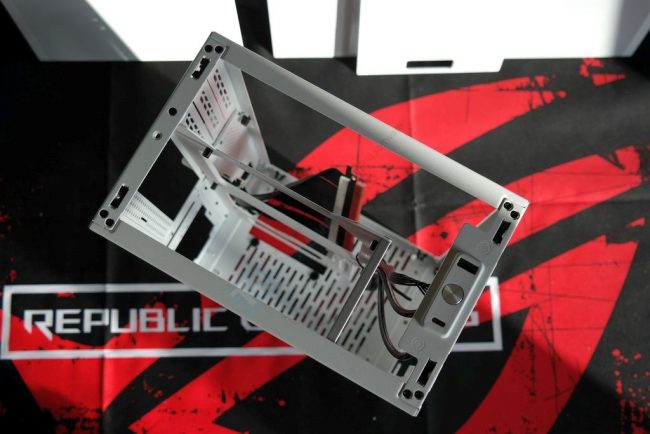

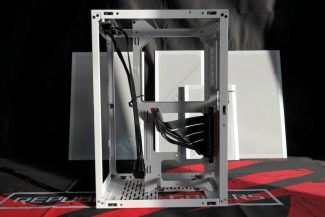

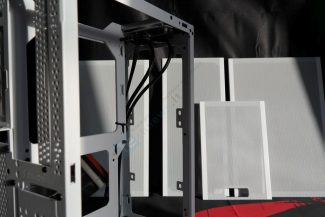

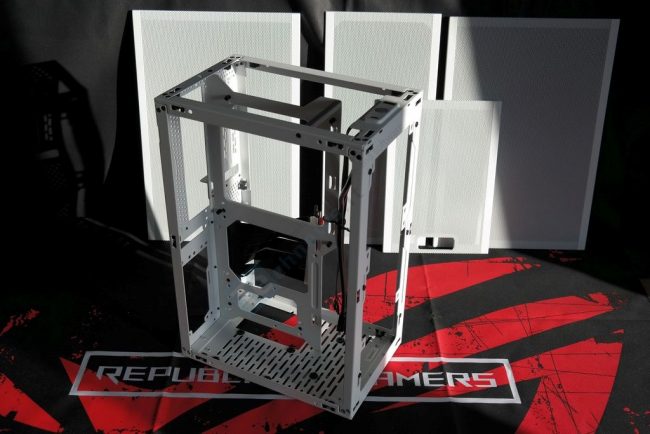

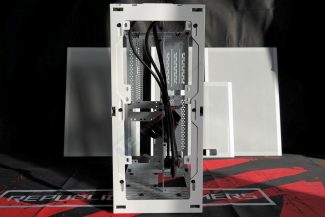

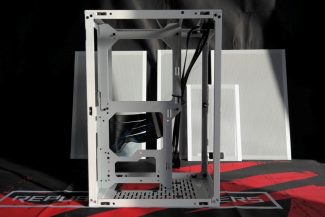

Ką pirmiausiai padarė SSUPD, tai pasirūpino maksimaliai patogiu priėjimu prie visų korpuso kampelių. Nuo „Meshlicious“ karkaso galima nuimti 5 iš 6 paviršių. Nepaisant mažo 3,7 kg svorio net ir demontuotas „Meshlicious“ yra tvirtas.

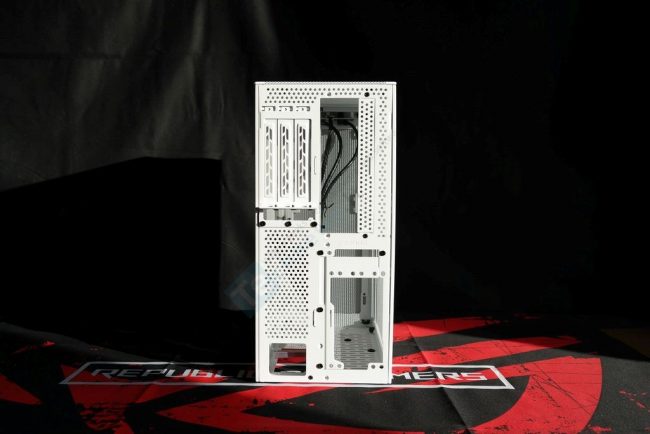

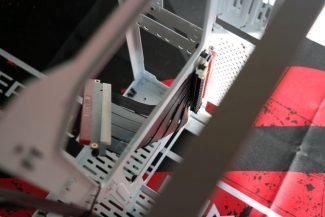

Motininei plokštei numatyta vieta korpuso viršuje, o už jos bus montuojama vaizdo plokštė. To įgyvendinimui reikėjo kampinio PCIe riser’io. Kaip minėjome, ši „Meshlicious“ versija yra komplektuojama su Gen 4 riser’iu.

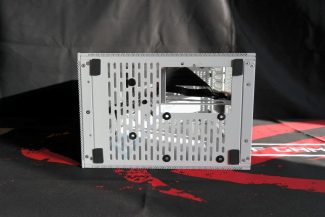

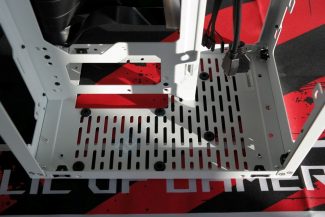

Dugne matoma anga yra skirta pasiekti vaizdo plokštės I/O ir išmesti įšilusį orą tuo atveju, jeigu VGA būtų montuojama vertikalioje pozicijoje. Vaizdo perdavimo kabeliai keliaus pro kitą mažesnę angą korpuso užpakalinėje dalyje. Dėl šios priežasties komplektacijoje turime 90 laipsnių kampu pakreiptą HDMI kabelį. Maksimalus vaizdo plokštės ilgis nurodomas 334 mm.

„Meshlicious“ turi tris PCI išplėtimo vietas, bet daugeliu atvejų jos net nebus panaudotos, kadangi ilgesnės nei 211 mm vaizdo plokštės korpuse bus montuojamos vertikaliai. Jeigu priekyje atsiras AIO, tuomet 211 mm bus dar labiau apkarpyti ir faktiškai horizontalioje pozicijoje netilps jokia vaizdo plokštė.

„Meshlicious“ siūlo unikalią galimybę įtalpinti net ne 3 aukštų, o keturių aukštų vaizdo plokštę. Tam reikės perstumti vidinę pagrindinės plokštės sienelę arčiau korpuso krašto. Tai turi neigiamą poveikį maksimaliam orinio aušintuvo aukščiui. Vietoje 73 mm tilps tik 53 mm aukščio aušintuvas, be to, nebelieka galimybės montuoti ATX maitinimo šaltinį. Pirmasis apribojimas neturėtų labai liūdinti, nes „Meshlicious“ labiau orientuotas į aušinimą vandeniu.

Korpuso priekyje telpa 120, 140, 240 arba 280 mm radiatorius, kurio storis nėra priklausomas nuo vertikalioje pozicijoje esančios vaizdo plokštės gabaritų. Radiatoriaus storį apriboja tik motininės plokštės sienelės kraštas. Tokie sustorintą radiatorių turintys AIO, kaip „ARCTIC Liquid Freezer II“, čia telpa. Nusprendę likti su oriniu CPU aušintuvu, korpuso priekyje gali diegti 2x 120/140 mm ventiliatorius.

Tiesa, maksimaliai ilgos palaikomos vaizdo plokštės gali neleisti įdiegti AIO pozicija viršus. Žarnelių permetimui viršuje tiesiog nepakaks vietos. Problemą išsispręstų pakoregavus riser’io poziciją, tačiau to neleidžia padaryti nepakankamas jo ilgis.

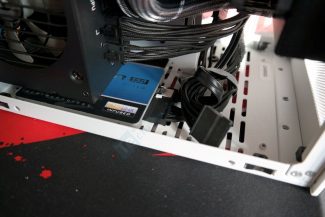

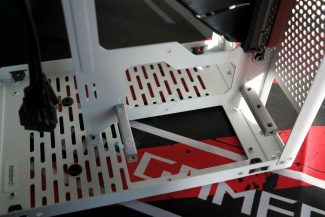

Naudojantiems pilno dydžio vaizdo plokštę teks likti be HDD. Ant dugno galima montuoti 2x 2,5″ SSD ir dar vieną ant pagrindinės plokštės sienelės jeigu bus naudojamas SFX maitinimo šaltinis. Pridedamas kronšteinas leidžia sumontuoti 2x 3,5″ HDD arba 4x 2,5″ SSD, tačiau jį pavyks panaudoti tik diegiant VGA horizontaliai.
