600 W „Enermax RevoBron“: bronza su aukštesnės prabos danga

Specifikacijos

„RevoBron“ šeimoje yra trys skirtingos galios maitinimo šaltiniai: silpniausias 500 W, viduriukas 600 W ir galingiausias 700 W. Maitinimo šaltiniai gali dirbti 100-240 įtampos tinkluose ir visą galią atiduoti aplinkos temperatūrai siekiant 40 °C. Visi modeliai turi po dvi +12 V linijas. Mūsų apžvegiamo 600 W galios maitinimo šaltinio atveju linijose yra po 30 A, o jų bendra galia siekia 600 W, kas atitinka 50 A. Pirmąja +12 V1 linija maitinamas procesorius, kai per +12 V2 energija aprūpinama vaizdo plokštė. Iškart pasakysime, kad antrajai linijai priklauso abu PCIe kabeliai ir tai nėra gerai. Kaip visada, mažosioms linijoms priekaištų nėra. +5 V stipris siekia 18 A, +3.3 V – 22 A. Kombinuota galia siekia 120 W. Į maitinimo šaltinį integruotos standartinės OVP, UVP, OCP ir SCP apsaugos, taip pat papildoma OPP. „Enermax“ aplenkė OTP, apsaugančią įrenginį nuo perkaitimo. Matyt gamintojas labai pasitiki savos gamybos 120 mm ventiliatoriumi, tikėdamas, kad Twister Bearing guoliai nesuges anksčiau nei jiems tai leidžia padaryti 160 000 valandų MTBF sertifikatas. Visgi apsaugą nuo perkrovos (OPP) būtų protinga nustatyti pakankamai žemai OTP apsaugos neturinčiame maitinimo šaltinyje tam, kad OPP suveiktų anksčiau nei dėl kritinės temperatūros būtų pažeisti PSU komponentai. Būtinai patikrinsime, ar išvis nors koks galios rezervas buvo paliktas.

Aušinimui „Enermax“ pasirinko savos gamybos 120 mm ventiliatorių, kuris neturi pasyvaus aušinimo režimo, tačiau palaiko DFR (Dust Free Rotation) technologiją, leidžiančią ventiliatoriui prieš kiekvieną sistemos įjungimą 10 sekundžių maksimaliais sūkiais suktis į priešingą pusę. Tokiu būdu nuo aušinimo įrenginio pašalinamos dulkės potencialiai prailginant guolių tarnavimo laiką.

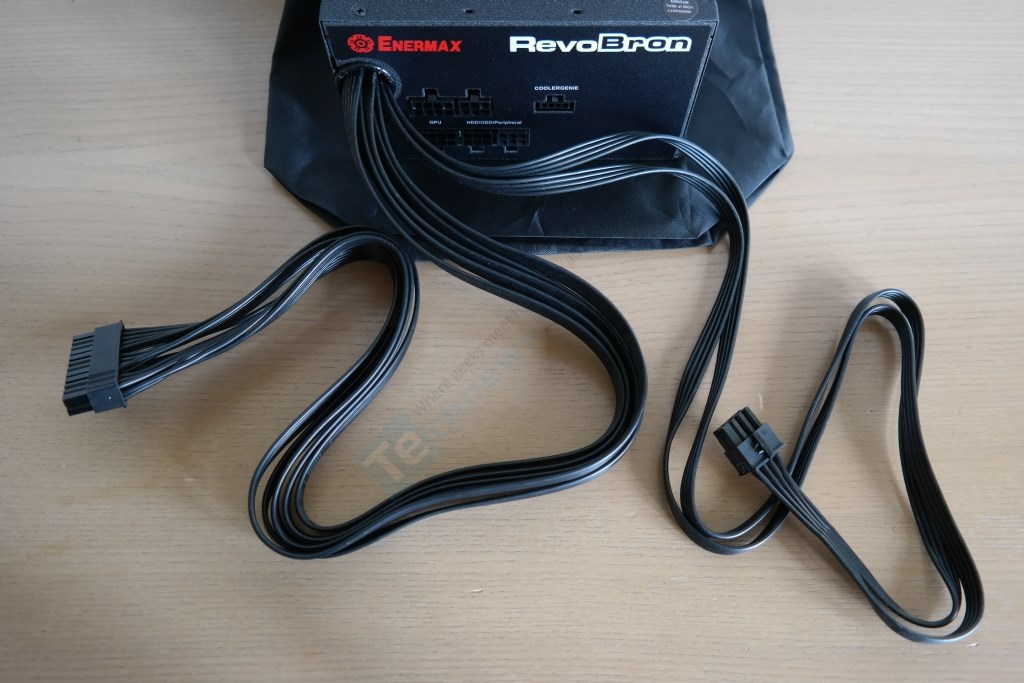

Kad „RevoBron“ nėra pilnai modulinis nusivilti nereikia – prie maitinimo šaltinio „pririšti“ tik du kabeliai: ATX24V ir EPS12V. „Enermax“ nurodo, kad pirmojo ilgis 600 mm, antrojo 700 mm. Pakankami ilgiai prakštikai visoms vedimo situacijoms bet kokiame korpuse. Reikalai prastėja pažiūrėjus į šių ribbon kabelių dizainą. Du pluoštai, sudarantys EPS12V dar nieko, tačiau penki pluoštai ATX24V kabelyje – per daug. Dirbti su tokiu kabeliu tikrai nepatogu.

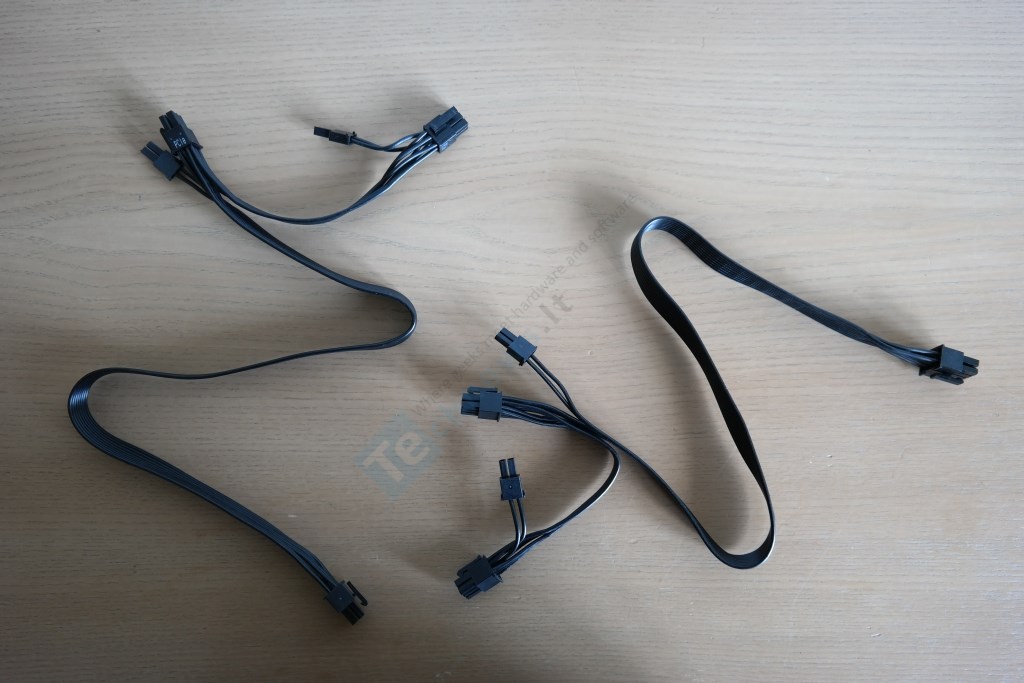

Keliaukime prie PCIe kabelių. Tai taip pat ribbon tipo kabeliai. Kiekvienas iš dviejų kabelių turi po porą 6+2-pin jungčių, tarp kurių yra 150 mm atstumas. Kabelių storis 18 AWG. Šių dviejų faktų kombinacija reiškia, kad naudojant galingą vaizdo plokštę reikėtų naudoti abu kabelius. Žinodami, kad abu PCIe kabeliai priklauso +12 V2 linijai, kurioje yra 360 W (neoficialiai kažkiek daugiau iki kol suveiks OCP apsauga), gauname nebe rekomendaciją, o pavojaus signalą. Su „Vega“ vaizdo plokšte šis PSU greičiausiai nesusitvarkys, nors kombinuota +12 V galia siekia visus 600 W. Garantija, kad „RevoBron“ neatlaikytų ir kažko panašaus į R9 290(X) „CrossFire“ režimą.

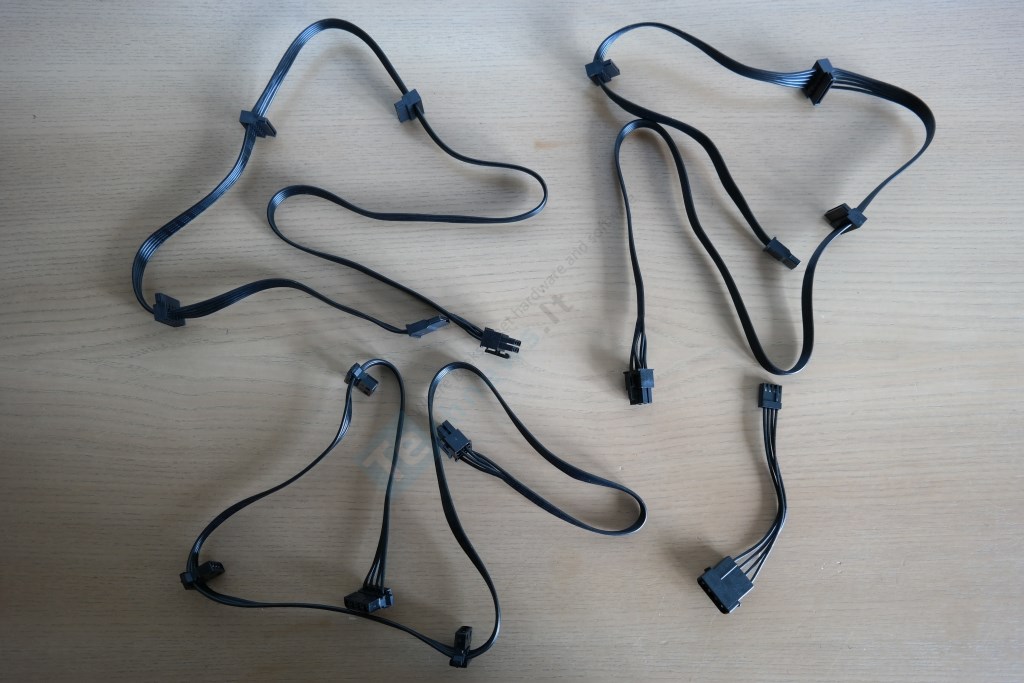

600 W galios „RevoBron“ priklauso aštuonios SATA jungtys ir keturios Molex. Kombinuotų kabelių nėra. Po keturias SATA jungtis keliauja ant dviejų kabelių ir visos keturios Molex ant kito kabelio. Tarp jungčių išlaikomi 150 mm atstumai. Galime pagirti „Enermax“, kad vartotojas gauna ir tiesių ir 45° kampu pakreiptų SATA. FDD jungtis yra prijungiama atskirai prie Molex – blogas pavyzdys iš FSP neimamas.
