Bandymas atsitiesti 1440p raiškoje: „Ryzen 7 2700X“ su „ASRock X470 Taichi“ prieš „Core i7-8700K“ su „ASRock Fatal1ty Z370 Gaming K6“

Tolimesnis žvilgsnis į „ASRock X470 Taichi“

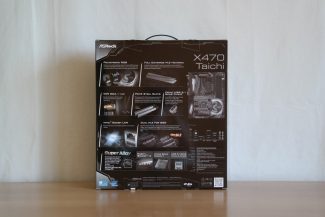

Pirmajame vaizde krumpliaračiai, laikrodiniai mechanizmai ir panašiai. Antrajame vaizde M.2 radiatorius, du M.2 lizdai, RGB valdantis „Polychrome“ įrankis, Wi-Fi 802.11ac bevielio tinklo palaikymas ir kiti „X470 Taichi“ privalumai.

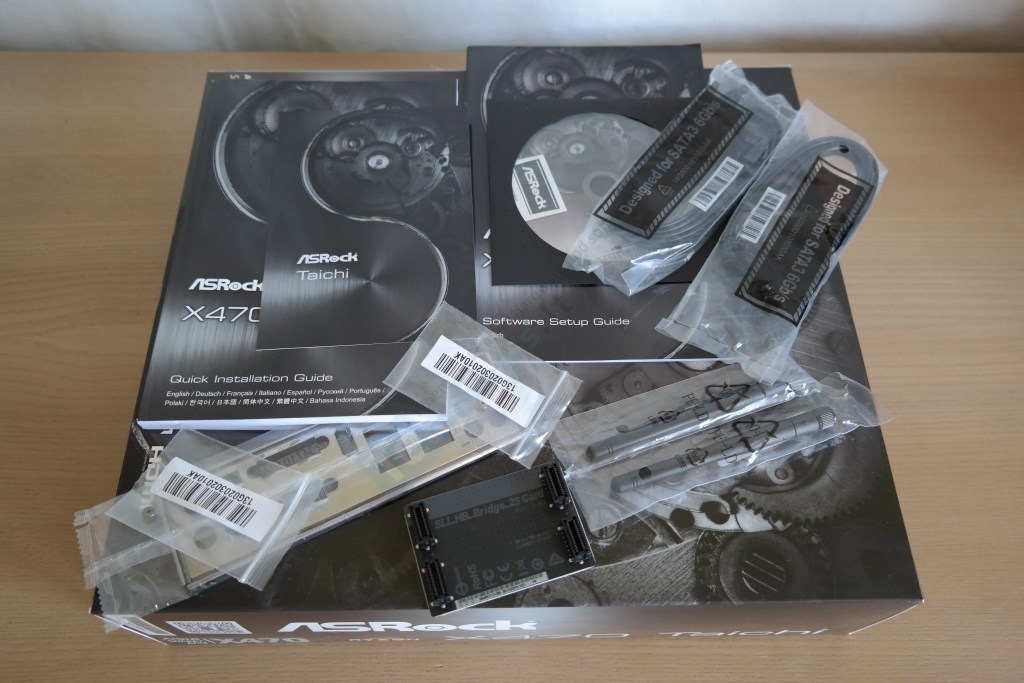

Tarp pridedamų aksesuarų, lyginant su „ASRock Fatal1ty Z370 Gaming K6“ atsiradų pokytis. Pirkėjas gauna Wi-Fi antenas.

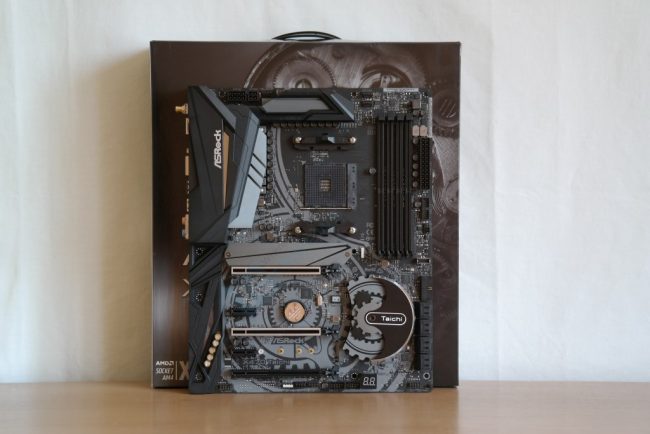

„ASRock X470 Taichi“ atrodo tiek sau įprastai, tiek neįprastai. Kas neįprasta ne tik „Taichi“ modeliui, bet ir pačiai „ASRock“, tai VRM grandinę aušinančių radiatorių pridengimas plastmasiniais aksesuarais. Neįprastai atrodo ir blizgūs I/O gaubto intarpai. Visas bendras dizainas artimas „Taichi“ tematikai, kurios centre mikroschemų rinkinį aušinantis radiatorius – laikrodinis mechanizmas. Kuo toliau, tuo labiau jis darosi panašesnis į tikrą mechanizmą. Pakopinis išpildymas mums tikrai patinka. Laukiame sekančio žingsnio, pavyzdžiui, judančių dalių, dar artimiau imituojančių mechaniką.

Panašu, kad „ASRock“ bando AMD platformos pagrindinėms plokštėms pritaikyti tamsesnes spalvas. Matinę juodos/pilkos spalvų montažinę plokštę turi „X399 Taichi“, o dabar jau ir „X470 Taichi“. Tikėtina, kad balta „X370 Taichi“ buvo pradžios pabaiga ir „ASRock“ šios spalvinės gamos nebetaikys.

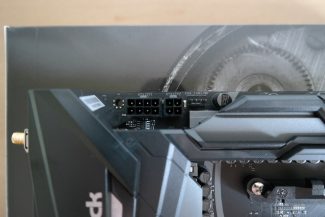

Viršutinįjį PCB kraštą yra užėmę 8-pin + 4-pin EPS12V lizdai – kombinacija, kurios net labiausiai spartintam „Ryzen 7 2700X“ nereikia. Šalia sumontuotas CHA_FAN3/WP (2 A) lizdas. Arčiau kito krašto CPU_FAN1 (1 A) lizdas ir papildomas CPU_FAN2/WP (2 A) lizdas, kuris kaip ir CHA_FAN3/WP yra kombinuotas, t.y. tinka  AiO pompų jungimui, kurios reikalauja nepertraukiamos 12 V įtampos.

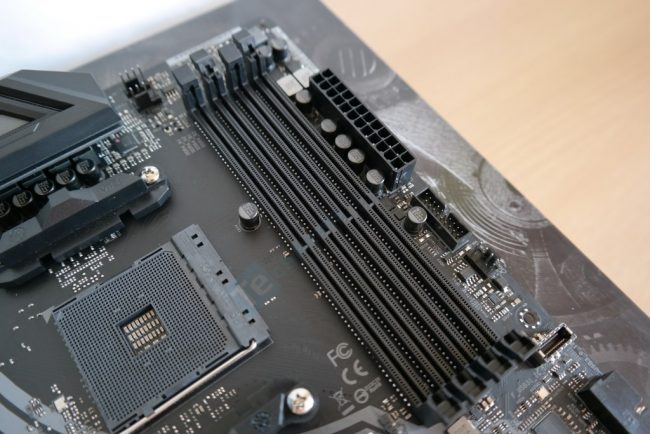

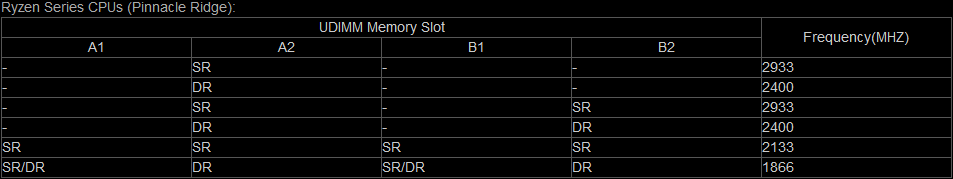

„ASRock“ svetainėje nurodoma, kad nepriklausomai nuo naudojamo procesoriaus, „Taichi“ palaiko iki 3466 MHz (OC) non-ECC/un-buffered tipo operatyviąją DDR4 atmintį, o su „Pro“ serijos procesoriais galima naudoti ir ECC atmintį. Maksimalus kiekis keturiuose paauksuotus kontaktus turinčiuose DIMM lizduose negali viršyti 64 GB. „ASRock“ turi specialą lentelę, kurioje nurodyta koks oficialus DRAM dažnis (iš CPU pusės) yra palaikomas priklausomai nuo atminties tipo (single rank ar dual rank) ir užimtų DIMM lizdų skaičiaus.

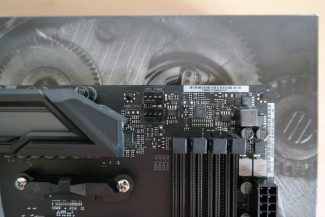

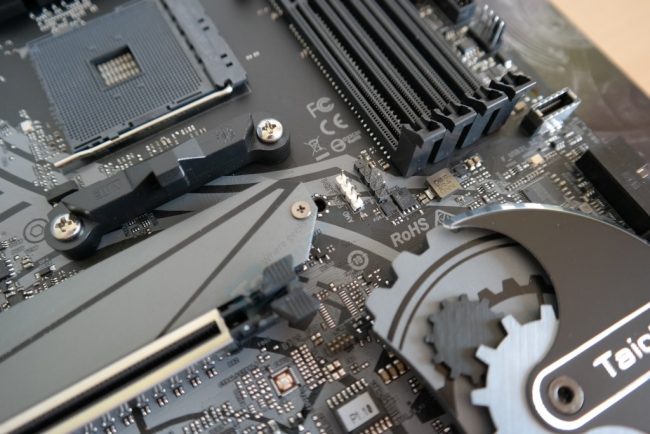

Po AM4 lizdu pastebėjome dar nematytą RGB galvutę, kuri pavadinta AMD_FAN_LED1. Nesunku susivokti, kad tai specialiai AMD gamykliniams aušintuvams dedikuota RGB galvutė, kuri turėtų suteikti RGB kontrolę. „Wraith Prism“ aušintuvas nuo mūsų „Ryzen 7 2700X“ vienintele jungtimi yra jungiamas tiesiai į CPU_FAN lizdą, ir, tiesą pasakius, mums nėra žinoma, kuris AMD aušintuvas turėtų atskirtą RGB jungtį.

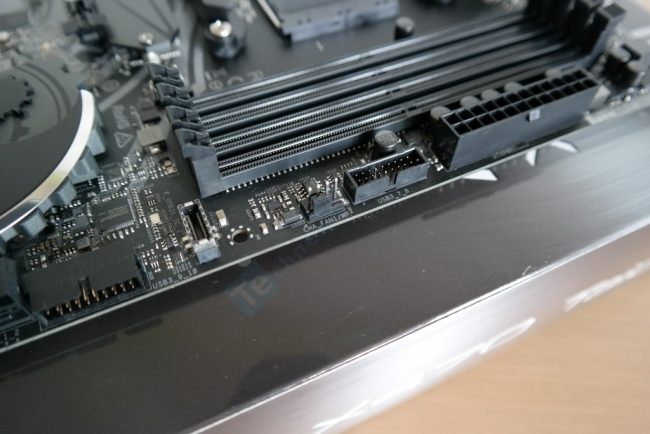

DIMM lizdų pašonėje pastatytas dar vienas CHA_FAN1/WP (2 A) lizdas. Viena USB 3.1 Gen 1 (5 Gb/s) galvutė sumontuota vertikaliai, kita paguldyta. Tarp jų integruotas vidinis USB 3.1 Gen 2 (10 Gb/s) lizdas, kurį valdo greta esantis „ASMedia ASM3142“ valdiklis.

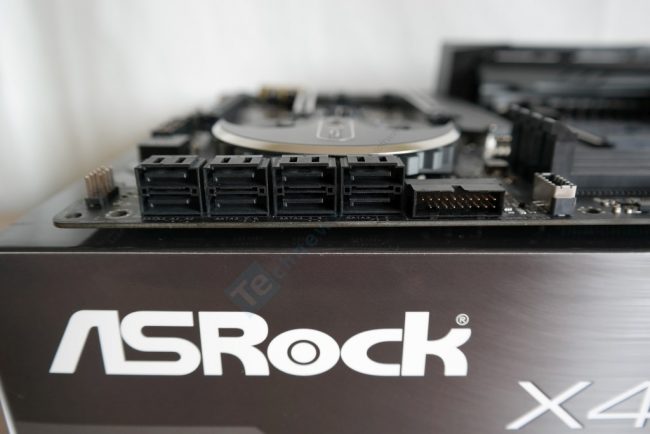

Šeši iš aštuonių SATA III (6 Gb/s) lizdų priklauso X470 mikroshemų rinkiniui, likusius du prižiūri „ASMedia ASM1061“ valdiklis. RAID 0, RAID 1 ir RAID 10 masyvai gali būti sudaromi tik naudojant X470 priklausančius SATA III lizdus.

Abu pagrindiniai mechaniniai PCIe 3.0 x16 lizdai yra sutvirtinti (SteelSlots). Išdėstymas, paliekant pakankamą tarpą, pritaikytas 2-way SLI/„CrossFireX“ konfigūracijoms. Viršutinis lizdas veikia x16 režimu. Antrajame atsidūrus vaizdo plokštei pralaidumas pasikeičia į x8/x8 režimą. Nesustiprintas mechaninis PCIe 2.0 x16 lizdas siūlo tik x4 elektrinį pralaidumą, kurio techniškai pakanka trečiąjai „Radeon“ vaizdo plokštei, tačiau dėl mums nežinomų priežasčių „Taichi“ nepalaiko 3-way „CrossFireX“.  Kaip minėjome, šis lizdas dalinasi pralaidumu su virš jo esančiu M2_2 lizdu. Į jį įdėjus SSD PCIe 2.0 x16 bus atjungtas. Smulkesniems prietaisams skirti du PCIe 2.0 x1 išplėtimo lizdai.

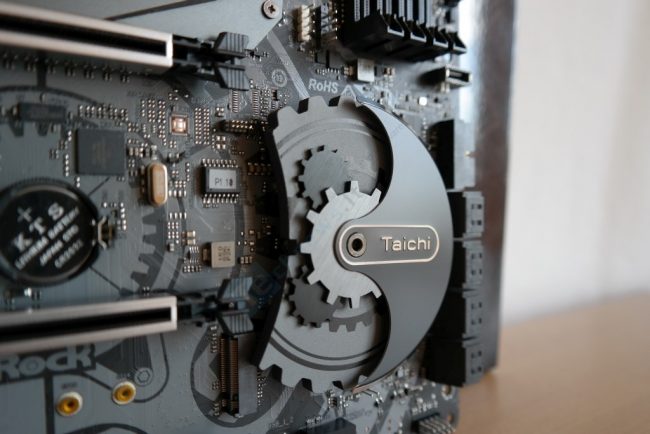

Apie ką ir kalbėjome – „Taichi“ vizitinė kortelė (mikroschemų radiatorius) darosi vis įmantresnė, tačiau, pripažinsime, mums tai patinka.

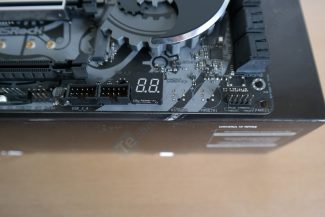

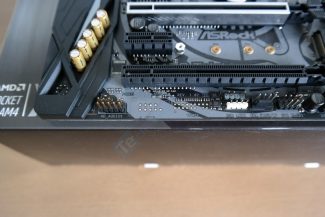

Norintys išplėsti savo RGB sistemą reikiamų jungčių turi ieškoti montažinės plokštės apačioje. Balta spalva identifikuota 5050 diodų palaikanti 4-pin galvutė (12 V, 3 A), o pilka 3-pin adresatinė (5 V, 3 A), kuri palaiko iki 60 diodų. Čia randame paskutinįjį CHA_FAN2/WP (2 A) lizdą ventiliatoriams. Problemų nustatymui skirtas dviejų ženklų Dr.Debug ekranėlis. „Taichi“ gavo du vidinius USB 2.0 lizdus ir vietas, deja, tuščias, įjungimo/perkrovimo mygtukams. On-board mygtukai sumontuoti aukštesnės klasės „Taichi Ultimate“ modelyje.

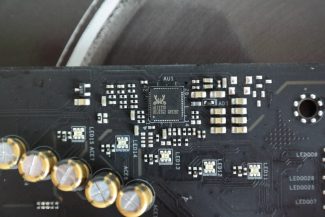

Pagrindiniai Purity Sound 4 garso posistemės komponentai „Realtek ALC1220“ garso kodekas (120 dBA SNR išėjime) ir „Texas Instruments NE5532“ operacinis stiprintuvas, galintis pamaitinti 600 Ohm ausines. Panaudoti Fine Gold serijos „Nichicon“ kondensatoriai, tačiau vėl garso zona nėra izoliuota nuo bendros PCB. Papildomai palaikoma DTS Connect technologija.

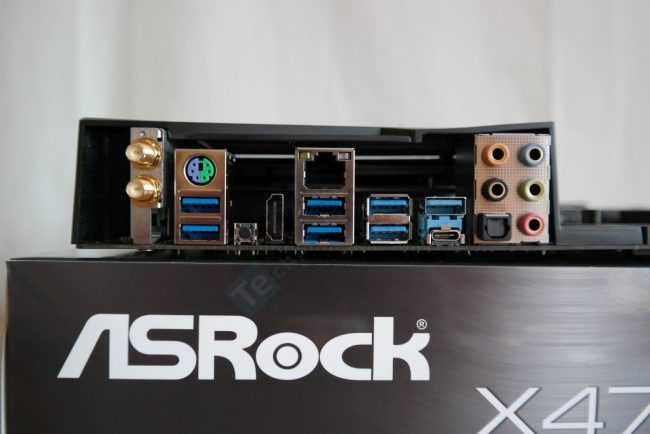

Galinė I/O jungčių panelė negavo solidaus dangtelio. Čia turime „ASrock“ labai mėgiamą PS/2 portą, kuris kartais vis dar praverčia, šešis USB 3.1 Gen 1 (5 Gb/s) portus, taip pat A + C tipo USB 3.1 Gen 2 (10 Gb/s) portus, kurie visi „surišti“ su X470 mikroschemų rinkiniu. RJ-45 LAN lizdas susietas su „Intel I211AT“ gigabitiniu tinklo moduliu. Vaizdui išvesti skirta vienintelė HDMI jungtis, šalia kurios įrengtas BIOS nustatymus anuliuojantis CLR_CMOS mygtukas. Bevieliui tinklui priklauso dvijuostis (2.4/5 GHz) „Intel“ gamybos 802.11ac Wi-Fi modulis, taip pat palaikantis Bluetooth v4.2. Teorinė Wi-Fi sparta ribota ir siekia 433 Mbps. 7.1 garsas išvedamas paauksuotais audio lizdais arba S/PDIF pagalba.
