Legenda su geresne pabaiga: „ASRock B550 Steel Legend“ pagrindinė plokštė

Žvilgsnis iš arčiau į B550 Steel Legend

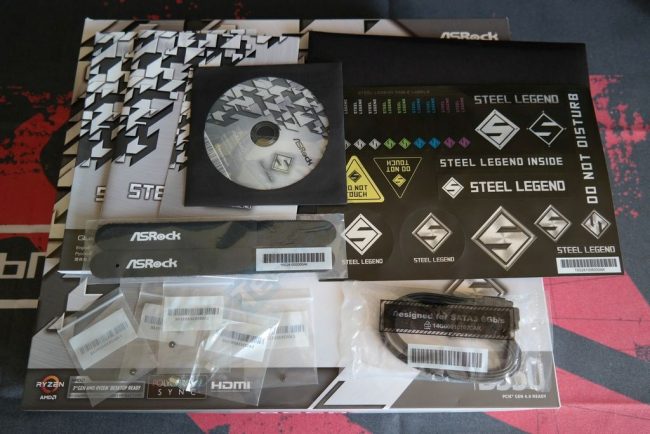

Gamintojas ant pakuotės akcentuoja 14-os fazių VRM grandinę, PCIe 4.0 specifikacijos M.2 lizdą, 2,5 Gbps spartos vielinį tinklą, RGB pašvietimo galimybę ir t.t. Jaunesnio amžiaus publika įvertins pridedamus firminius lipdukus, o mėgstantys korpuse „firminę“ tvarką pasinaudos medžiaginiais Velcro surišėjais. Tiesa, SATA duomenų kabelių tik 2 vietoje 4.

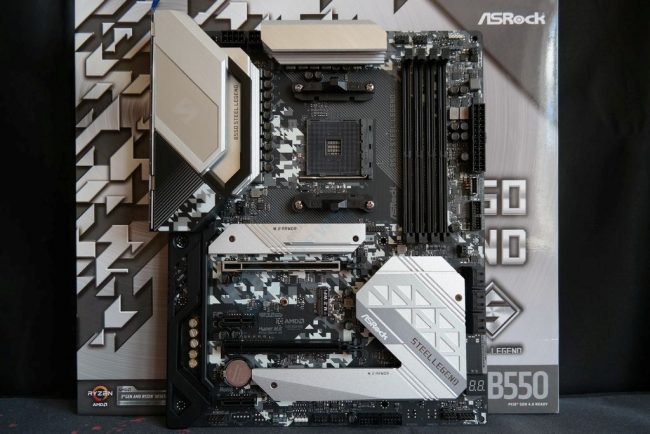

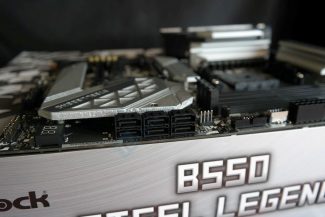

„Steel Legend“ serijos pagrindinę plokštę su niekuo neišeina supainioti, kaip ir „Taichi“ modelius įmanoma supainioti nebent tarpusavyje. Kamufliažinė trijų spalvų (juoda, pilka, balta) tematika matoma beveik ant visos montažinės plokštės, tačiau lopinėlis rašto įterptas ir ant I/O dangtelio, kurio centre esanti raidė S yra iliuminuota RGB pašvietimu. Antroji RGB zona yra ant mikroschemų rinkinį aušinančio radiatoriaus, kur jau pilnas „Steel Legend“ pavadinimas. Be I/O dangtelio „Steel Legend“ turi ir dar kelis plastmasinius aksesuarus, kaip dangtelį virš garso posistemės zonos ir juodos spalvos apvadą aplink vieną iš VRM radiatorių. Pagrindinė plokštė – ATX (30,5 cm x 24,4 cm) formato. Išplanavime didelių bėdų nėra: pagrindinis PCIe x16 lizdas pakankamai toli nuo AM4 lizdo, Gen 4 specifikaciją palaikantis M.2 lizdas turi savo atskirą radiatorių, baterija ir CLR_CMOS jungiklis patalpinti tokiose vietose, kad priėjimas prie jų nereikalautų vaizdo plokštės išėmimo. Apatiniame dešiniajame kampe smagu matyti Dr. Degub ekranėlį, kuris yra vienas iš pagrindinių „Steel Legend“ kozirių.

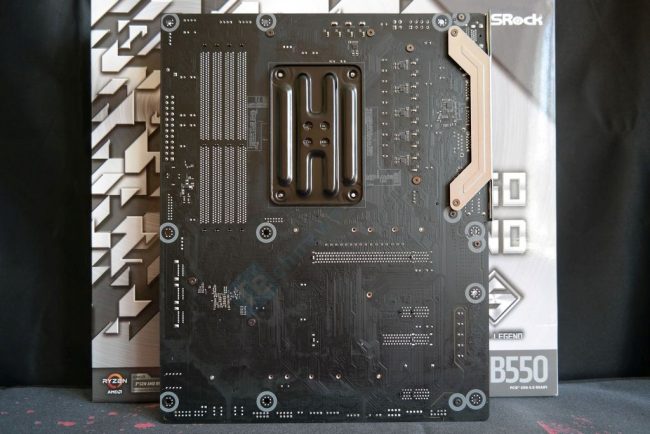

Iš kitos montažinės plokštės pusės iškart matosi, kad „B550 Steel Legend“ turi tik vieną elektrinį PCIe x16 lizdą. Panašu, kad VRM grandinė turi fazių dubliuotojus, tačiau tai galutinai paaiškės apžiūrėjus motininę plokštę iš arčiau.

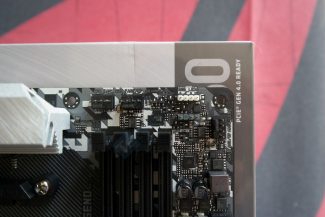

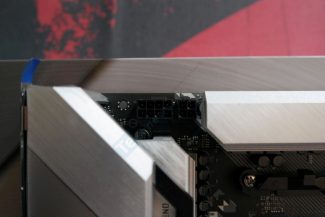

„B550 Steel Legend“ gavo 8-pin + 4-pin EPS12V maitinimo lizdų kombinaciją, tačiau 4-pin pajungimas nėra būtinas netgi spartinant 16-os branduolių „Ryzen 9 3950X“. 8-pin lizdo gali nepakakti nebent spartinant 3950X pačiu ekstremaliausiu būdu, t.y. pasitelkiant skystą azotą. Kitame PCB krašte randame CPU_FAN1 (1 A) ir CPU_FAN2/WP (3 A) 4-pin lizdus. Gera žinia ta, kad jiems suteiktas atskiras valdymas ir papildomas CPU_FAN2/WP lizdas nėra „veidrodinis“. Balta spalva pažymėta 4-pin (12 V, 3 A) RGB galvutė, kuomet adresatinė ARGB galvutė (5 V, 3 A) vartotojo patogumui išskirta pilka spalva. Tą patį „ASRock“ galėjo padaryti ir su CPU_FAN lizdais.

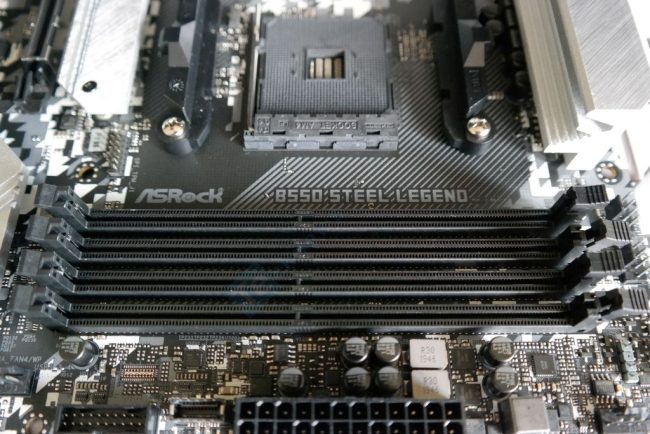

„B550 Steel Legend“ maksimaliai palaiko iki 128 GB operatyviosios atminties, kurios dažnis teoriškai gali siekti 4733+ (OC) MHz nepriklausomai nuo to, ar naudojamas „Matisse“ („Ryzen 3000“), ar „Renoir“ („Ryzen 4000“ APU) procesorius. DDR4 moduliai gali turėti ir ECC klaidų taisymą, tačiau privalo būti un-buffered tipo. Pasirinkta daisy chain takelių išdėstymo topologija.

Po ATX24V lizdu patalpintos standartinės 19-pin ir C tipo vidinės galvutės. Kas tikėjosi, jog C tipo lizdas yra Gen 2 specifikacijos, gali nusivilti. Abu lizdai yra USB 3.2 Gen 1 kartos, todėl jų pralaidumas ribojamas iki 5 Gb/s. Greta CHA_FAN4/WP (2 A) 4-pin lizdas.

Pagrindinė plokštė viso turi du mechaninius PCIe x16 lizdus. Tradiciškai pagrindinis yra mechaniškai sustiprintas. Jo elektrinis pralaidumas priklauso nuo naudojamo procesoriaus: su „Matisse“ įgalinamas PCIe 4.0 režimas, kai su „Renoir“ APU apsiribojama lėtesniu PCIe 3.0 protokolu. Abiem atvejais antrojo mechaninio x16 lizdo pralaidumas ribojamas iki PCIe 3.0 x4. Smulkesniems įrenginiams, pavyzdžiui, diskretinei garso plokštei, skirta PCIe 3.0 x1 lizdų pora. „B550 Steel Legend“ palaiko (2-way, Quad) „CrossFireX“ ir turi papildomą M.2 Key E lizdą, į kurį galima statyti 2230 formato WiFi/BT modulį.

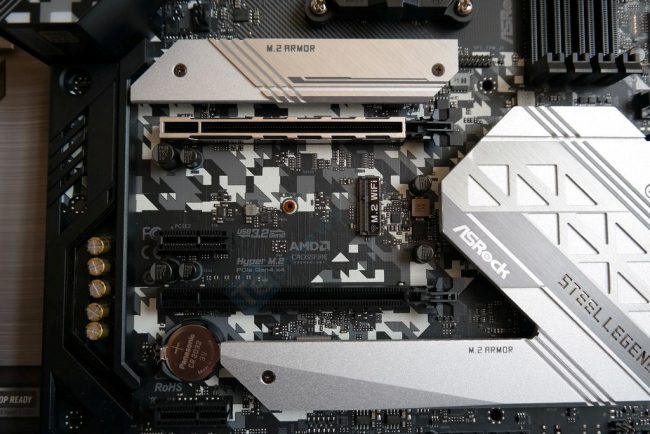

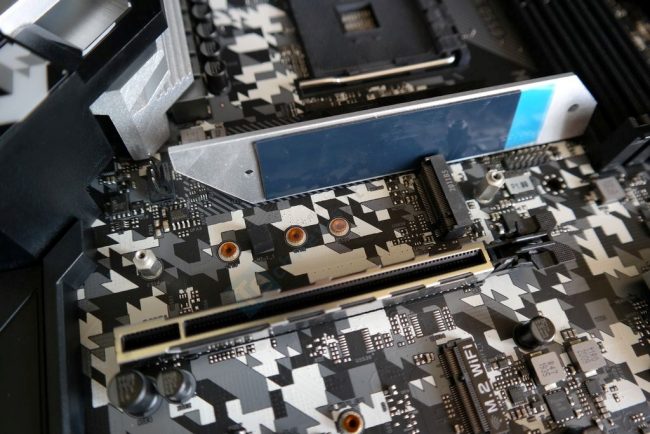

Virš pagrindinio PCIe x16 lizdo esantį M.2 lizdą „ASRock“ vadina Hyper M.2 lizdu. Jis palaiko vien PCIe magistralę naudojančius SSD kaupiklius. Maksimalus telpantis formatas yra 2280. Šio lizdo pralaidumas vėlgi priklauso nuo naudojamo procesoriaus. „Matisse“ leidžia įgalinti Gen 4 protokolą, teoriniam duomenų pralaidumui siekiant 64 Gb/s. Naudojant „Renoir“ APU teks pasitenkint dvigubai lėtesniu Gen 3 specifikacijos Hyper M.2 lizdu.

Antrąjį M.2 lizdą ir B550 mikroschemų rinkinį aušina bendras M.2 Armor radiatorius. Į šį lizdą galima statyti tiek PCIe, tiek SATA magistralės SSD kaupiklį. Maksimalus telpantis formatas 22110. Kalbant apie šį lizdą yra du svarbūs niuansai. Jis dalinasi pralaidumu su dviem SATA portais, be to, sparta ribojama iki PCIe 3.0 x2, maksimaliam pralaidumui siekiant tik 16 Gb/s.

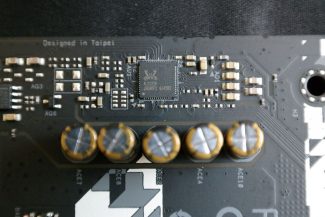

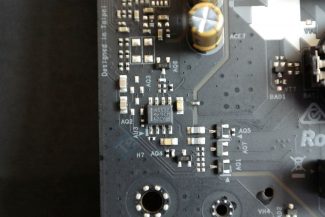

Garso posistemę sudaro „Realtek ALC1220“ garso kodekas, 600 omų ausines gebantis pamaitinti „Texas Instruments NE5532“ operacinis stiprintuvas bei Fine Gold serijos elektrolitiniai kondensatoriai iš „Nichicon“. Tradiciškai posistemė yra atskirta nuo likusios montažinės plokštės ir turi atskirus kairės/dešinės pusių audio takelius. Motininei plokštei taip pat priklauso papildomas Nahimic Audio programinis paketas.

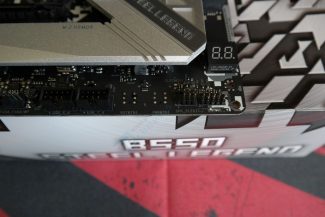

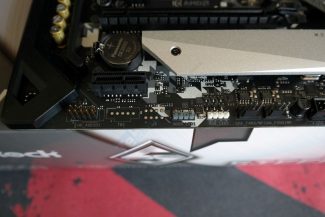

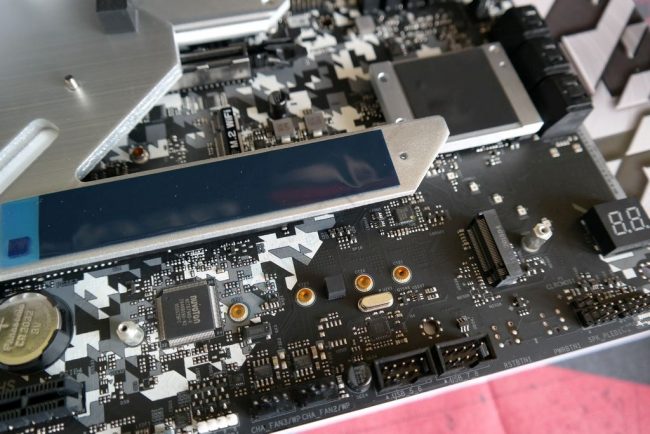

Tuščios vietos ties vidine Thunderbolt 3 jungtimi ir on board mygtukais sako, kad „ASRock“ šią montažinę plokštę naudoja aukštesnės serijos, pavyzdžiui, „Taichi“, pagrindinei plokštei. Apatinėje PCB dalyje patalpinta dar viena RGB+ARGB galvučių pora, du vidiniai USB 2.0 lizdai, likę du iš penkių CHA_FAN/WP lizdų, BIOS nustatymus anuliuojantis CLR_CMOS trumpiklis ir Dr. Debug ekranėlis, identifikuojantis POST problemas.

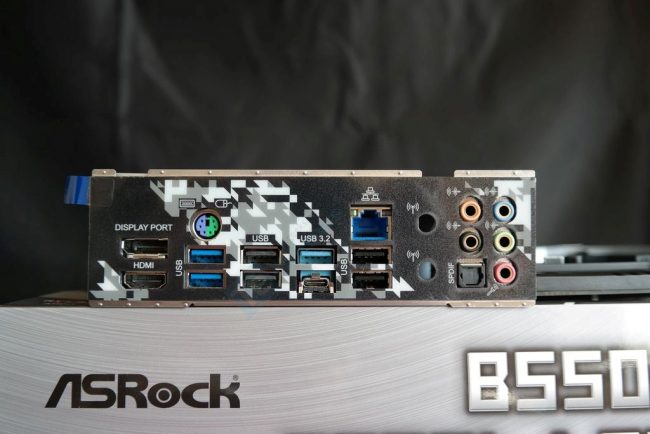

Skydeliu uždengtoje I/O jungčių panelėje randame keturis USB 2.0 lizdus (juoda spalva), du USB 3.2 Gen 1 (ryškiai mėlyna spalva) ir A bei C tipų USB 3.2 Gen 2, kurie siūlo 10 Gb/s pralaidumą. Seno tipo klaviatūroms/pelėms skirtas PS/2 portas. Vaizdas iš „Renoir“ APU gali būti išvestas pasinaudojant HDMI 2.1 arba DisplayPort 1.4 lizdais. Pirmasis palaiko 4096 x 2160 @60 Hz, antrasis 5120 x 2880 @120 Hz. Abi išvestys gali būti naudojamos vienu metu, bet HDR turinį palaiko tik HDMI. Vielinis tinklas valdomas „Realtek RTL8125GB“ modulio, kurį jau buvome aptikę „MSI MPG X570 Gaming Carbon WiFi“ pagrindinėje plokštėje. Maksimali teorinė sparta 2,5 Gbps. Greta paliktos ertmės pravesti WiFi antenas, jeigu būtų sugalvota integruoti bevielio tinklo modulį.
