Renkamės 100 eurų kainuojančią ATX formato B450 pagrindinę plokštę

Žvilgsnis į ASRock Fatal1ty B450 Gaming K4

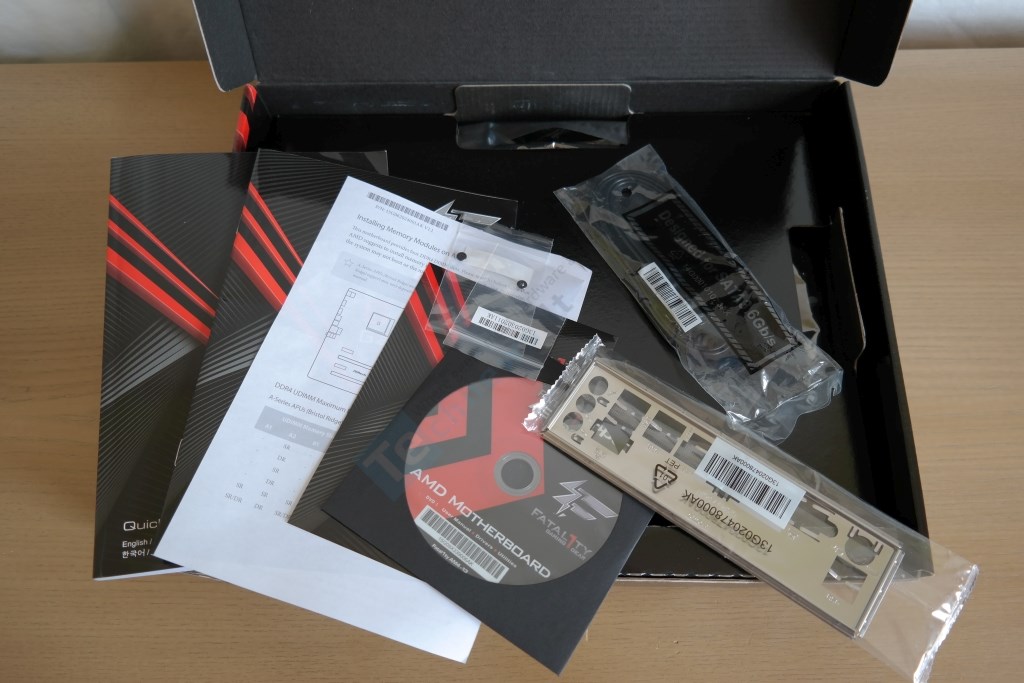

Raudona spalva yra neatsiejama „Fatal1ty“ produktų palydovė. Jos yra ir ant dėžutės ir ant vartotojo gidų su tvarkyklių CD. Be jų „ASRock“ pateikia brošiūrą, pamokančią teisingai įdiegti operatyviąją atmintį, porą varžtelių M.2 SSD įtvirtinimui, du SATA kabelius ir I/O dangtelį.

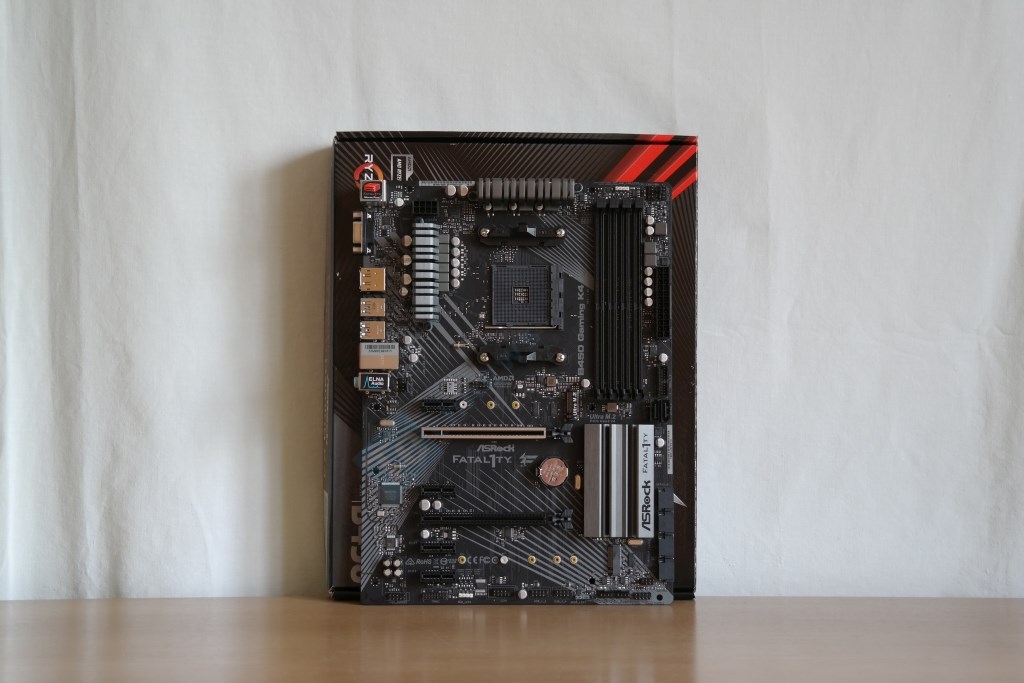

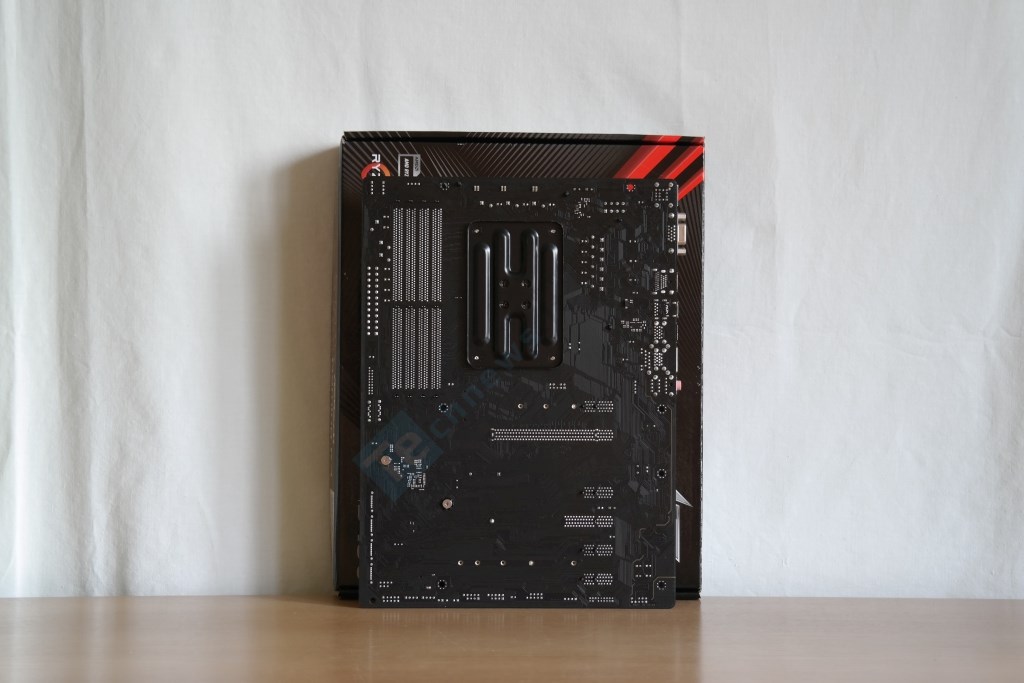

„Gaming K4“ yra truputį siauresnė (22,4 cm vietoje 24,4 cm) nei standartinė ATX formato pagrindinė plokštė. Jos išorinis dizainas tikrai neįmantrus, daugiau neutralus ir neturi sąsajų su „Fatal1ty“ ženklu. Ant matinės juodos montažinės plokštės matomas pilkšvas raštas, kurio tematiką sunku apibūdinti. Mikroschemų rinkinį ir VRM grandinę aušinantys radiatoriai dalinasi ta pačia pilkšva spalva, taip įsiliedami į bendrą estetinį vaizdą. I/O jungtys nėra uždengtos, todėl akiai patrauklesnio papildomo vaizdo neturime.

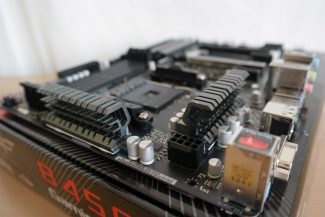

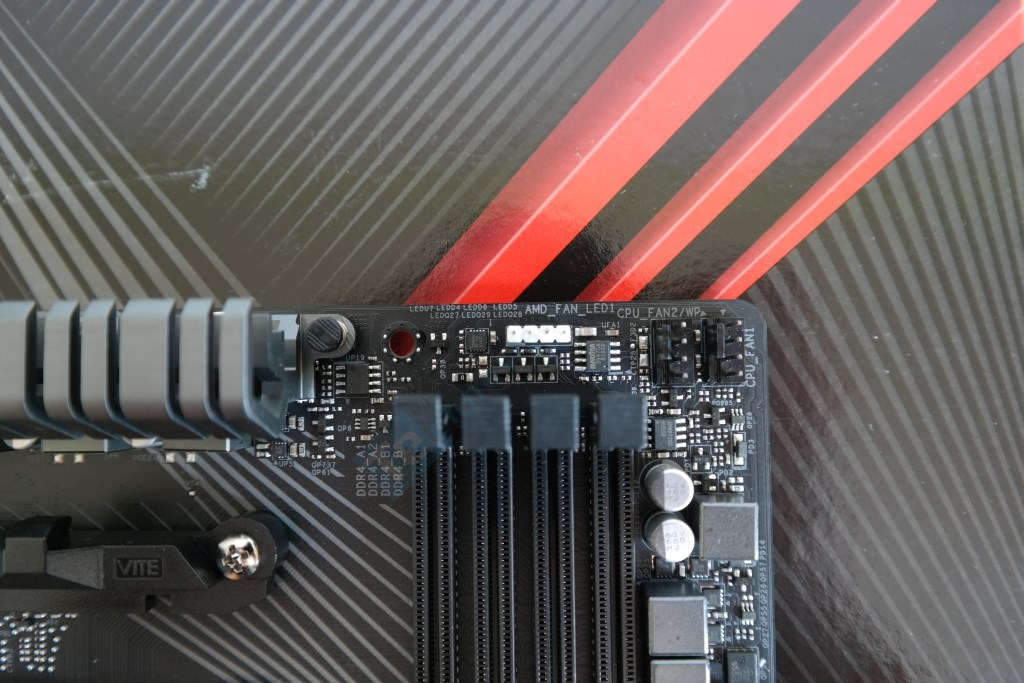

Į kampą tarp radiatorių pastatytas vienas 8-pin EPS12V maitinimo lizdas. Kitame kampe turime CPU_FAN1 (1 A) ir kombinuotą CPU_FAN2/WP (2 A) lizdus. Čia taip pat randame AMD_FAN_LED1 4-pin (12 V, 3 A) galvutę, kurią galima panaudoti RGB juostelių, kurių ilgis neviršija 2,5 metro, prijungimui. Pirmasis CHA_FAN1/WP lizdas yra už audio jungčių panelės. Jis, kaip ir likę kiti du, geba automatiškai atpažinti ar prijungtas 3-pin, ar 4-pin (PWM) ventiliatorius.

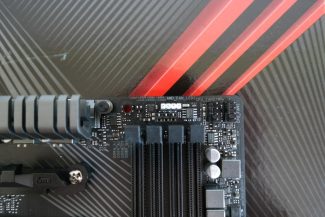

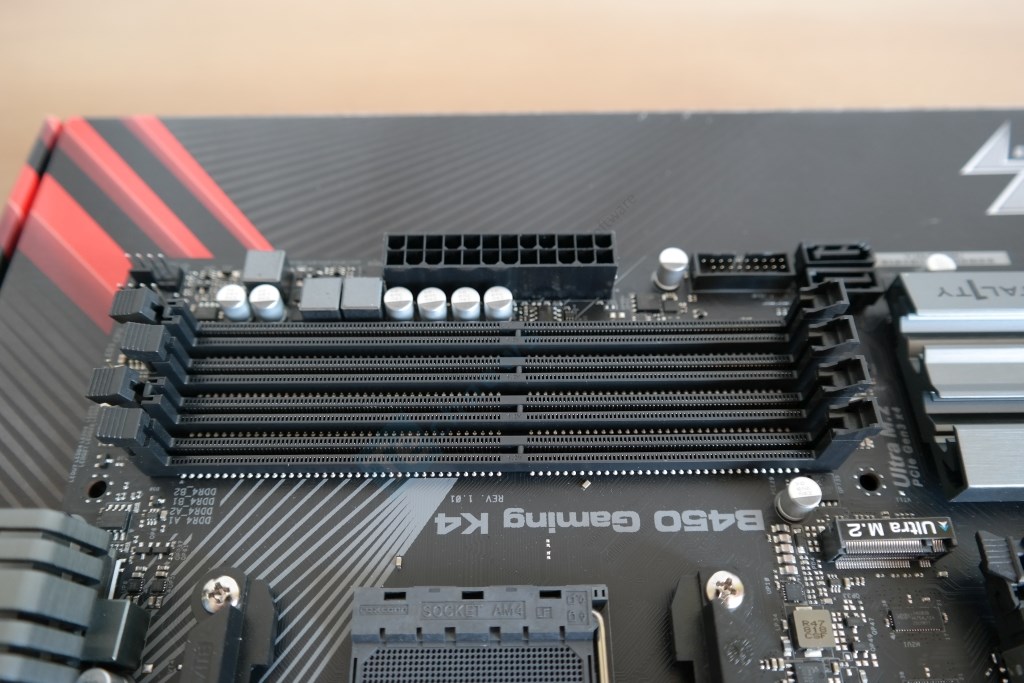

DDR4 moduliams skirti keturi DIMM lizdai, kuriuose galima integruoti iki 64 GB neregistruotos operatyviosios atminties. Nepriklausomai nuo procesoriaus, maksimalus palaikomas dažnis OC režimu siekia 3200 MHz. „ASRock“ yra konservatyvi ir atsižvelgdama vien į procesorių oficialiai norodo, kad ši B450 pagrindinė plokštė kartu su „Ryzen 2xxx“ procesoriais, skirtingai nei „Fatal1ty“ ir „Taichi“, kurios turi X470 mikroschemų rinkinį, palaiko ne 2933 MHz atmintį, o 2667 MHz DDR4 atmintį.

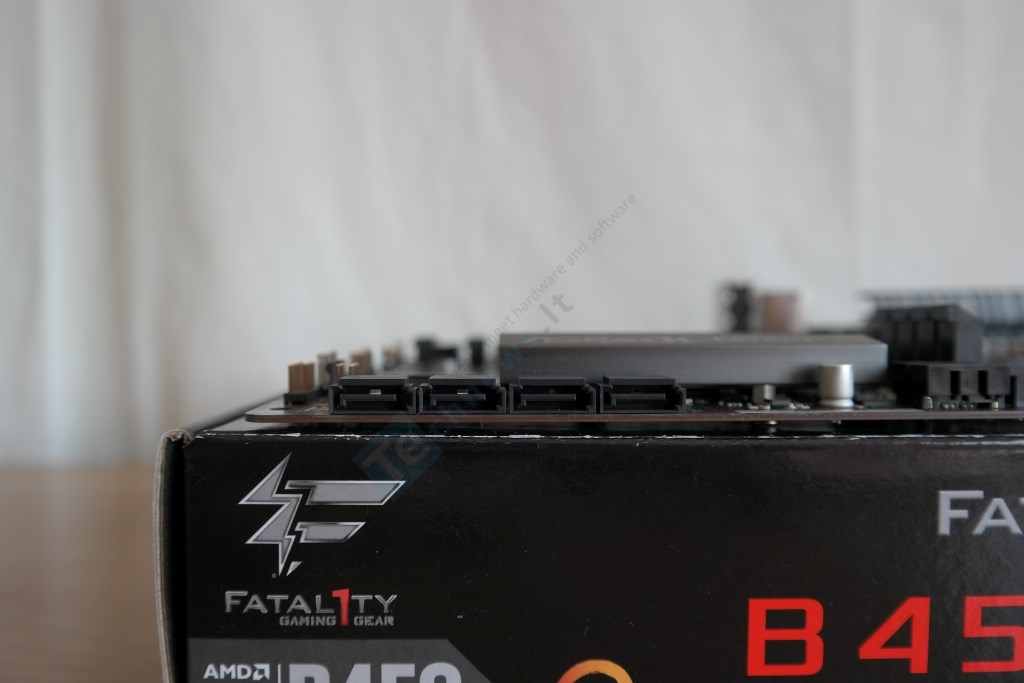

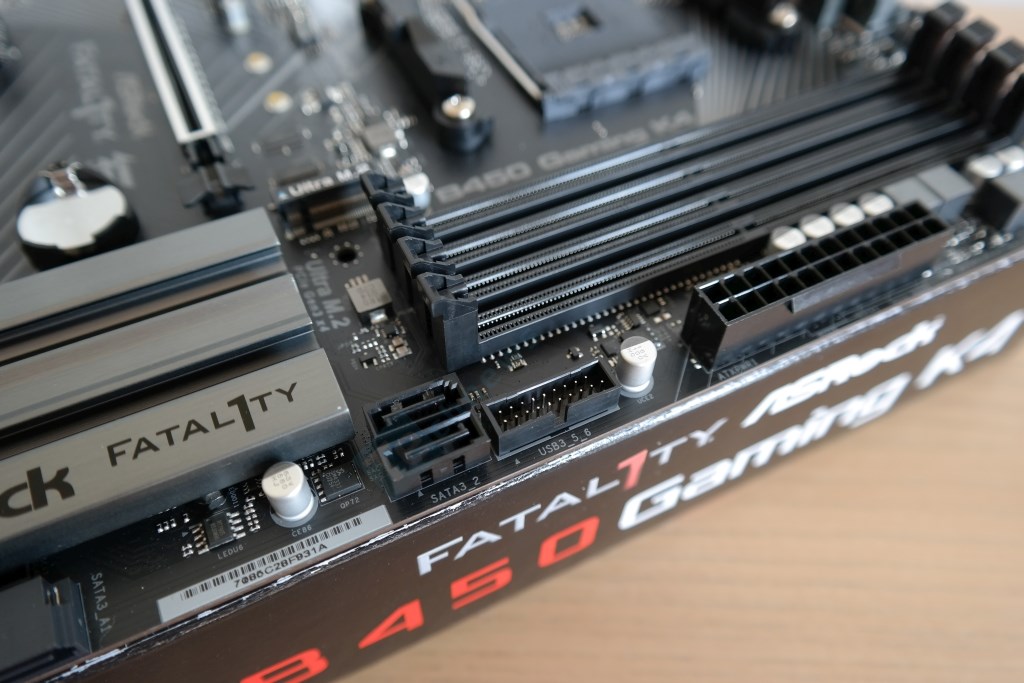

„Gaming K4“ turi šešis SATA III 6 Gb/s portus. Du statmeni (po USB 3.1 Gen 1 galvute) ir du paguldyti žemiausiai yra prijungti prie B450 mikroschemų rinkinio, todėl palaiko 0, 1 ir 10 tipų RAID masyvūs. Likusių pora yra valdoma trečios šalies „ASMedia ASM1061“ valdiklio ir RAID nepalaiko. Prie B450 prijungti statmeni SATA portai dalinasi pralaidumu su M2_2 lizdu.

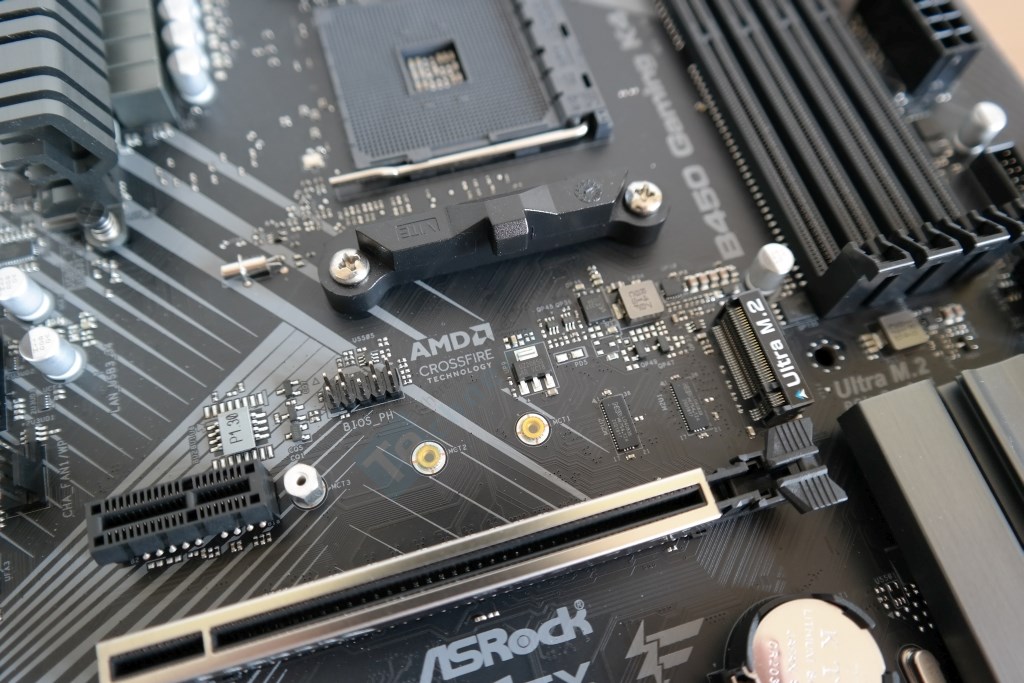

Maksimalus M2_2 lizdo pralaidumas siekia 16 Gb/s, o susiejimas su SATA portais reiškia, kad jame galima montuoti ne tik PCIe, bet ir SATA magistralę naudojantį SSD, kurio ilgis gali siekti 110 mm. Pagrindinis (M2_1) M.2 lizdas, kurio pralaidumas siekia 32 Gb/s, yra įrengtas virš pirmojo PCIe 3.0 x16 lizdo. Jis tinka 2242, 2260 ir 2280 formato PCIe magistralę naudojančiam SSD kaupikliui, tačiau reikia žinoti, kad pasinaudojus šiuo lizdu bus atjungtas antrasis PCIe 3.0 x16 (x4) lizdas ir bus netekta „CrossFireX“ palaikymo.

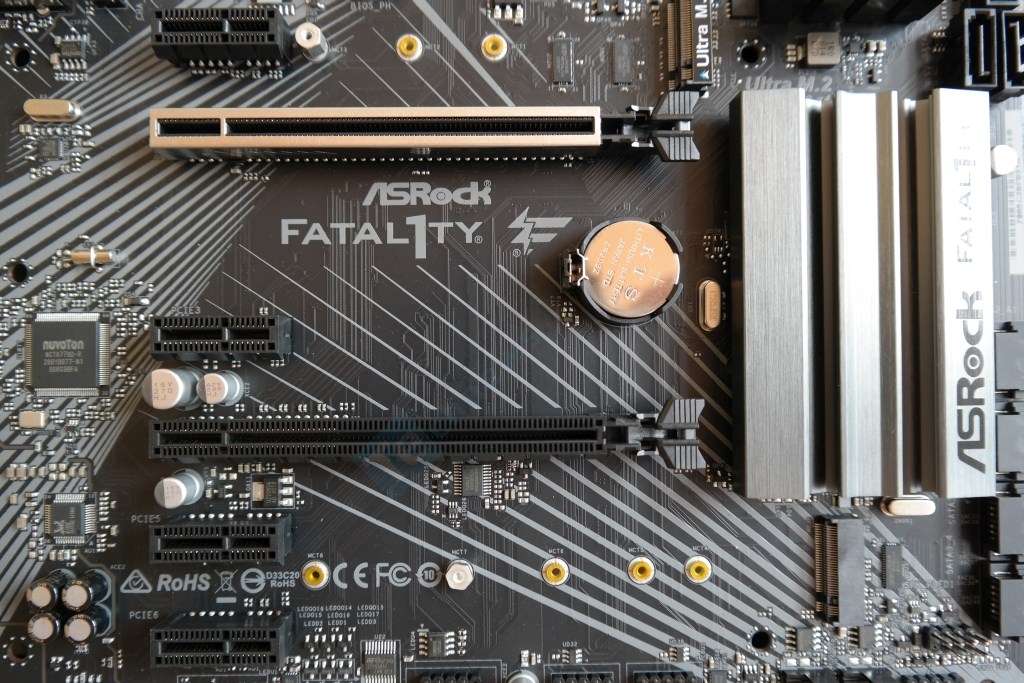

„Gaming K4“ siūlo du PCIe 3.0 x16 lizdus, kurių vienas, pagrindinis, yra sustiprintas (Steel Slot). Įdomu, kad antrasis taip pat yra 3.0 specifikacijos, tačiau jo realus pralaidumas apribotas iki x4. Virš pagrindinio PCIe 3.0 x16 lizdo pastatytas vienas PCIe 2.0 x1 lizdas, paliekant pakankamai vietos didžiausiems oriniams CPU aušintuvams. Tarp mechaninių x16 lizdų vietos taip pat daugybė tiems, kurie sugalvos pasinaudoti 2-way „CrossFireX“. Ant PCB matome dar tris PCIe 2.0 x1 išplėtimo lizdus.

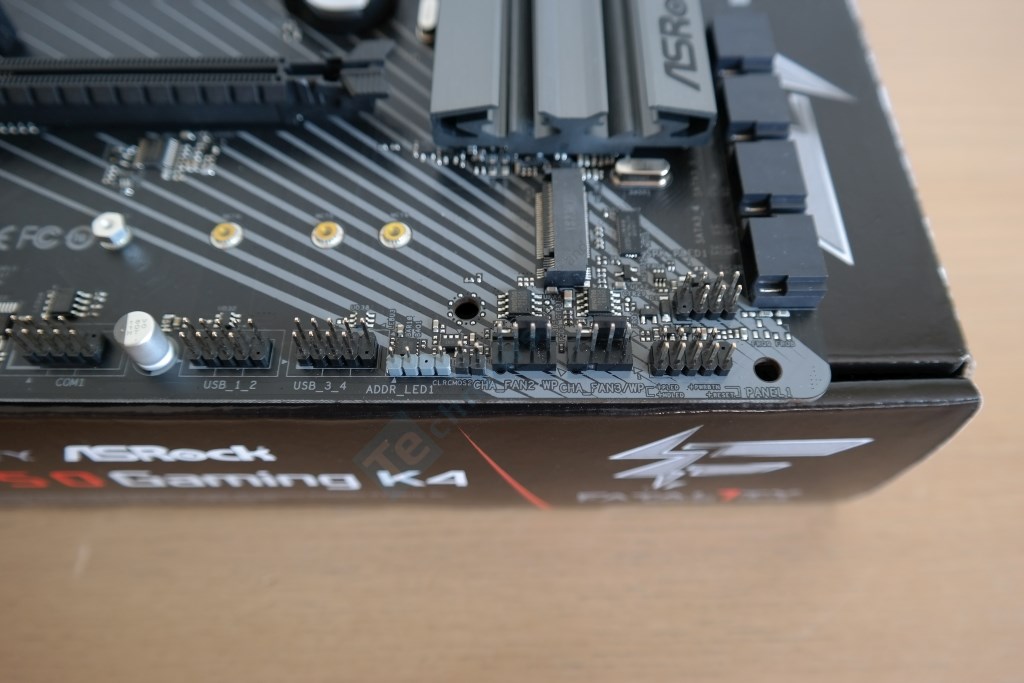

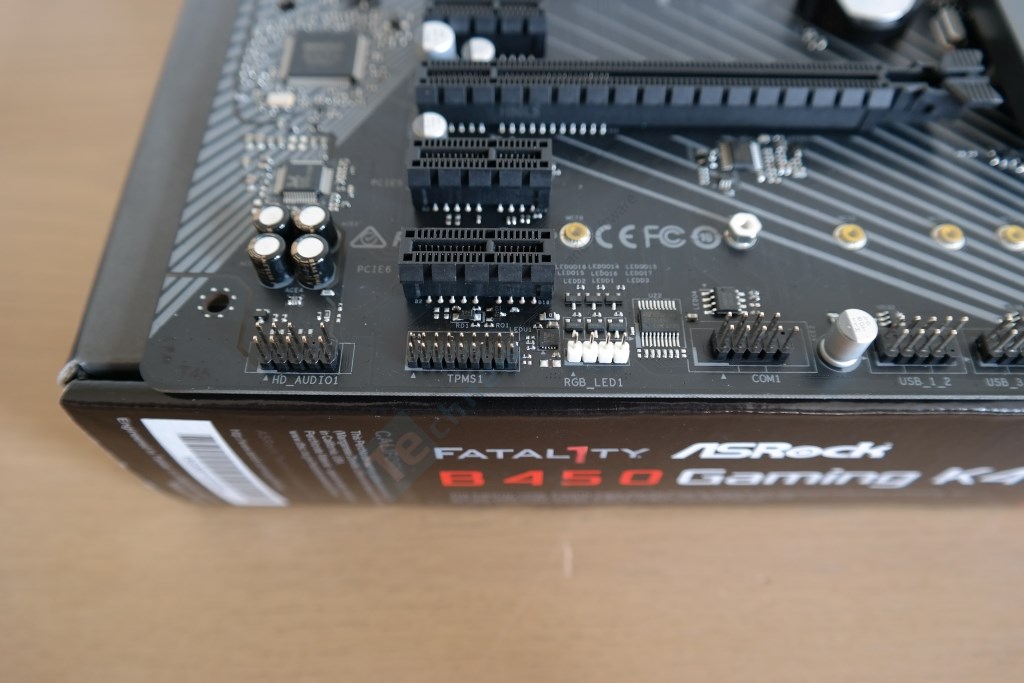

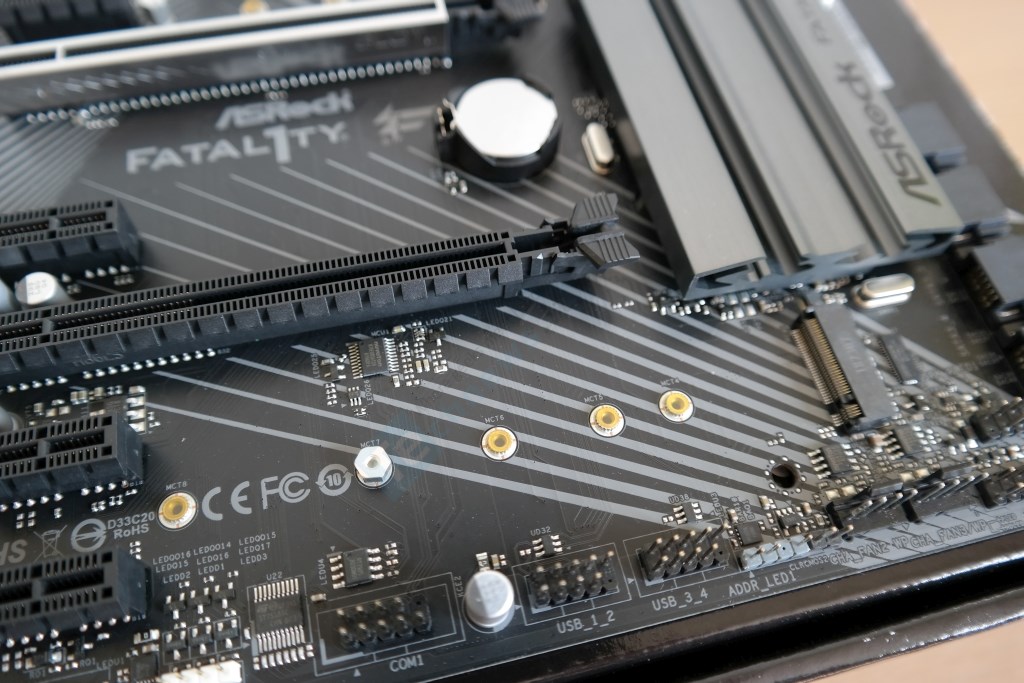

Apatinėje PCB dalyje randame dvi USB 2.0 galvutes, kombinuotus CHA_FAN2/WP ir CHA_FAN3/WP lizdus (abu po 2 A), taip pat greta vienas kito CLR_CMOS trumpiklį ir adresatinę 3-pin RGB (5 V, 3 A) galvutę. Kitame krašte integruota dar viena RGB galvutė, šįkart 4-pin (12 V, 3 A).

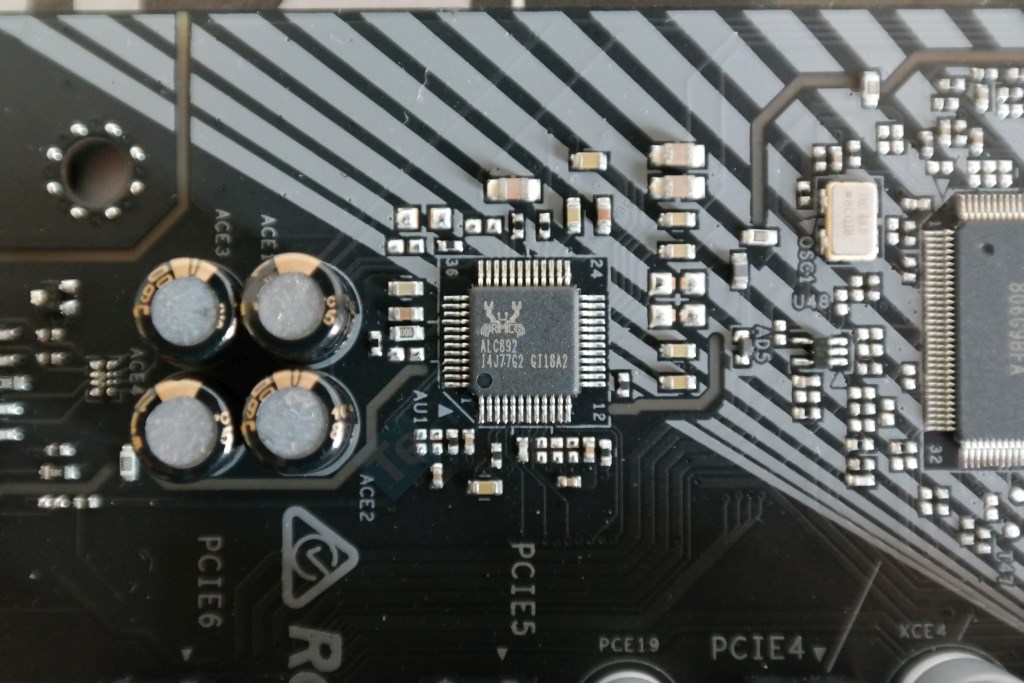

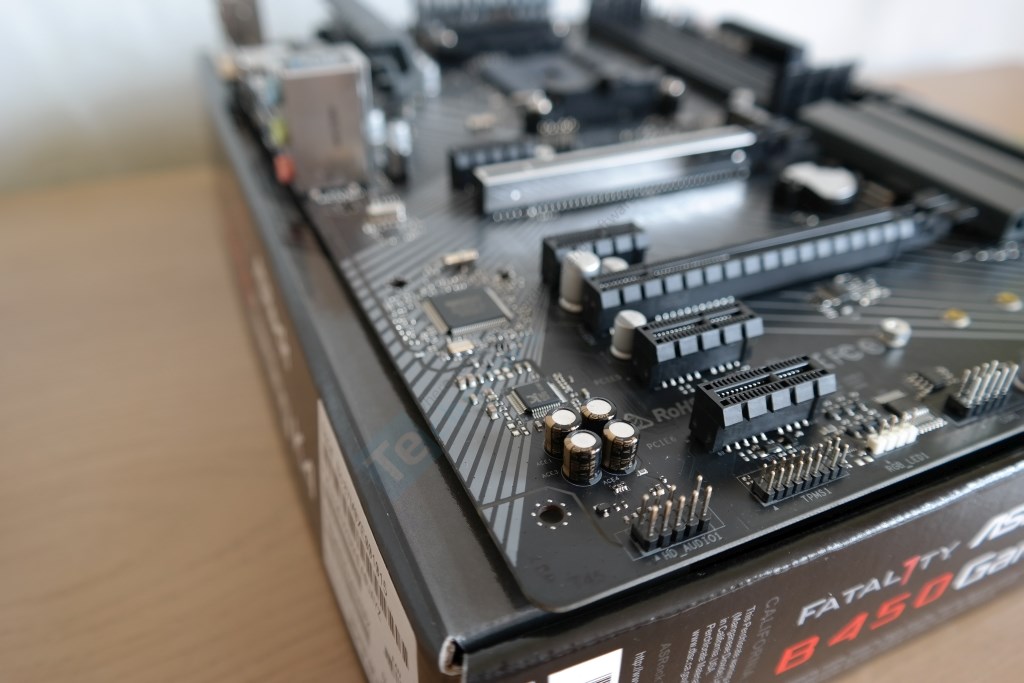

Garso posistemė yra atskirta nuo likusios PCB dalies, o kairysis ir dešinysis kanalai turi atskirus PCB takelius. Už garsą atsakingas biudžetinis 7.1 kanalų „Realtek ALC892“ garso kodekas. „ASRock“ pasirinko ELNA pagamintus polimerinius kondensatorius, kurie turi 105 °C reitingą. Deja, bet šioje PCB dalyje tai yra visiškai neaktualu. Savaime suprantama, garso posistemėje nėra atskiro ausinių stiprintuvo. Papildomai priskirtas programinis Creative Sound Blaster Cinema 5 programinis paketas.

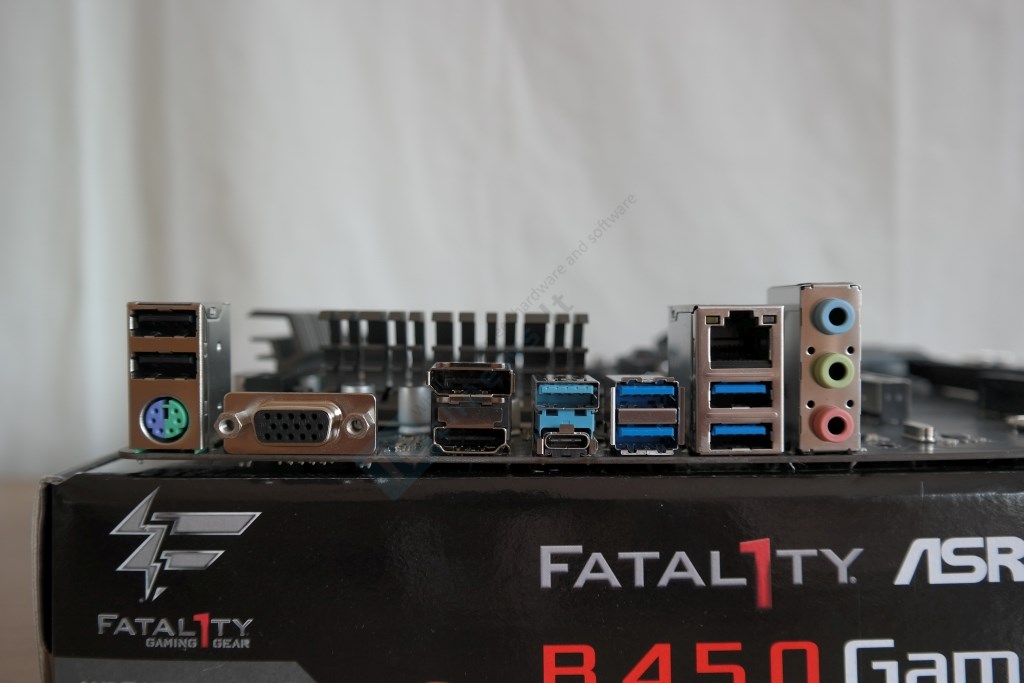

Iš senstelėjusių jungčių I/O panelėje randame porą USB 2.0 portų ir PS/2. Čia taip pat yra keturi USB 3.1 Gen 1 (5 Gb/s) portai ir po vieną 10 Gb/s užtikrinančius A ir C tipo USB 3.1 Gen 2 portus. Laidinis tinklas sujungtas su „Realtek RTL8111H“ moduliu. Iš APU vaizdą išvesti galima pasinaudojant vieną iš trijų skirtingų išvesčių: VGA (1920 x 1200@60 Hz), HDMI 1.4 (4096 x 2160@24 fps) arba DisplayPort 1.2 (4096 x 2160@60 Hz). Tik trys audio išvestys reiškia, kad prijungiant 7.1 sistemą reikės naudoti korpuso priekinėje panelėje esančią audio išvestį.
