600 W „Enermax RevoBron“: bronza su aukštesnės prabos danga

Po gaubtu

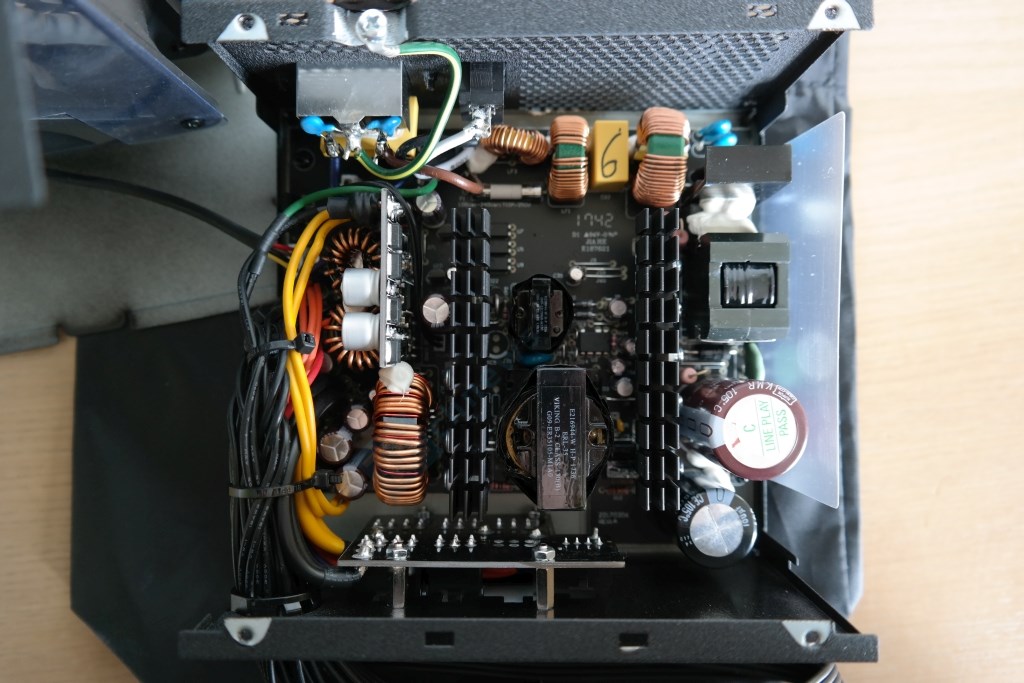

Biudžetinei klasei priskiriamame „RevoBron“ viduje taip pat sutinkame double forward platformą, pagamintą OEM’o CWT („Channel Well Technology“). Nenuostabu, kad savas gamyklas CWT kompanijai anksčiau pardavusi „Enermax“ dažniausiai su užsakymu kreipiasi būtent į šį OEM’ą. Kaip matome, platforma labai kompaktiška ir maitinimo šaltinio korpusas galėtų būti netgi dar trumpesnis.

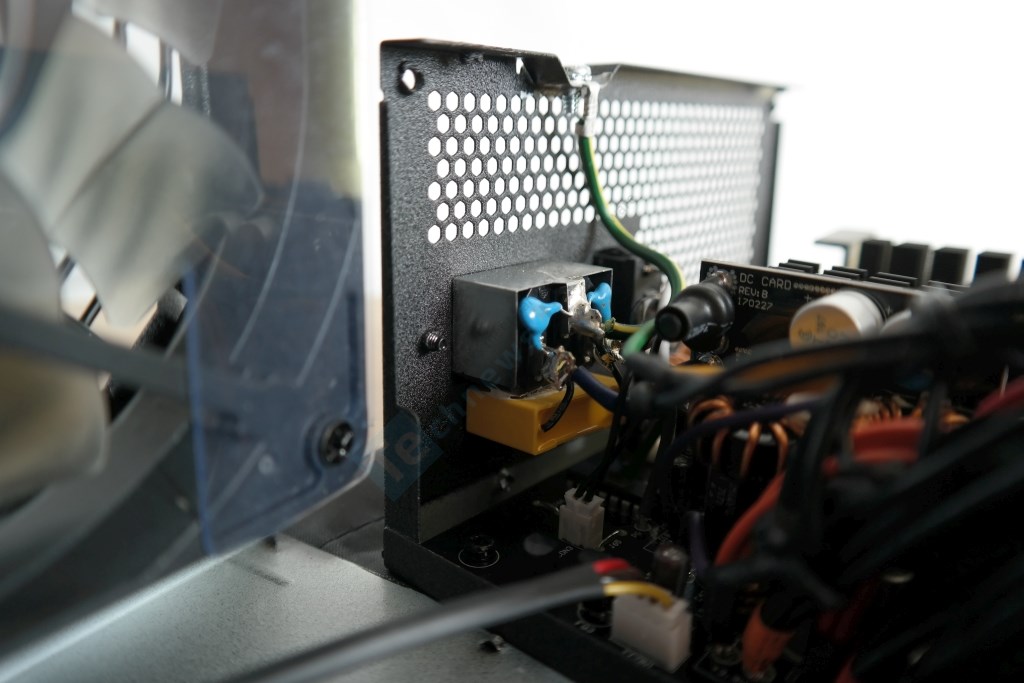

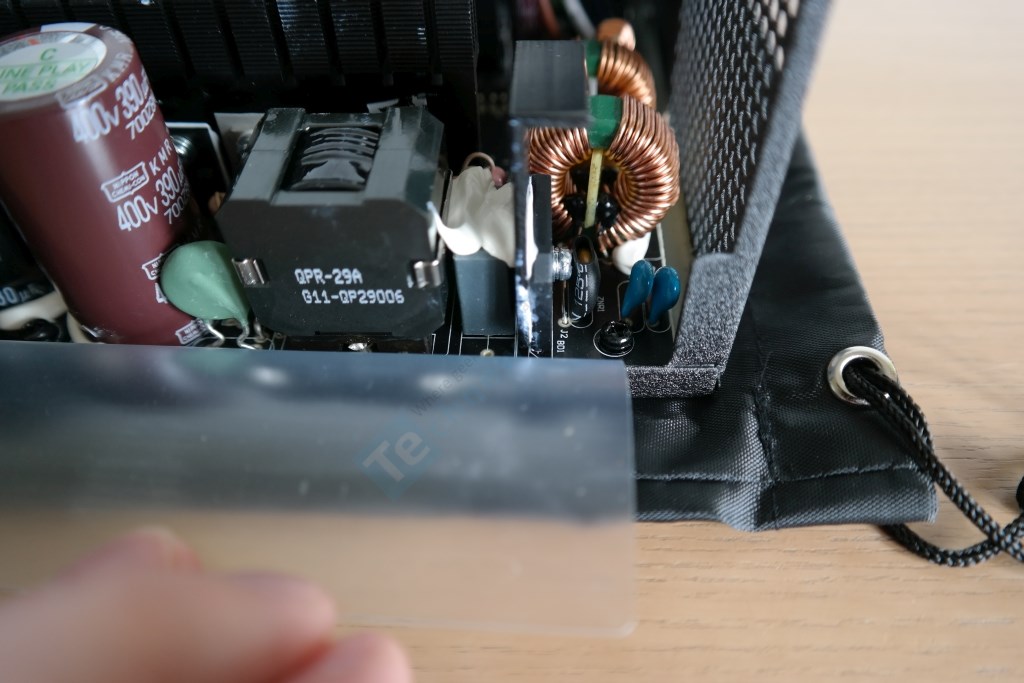

Filtravimas pradedamas už AC lizdo esančiais dviem Y ir vienu X kondensatoriais. Ant montažinės plokštės randame tris rites, dar vieną X kondensatorių ir papildomą Y porą. Metalo oksido varistorius, kuris laikomas rimtesniu sprendimu, yra pakeistas TVS diodu, tačiau iš esmės pirminio filtravimo zonai priekaištų neturime. Viengubas diodų tiltelis aušinamas papildomu radiatoriumi.

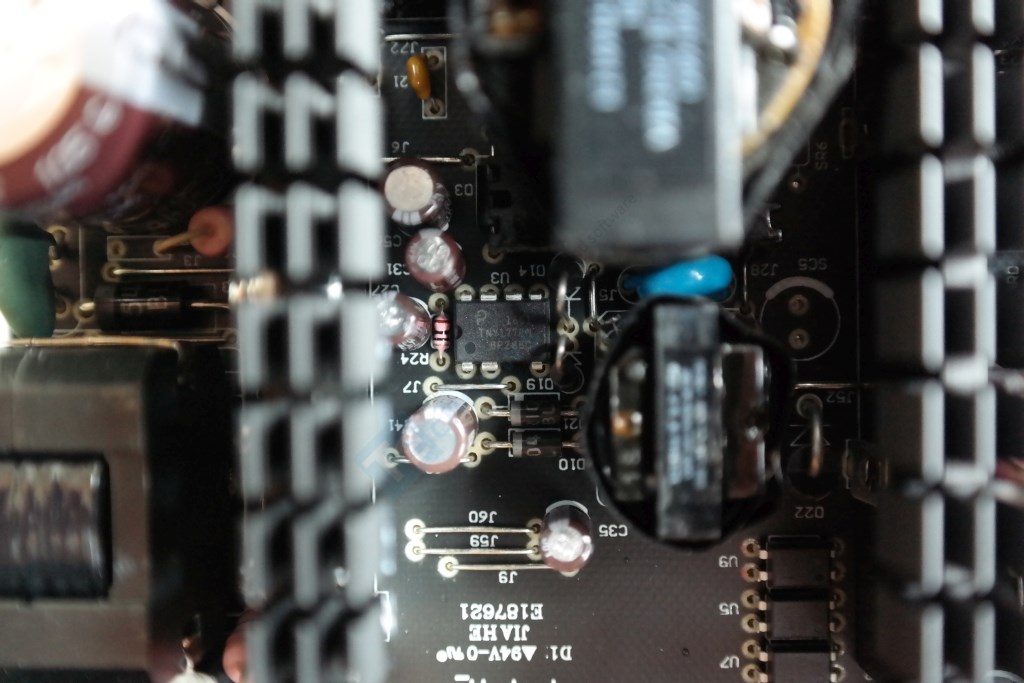

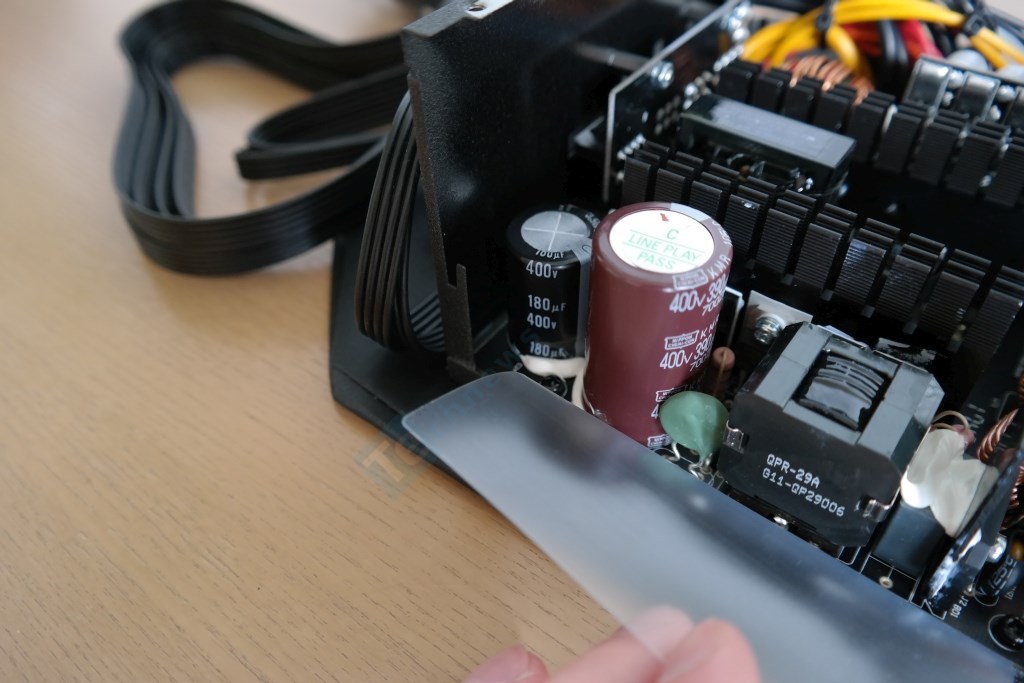

„Enermax“ panaudojo dviejų skirtingų gamintojų pagrindinius elektrolitinius kondensatorius. Vienas (400 V, 390 uF) pagamintas „Nippon Chemi-Con“, antrasis (400 V, 180 uF) kitos japonų kompanijos „Nichicon“. Abu sertifikuoti pakęsti 105 °C karštį – „Enermax“ laikosi ant dėžutės duoto žodžio. Standby valdikliu pasirinktas „Power Integrations TNY177“, už apsaugas atsakingas „Sitronix ST9S429-PG14“.

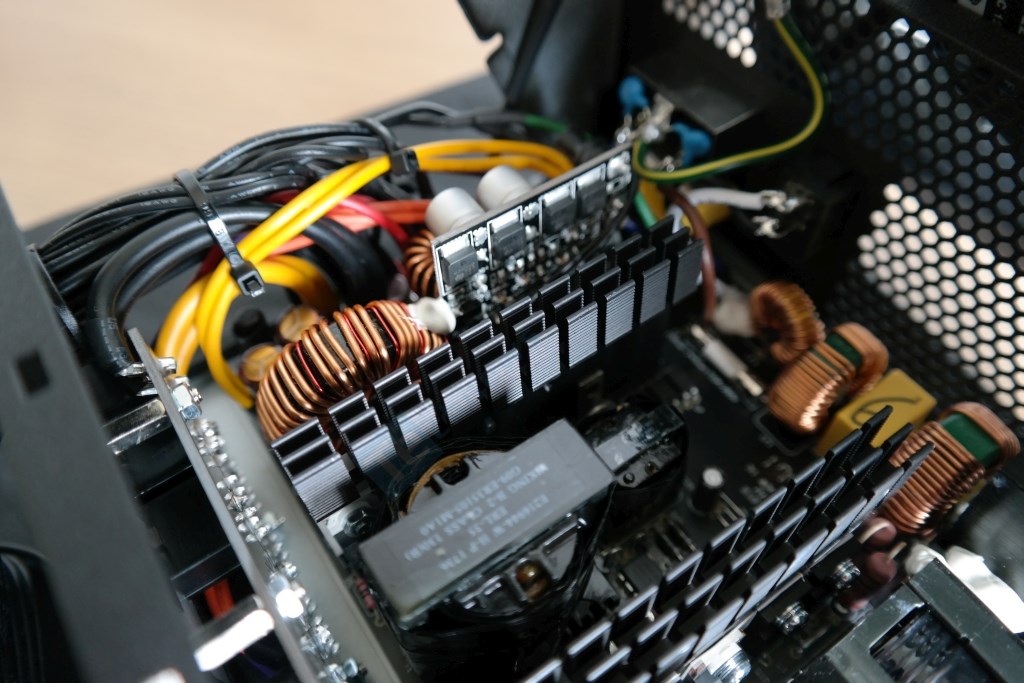

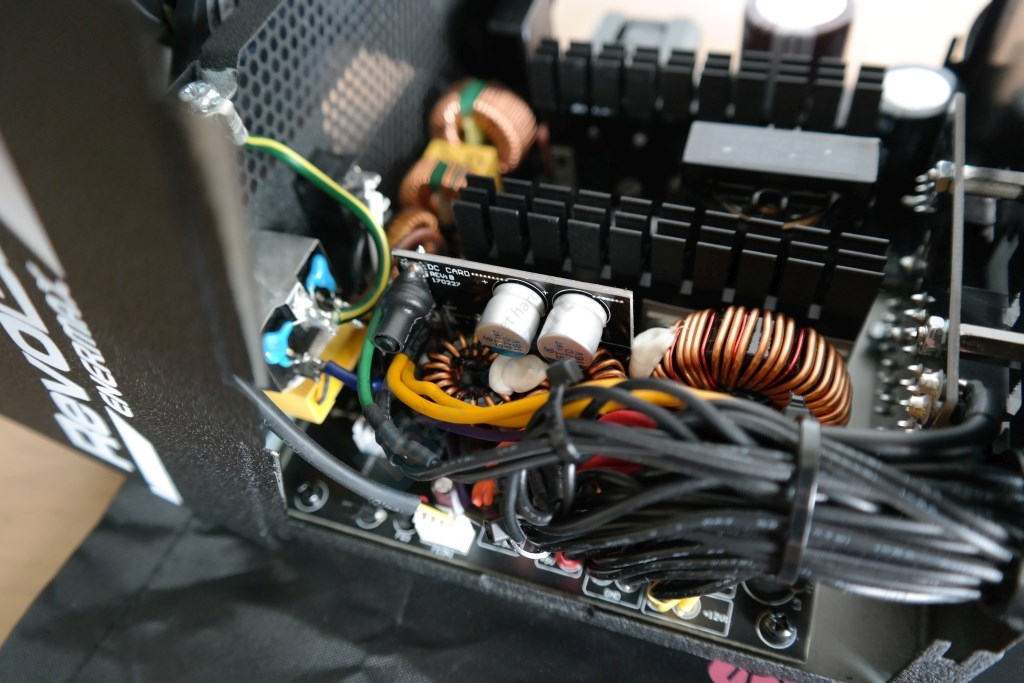

12 V generuojančius komponentus, kaip ir pirminius jungiklius PFC zonoje, aušina identiškas radiatorius. Priežastimi naudoti gana masyvų radiatorių tampa faktas, kad čia naudojami ne įprastiniai MOSFET tranzistoriai, o mažiau efektyvūs ir tuo pačiu labiau kaistantys Šotkio (angl. Shottky) diodai. Mažąsias linijas generuoja DC-DC, su jam priklausiančiu PWM valdikliu ir VRM komponentais. Ant pridėtinės PCB matome porą ne japoniškos kilmės polimerinių kondensatorių, tačiau visi antrinėje zonoje esantys polimeriniai pagaminti „Nippon Chemi-Con“. Dalis priklauso KZE, kita dalis KY serijai, tačiau visi reitinguoti 105 °C.

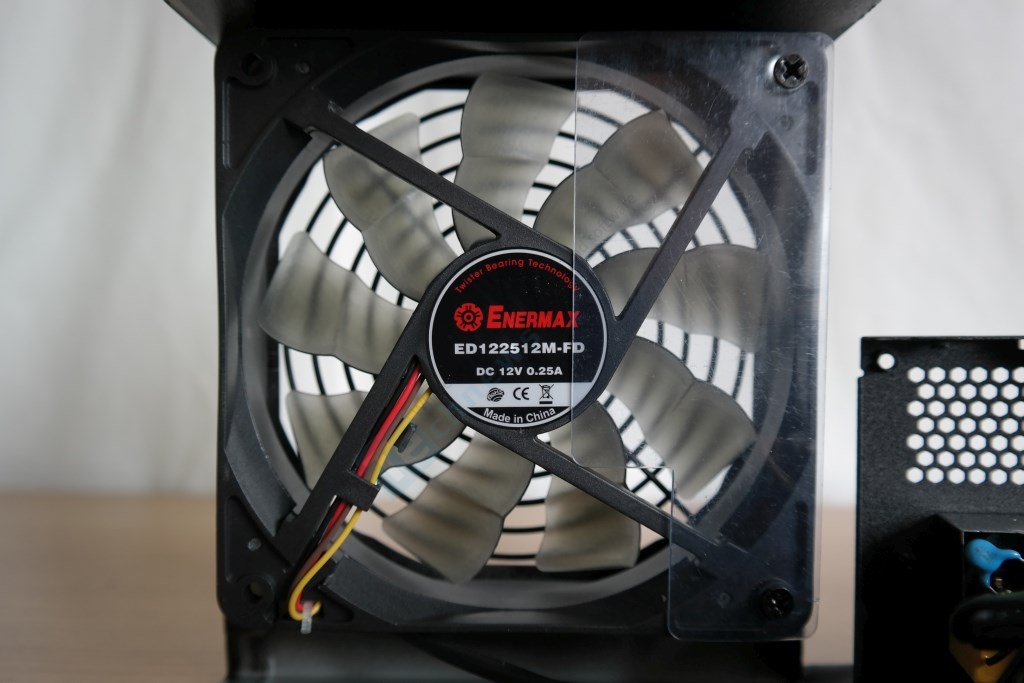

Aktyvus aušinimas patikėtas 120 mm skersmens Twister Bearing guolius turinčiam ventiliatoriui. Priminsime, kad tai modifikuoti slydimo (angl. sleeve) guoliai, tačiau nepaisant elementarios struktūros šie ventiliatoriai laikomi pakankamai patikimais įrenginiais. ED122512M-FD kodu pažymėtas „Enermax“ ventiliatorius reikalauja iki 3 W energijos, deja, jo maksimalūs sūkiai mums nėra žinomi. Kiekvieną kartą prieš įjungiant PSU ventiliatorius 10 sekundžių pasisuka priešinga kryptimi taip nupučiant nuo savęs susikaupusias dulkes.
