Mažiau abejonių kelianti VRM grandinė

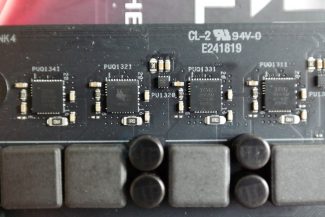

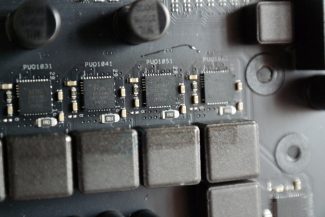

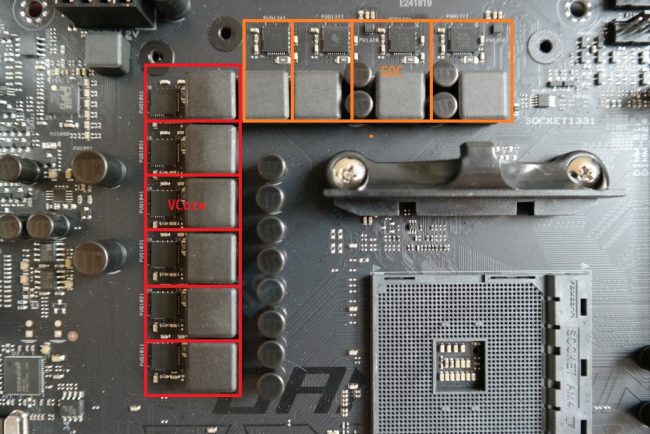

Palyginus „ROG Strix X470-F Gaming“ turimą VRM grandinę su paskiausiai apžvelgtos „Gaming 5 WiFi“, iškart galime pasakyti, kad ji mums kelia daug mažiau abejonių. Grandinės fazių konfigūracija 6+4. Pati svariausia priežastis – šešios VCore fazės, kurios yra tikros, be jokių komponentų padvigubinimo siekiant sudaryti įspūdį, jog VRM grandinė sudaryta iš didesnio skaičiaus fazių nei yra iš tikro. „Asus“ VCore daliai parinko šešis itin efektyvius IR3555M galios blokus, kiekvieno stipriui siekiant 60 A. SOC daliai skirtos keturios fazės, sudarytos iš tų pačių IR3555M galios blokų. Šioje dalyje fazės yra dubliuotos, tačiau dubliuotos pačiu teisingiausiu būdu – panaudojant du IR3599 dubliuotojus.

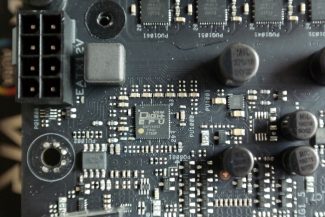

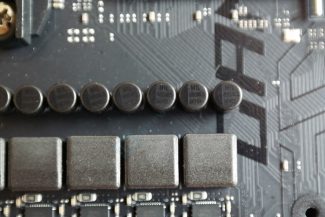

Nenorėdama SOC dalį palikti tik su dvejomis fazėmis, kadangi ASP1405I valdiklis maksimaliai palaiko aštuonis PWM kanalus (šeši atiteko VCore daliai), „Asus“ turėjo imtis dubliavimo ir džiugu, kad buvo pasirinktas pats teisingiausias jo būdas. Visgi nesame tikri, ar išvis reikalingos daugiau nei 2 fazės SOC dalyje, kai jos sudarytos iš tokių galios blokų kaip IR3555M. Iškart prisimename „Asus“ flagmanę „ROG Crosshair VII Hero“, kuri būtent ir turi tik dvi SOC fazes. Filtruojančiais kondensatoriais abejose dalyse pasirinkti 5K reitingo taivanietiški „Apaq“.

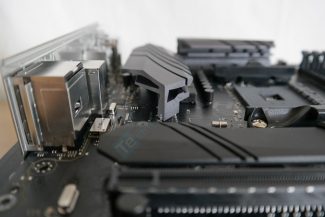

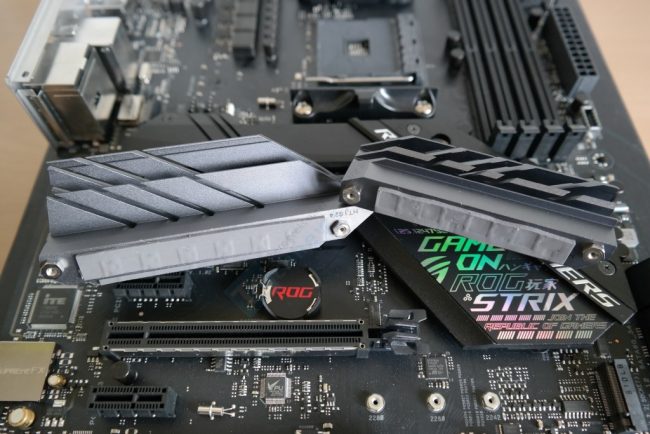

Nedidelį įtarimą kelia virš VRM sumontuoti radiatoriai. Tai gerokai solidesni už tuos, kuriuos pamatėme ant B450 TUF serijos modelio (apžvalga ruošiama), tačiau ir neatrodantys tokie efektyvūs kaip „ROG Crosshair VII Hero“ matyta aušinimo sistema. VCore dalį dengiantis radiatorius sveria 91 gramą, o SOC 67 gramus. Radiatoriai tvirtinami varžtine sistema, taip užtikrinant maksimaliai efektyvų šilumos perdavimą.
