Antrasis „Fractal Design“ bandymas: „Celsius S36“ AIO sistema

Žvilgsnis iš arčiau, specifikacijos

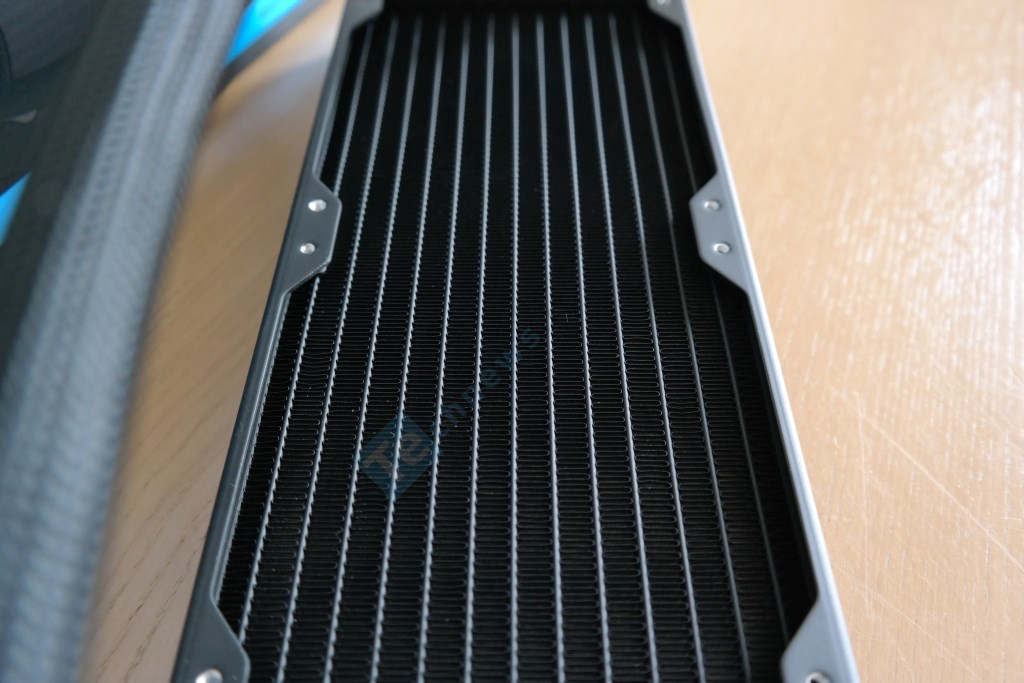

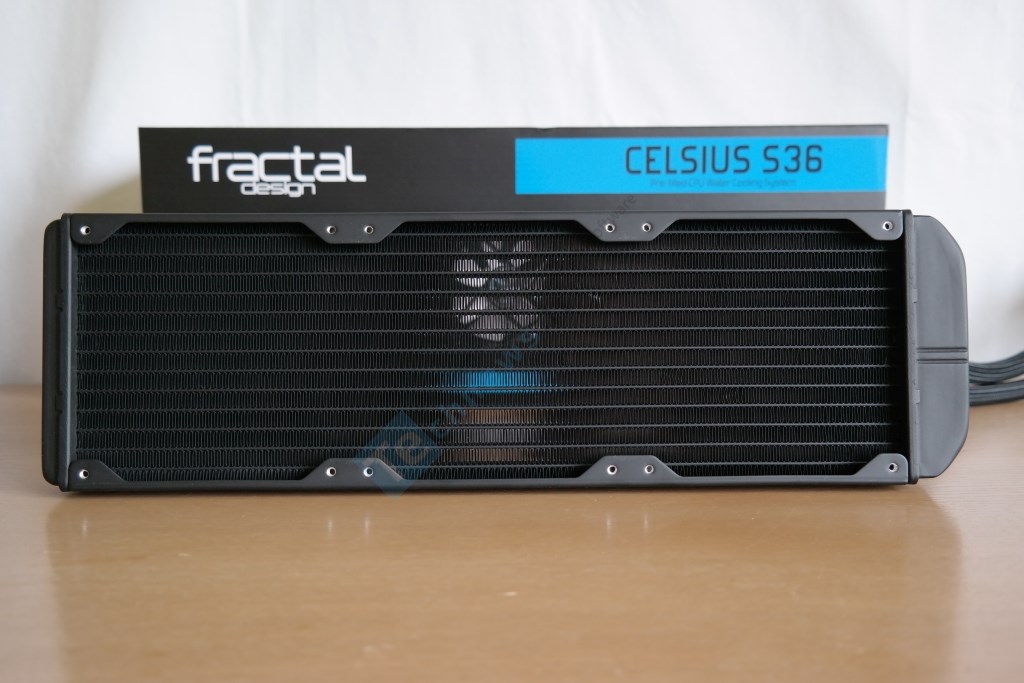

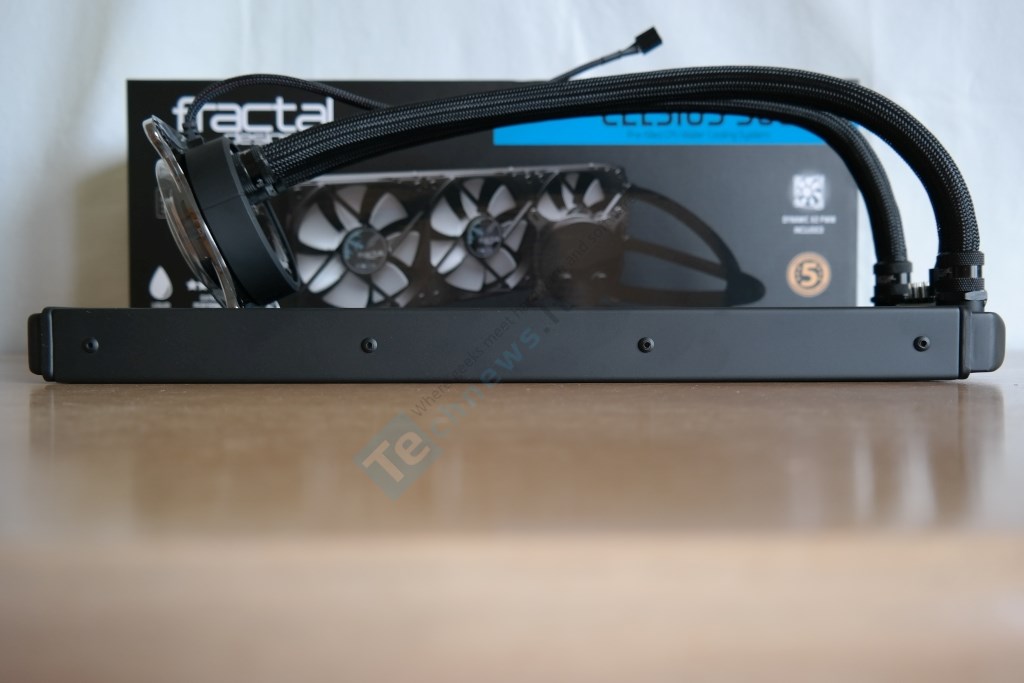

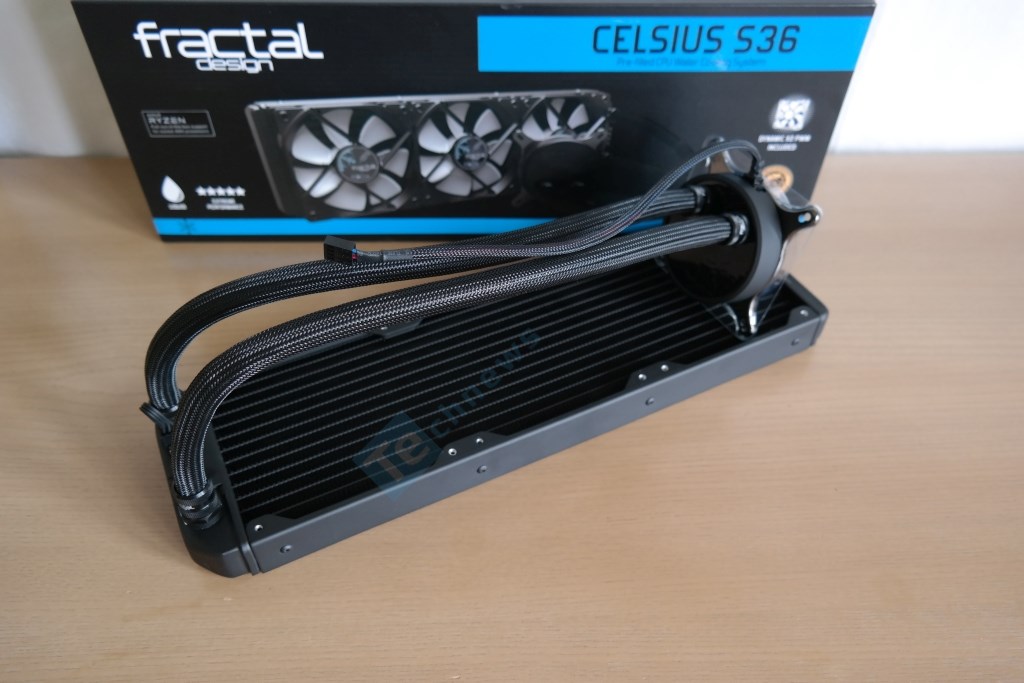

Pakėlus 400 mm ilgio radiatorių jo lengvumu stebėtis nereikėtų. Metalo rūšis – aliuminis. Iš jo pagamintas ne tik radiatoriaus kūnas, bet ir 15-a šilumos vamzdelių su tarp jais esančiomis vijomis. Jeigu nesuklydome skaičiuodami, į vieną centimetrą telpa 8-ios vijos – skaičius pakankamai solidus tam, kad radiatoriui apipūsti būtų reikalingi didesnį statinį slėgį turintys ventiliatoriai, nors pats „Celsius S36“ pakankamai plonas (30 mm). Identiško storio „Kelvin S36“ radiatorius buvo retesnis. Netrukome surasti porą sulankstytų vijų, pagal šį aspektą idealių radiatorių būna labai retai. Pačio radiatoriaus išvaizda labai elementari, kitaip sakant švediška. Nepamatysi net gamintoją nurodančio įspaudo, ką jau bekalbėti apie kažkokius gražesnius atributus.

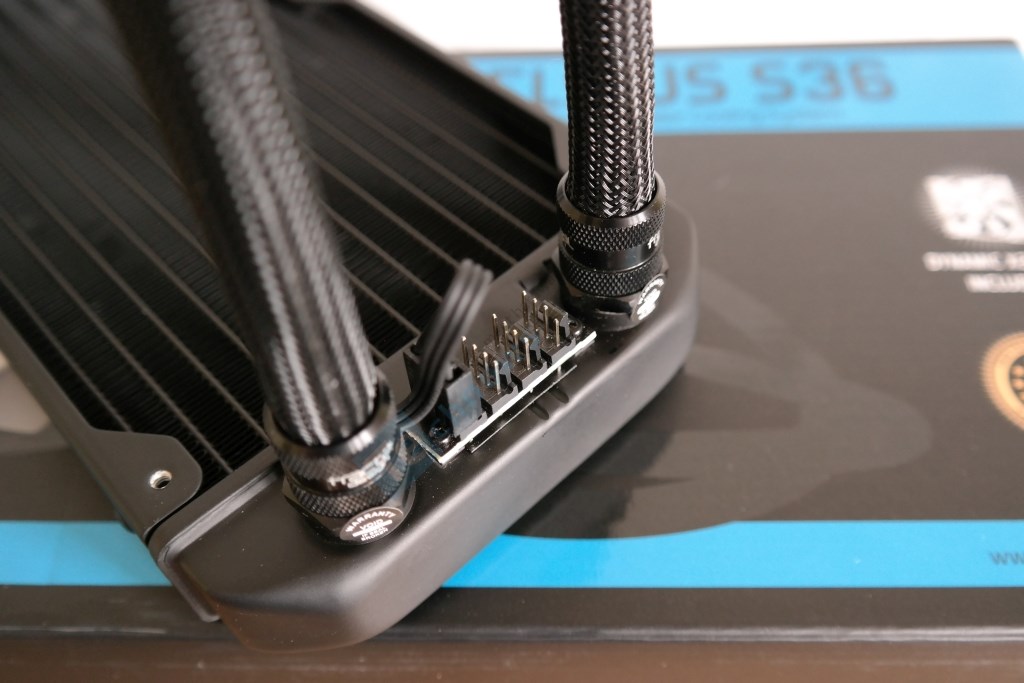

Radiatoriaus vandens talpykla sujungta su žarnelėmis G 1/4″ jungtimis, kurios apsprendžia AIO sistemos išplėtimą. „Celsius S36“ galima modernizuoti pridedant antrą radiatorių, GPU vandens bloką, rezervuarą ar net pompą. Pilno lygmens modernizaciją riboja neatjungiamos vandens bloko jungtys, kas reiškia, jog reikės naudoti esamas 5/8″ diametro ir 400 mm ilgio žarneles. Į medžiagines rankoves jos įvilktos nebe priežasties ir visai ne tam, kad nesipintų ar atrodytų gražiau. Vienoje iš rankovių slepiamas iš vandens bloko išeinantis kabelis. Pasiekęs išorę greta įeinančiojo (angl. inlet) porto jis jungiamas į keturis 4-pin lizdus turinčią galvutę, kuri dar ir skirta ventiliatorių prijungimui bei jų valdymui, tai atliekant aparatiniu lygiu. Prijungus antrą radiatorių ar tiesiog didinant originalios sistemos ventiliatorių skaičių papildomi ventiliatorių šakotuvai nėra draudžiami, tik reikia atkreipti dėmesį, jog po atlikto išplėtimo jungtys būtų užsandarintos, kitaip labai greitai galima prisišaukti trumpąjį jungimą.

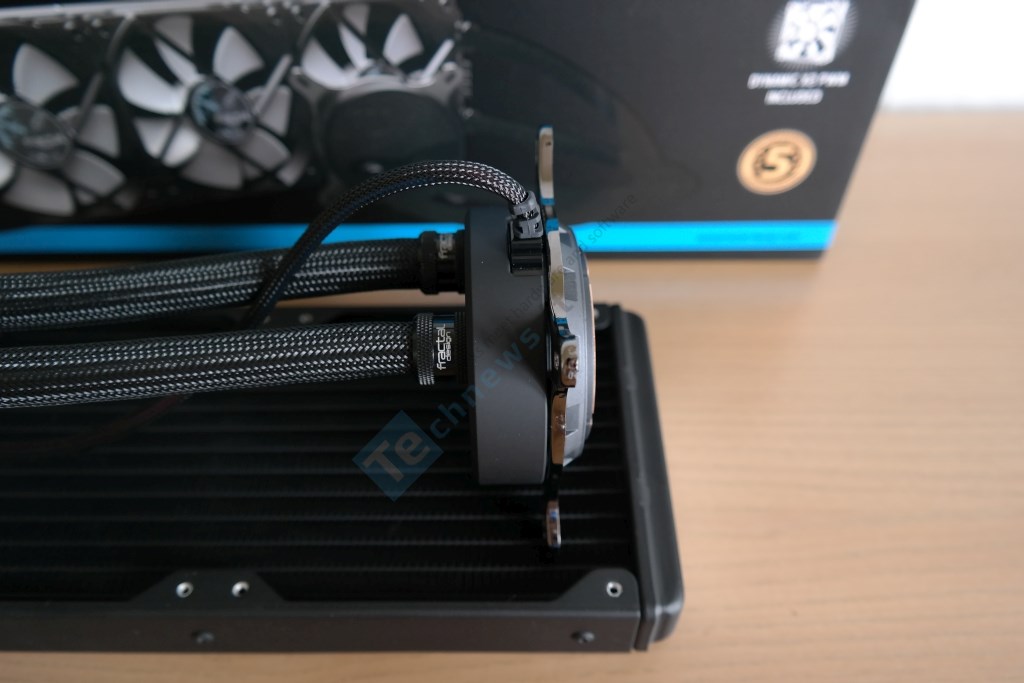

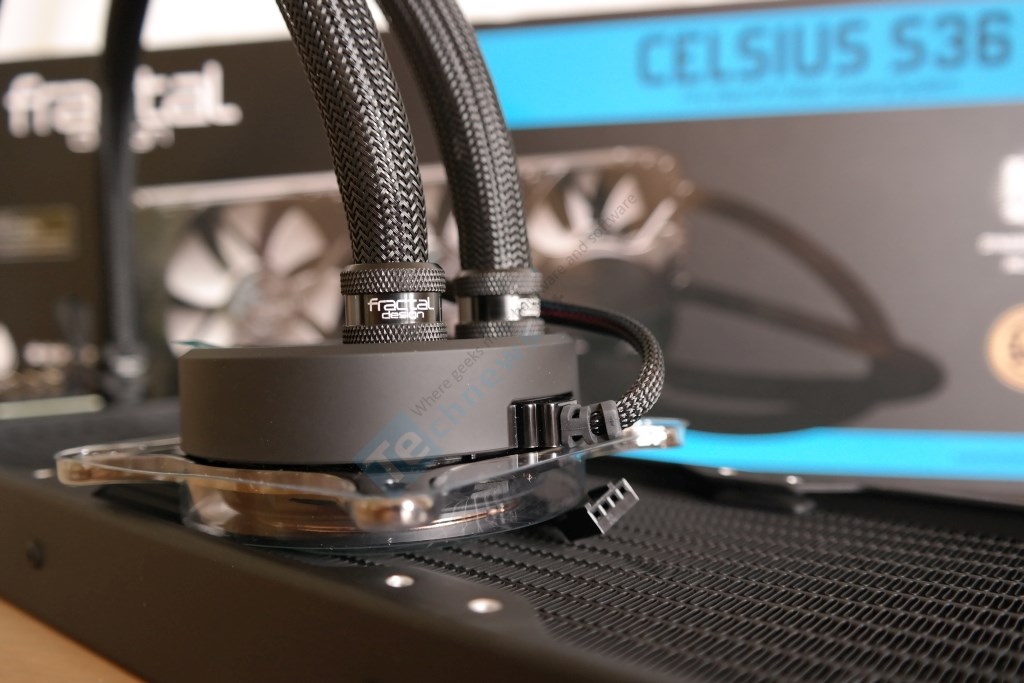

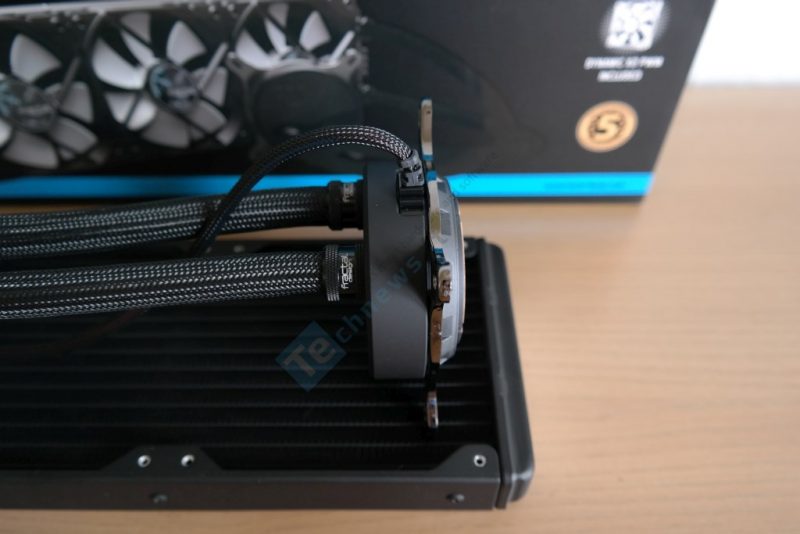

Vandens blokas vienas iš žemesnių bei užtikrina maksimalų suderinamumą su DRAM moduliais, kadangi žarnelės su bloku jungiasi per viršutinę jo dalį. Visi trys sistemai priklausantys ventiliatoriai ir keramikinė pompa maitinami naudojant vienintelį 4-pin kabeliuką. Energijos poreikis siekia 0,75 A (3x 0,2 A + 0,15 A). Tai neatsiduria pernelyg arti nuo 1 A ribos, kuria pasižymi standartiniai CPU_FAN lizdai, tačiau prijungus daugiau ventiliatorių 4-pin kabelį teks perkelti į didesnės galios specialų lizdą, kurį turi toli gražu ne kiekviena pagrindinė plokštė. „Celsius S36“ su šešiais ventiliatoriais jau reikalaus 1,35 A ir tai gali būti priežastis, kodėl „Fractal Design“ nepanoro į komplektaciją įtraukti papildomų varžtų. Antras 4-pin arba SATA kabelis leistų išvengti potencialios problemos.

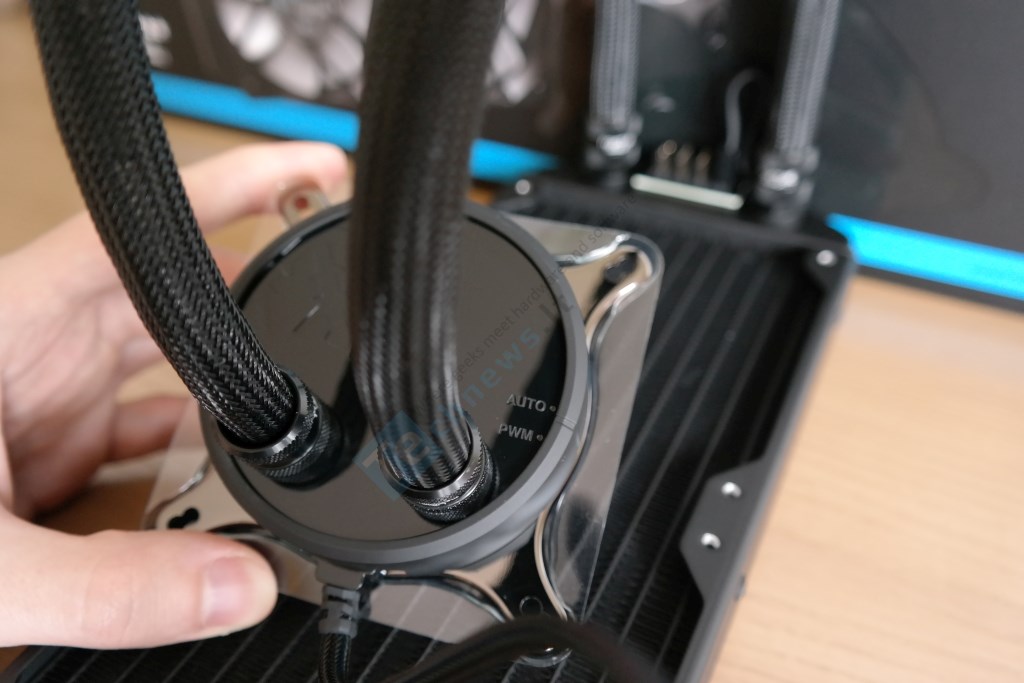

Penktos kartos „Asetek“ pompa per valandą išstumdo 40 litrų aušinamojo skysčio. Pagal tai „Celsius S36“ gerokai nusileidžia „Kelvin S36“, kurio pompa buvo pajėgi praleisti daugiau nei 70 litrų. „Fractal Design“ nurodo 1950 – 3150 RPM kintančius sūkius ir 1,45 PSI spaudimą. Ant viršutinės blizgios korpuso dalies nusileidusi snaigė, kuri toliau pratęsia paprastą, tačiau akiai mielą dizainą. Iš šonų blokas apgaubtas plastmasiniu žiedu, kuris leidžia keisti ventiliatorių valdymo režimą. Pasukus žiedą į PWM padėtį ventiliatoriai elgsis pagal BIOS’e esančią PWM kreivę, o auto (aparatinis režimas) režimas reaguos į aušinimo skysčio temperatūrą. Iš išorės aptikti pompos skleidžiamą 20 dBA triukšmą slopinančių medžiagų nepavyko (nežinia ar galima žiedą priskirti šiai kategorijai), todėl belieka tikėtis, kad „Fractal Design“ kažką integravo po pačiu dangteliu.

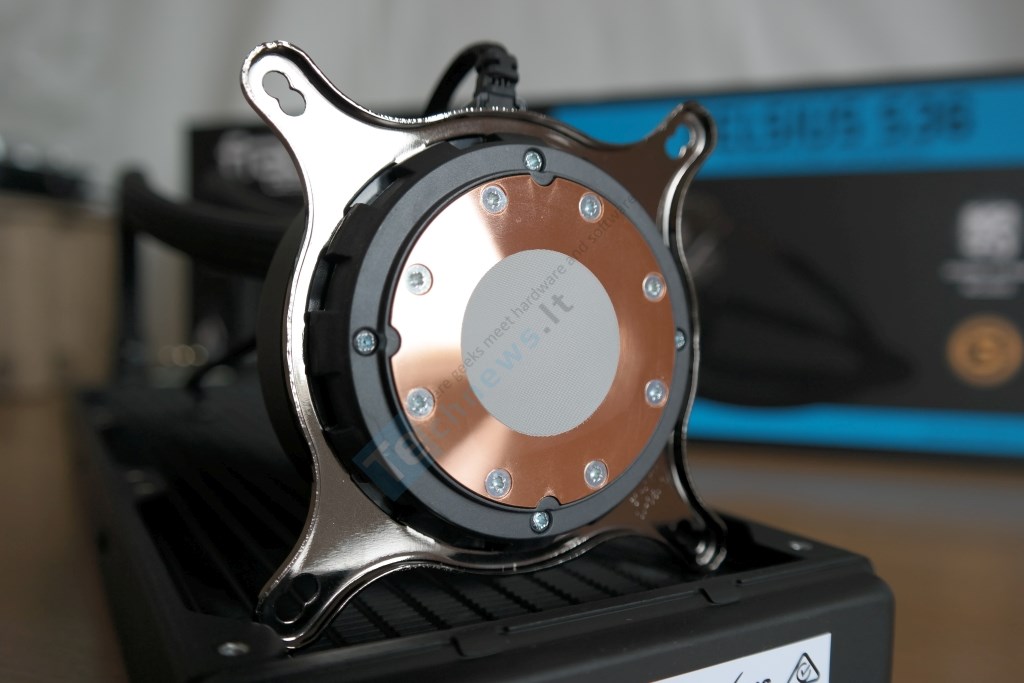

Dar vienas skiriamasis „Asetek“ ženklas – jau užteptas termo pastos sluoksnis ant apvalios formos varinio pagrindo.

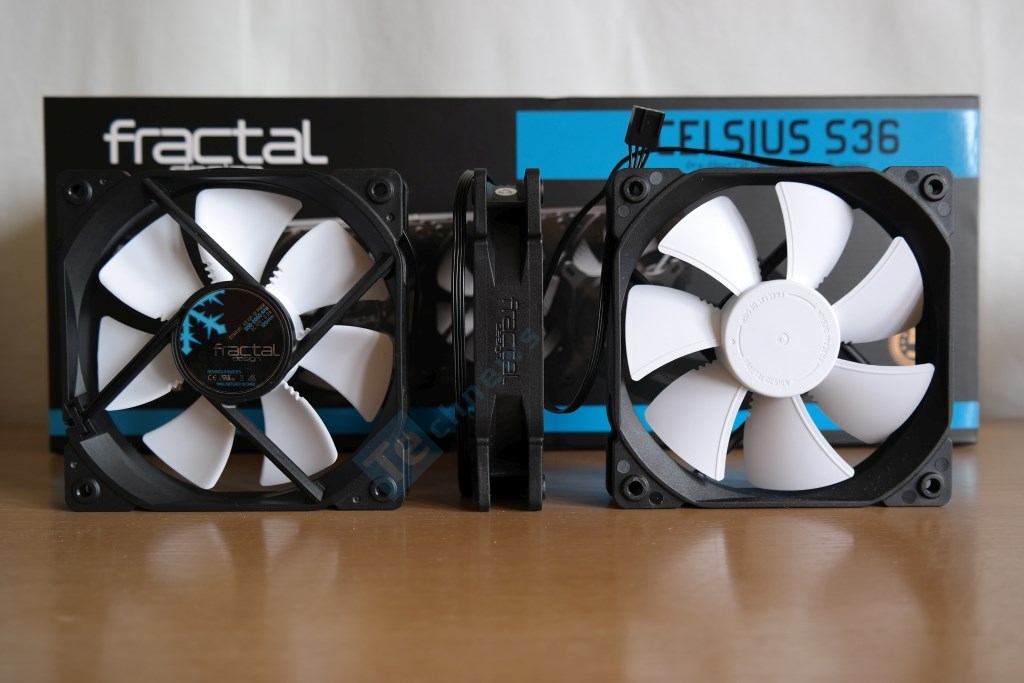

„Fractal Design“ parinko trijulę Dynamic X2 GP12 PWM (120 x 120 x 25 mm) ventiliatorių, kurių kiekvienas dirba 500 – 2000 RPM diapazone, prastumia beveik 88 CFM oro ir sukuria 2,3 mm/H₂O statinį slėgį. Ventiliatoriai naudoja mums mažai žinomus LLS guolius, kurie reitingas tarp gedimų siekia >100 000 valandų. Gamintojas pabrėžia, kad tai daugiafunkciniai aušinimo įrenginiai, tinkantys tiek radiatoriams, tiek korpusams. Maksimalus triukšmas dirbant 2000 RPM siekia 32,2 dBA.



	Fractal Design Kelvin S36	Fractal Design Celsius S36	Fractal Design Celsius S24
Radiatoriaus tipas	3x 120 mm	3x 120 mm	2x 120 mm
Radiatoriaus išmatavimai	391 x 124 x 30	400 x 123 x 30	284 x 122 x 31
Metalas, iš kurio pagamintas radiatorius	Varis	Aliuminis	Aliuminis
Radiatoriaus užraktai	G 1/4″ atsukami	G 1/4″ (atsukami)	G 1/4″ (atsukami)
Pompos sūkiai	2400 RPM	1950 – 3150 RPM	1950 – 3150 RPM
Pompos triukšmo lygis	25 dBA	20 dBA	20dBA
Vandens bloko užraktai	G 1/4″ (atsukami)	metaliniai (neatsukami)	metaliniai (neatsukami)
Ventiliatorių skersmuo	120 mm	120 mm	120 mm
Pridėtų ventiliatorių skaičius	3	3	2
Ventiliatorių specifikacijos	800 – 1700 RPM/62,4 CFM/2,33 mm/H2O, 26,9 dBA	500 – 2000 RPM/87,6 CFM/2,3 mm/H2O, 32,2 dBA	500 – 2000 RPM/87,6 CFM/2,3 mm/H2O, 32,2 dBA
Maksimalus ventiliatorių skaičius	6	6	4
Integruotas ventiliatorių valdiklis	–	+	+
Palaikomi lizdai	LGA115x, LGA1136, LGA2011(-3), LGA2066, AM2(+), AM3(+), AM4 (po prašymo) , FM1, FM2(+)	LGA115x, LGA1136, LGA2011(-3), LGA2066, AM2(+), AM3(+), AM4, FM1, FM2(+)	LGA115x, LGA1136, LGA2011(-3), LGA2066, AM2(+), AM3(+), AM4, FM1, FM2(+)
