„Seasonic Focus Plus Gold“: galingas vos su 550 vatų

Po gaubtu

„Seasonic“ „Focus Plus“ maitinimo šaltiniams naudoja naujai sukurtą platformą, kuriai būdinga pilno tilto rezonansinė LLC topologija su sinchroniniu išlyginimu, naudojant DC-DC konverterius, antrinėje filtravimo zonoje.

Pirminis filtravimas prasideda už AC lizdo, kur patalpinti vienas X ir du Y kondensatoriai. Tokia pati kondensatorių konfigūracija esti ir ant montažinės plokštės. Papildomai sumontuotas metalo oksido varistorius (MOV) bei dvi ritės. Dvigubą diodų tiltelį aušina vienas nedidelis radiatorius. Šalia pagrindinio japoniško „Nippon Chemi-Con“ (390 uF, 400 V, 105 °C) pastatyta elektromagnetinė rėlė, kuri padidina efektyvumą ir leidžia greičiau atvėsti greta esančiam NTC termistoriui.

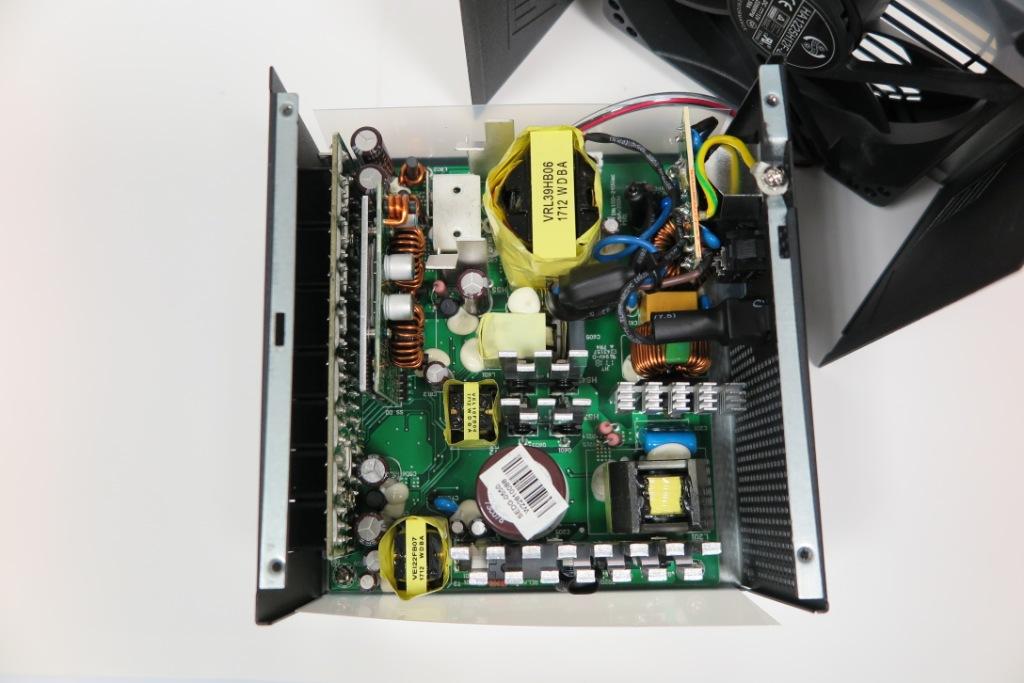

„PCGamesHardware.de“ iliustracija

Aplink APFC tranzistorius ir pagrindinius perjungėjus aušinančius radiatorius vertikalių PCB nėra. APFC bei PWM valdiklius ir netgi už apsaugas atsakingą valdiklį „Seasonic“ iškėlė į kitą montažinės plokštės pusę. Ten pat integruoti ir +12 V linijos FET tranzistoriai, kurie aušinami pačio korpuso ir nedidelių papildomų radiatorių. Jie uždėti iš kitos pusės ir tiesiogiai nesiliečia. Ant atskiros PCB išdėstyti DC-DC konverteriai, kurie sukuria mažąsias įtampas, priglausti prie prijungiamų kabelių panelės. Antrinėje zonoje visi panaudoti tiek polimeriniai, tiek elektrolitiniai (105 °C) kondensatoriai pagaminti „Nippon Chemi-Con“. Erdvės virš kondensatorių atviros, todėl stresas kondensatoriams minimalus.

FDB guolius turintis ventiliatorius pagamintas kompanijos „Hong Hua“ (modelis HA1225H12F-Z). 120 mm skersmens aušinimo įrenginys pajėgus sukurti 73,9 CFM oro srautą, kai sūkiai siekia maksimalius 2200 RPM. Ventiliatoriaus pajėgumai klausai atrodo gana grėsmingai, tačiau yra tikimybė, kad „Seasonic“ sūkių profilio esant maksimalioms apkrovoms neužaštrino. Priminsime, kad hibridinė valdymo kontrolė leidžia ventiliatoriui pereiti į pusiau pasyvų aušinimo režimą, kas esant mažoms apkrovoms garantuoja nesisukantį ventiliatorių.
