DC-DC masėms: „Be Quiet! Pure Power 10 CM“ maitinimo šaltinis

Po gaubtu

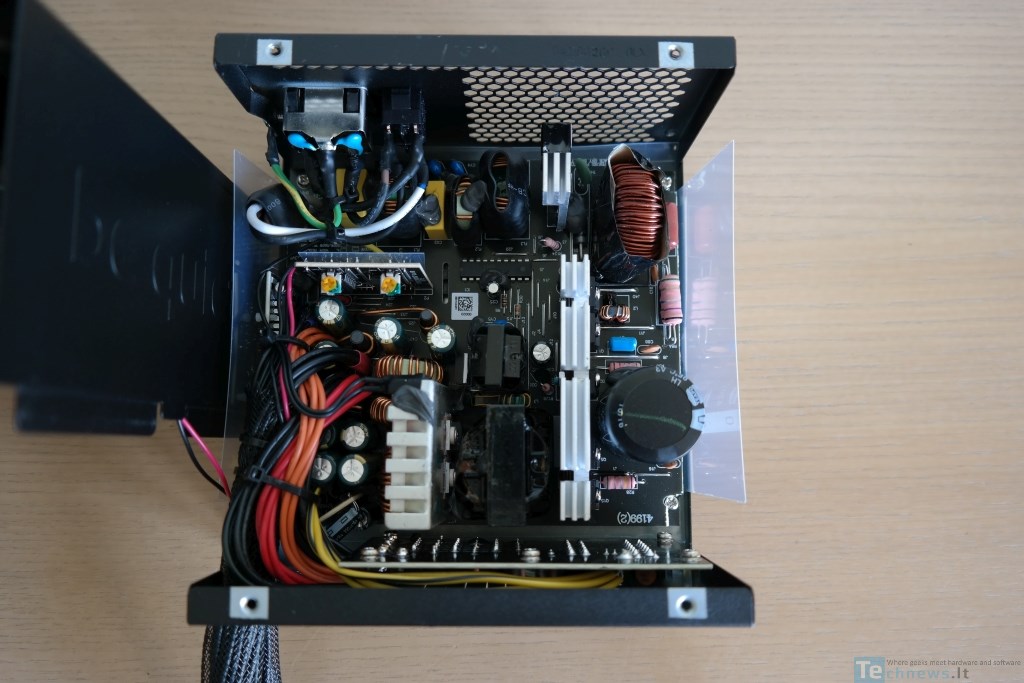

Kaip jau minėjome, „Pure Power 10“ serijos maitinimo šaltinių OEM gamintojas yra FSP. Topologija, lyginant su „Pure Power 9“ išlikusi ta pati, t.y. „Active Clamp“ + SR (Synchronous Rectifier).

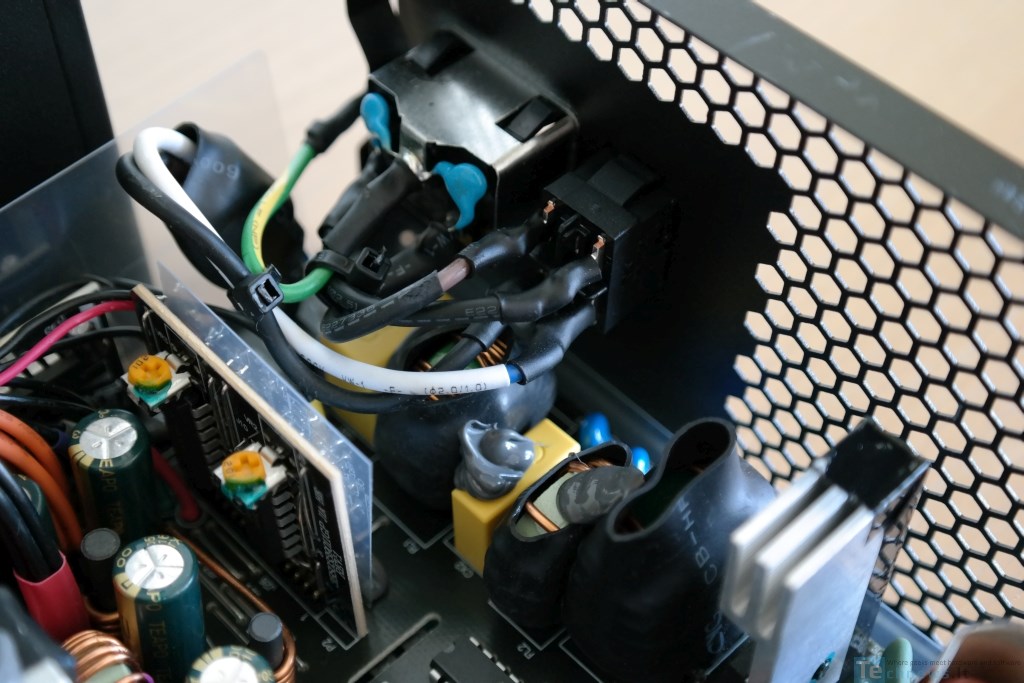

Linijos filtravimą pradeda iškart už AC lizdo esantys du Y kondensatoriai. Prie jų prisijungia dar po du X ir Y kondensatorius bei trys varinės ritės, bet visa tai patalpinta jau ant montažinės plokštės. Labai panašu į tai, kad FSP atsisakė metalo oksido varistoriaus (MOV) – mes jo neaptikome. Viengubas diodų tiltelis aušinamas nedideliu radiatoriumi, kurio dalis, dėl mums nežinomos priežasties, įvilkta į juostą.

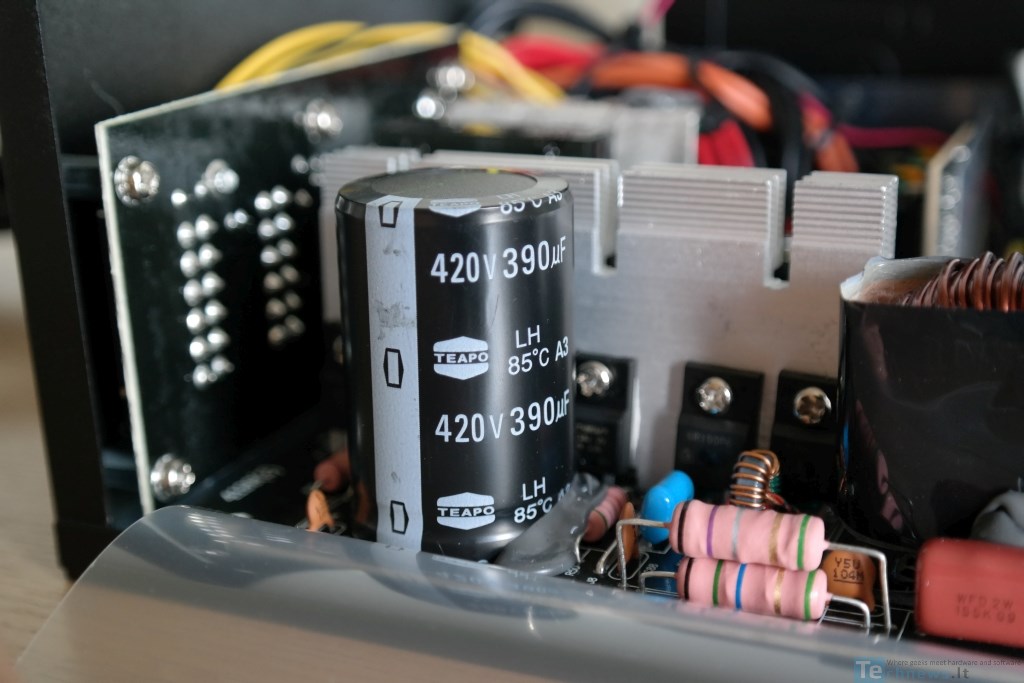

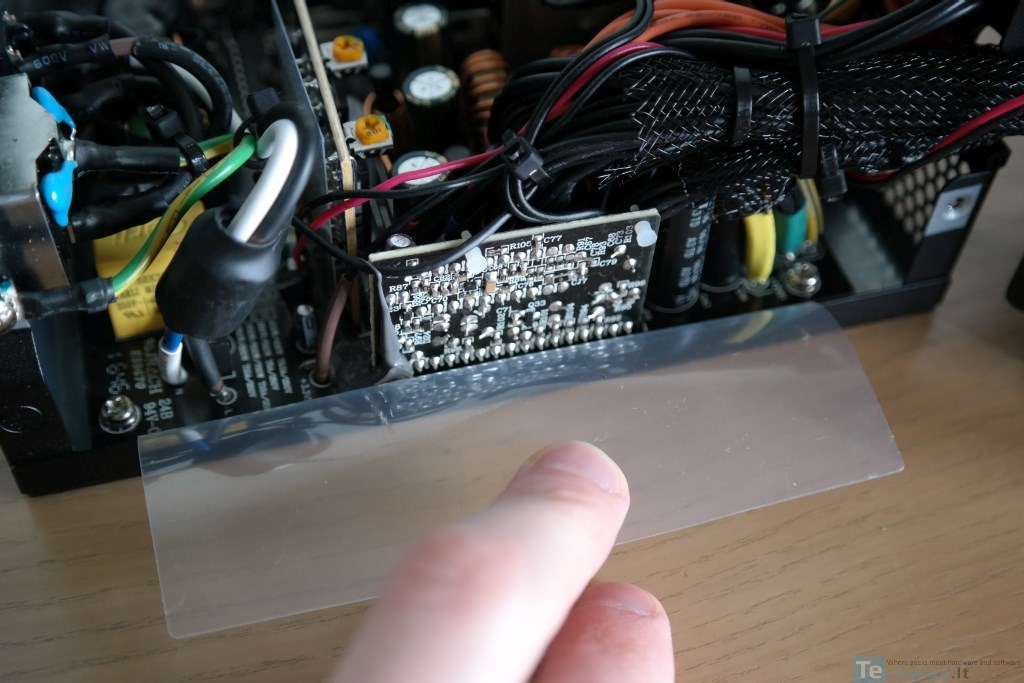

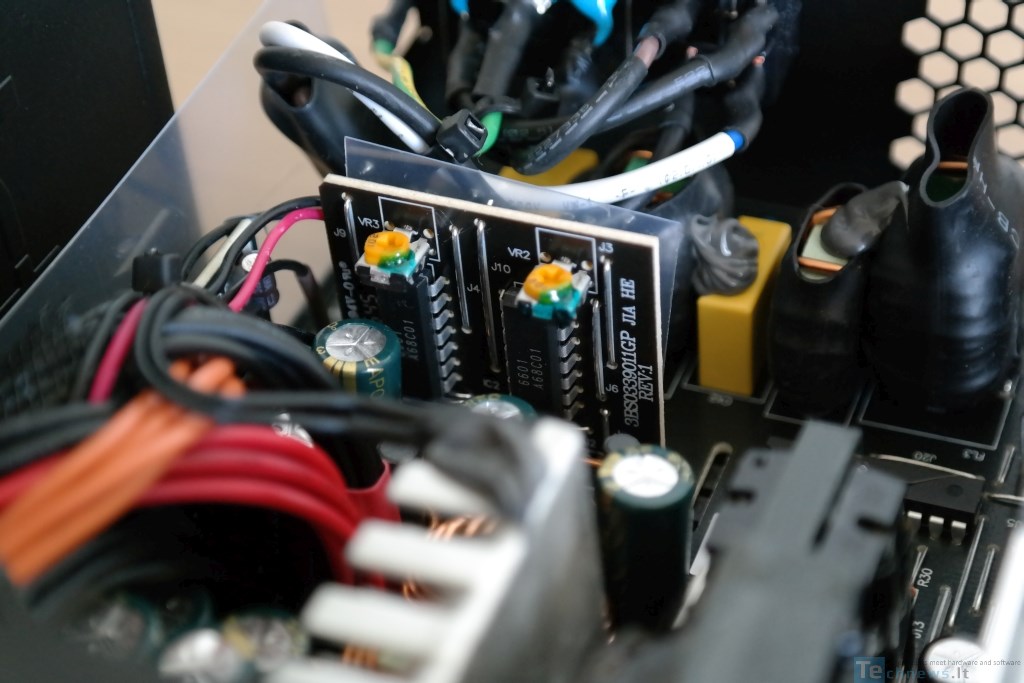

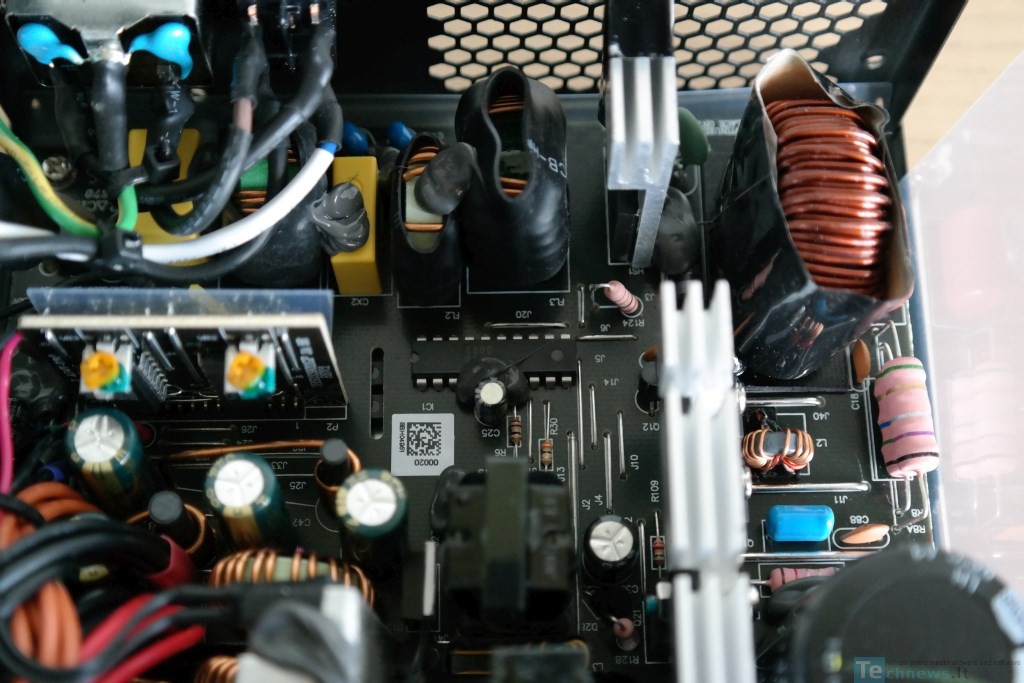

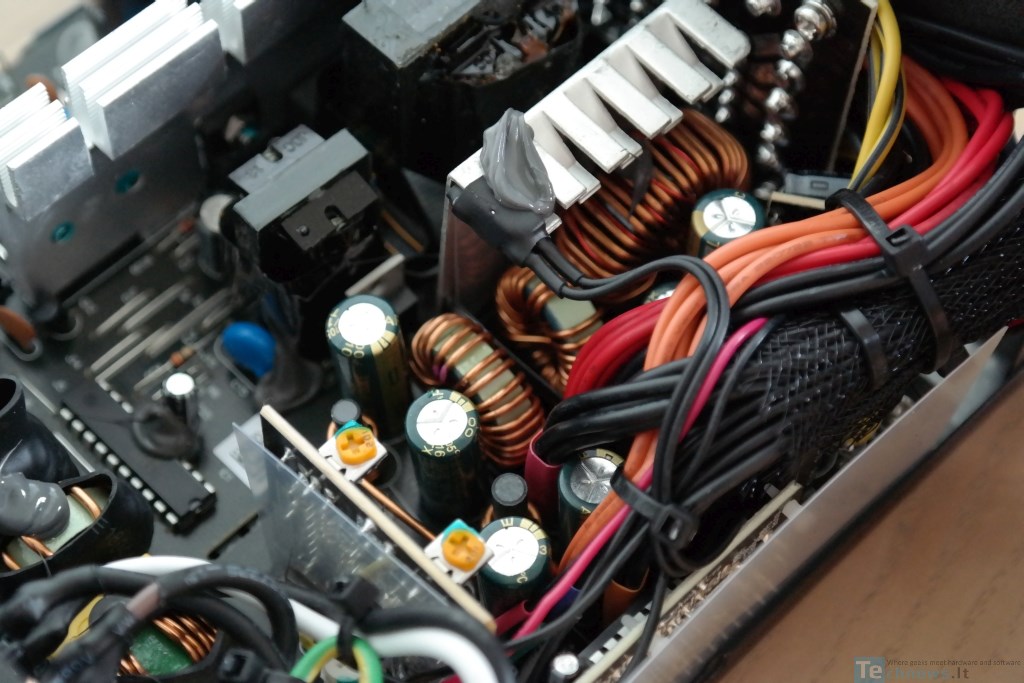

Pagrindinis elektrolitinis kondensatorius, kurio talpa 390 uF, o maksimalus terminis reitingas 85 °C , pagamintas Taivano kompanijos „Teapo“. Tokio ištvermingumas turėtų siekti ~2000 valandų. Nieko nuostabaus, kad FSP pasikliauna savais valdikliais: 6600 pasirinktas kaip APFC valdiklis, o ant atskiros montažinės plokštės randame porą 6601 pažymėtų IC, kurie prižiūri +3.3 V ir +5 V linijas, generuojamas kitoje pagrindinės montažinės plokštės pusėje esančių DC-DC konverterių. Antrinėje zonoje rastas radiatorius su termo davikliu skirtas +12 V linijos tranzistorių aušinimui. Čia panaudoti dviejų skirtingų serijų „Teapo“ elektrolitiniai (105 °C ) kondensatoriai: SC serijai priklausantys tarnauja iki 2000 valandų, SY – iki 6000 valandų. Prijungiamų laidų panelėje yra keletas polimerinių „CapXon“ kondensatorių, kurie neabejotinai yra geriausi šiame maitinimo bloke. Šalia krašto esanti vertikali PCB laiko „Weltrend WT7527“ mikroschemą, atsakingą už apsaugų suveikimą.

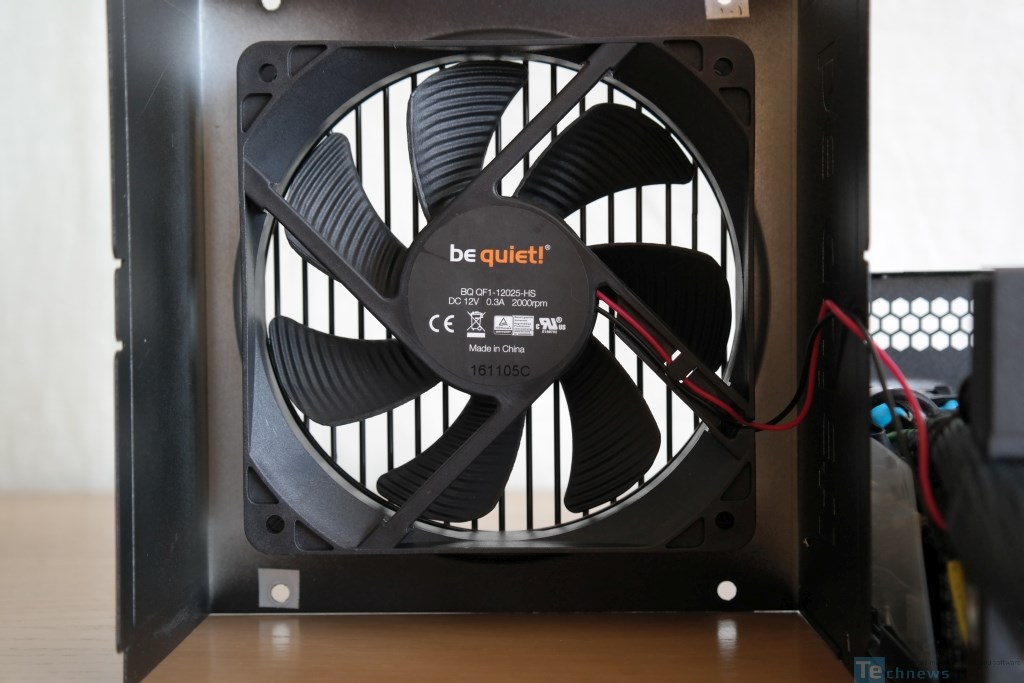

Šio 120 mm skersmens ventiliatoriaus „Listan“ negamino – jis atkeliavęs iš „Yate Loon“ gamyklos. Tai 2000 RPM pasiekiantis aušinimo įrenginys (12 V/ 0,3 A), kurio turimi „rifle“ guoliai savo struktūra yra artimiausi įprastiems slydimo (angl. sleeve) guoliams.
