„ASRock X299 Taichi XE“ ir „Fatal1ty X299 Professional Gaming i9 XE“: teisingai padarytos X299

Žvilgsnis iš arčiau, kuo skiriasi „Taichi XE“ nuo „Fatal1ty Professional Gaming i9 XE“?

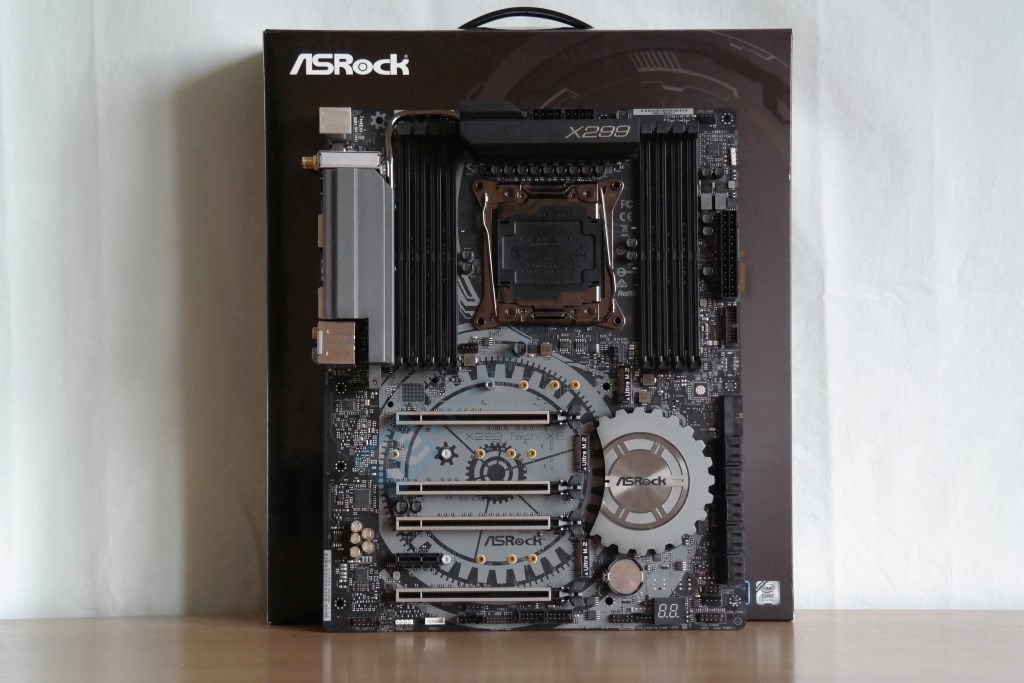

Reikia pripažinti, kad X299 mikroschemų rinkinį turinti ATX formato „Taichi XE“ atrodo niūriau už matytą Z270 „Taichi“ modelį. Galbūt netgi kažkiek primena kamufliažą. To kaltininkas ne baltos, o mažiau išsiskiriantis pilkos spalvos raštas. Ant matinės montažinės plokštės išpieštas laikrodžio mechanizmas savo sandara taip pat nėra identiškas, tačiau „ASRock“ laikosi idėjos jame maskuoti M.2 SSD tvirtinimo taškus ir į bendrą piešinį įtraukti mikroschemų rinkinį aušinantį radiatorių. Šįkart jį galima laikyti ne tik kaip pagrindinio mechanizmo tąsą. Apvalios formos radiatorius puikiai suformuoja antrojo pasąmonėje besisukančio mechanizmo įspūdį. Šiame modelyje VRM radiatorius atitrauktas daug arčiau I/O skydelio, todėl „ASRock“ nebeturėjo galimybės piešinį nutęsti ant jo, tačiau piešinio fragmentas ant kairiųjų DIMM lizdų akims būtų suteikęs naujų įspūdžių. Galbūt techniškai tai įgyvendinti sudėtinga, nes tokio sprendimo nėra atlikęs dar nei vienas gamintojas. Dėmesį patraukia ir tai, kad „Taichi XE“ nesinešioja jokio plastmasinio gaubto. Pasisakome prieš bet kokį plastiką virš radiatorių, tačiau garso posistemės zona, kurioje netgi nėra jokio rašto, galėtų būti subtiliai uždengta.

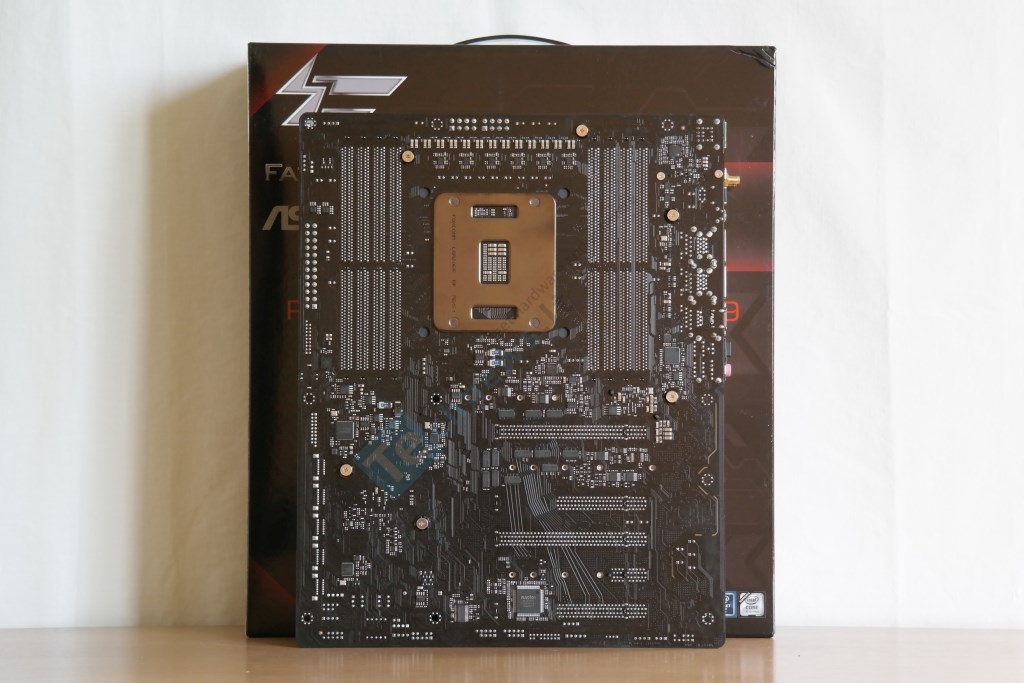

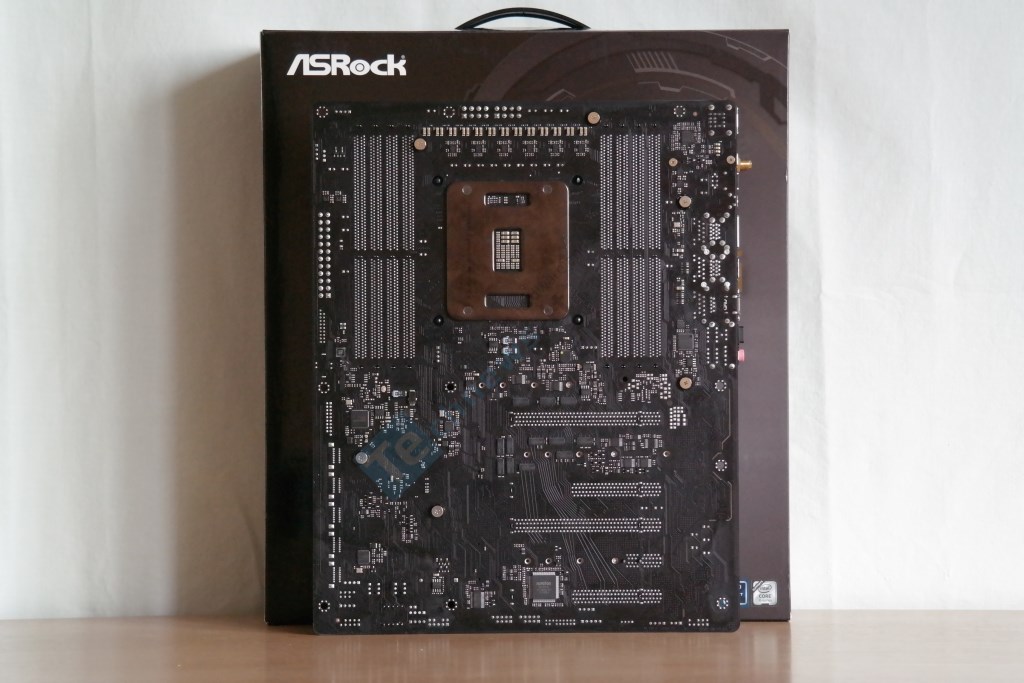

Žiūrint į kitą PCB pusę mums svarbiausia kokiu būdu pritvirtinti VRM radiatoriai. Reta X299 motininė plokštė benaudoja fiksavimą „clips’ais“ ir „Taichi XE“ nėra viena iš jų. Po VRM grandine matome šešis VCCIN fazių dubliuotojus.

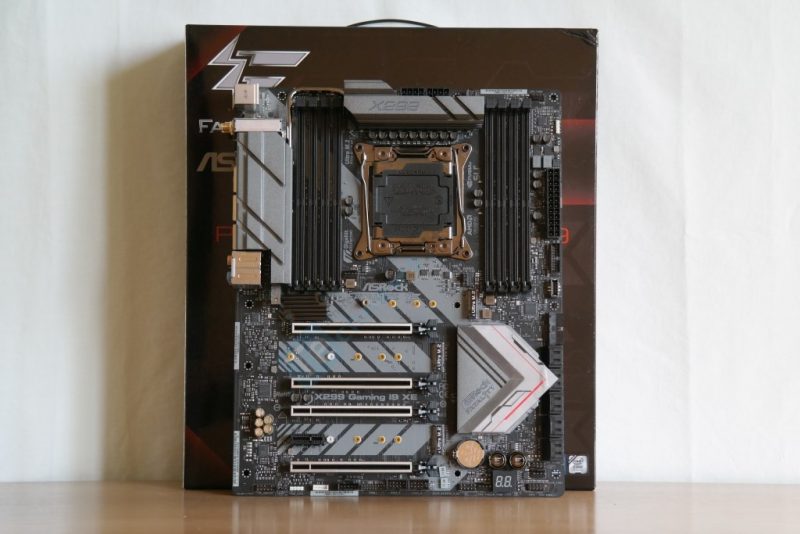

Į akis pirmiausiai krinta nebe apvalus, o kampuotas „ASRock Fatal1ty X299 Professional Gaming i9 XE“ radiatorius ir paprastesnis PCB piešinys. Jis mums primena simbolį „—>“, kurį mes įpratę naudoti savo diagramose. Kūną formuoja pilkai dažyti M.2 lizdų plotai, o galva pasibaigia šiek tiek ant SATA lizdų užlipančio mažų mažiausiai keturspalvio radiatoriaus kampu. Nesunku pastebėti ir tai, kad abu VRM radiatoriai nudažyti pilkai, kai „Taichi XE“ modelio viršutinysis yra tamsesnis. Tarp šių pagrindinių plokščių yra dar bent keletas skirtumų, tačiau i9 XE daugiau ar mažiau savo išvaizda labai panaši į „Taichi XE“.

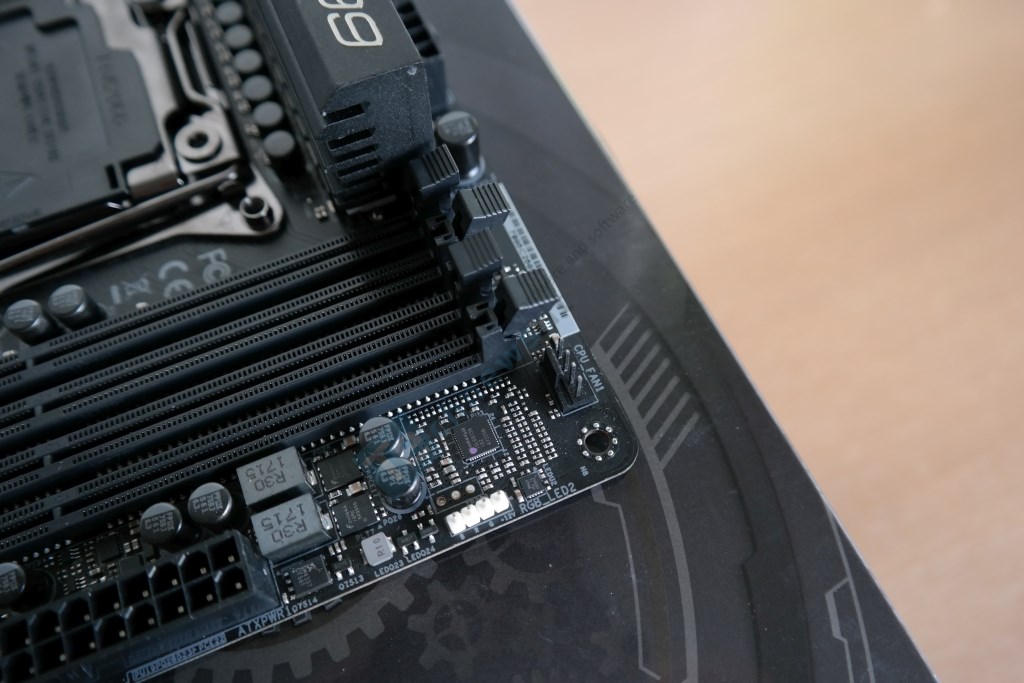

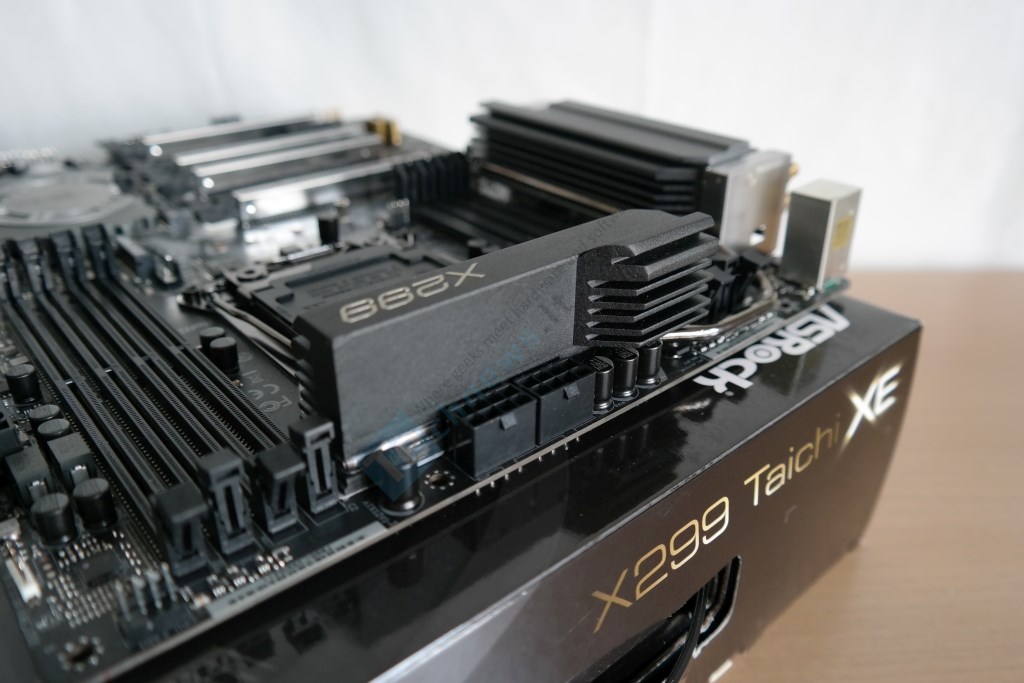

Kol kas nukeldami pažintį su „Taichi XE“ aušinimo sistema galime pradėti PCB analizę. Viršutiname krašte randame vienintelį CPU_FAN1 lizdą ir du 8-pin EPS12V maitinimo lizdus. Nei viena iš penkių prieš tai bandytų X299 pagrindinių plokščių negalėjo pasigirti 576 W siekiančia įeiga. 1x 8-pin ir 1x 4-pin kombinacija ribojo maksimalią įeigą iki 432 W. Netoli 4-pin lizdo sumontuota antroji RGB LED (3A/ 12V) galvutė.

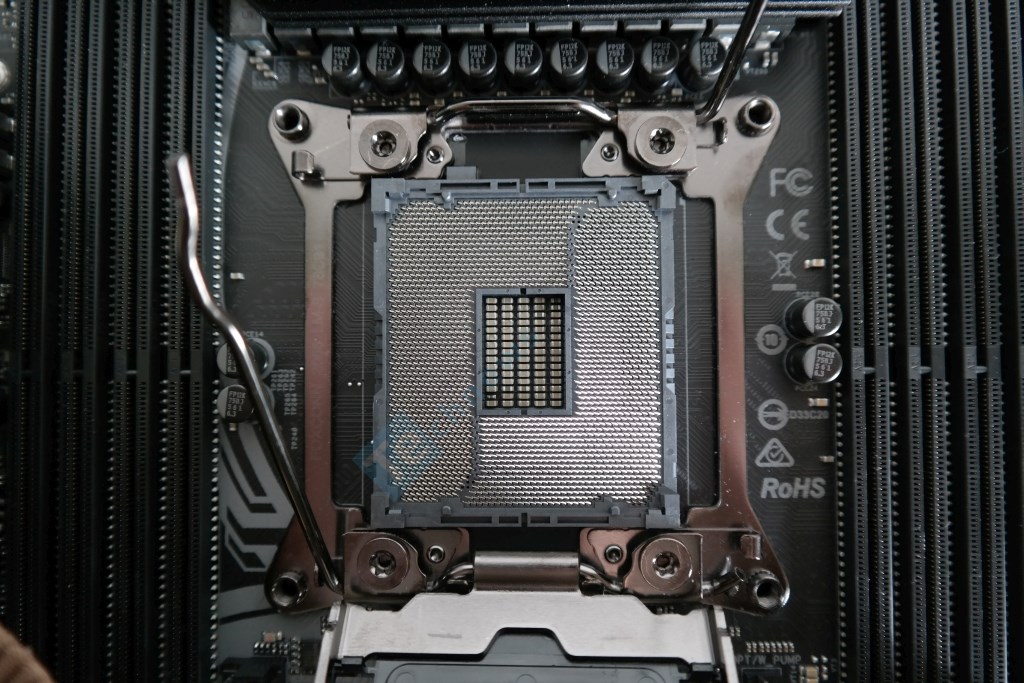

Abipus LGA 2066 lizdo išdėstyti aštuoni DIMM lizdai savo struktūra nėra kažkuom ypatingi – jie nei sustiprinti, nei turi LED pašvietimą. Priklausomai nuo naudojamo procesoriaus, maksimalus palaikomos atminties kiekis siekia 128 GB arba 64 GB. Turintiems „Skylake-X“ procesorius priklausys ir keturkanalis režimas, tačiau maksimalaus palaikomo dažnio tarp skirtingos konfigūracijos kanalų „ASRock“ nediferencijuoja. Tiek „Taichi XE“, tiek i9 XE palaiko iki 4400 MHz dirbančius non-ECC DDR4 atminties modulius.

Po LGA 2066 lizdu, ne pačiose patogiausiose pozicijose naudojantiems orinius aušintuvus, sumontuoti 4-pin CHA_FAN2 ir CPU_OPT/W_PUMP lizdai. Pastarojo stipris vietoje įprastinų 1 A siekia 1,5 A.

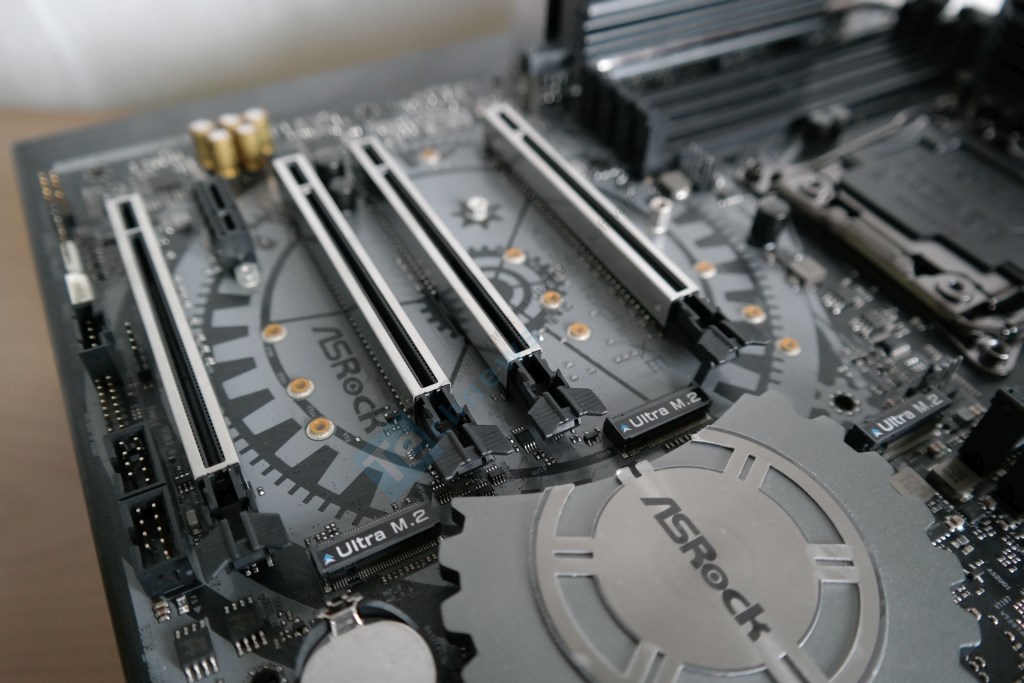

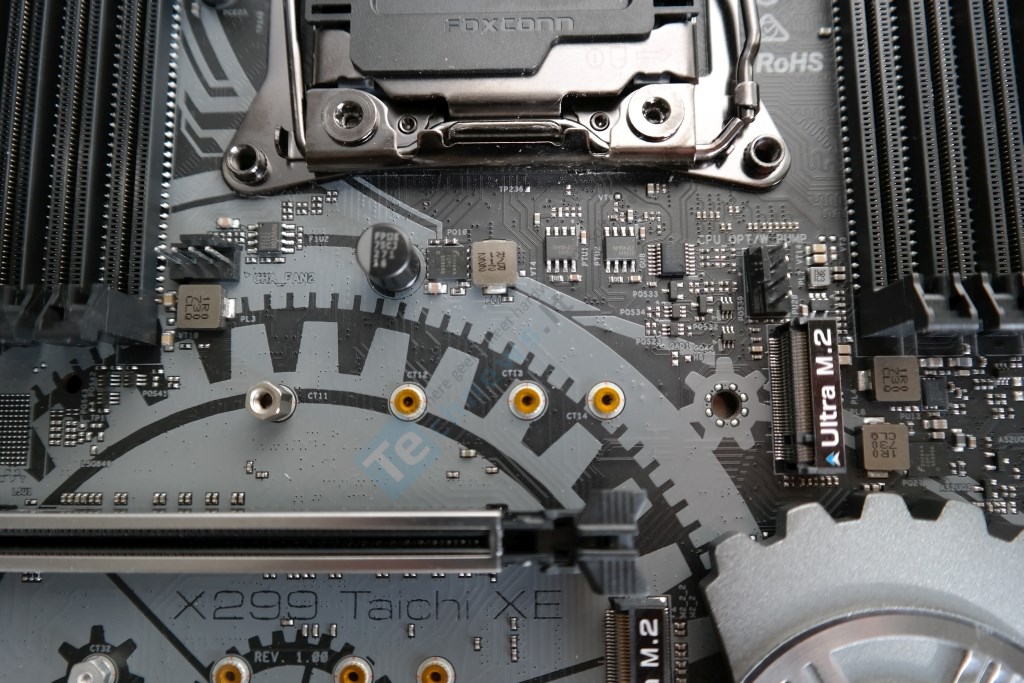

Tiesiai po minėtu lizdu – pirmasis 32 Gb/s M.2 lizdas, kuriame gali būti sumontuotas 80 mm ilgio arba trumpesnis SSD kaupiklis. Įstačius į šį lizdą SATA magistralės SSD bus automatiškai prarastas vienas SATA III 6 Gb/s portas. Tas pats galioja ir kitiems M.2 lizdams, tik atjungiamas vis kitas SATA portas. Naudojant PCIe magistralės įrenginius jokių praradimų nėra. Tarp aukščiausiai esančių PCIe 3.0 x16 lizdų įterptas M.2 geba priimti ir ilgesnį 22110 formato SSD. Visi trys M.2 lizdai palaiko boot funkciją, tačiau su „Intel Optane“ suderinami tik esantys tarp PCIe lizdų.

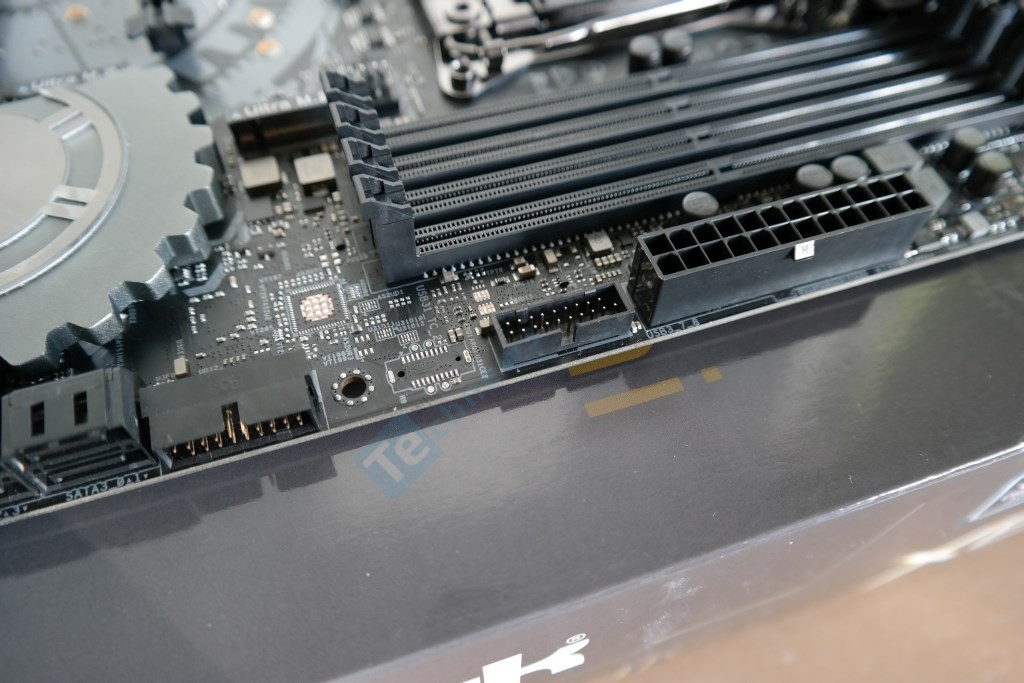

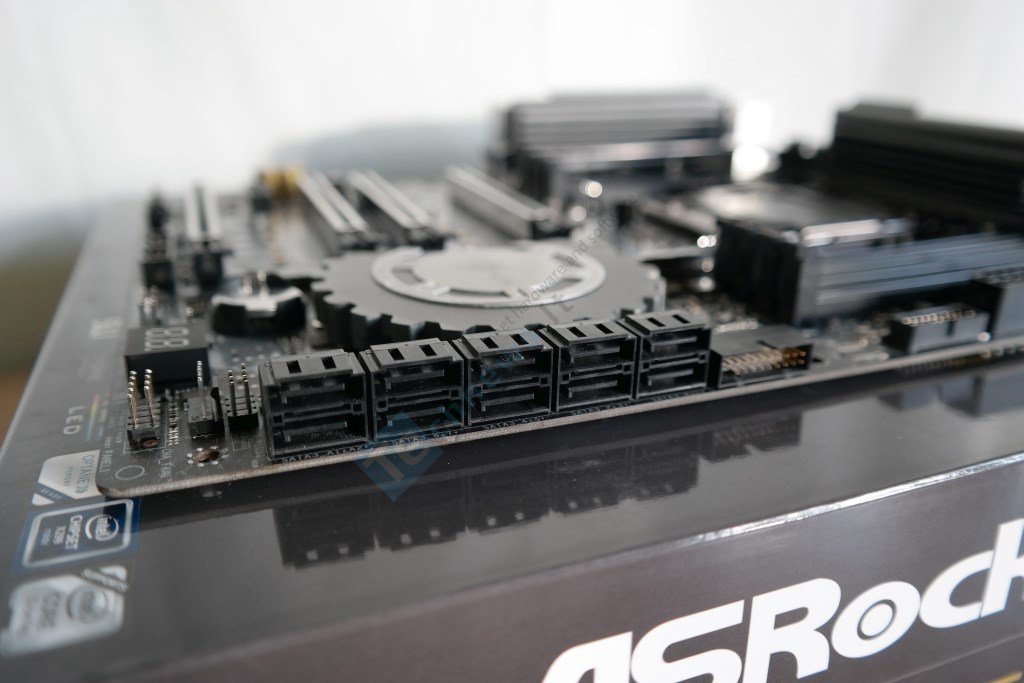

Po ATX24V lizdu seka du USB 3.1 Gen 1 kištukai. Pirmenybę vartotojai teiks tam, kuris paguldytas. Puikiai matome USB 3.1 Gen 2 (10 Gb/s) galvutei skirtą vietą, kuri išnaudota tik „Fatal1ty X299 Professional Gaming i9 XE“ modelyje. Jame atsirado ir lizdo funkcionavimui būtinas „ASMedia ASM3142“ valdiklis. Vis dar be galo populiariems 2,5” SSD kaupikliams ir kietiesiems diskams skirta 10x SATA 6 Gb/s portų. „ASRock“ už konkurentus siūlo dviem SATA lizdais daugiau dėka integruoto „ASMedia ASM1061“ valdiklio. Likę aštuoni portai valdomi X299 mikroschemų rinkinio ir tik su jais galima kurti RAID masyvus.

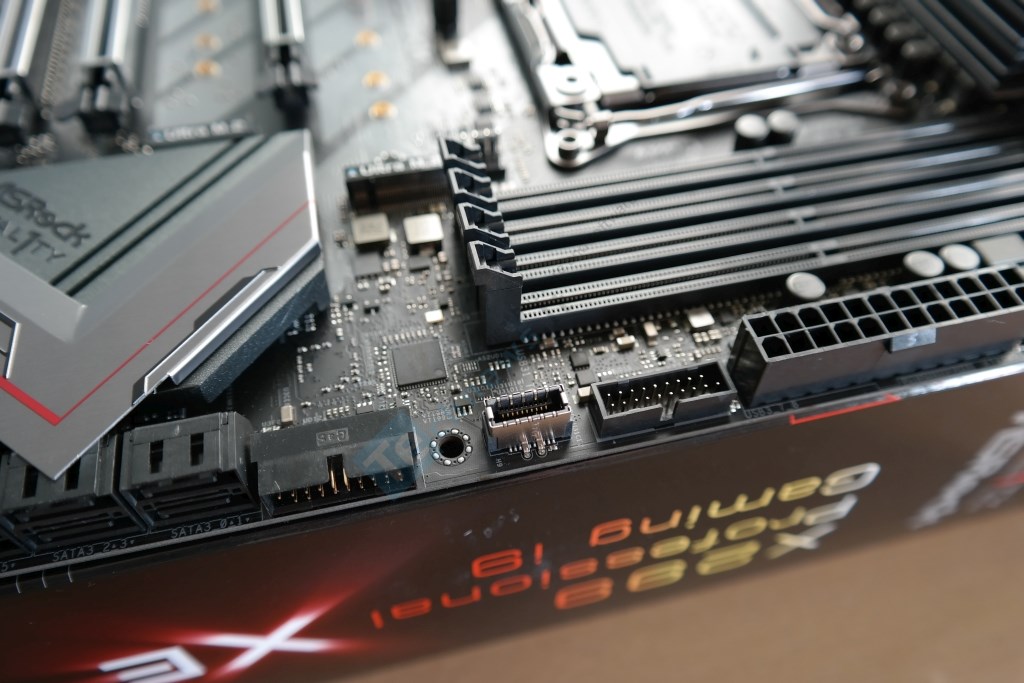

i9 XE gauna vidinę USB 3.1 Gen 2 (10 Gb/s) jungtį ir ją prižiūrintį „ASMedia“ valdiklį

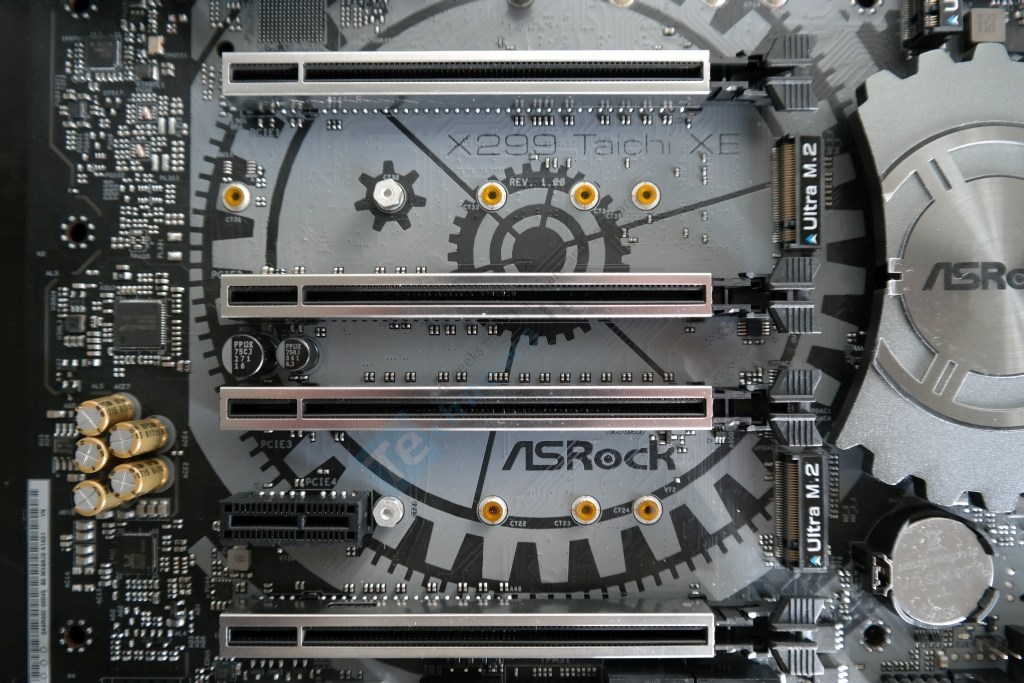

Abu „ASRock“ modeliai turi po keturis sustiprintus PCIe 3.0 x16 ir po vieną PCIe 2.0 x1 išplėtimo lizdus. Realus pralaidumas vėl priklauso nuo to, kokį skaičių PCIe linijų turi procesorius. Naudojant „Kaby Lake-X“, kurie turi tik 16 linijų, galimos dvi konfigūracijos: x16/x0/x0/x0 arba x8/x0/x4/x0. Šiuo atveju bus palaikoma tik „CrossFireX“. Turintys „Skylake-X“ su 28 linijų centru (i7-7820X arba i7-7800X) PCIe lizdus privers dirbti x16/x0/x8/x0 arba x8/x0/x8/x8 konfigūracija iškart gaunant 3-way SLI/„CrossFireX“ palaikymą. Procesoriai, turintys 44 linijų centrą, išplečia pralaidumą iki x16/x8/x16/x0 arba x8/x8/x16/x8. Pagal funkcionalumą naudojant pigiausius „Kaby Lake-X“ procesorius abu „ASRock“ modeliai panašiausi į „Gigabyte Aorus X299 Gaming 3“ kuomet nesuteikiamas SLI palaikymas. Reikia pasidžiaugti, kad „ASRock“ atveju pagrindinis lizdas veikia pilnu x16, o ne x8 režimu, kas būdinga minėtai „Aorus“ ir „MSI X299 Gaming Pro Carbon AC“.

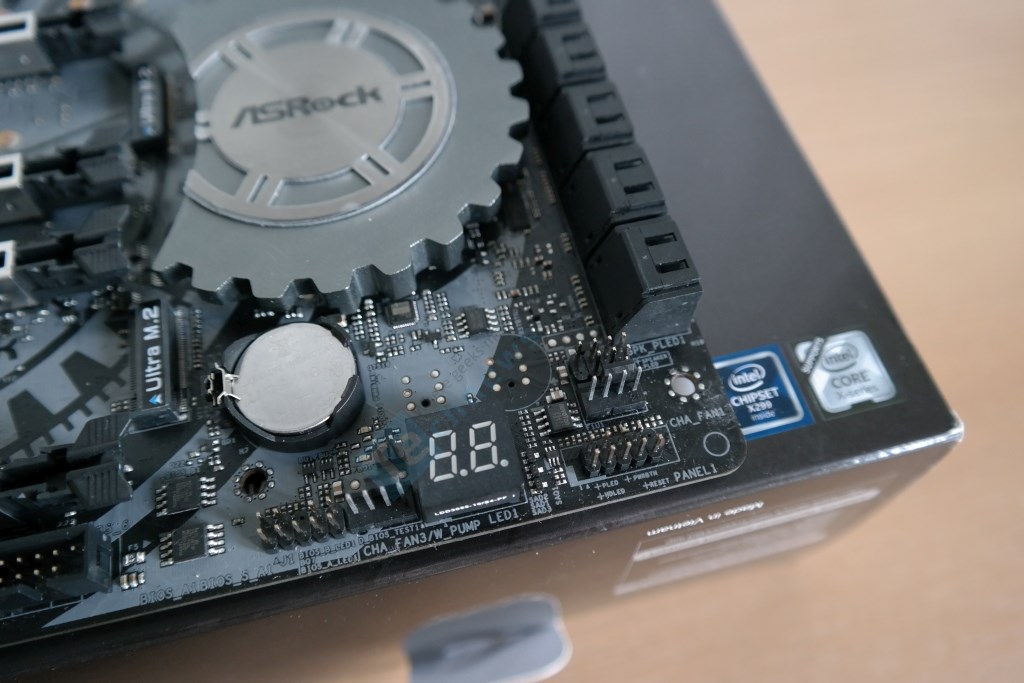

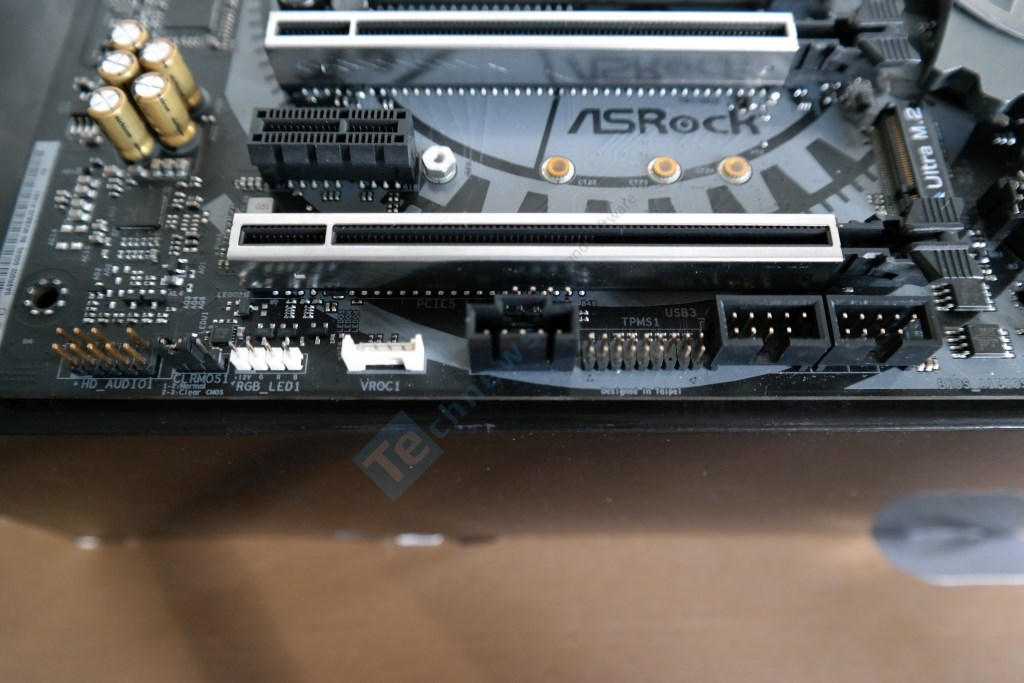

„Taichi XE“ virš problemas identifikuojančio Debug ekranėlio neturi on-board įjungimo/perkrovimo mygtukų, kuriuos gauna „Fatal1ty X299 Professional Gaming i9 XE“. Daugiau skirtumų apatinėje dalyje nepastebėjome: CHA_FAN1 (1A /12 V) ir CHA_FAN3/W_PUMP (1,5 A, 12 V) lizdai, „Thunderbolt“ jungtis, RGB LED (3A/ 12V) galvutė, pora USB 2.0 galvučių, virtualiam RAID skirtas VROC lizdas, į kurį statosi papildomas modulis, ir CLR_CMOS trumpiklis. Greta USB 2.0 matome dvi fizines BIOS mikroschemas. Veikiančiu BIOS visada bus BIOS_A1, kurio, saugumo sumetimu, negalima atnaujinti. Jeigu pagrindinis aktyvus BIOS (BIOS_S_A1) „užlūžta“, po keletos nesėkmingo starto procedūrų automatiškai pradedamas atnaujinimas iš BIOS_A1.

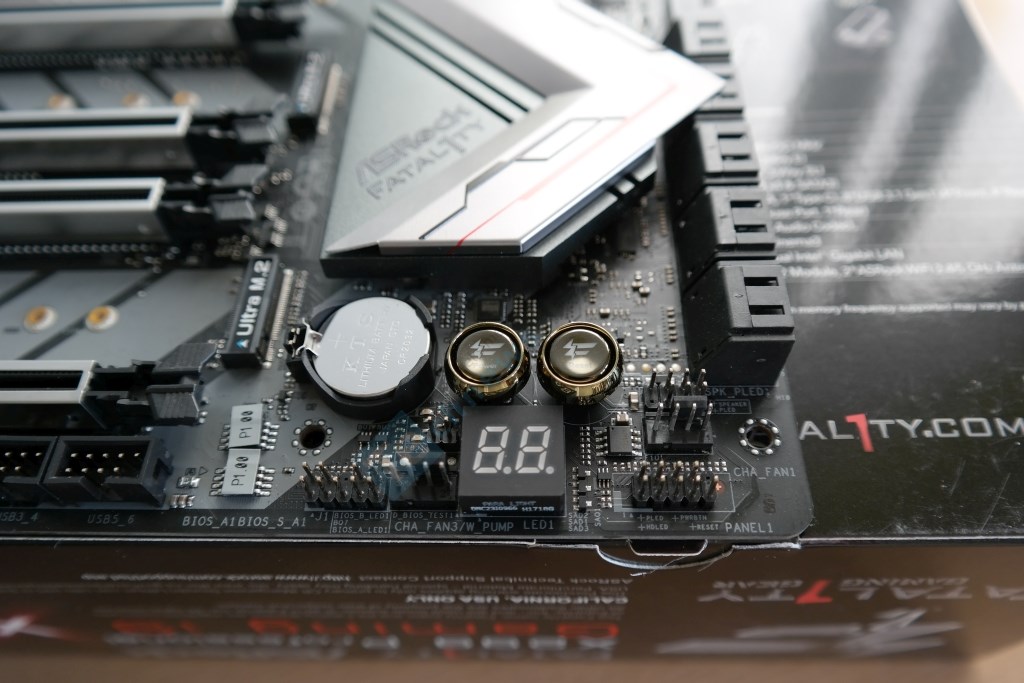

Išskirtinai i9 XE modeliui priklauso on-board įjungimo bei perkrovimo mygtukai

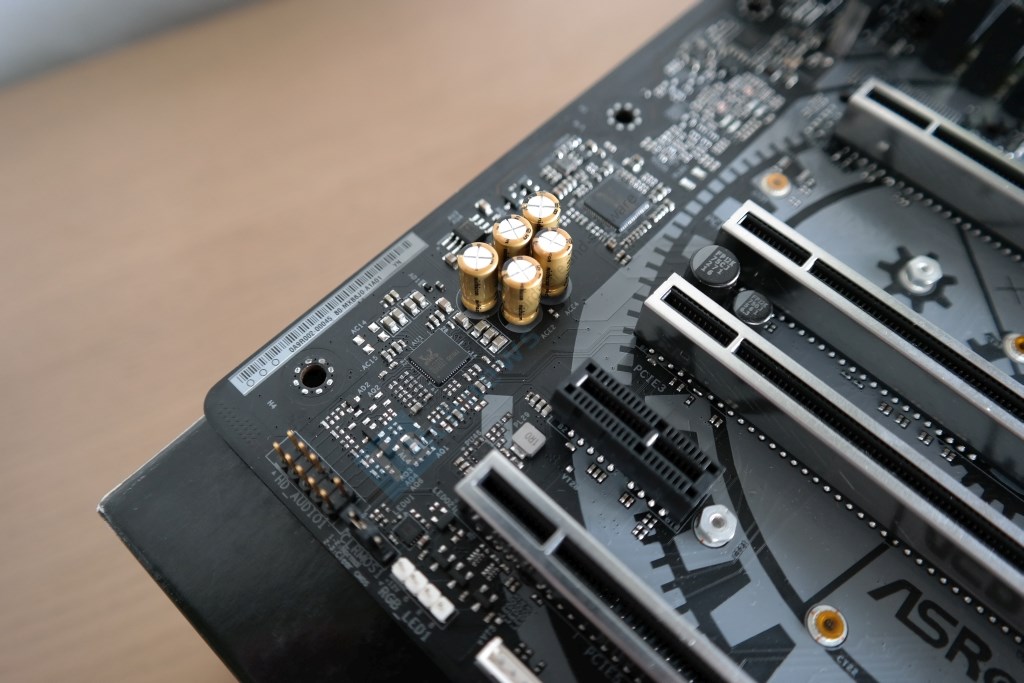

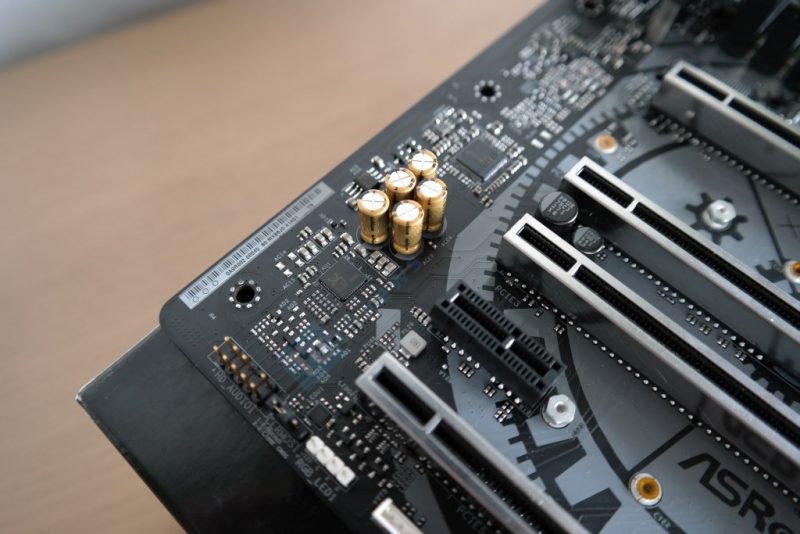

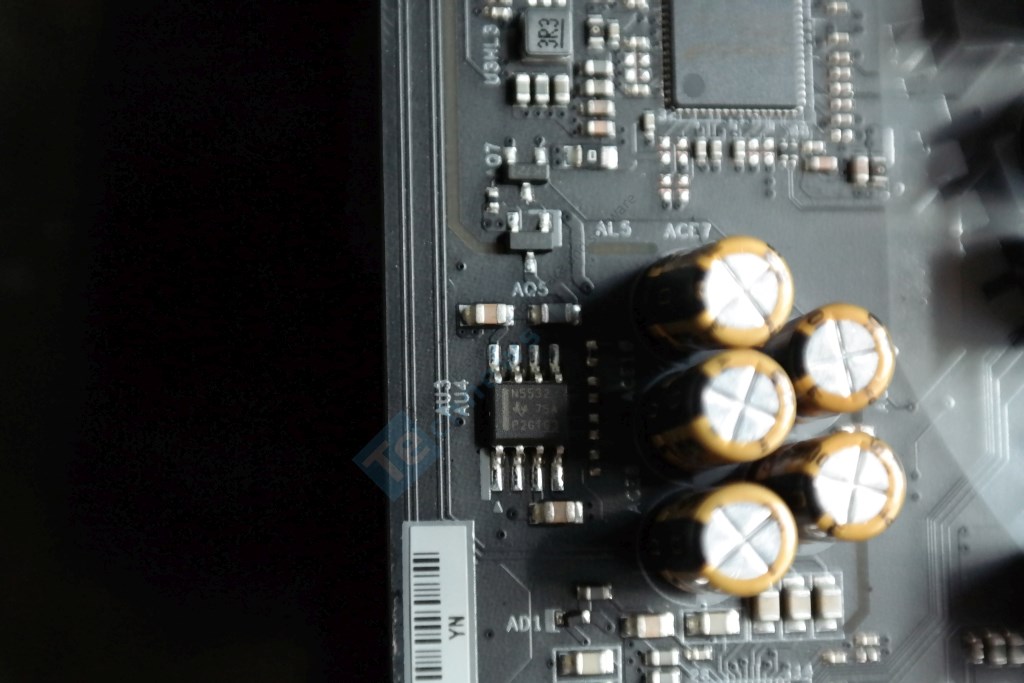

XE modeliuose integruoti „Realtek ALC1220“ garso kodekai (120 dB SNR) bei identiški „Texas Instruments NE5532“ ausinių stiprintuvai, turintys aprūpinti 600 Ohm ausines. Kiti techniniai sprendimai taip pat identiški: „Nichicon Fine Gold“ kondensatoriai, izoliavimas nuo bendro PCB, atskiri PCB sluoksniai kairiajam ir dešiniajam kanalams ir apsauga nuo iškrovos. „Taichi XE“ papildomai palaiko DTS Connect, kai „Fatal1ty X299 Professional Gaming i9 XE“ priklauso „Sound Blaster Cinema3“ programinis paketas.

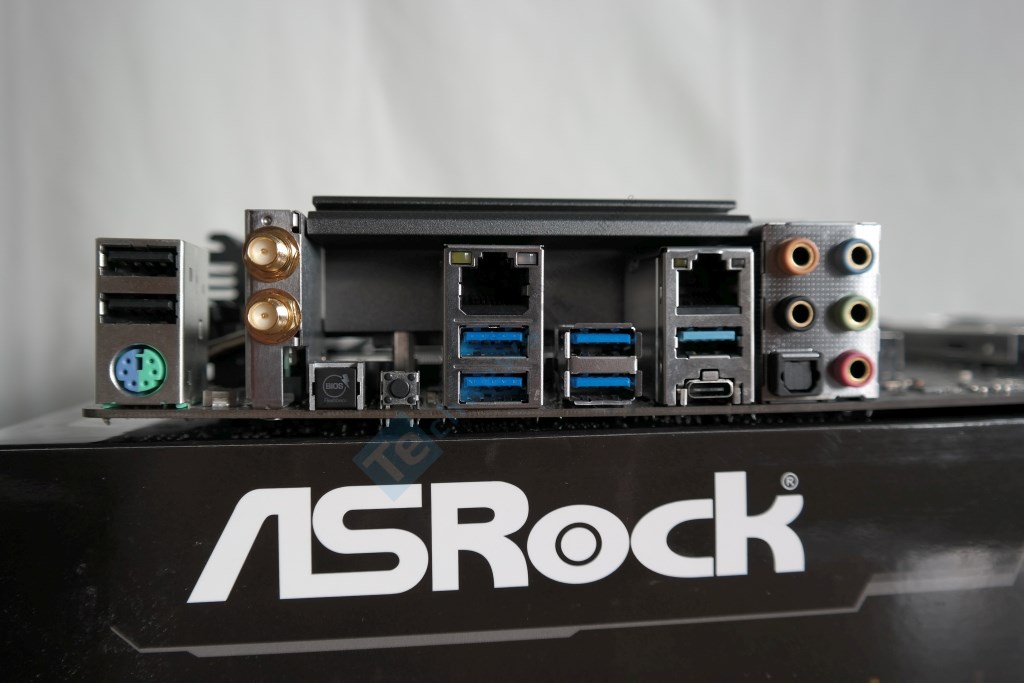

„ASRock“ sau būdingai stato PS/2 ir porą USB 2.0 lizdų. Keturi USB 3.1 Gen 1 lizdai valdomi X299 mikroschemų rinkinio, kai už A ir C tipo USB 3.1 Gen 2 (10 Gb/s) atsakingas „ASMedia ASM3142“. Funkcionalumą didina CLR_CMOS ir Flashback mygtukai. Šiuo būdu atnaujinant BIOS’ą nereikalingas nei procesorius, nei DRAM atmintis. „Taichi XE“ turi du RJ-45 lizdus. Vienas priklauso I219V, kitas „Intel I211AT“ gigabitiniams tinklams. Dviejų juostų 802.11ac WiFi + BT (4.2) modulis, pasiekiantis 433 Mbps pralaidą, taip pat priklauso „Intel“.

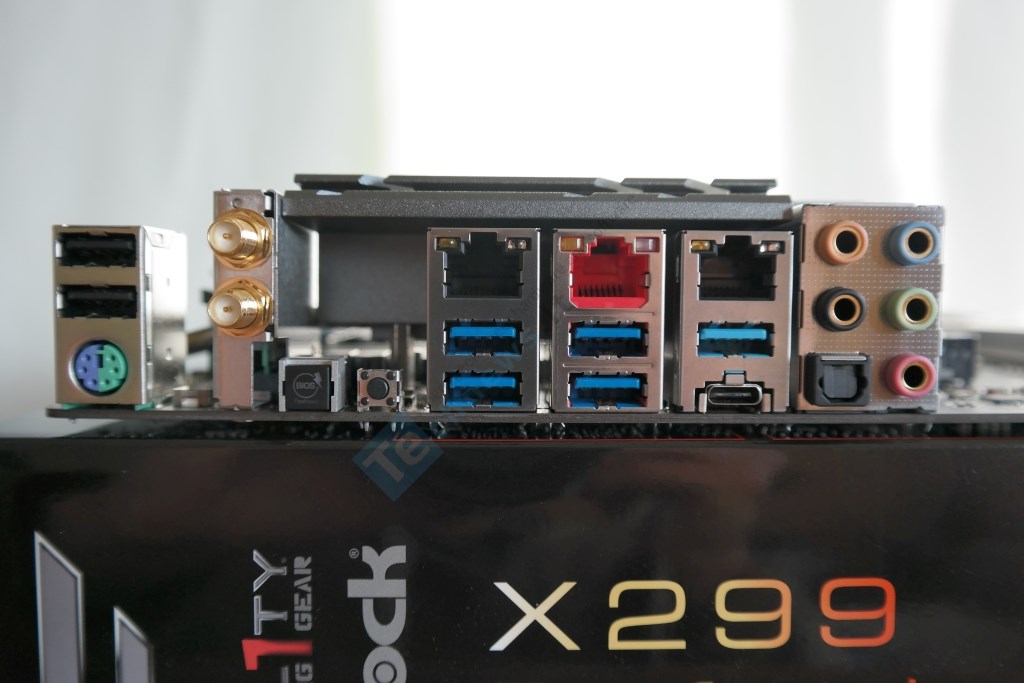

„Fatal1ty X299 Professional Gaming i9 XE“ netgi gauna trečiąjį, raudonai pažymėtą, LAN lizdą. Jis susietas su „AQUANTIA AQC107“ moduliu, kuris teoriškai suteikia dešimt kartų didesnę pralaidą (iki 10 Gbps), o pati mikroschema, esanti virš pirmojo PCIe lizdo, yra aušinama atskiro radiatoriaus. Vienas iš dviejų USB 2.0 lizdų leidžia keisti prijungtos pelės duomenų atnaujiimo dažnį („Fatal1ty Mouse Port“ funkcija).

Raudoną LAN lizdą, kurio teorinis pralaidumas 10 000 Mbps, išskirtinai turi tik i9-oji

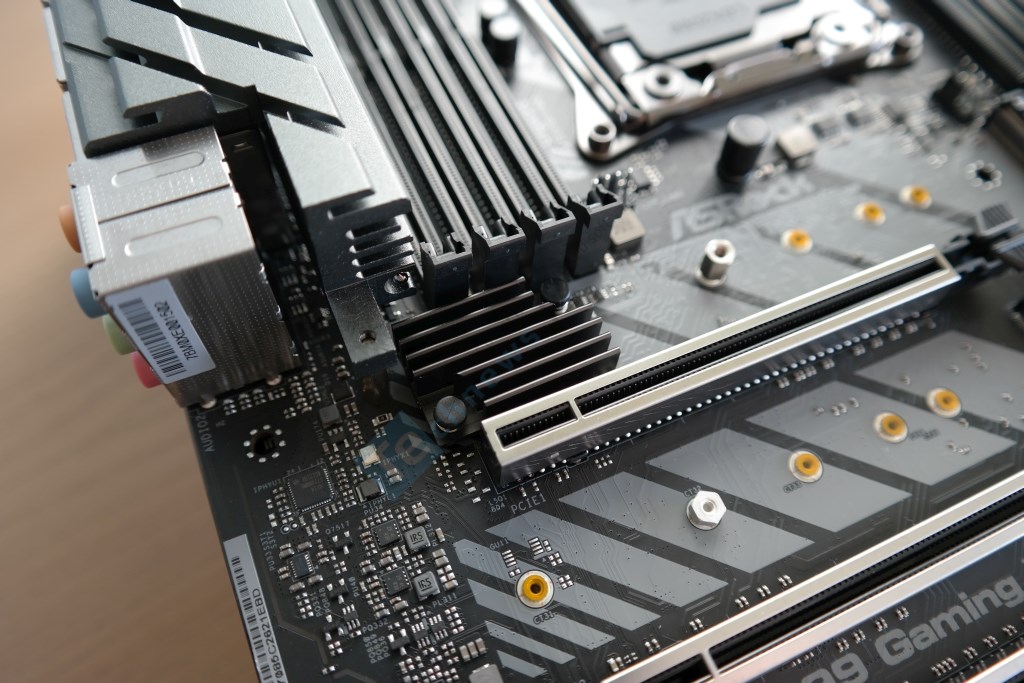

Virš „AQUANTIA AQC107“ modulio – visai nejuokingas radiatorius
