Kai B860 > Z890: dvi ASUS ROG Strix mini-ITX pagrindinės plokštės su „Intel Core Ultra 9 285K“

Apie ROG Strix Z890-I Gaming WIFI

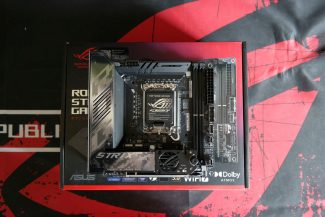

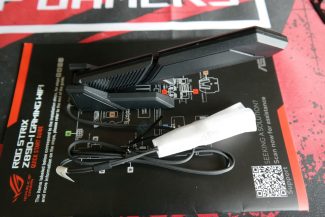

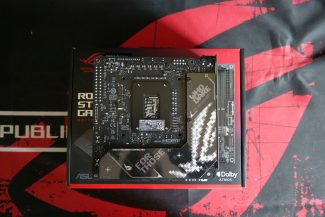

Dabar kadre tik portabili WiFi antena, daugiau priedų parodysime skyriuje „unikalios savybės“. Juodai pilka Z890-I motininė plokštė išsiskiria aukšta, I/O kraštą siekiančia, M.2 dalimi bei tuščiu dešiniuoju apatiniu kampu, kur turėtų būti SATA portai ir F_PANEL jungtys. Nugarinė PCB plokštelė atlieka tik estetinę funkciją – VRM zonoje termo padukų neaptikome.

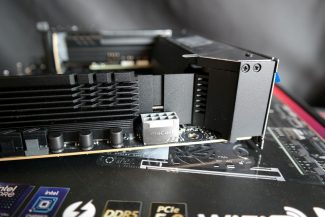

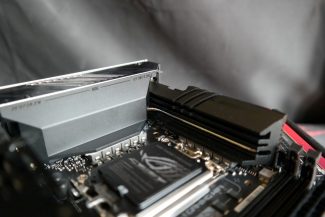

VRM’ui skirta masyvi aušinimo sistema, sudaryta iš dviejų radiatorių ir juos sujungiančio šilumos vamzdelio. Čia integruotas high current tipo 8-pin EPS12V lizdas praleidžia daugiau energijos, be to, pasižymi geresniu šilumos atidavimu. Netikėtai ant PCB radome tik DRAM patikros EZ-Debug LED’ą.

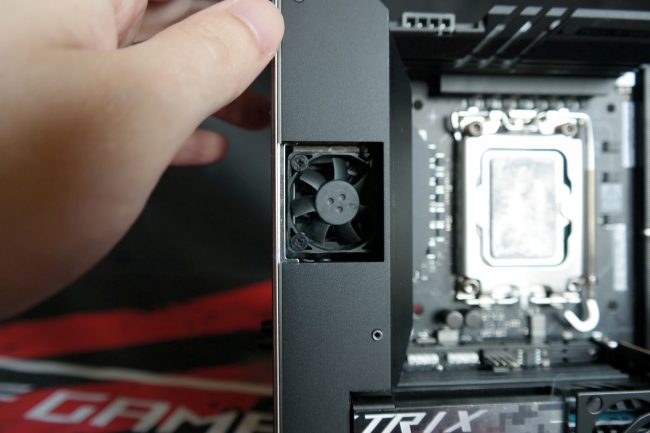

Nors ant pagrindinio radiatoriaus yra uždėtas dangtelis, tačiau jį nuėmus galima įsitikinti, kad radiatorius nėra vaikiškas. Maža to, kur matomos skersinės angos, po dangteliu paslėptas papildomas 30 mm skersmens ventiliatorius. Apžiūrint I/O zoną iš nugaros pastebėjome dar vieną mažo skersmens ventiliatorių – jis atsakingas už mikroschemų rinkinio aušinimą. Vcore dalį sudaro 10x (110 A) galios blokai. Realių fazių skaičius padvigubintas.

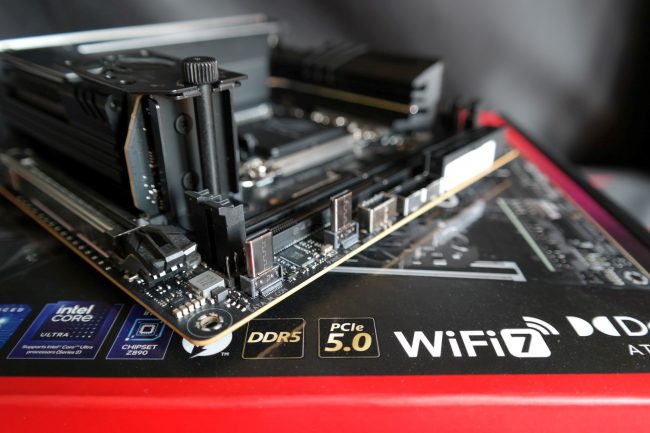

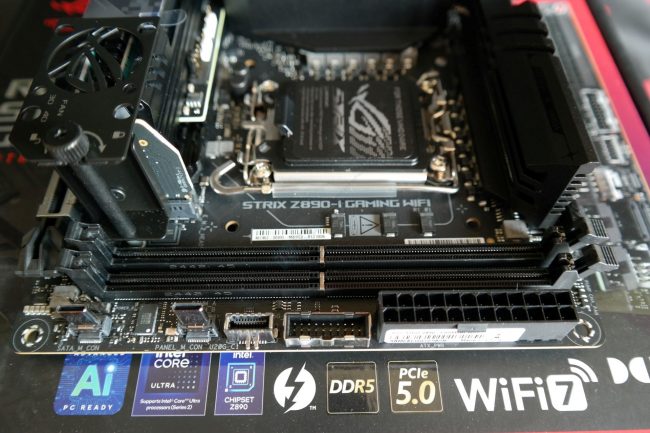

„ASUS ROG Strix Z890-I Gaming WIFI“ savo dviejuose DIMM lizduose palaiko iki 128 GB DDR5-9200 (OC) atminties. PCB šone randame vidinius 20-pin USB 3.0 ir UCB-C (20 Gbps) lizdus. Pastarasis lizdas dar papildomai palaiko ir 60 W krovimą. Vietoje SATA, priekinės panelės prijungimo ir kitų vietai įprastų prievadų turime dvi vertikalias F_CON jungtis. Prie jų bus jungiama speciali pridėtinė plokštė.

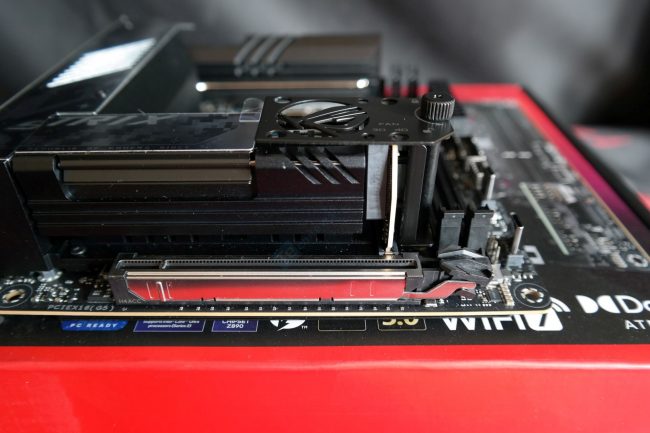

Mechaniškai sutvirtintas ir Q-Realise Slim fiksavimo sistemą naudojantis Gen 5 lizdas leidžia vaizdo plokštę išimti nenuspaudžiant fiksatoriaus.

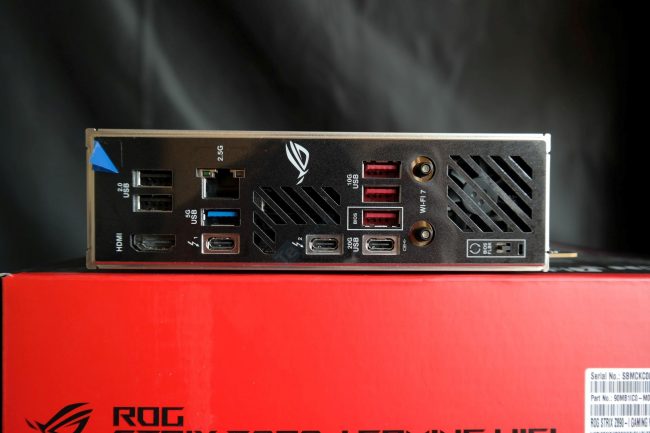

Motininė plokštė aprūpinta net dviem Thunderbolt 4 (40 Gbps, 15 W krovimas) lizdais. Renkantis USB turime 1x USB-C 3.2 (20 Gb/​s), 3x USB-A 3.1 (10 Gb/​s), 1x USB-A 3.0 (5Gb/​s) ir 2x USB-A 2.0 (480 Mb/​s). LAN tinklas susietas su „Intel I226-V“ moduliu (2,5 Gbps), bevielis WiFi 7 su BE200 (taip pat iš „Intel“). iGPU vaizdas išvedamas naudojant HDMI 2.1. BIOS atnaujinimui atlikti be CPU skirtas BIOS_FLBK mygtukas. Virš mygtuko jau minėtas antrasis mažo skersmens ventiliatorius, aušinantis mikroschemų rinkinį.
