Kai B860 > Z890: dvi ASUS ROG Strix mini-ITX pagrindinės plokštės su „Intel Core Ultra 9 285K“

Apie ROG Strix B860-I Gaming WIFI

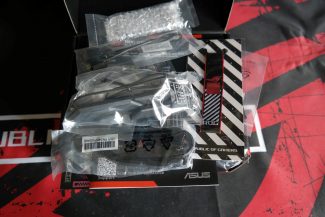

ASUS pagrėžia, kad jų B860-I turi solidžią, gerai aušinamą, VRM grandinę, M.2 palaiko PCIe 5.0 standartą, o PCIe 5.0 x16 lizdas naudoja Q-Realise Slim fiksavimo būdą. Nors gali pasirodyti, kad būtent ši pagrindinė plokštė gavo daugiau aksesuarų, – taip nėra. Mes tiesiog nepridėjome fotografijos su įprastais, kaip SATA laidai ar vidiniai prailgintojai, priedais.

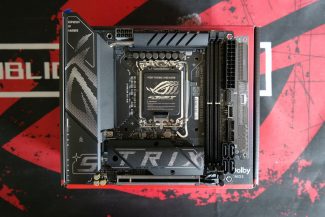

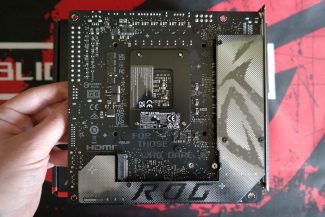

B860-I Gaming Wifi pagrindinė plokštė jau labiau primena standartinį mini-ITX variantą dėl įprastesnio jungčių išdėstymo. Galinę PCB dalį dengiantis dangtelis atlieka (kaip ir Z890-I Gaming WiFi atveju) tik estetinę funkciją, bet čia randame antrąjį M.2 lizdą, kuris tėra PCIe 4.0 specifikacijos ir neturi atskiro aušinimo.

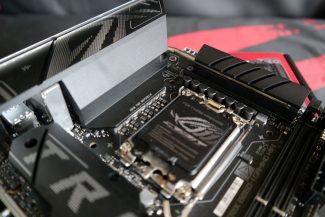

VRM grandinė aušinama dviejų dalių radiatoriumi, kurio blokai tarpusavyje sujungti šilumos vamzdeliu. I/O zoną perdengiantis gaubtas yra radiatoriaus tąsa, kas gerokai padidina aušinimo paviršių. Motininė plokštė naudoja standartinį 8-pin EPS12V lizdą. Viršutinės PCB dalies kampe integruotas įjungimo mygtukas ir EZ-Debug LED’ai. vCore dalyje realių fazių skaičius taip pat padvigubintas iki 10, bet panaudoti silpnesni (80 A) „Vishay SiC629“ galios blokai.



Pagrindinė plokštė palaiko iki 128 GB DDR5-9066 (OC) atminties. Priminsime, kad oficialiai „Core Ultra 200S“ serijos procesoriai palaiko tik DDR5-6400 atmintį.

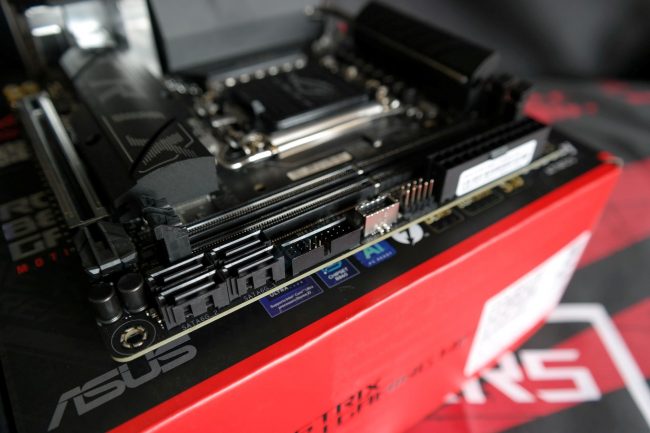

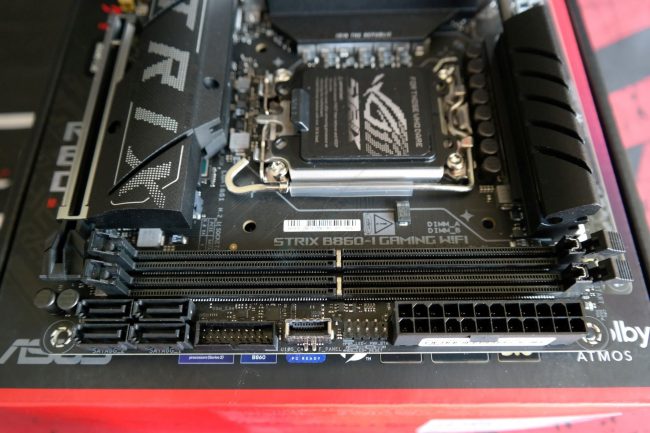

Pagal PCB kraštą išdėstyti 4x SATA portai ir vidinės 20-pin USB 3.0 (5 Gbps) bei USB-C 3.1 (10 Gbps) jungtys. Deja, bet vartotojo nepatogumui visos šios jungtys yra vertikalios.

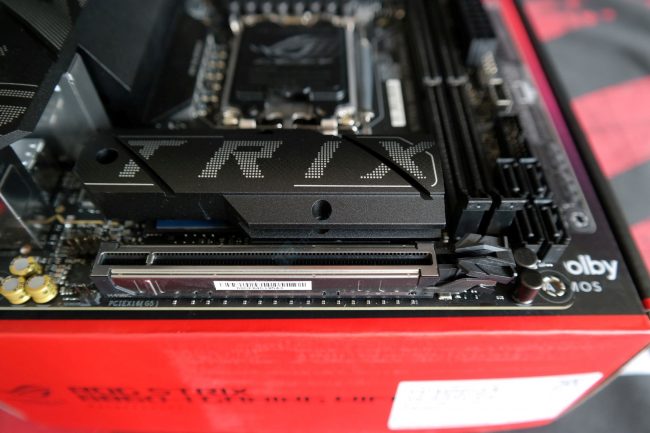

PCIe 5.0 x16 lizdas identiškas sutiktam Z890-I modelyje – palaiko Q-Realise Slim fiksavimo sistemą.



Pagrindinis M.2 PCIe 5.0 lizdas, kuriame kaupiklis fiksuojamas bevaržčiu būdu, gavo masyvų radiatorių, nors konkrečiai šios dalies aukštis yra mažesnis už Z890-I Gaming WiFi pagrindinės plokštės. Audio posistemę sudaro „Realtek ALC1220P“ kodekas su „Savitech SV3H712“ ausinių stiprintuvu.

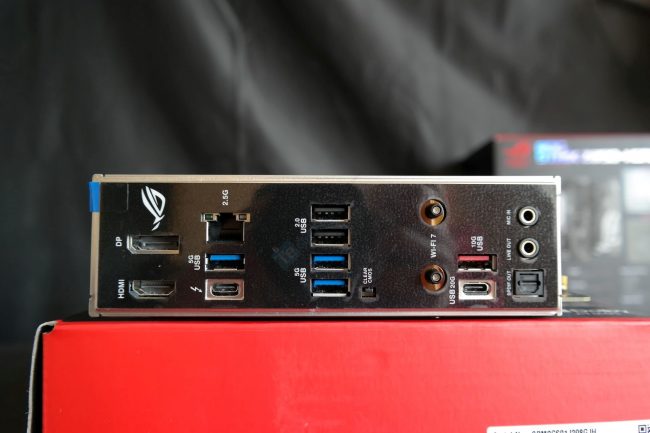

I/O panelėje randame DisplayPort 1.4 ir HDMI 2.1 vaizdo išvestis integruotai grafikai, taip pat 40 Gbps spartos Thunderbolt/ USB4, 1x USB-C 3.2 (20 Gbps), 1x USB-A 3.1 (10 Gbps), 3x USB-A (5 Gbps) ir 2x USB 2.0 lizdus. LAN prievadas – 2,5 Gbps spartos „Intel I226-V“, bevielis – WiFi 7 iš „Mediatek“. Papildomai integruotas CLR_CMOS mygtukas, anuliuojantis UEFI nustatymus.
