„MSI MAG B550 Tomahawk“ ir „Ryzen 5 3600X“ prieš legendinį i7-6700K

Žvilgsnis į MSI MAG B550 Tomahawk

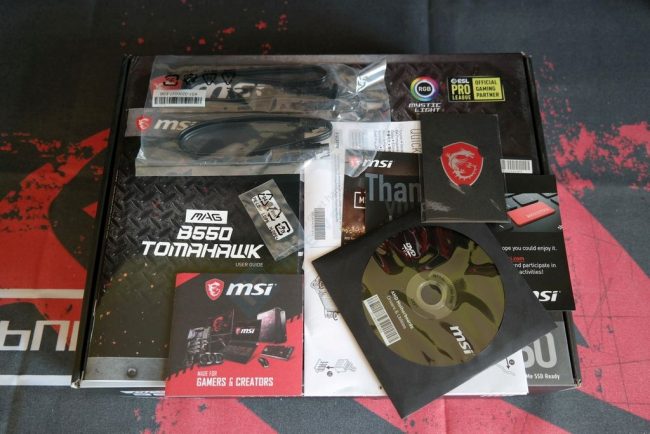

Gamintojas didžiausią dėmesį skiria VRM aušinimui, Gen 4 specifikacijos M.2 lizdui, 2,5 Gbps vieliniam tinklui ir, žinoma, RGB pašvietimui. Komplektacija skurdoka: firminis MSI lipdukas, pora SATA duomenų perdavimo kabelių ir daugiau nelabai kas naudingo.

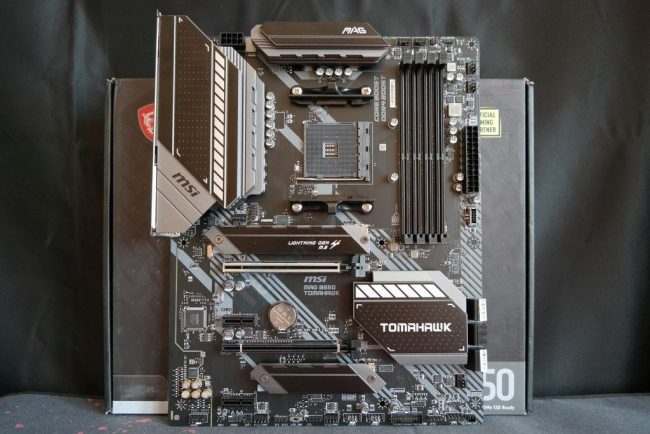

Kaip ir priklauso tokio pavadinimo motininei plokštei, MAG B550 Tomahawk išvaizdoje atsispindi karinė tematika. Vieniems tai patinka, kitiems ne, tačiau mums asmeniškai „Tomahawk“ nėra akiai pati patraukliausia. Pagrindinių mazgų išplanavimas ant montažinės plokštės puikiai apgalvotas: solidus tarpas tarp AM4 ir pagrindinio PCIe x16 lizdų, optimalios vietos M.2 lizdams, kurių kiekvienas gauna po atskirą radiatorių. Kiek keistai atrodo vienintelės 19-pin USB 3.0 galvutės pozicija PCB apačioje, o ne dešiniajame krašte. Baterijos pozicija taip pat galėtų būti kita, kadangi jos išėmimui prireiks pirma iš sistemos išimti vaizdo plokštę. Apart AM4 lizdo laikiklių ir kitų mažesnių detalių, ant MAG B550 Tomahawk iš esmės nerasime jokio nereikalingo plastiko. I/O zona tradiciškai nėra paslėpta po plastikiniu dangteliu, bet uždengta VRM radiatoriaus tęsiniu, sukuriant didžiulį paviršiaus plotą. Prijaučiantiems RGB fanams toks sprendimas gali nepatikti – pašvietimo šioje zonoje nėra ir MAG B550 Tomahawk lieka su vienintele RGB zona, kuri integruota į mikroschemų rinkinį aušinantį radiatorių.

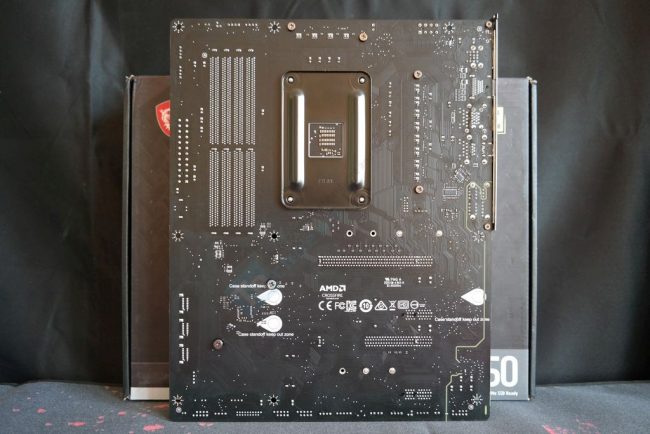

Kita montažinės plokštės pusė atskleidžia, kad antrasis mechaninis PCIe 3.0 x16 lizdas iš tikrųjų gali veikti x8 režimu, kas leidžia gauti SLI licenciją. Priminsime, kad „ASRock B550 Steel Legend“ pagrindinės plokštės atitinkamas lizdas buvo apribotas iki x4 režimo, suteikiant tik „CrossFireX“ palaikymą.

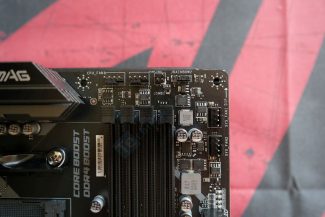

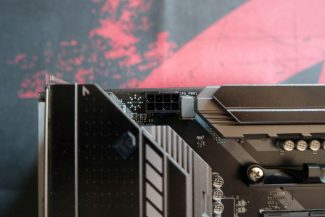

MAG B550 Tomahawk skirta vienintelė 8-pin EPS12V maitinimo jungtis, kurios pakanka viskam, apart ekstremaliam „Ryzen 9 3950X“ spartinimui naudojant azotą. CPU aušintuvui skirtas vienas CPU_FAN kanalas, kurio stipris 2 A. PUMP_FAN kanalas yra galingiausias (3 A arba 36 W). Kampe matome pirmąją adresatinę JRAINBOW RGB (5 V, 3 A) galvutę, palei PCB kraštą du SYS_FAN (po 1 A) kanalus sisteminiams ventiliatoriams.

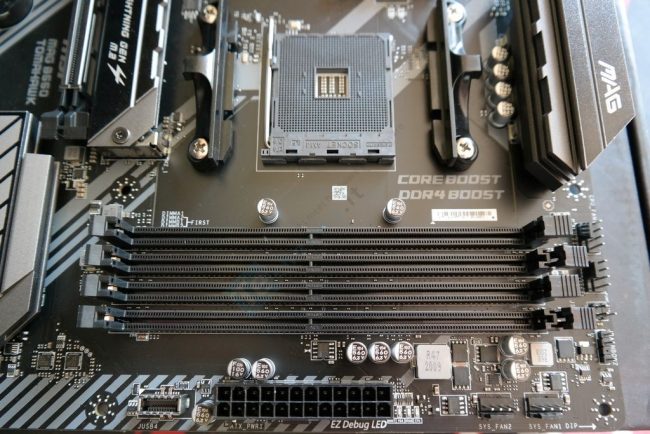

MAG B550 Tomahawk palaiko iki 5100 MHz (OC) un-buffered tipo DDR4 operatyviąją atmintį. Maksimali talpa keturiuose DIMM lizduose 128 GB. Galima naudoti ir ECC klaidų mechanizmą palaikančius modulius, kurie veiks non ECC režimu. MSI nurodo, kad su dvejais single rank moduliais galima tikėtis stabilaus 5100 MHz dažnio, o su dvejais dual rank 3866 MHz. Naudojantiems keturis single rank modulius galima galvoti apie 4000 MHz, kai didesnės talpos dual rank moduliai galimybes mažina iki 3600 MHz. Žinoma, šie paskaičiavimai atlikti nesilaikant 1:1 FCLK:UCLK santykio. Pasirinkta daisy chain takelių išdėstymo topologija, kuri yra palankesnė bandant pasiekti didesnį dažnį su dvejais DRAM moduliais, nei keturiais.

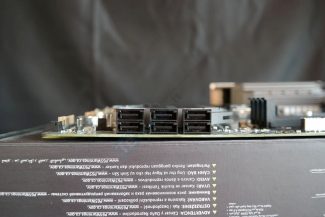

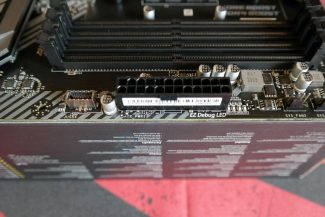

Vidinė USB 3.2 galvutė yra Gen 1 specifikacijos, todėl jos pralaidumas ribojamas iki 5 Gbps. Aukščiau ATX24V lizdo turime EZ Debug LED indikatorius (CPU, VGA, DRAM, BOOT), kurie leidžia diagnozuoti, kuris komponentas neleido sėkmingai užbaigti POST fazės. Visi šeši SATA III portai yra valdomi B550 mikroschemų rinkinio ir leidžia kurti 0, 1, 10 tipų RAID masyvus. Po portais vienas iš šešių sisteminių SYS_FAN lizdų.

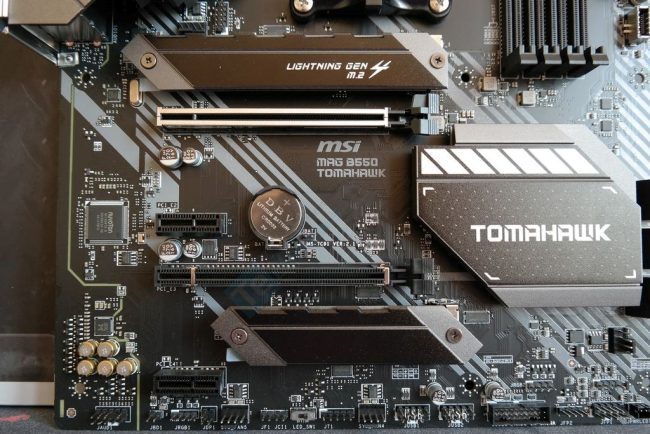

Netgi plika akimis matosi, kad antrajame PCIe 3.0 x16 lizde yra reikiamas kontaktų skaičius x8 režimui, tačiau oficialiai nurodoma, kad pralaidumas siekia tik x4. Gali būti, kad MSI paskutiniu metu nusprendė nemokėti NVIDIA kompanijai už SLI licenciją, liekant tik prie 2-way/quad „CrossFireX“ palaikymo. Maža to, šis lizdas dalinasi duomenų pralaidumu su aukščiau esančiu PCIe 3.0 x1 ir M2_2 lizdais. Pagrindinio plienu sustiprinto PCIe x16 lizdo pralaidumas priklauso nuo naudojamo procesoriaus: Gen 4 specifikacija su „Matisse“ („Ryzen 3000“) ir Gen 3 su „Renoir“ APU („Ryzen 4000“). Šalia baterijos integruotas JABT1 trumpiklis, leidžiantis anuliuoti BIOS nustatymus.

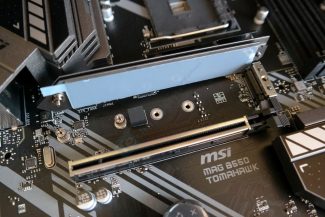

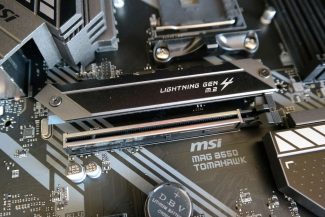

Pagrindinį M.2 lizdą MSI vadina Lightning Gen 4 lizdu, tačiau jo pralaidumas priklauso nuo naudojamo procesoriaus. AM4 lizde esant „Matisse“ procesoriui pralaidumas siekia 64 Gb/s (Gen 4 specifikacija) ir mažėja iki 32 Gb/s naudojant „Renoir“ hibridinį APU. Tinkamas ne tik PCIe, bet ir SATA tipo SSD kaupiklis, kurio maksimalus formatas 22110.

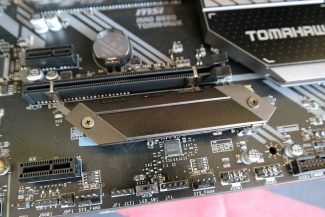

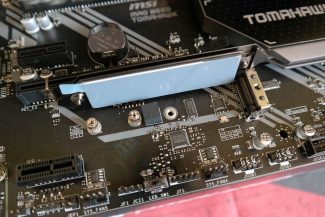

Į antrąjį M2_2 lizdą telpa 2280 formato SSD kaupiklis, kuris privalo turėti PCIe magistralę. Lizdas susietas su B550 mikroschemų rinkiniu. Maksimalus pralaidumas siekia 32 Gb/s – nepriklausomai nuo naudojamo procesoriaus tai PCIe 3.0 x4 lizdas. Šis lizdas dalinasi pralaidumu su pirmuoju PCIe 3.0 x1 ir antruoju PCIe 3.0 x16 lizdais. Vienu metu užpildžius visus minėtus lizdus, M2_2 režimas sumažės nuo x4 iki x2 (16 Gb/s).

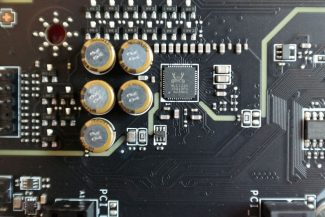

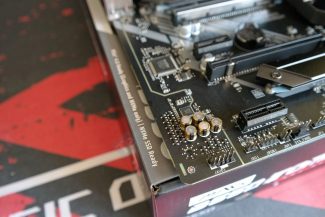

Nuo likusios montažinės plokštės izoliuotoje garso posistemės dalyje panaudotas „Realtek ALC1200“ garso kodekas, kuris yra pakopa žemesnės klasės už ALC1220 konkretiems skirtumams nesant žinomiems. Atskiro OPAMP stiprintuvo MAG B550 Tomahawk negavo, todėl nėra tinkamiausias variantas didelės varžos ausinėms.

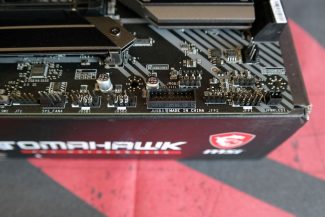

Apatinėje montažinės plokštės dalyje integruotos dvi vidinės USB 2.0 ir viena USB 3.0 galvutės, pora 4-pin SYS_FAN (po 1 A) kanalų, taip pat LED_SW1 slankiklis, įjungiantis/išjungiantis motininės plokštės RGB pašvietimą. Šioje dalyje randame dar vieną 3-pin adresatinę RGB (5 V, 3 A) galvutę ir dvi 4-pin RGB (12 V, 3 A) galvutes.

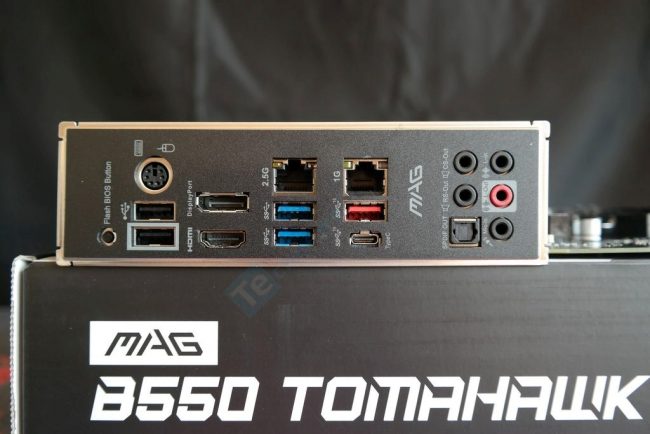

Dalis MAG B550 Tomahawk I/O panelės senamadiška: PS/2 portas ir dvi USB 2.0 sąsajos, iš kurių viena susieta su Flash BIOS funkcija, leidžiančia neturint CPU atnaujinti BIOS’ą. Spartesniems išoriniams įrenginiams skirti du USB 3.2 Gen 1 portai ir dar du USB 3.2 Gen 2 (Type A + Type C) portai. Virš mėlynai pažymėtų Gen 1 lizdų integruotas 2,5 Gbps pralaidumo vielinis tinklas, kuris yra valdomas „Realtek RTL8125B“ modulio. Virš Gen 2 portų stovi mažesnio pralaidumo (1 Gbps) RJ-45 lizdas, kuris susietas su kitu (RTL8111H) „Realtek“ moduliu. Vaizdą galima išvesti naudojantis HDMI 2.1 (4096 x 2160 @60 Hz) arba DisplayPort 1.3 (4096 x 2160 @60 Hz).
