„Prime“ platforma neatrodo, jog labai skirtūsi nuo ilgai naudotos KM3, kuri kilo iki pat 80+ Platinum efektyvumo. Maitinimo šaltiniui tebebūdinga pilno tilto su rezonansiniu konverteriu topologija ir sinchroninis išlyginimas antrinėje filtravimo zonoje.

Pirminis filtravimas pradedamas metalinėje dėžutėje, kurioje turėtų slėptis vienas X ir du Y kondensatoriai. Kaip visad, montažinė plokštė priglaudžia likusią dalį filtravimo komponentų: dar vienas X ir keturi Y kondensatoriai, dvi ritės ir MOV. „Seasonic“ neatsisakė elektromagnetinės rėlės, kuri padidina efektyvumą ir leidžia greičiau atvėsti NTC termistoriui. Atskiras radiatorius aušina dvigubą diodų tiltelį.

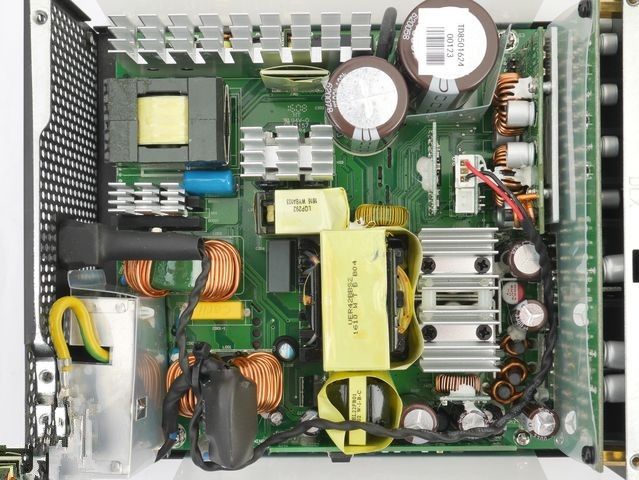

„hw4all.com“ iliustracija

APFC zonoje radiatoriumi aušinami pora „Infineon“ FET tranzistorių ir efektyvumą didinantis boost diodas. APFC valdiklis iškeltas ant papildomos montažinės plokštės. „Seasonic“ pagrindiniais kondensatoriais pasirinko du skirtingos talpos „Nippon Chemi-Con“ gamybos kondensatorius (400 V, 650 uF + 450 uF). Viso 1100 uF siekianti talpa atrodo stipriai per didelė 850 W maitinimo šaltiniui – „Corsair AX1500i“ pasižymėjo vos talpesne ( 1150 uF) kondensatorių pora. Esant 105 °C karščiui tarnavimo trukmė siekia 2000 valandų.

Pirminiai persijungiantys FET tranzistoriai taip pat gavo sidabro spalvos radiatorių. PWM valdikliu pasirinktas populiarumo nestokojantis ir ne kartą aukšto efektyvo maitinimo šaltiniuose matytas „Champion CM6901“. +12 V liniją generuojantys FET tranzistoriai, kurių antroje PCB pusėje yra keturi, aušinami pačio PSU korpuso (panaudojus termo paduką) ir papildomo radiatoriaus. Po juo patalpinti polimeriniai „Nichicon“ kondensatoriai. Du DC-DC konverteriai, šešetas FET tranzistorių ir bendras PWM kontroleris atsakingi už mažųjų linijų sukūrimą. Antrinėje zonoje „Seasonic“ panaudojo tik pačios aukščiausios klasės kondensatorius: polimeriniai iš „Nippon Chemi-Con“ arba „Nichicon“, o elektrolitiniai iš minėtos „Nippon Chemi-Con“ arba „Rubycon“. Visi iki vieno – japonų gamintojai. Ilga pridėtinė PCB iš esmės skirta tik už apsaugas atsakingai „Weltrend WT7527V“ mikroschemai, gebančiai suteikti OCP apsaugą dviems virtualioms +12 V linijoms.

Lekiame tiesiai prie ventiliatoriaus. Aušinimas patikėtas tikrus FDB guolius turinčiam „Hong Hua“ gamybos įrenginiui (HA13525M12F-Z). „Seasonic“ pirmą kartą ne tik naudoja FDB guolius turintį ventiliatorių, bet ir renkasi didesnio skermens. Anksčiau „Seasonic“ maitinimo šaltiniuose buvo galima aptikti tik 120 mm skersmens aušinimo įrenginius, o šis – 135 mm. Pažymima, kad ventiliatorius prie 40 °C turi išsilaikyti bent 70 000 valandų. Priminsime, kad FDB guolius turinčių įrenginių silpniausia vieta – startavimo fazė, kurios metu ašis juda nepankamai greitai, to rezultate žemas tepimo slėgis gali sukurti trintį tarp ašies ir guolio. Šio modelio ventiliatoriaus maksimalūs sūkiai nurodomi 1800 RPM, tačiau visai netrukus pamatysime, kad „Seasonic“ atlaisvino sūkių profilį iki maksimumo, todėl ventiliatorius nė iš tolo nepriartėja prie 1800 RPM.

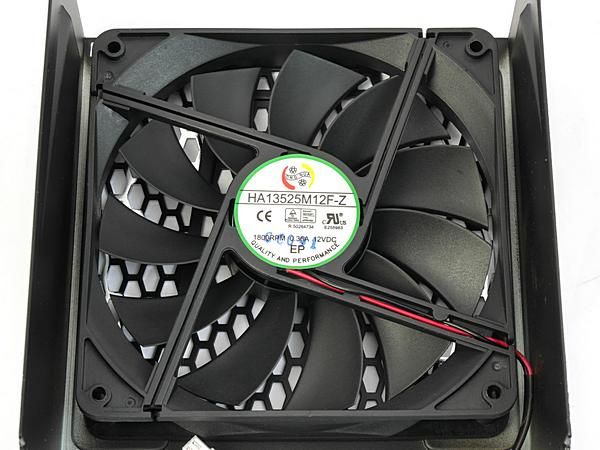

„hw4all.com“ iliustracija
