Ar „MSI RTX 3060 Ti Gaming X Trio“ su i7-10700KF turi šansų prieš „Radeon RX 6800“ ir „Ryzen 7 3700X“?

Žvilgsnis iš arčiau į Gaming X Trio

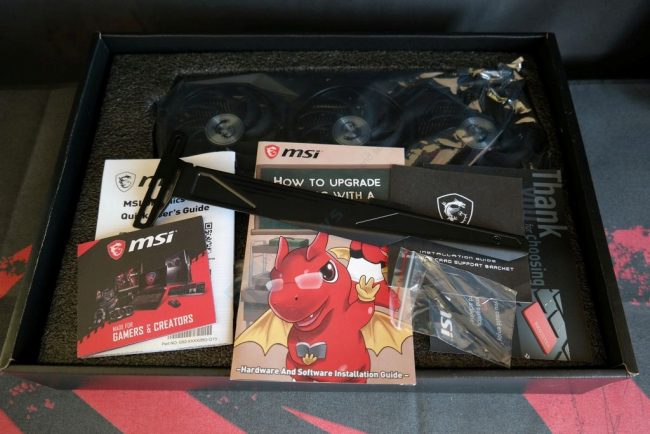

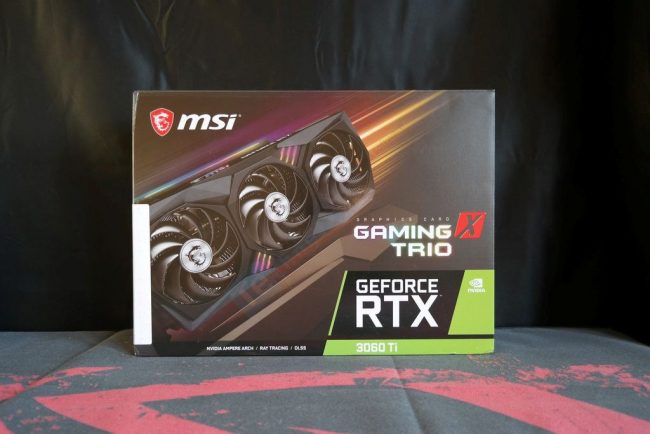

MSI mėgsta į komplektaciją įtraukti daug „popierizmo“, tačiau pagalbinio kronšteino pasirinkimas kiek nustebino. Tai ne RTX 3090 ar RTX 3080. Visgi MSI nusprendė, kad beveik 1,5 kilogramo sveriančiai vaizdo plokštei jo reikia. Jokių PCIe kabelių-perėjimų komplektacijoje nėra.

„MSI RTX 3060 Ti Gaming X Trio“, kaip ir pasako pavadinimas, naudoja iš trijų ventiliatorių sudarytą aušinimo sistemą. Automatiškai tai atsiliepia vaizdo plokštės gabaritams – 32 centimetrų ilgio „Gaming X Trio“ tikrai tilps ne į kiekvieną mITX dėžutę. Juodos bei pilkos spalvų deriniu puoštas viršutinis gaubtas tebėra gaminamas iš plastiko. Nors jis ir neatrodo pigiai, tačiau kai kurie gamintojai vis labiau krypsta link dar tvirtesnių, iš metalo pagamintų, gaubtų. Centre matome dvi RGB zonas, kiekviena sudaryta iš trijų matinių juostelių.

\

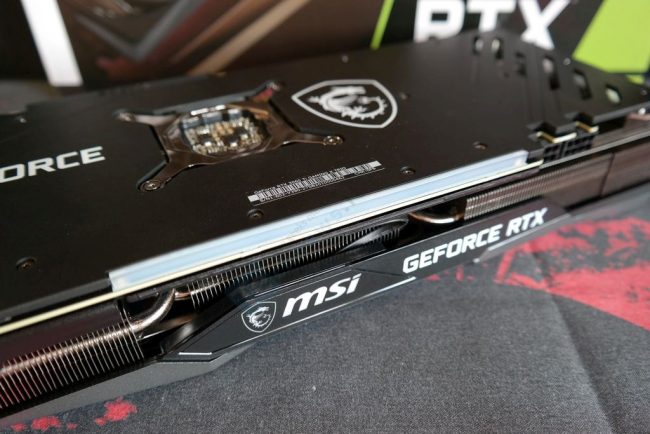

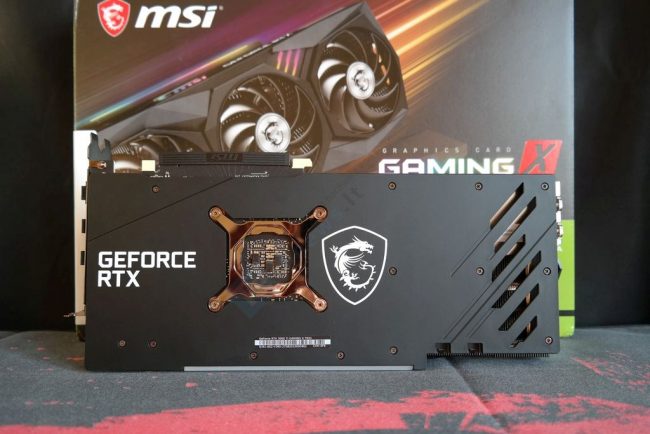

MSI skelbia, kad jos kurta nugarinė plokštelė yra pagaminta ne šiaip iš paprasto metalo, bet iš grafeno, kuris yra anglies alotropas ir pasižymi įprastam grafitui būdingomis savybėmis. Tokia plokštelė turėtų sverti mažiau, taip pat turėtų būti atsparesnė mechaninėms lenkimo jėgoms bei geriau atiduoti į aplinką šilumą. Daugiau mažiau visas šias savybes MSI nurodo savo svetainėje. Ant plokštelės balta spalva išskirtas MSI drakonas ir „GeForce RTX“.

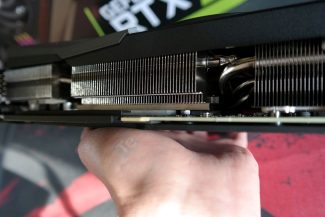

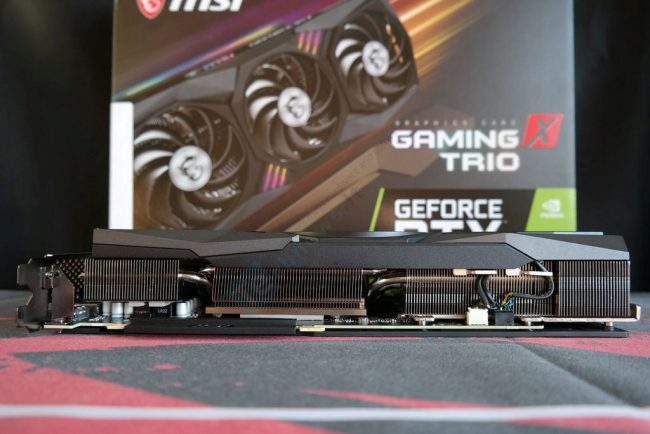

„Gaming X Trio“ korpuse užims 3 PCI išplėtimo lizdus ir tai yra aukšta vaizdo plokštė (56 mm). Trijų dalių radiatoriuje aliuminio plokštelės išdėstytos vertikaliai. Šonai nėra uždaryti plastikinio gaubto – protingas sprendimas siekiant kuo efektyvesnio aušinimo. Akivaizdžiai matyti, kad didžiulė aušinimo sistema padidina vaizdo plokštės ilgį. Montažinė plokštė yra bent 3-4 cm trumpesnė.

Šiame šone metalinė plokštelė jungia I/O panelę su montažine plokšte – tai suteikia papildomo tvirtumo. Tikėtina, kad raidės MSI palaiko RGB pašvietimą, nors panašu, kad pagrindiniu spalvų generavimo šaltiniu buvo pasirinkta matinė juostelė. Šis aksesuaras atsuktas tiesiai į menamą korpuso langą.

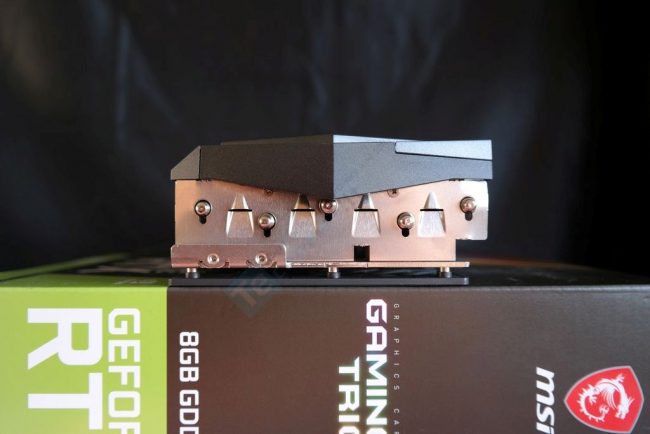

Galinėje vaizdo plokštės dalyje baigiasi penkių šilumos vamzdelių galai. Šeštasis vamzdelis pasibaigia kažkur pačiame radiatoriuje. MSI pareiškimu, specialūs deflektoriai padidina aušinamo paviršiaus plotą ir padeda nukreipti oro tėkmę ten, kur reikia.

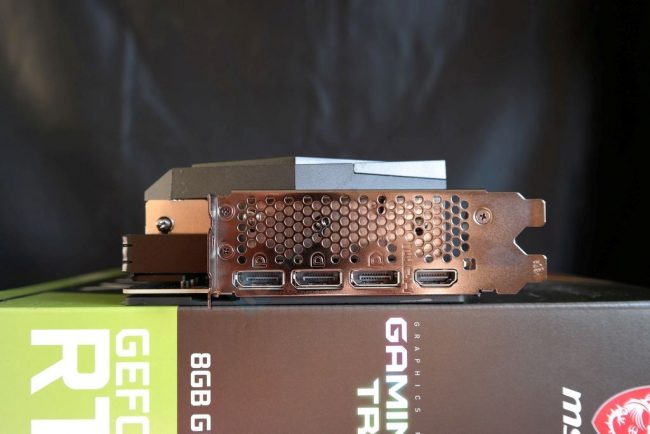

Iš jungčių pusės I/O panelėje jokių pokyčių MSI nesiėmė, t.y. paliko vieną HDMI 2.1 su trimis DisplayPort 1.4a išvestimis. Fotografija atskleidžia, kiek yra paaukštinta montažinė plokštė – „Gaming X Trio“ aukštis siekia 140 mm. Siauresnių korpusų savininkams tai vėlgi nėra džiugi žinia.

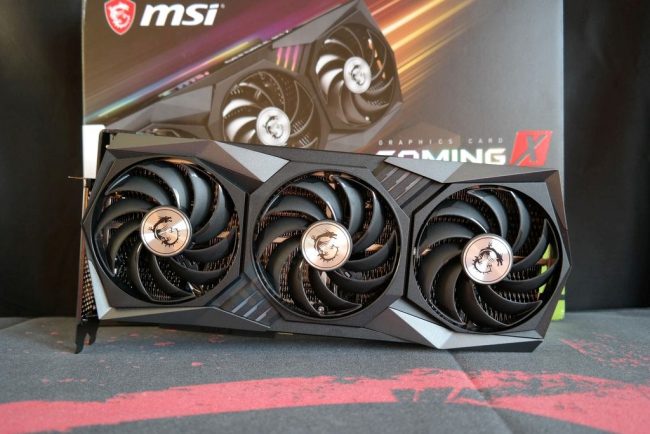

„Gaming X Trio“ modelis turi jau ketvirtos kartos TORX ventiliatorius. Visi trys ventiliatoriai yra identiško skersmens. Vienuose šaltiniuose nurodomi 95 mm, kituose apvalūs 100 mm. Mūsų liniuotė parodė ~94 mm. Ventiliatorių dizainas primena pusiau axial’inį sprendimą: mentelės sujungtos poromis, tarp jų paliekant tarpą.

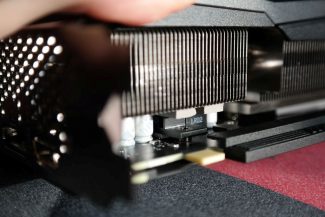

GA104 branduolį maitininti VRM dalis pastatyta į priekinę PCB dalį, greta I/O jungčių. Galios komponentus aušina atskiras, mažų gabaritų, radiatorius, kuris panaudojant termo juosteles liečiasi su pagrindiniu radiatoriumi. vRAM VRM dalis yra patalpinta už grafikos procesoriaus. Aušinimas patikėtas pagrindiniam radiatoriaus blokui. GDDR6 lustų generuojama šiluma taip pat perduodama į pagrindinį radiatorių.

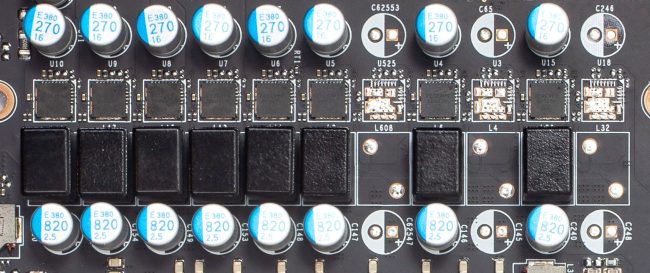

VRM grandinė branduoliui, kaip ir standartiniame „Founders Edition“ modelyje, sudaryta iš 8 fazių. Atminčiai skirta VRM dalis fazių skaičiumi (2) irgi identiška, tačiau patys komponentai (galios blokai ir valdikliai) panaudoti skirtingi.

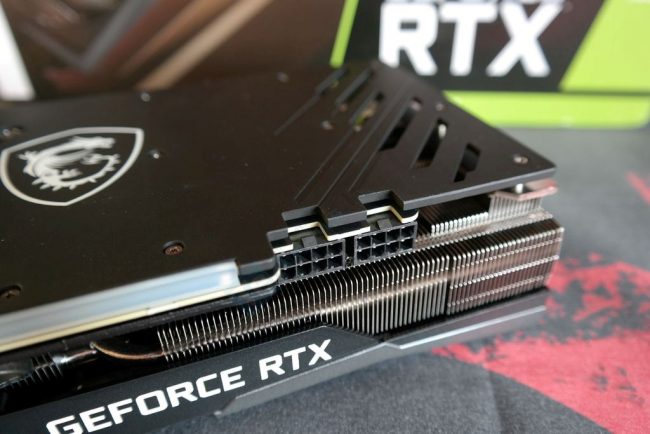

„Founders Edition“ vaizdo plokštėms būdinga 12-pin PCIe maitinimo jungtis buvo pakeista į dvi 8-pin jungtis. Abu variantai užtikrina iki 300 W tiekimą. Jokių spalvinių LED indikatorių apie blogai prijungtą maitinimo kabelį MSI neintegravo.
