Ar verta atsinaujinti į AGESA 1.0.0.4 ir ar „ASUS ROG Crosshair VIII Impact“ yra inžinerinis šedevras?

Įspūdingame VRM'e dar niekad nematyti komponentai

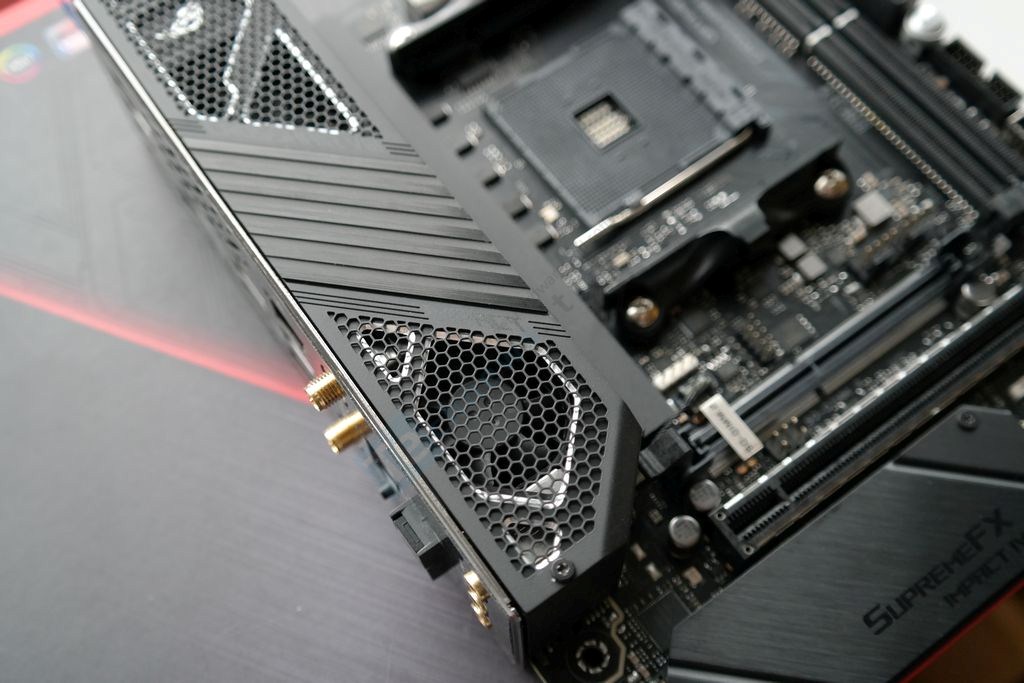

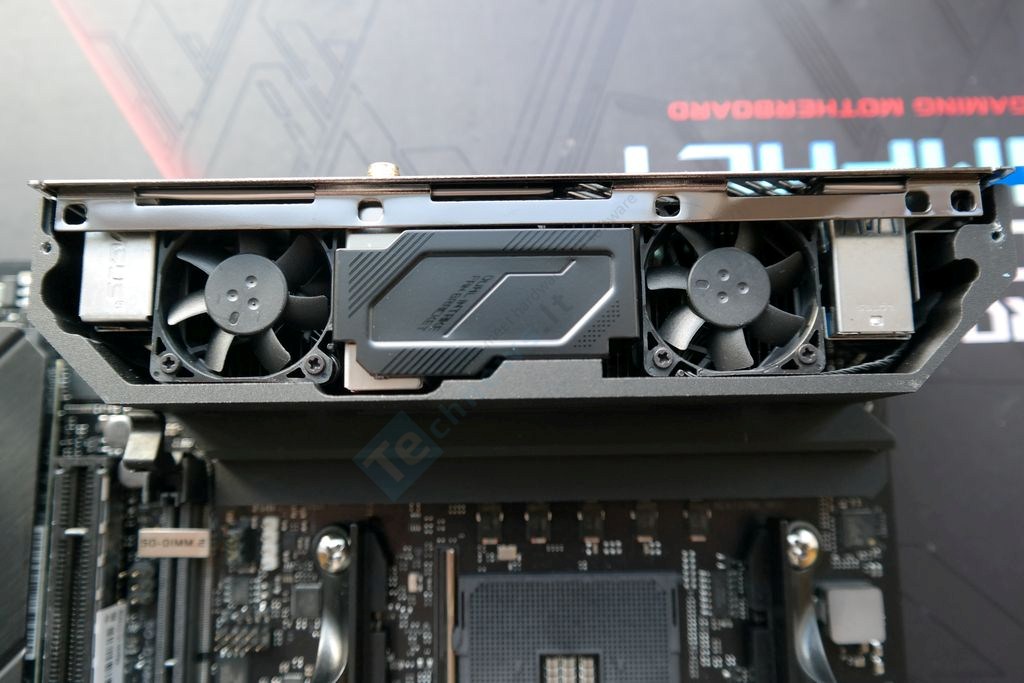

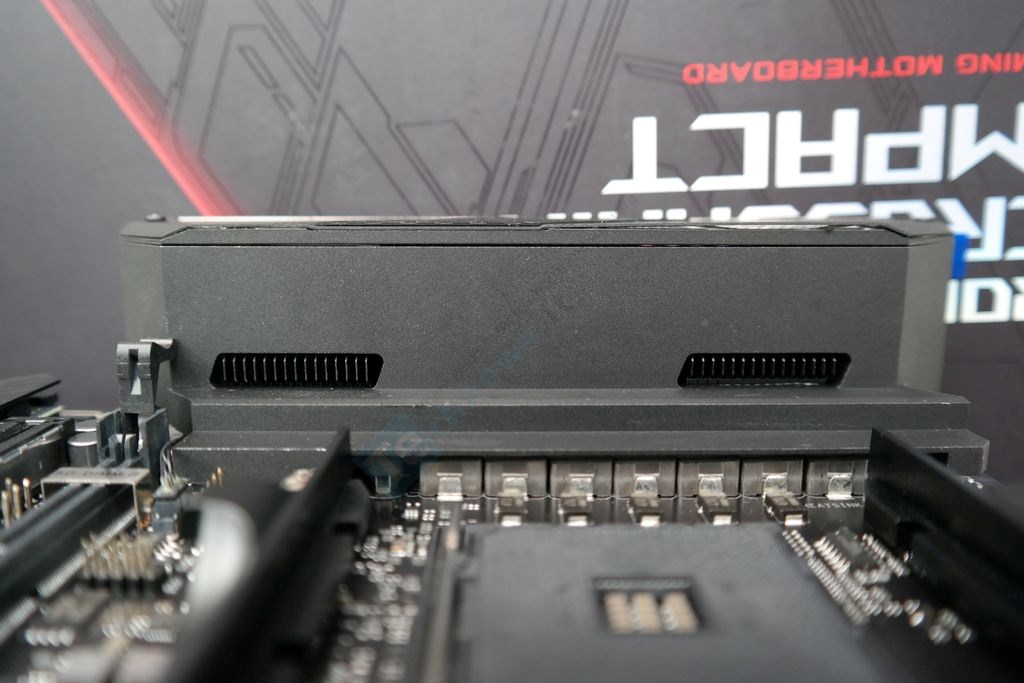

Skirtingai nei beveik visos kitos X570 pagrindinės plokštės, „Impact“ turi ne vieną, bet du mažyčius ventiliatorius. Vienas aušina VRM grandinės komponentus, kitas X570 mikroschemų rinkinį. Abu ventiliatoriai integruoti į monoblokinį radiatorių, esantį virš I/O zonos, ir yra dalinai paslėpti po metaliniu tinkleliu. Įsiurbtas oras pašalinamas pro mažytes link CPU lizdo nukreiptas ertmes ir I/O dangtelyje esančias angas.

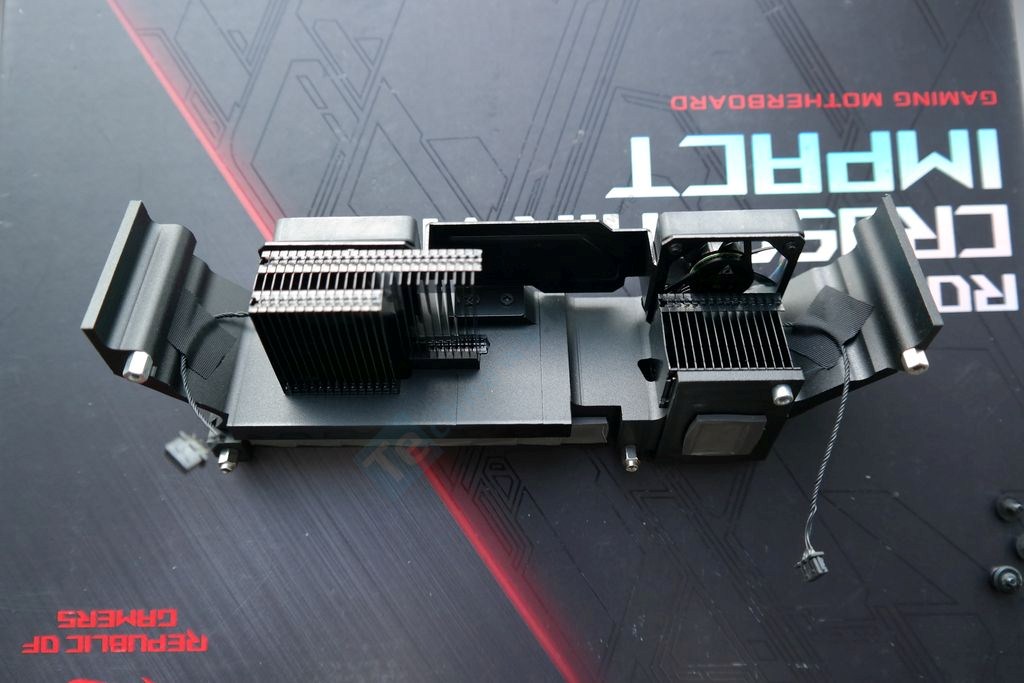

Po kiekvienu iš ventiliatorių yra nedidelis iš aliumininių plokštelių sudarytas radiatorius. Radiatorius be ventiliatorių sveria pakankamai solidžius 140 gramų.

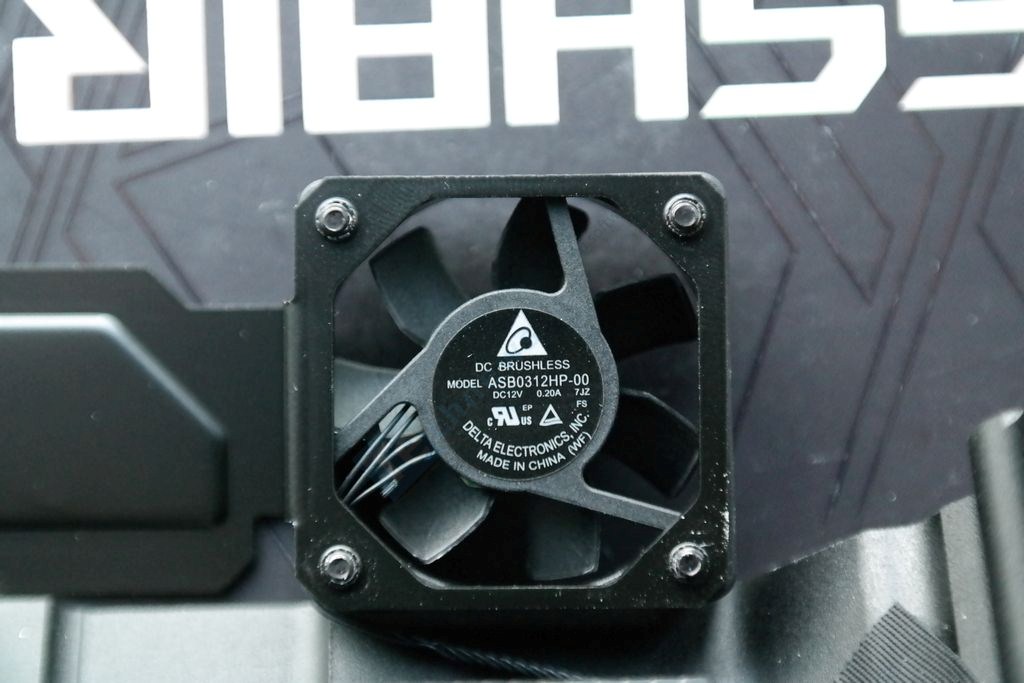

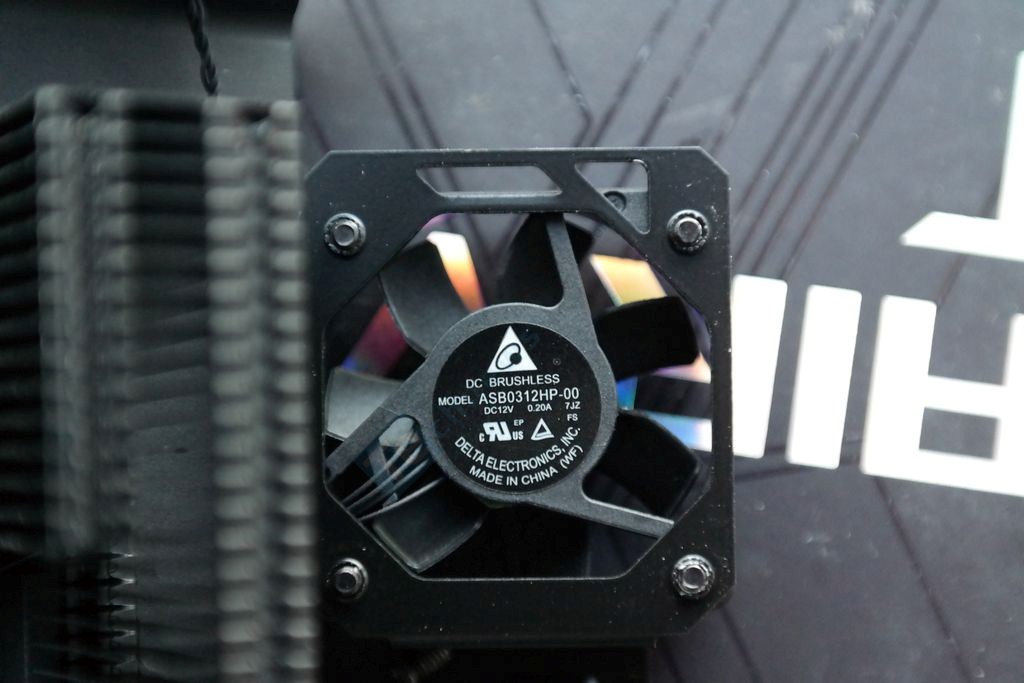

VRM ir X570 mikroschemų rinkinį aušinantys „Delta Electronics“ ventiliatoriai yra identiški (35 mm, 12 V, 0,2 A), nors, kaip netrukus paaiškės, maksimalūs sūkiai šiek tiek skiriasi. Šių ventiliatorių ištvermė ~60 000 valandų.

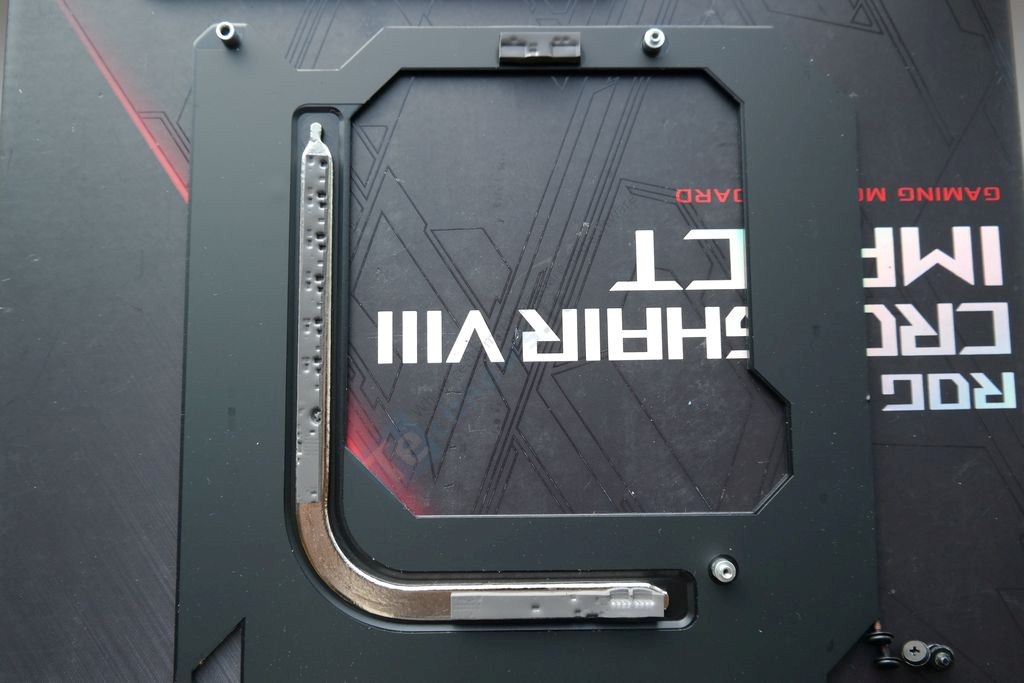

Esame matę ne vieną nugarinę plokštelę, tačiau „Impact“ turima yra visiškai unikali, kadangi joje integruotas šilumos vamzdelis. Jis pagrinde surenka šilumą nuo pačios montažinės plokštės, o SOC dalies galios blokų išskiriama šiluma perduodama tiesiai į plokštelę per termo padelį.

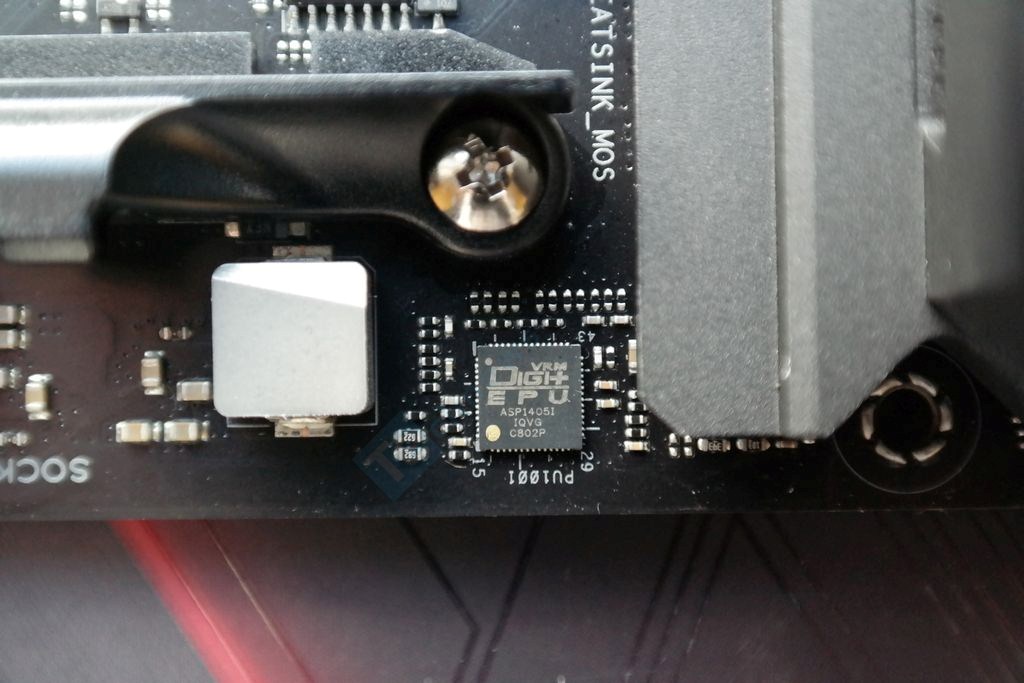

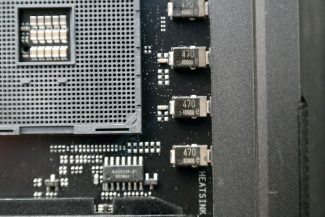

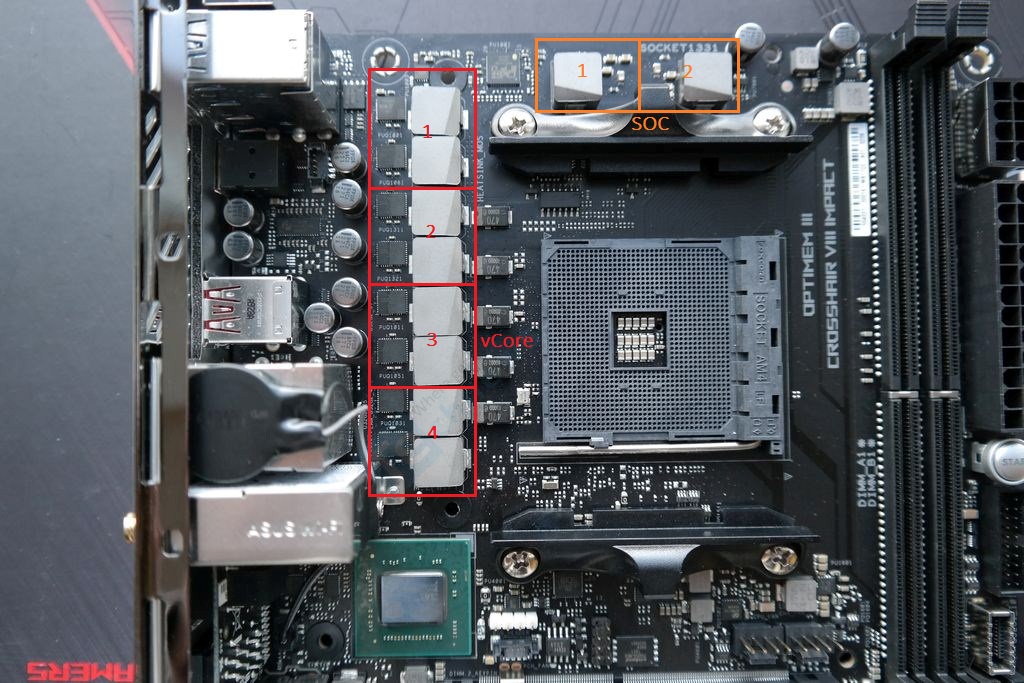

ASUS pasirinko „International Rectifier“ IR35201 PWM valdiklį, kuris palaiko iki 8 PWM kanalų. „Impact“ motininėje plokštėje jis dirba 4+2 kanalų režimu: 4 kanalai tenka vCore daliai, o 2 SOC daliai, kurios galios blokai, skirtingai nei vCore, išdėstyti kitoje PCB pusėje. Gali atrodyti, kad „Impact“ turi 8 fazes, tačiau taip nėra. Čia integruotos 4-ios ypač masyvios fazės, kurios kitaip vadinamos tiesiog Twin 8. Kaip esame minėję anksčiau, tokiam VRM dizainui būdingi intensyvesni išeinantys/įeinantys bangavimai, tačiau ASUS pasirūpino eile filtruojančių „Nichicon“ 10K reitingo kondensatorių, kurių talpa šiuo atveju yra didesnė už daugelį kitų aukštos klasės X570 pagrindinių plokščių. Ant PCB taip pat matome daugybę aliumininių POSCAP kondensatorių, kurių ilgaamžiškumas esant dideliam karščiui nėra toks geras kaip polimerinių, tačiau su POSCAP bangavimai išėjime yra slopinami efektyviau. Tokie kondensatoriai čia atsirado ne veltui.

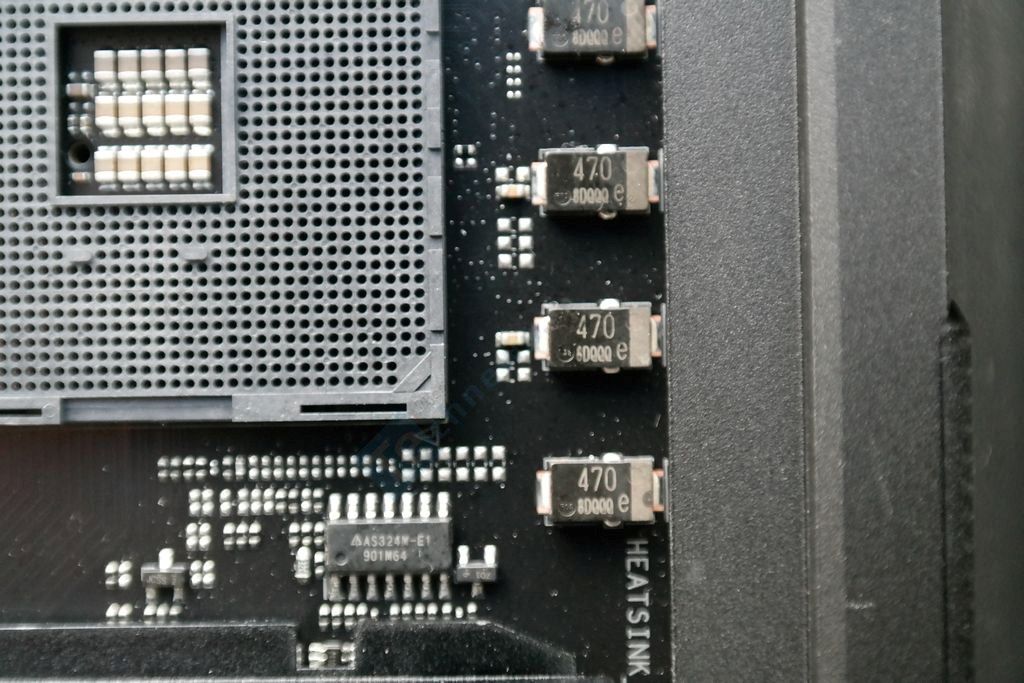

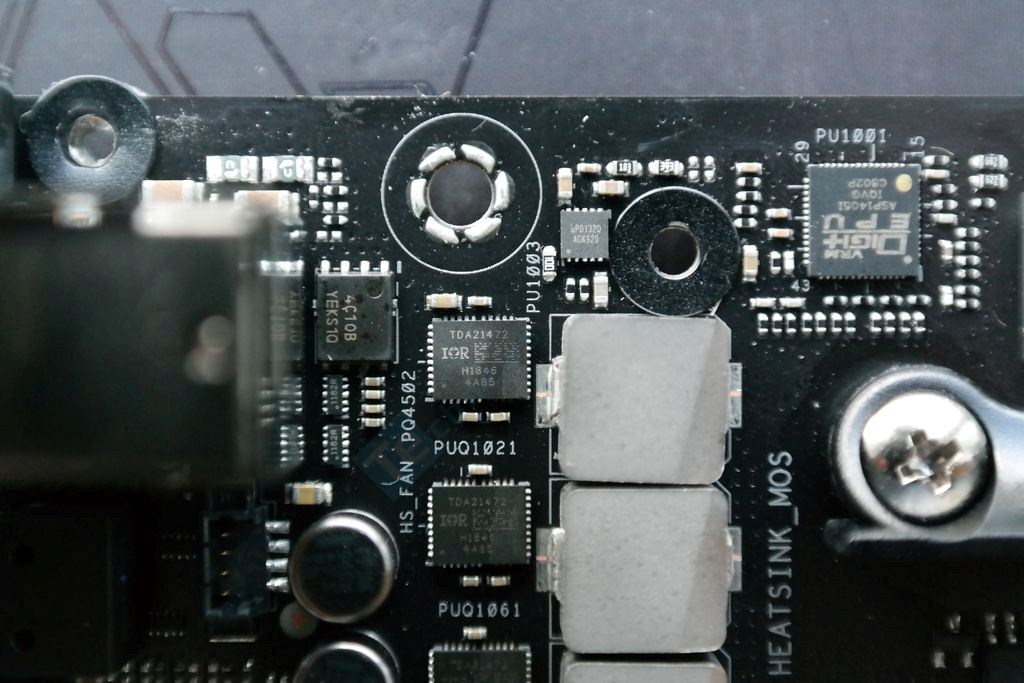

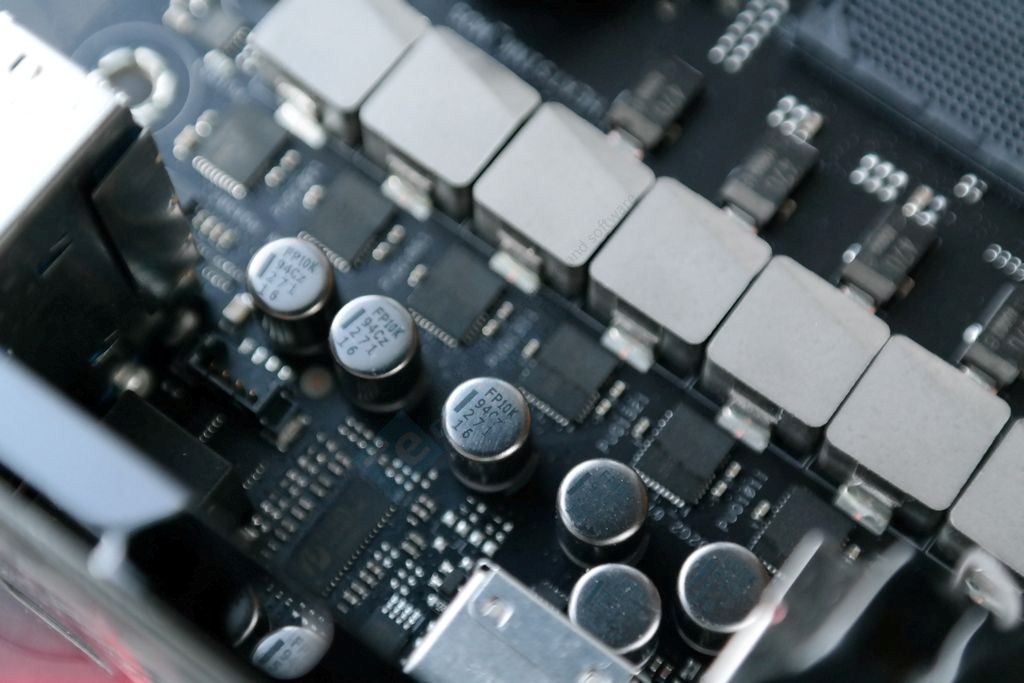

Galios blokais abejose grandinės dalyse pasirinkti mums dar niekad nematyti 70 A stiprio TDA21742 MOSFET’ai iš „Infineon“. Tai super efektyvūs galios blokai, kurių aštuoni dirba paraleliai vCore dalyje. Grandinės efektyvumas maksimaliai paspartinus 8-ių branduolių „Ryzen 7 3700X“, kuris reikalaus ~100 A srovės, sieks vos ~8 W. Prie tokių sąlygų grandinė pasiekia savo pikinį efektyvumą. Naudojant 200 A reikalaujantį „Ryzen 9 3950X“ šilumos nuostolis siektų ~16 W. Palyginimui, „Formula“ nuostolis ~20 W. Vėliau VRM grandinė ima prarasti savo efektyvumą, tačiau skaičiai vis tiek išlieka labai solidūs.

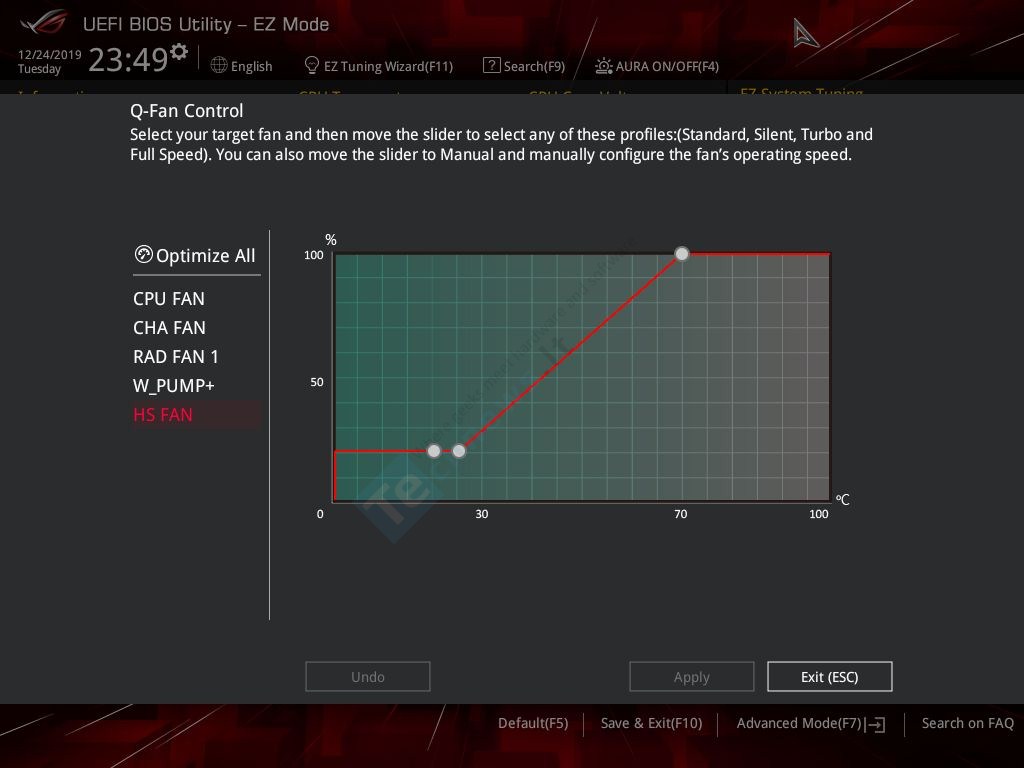

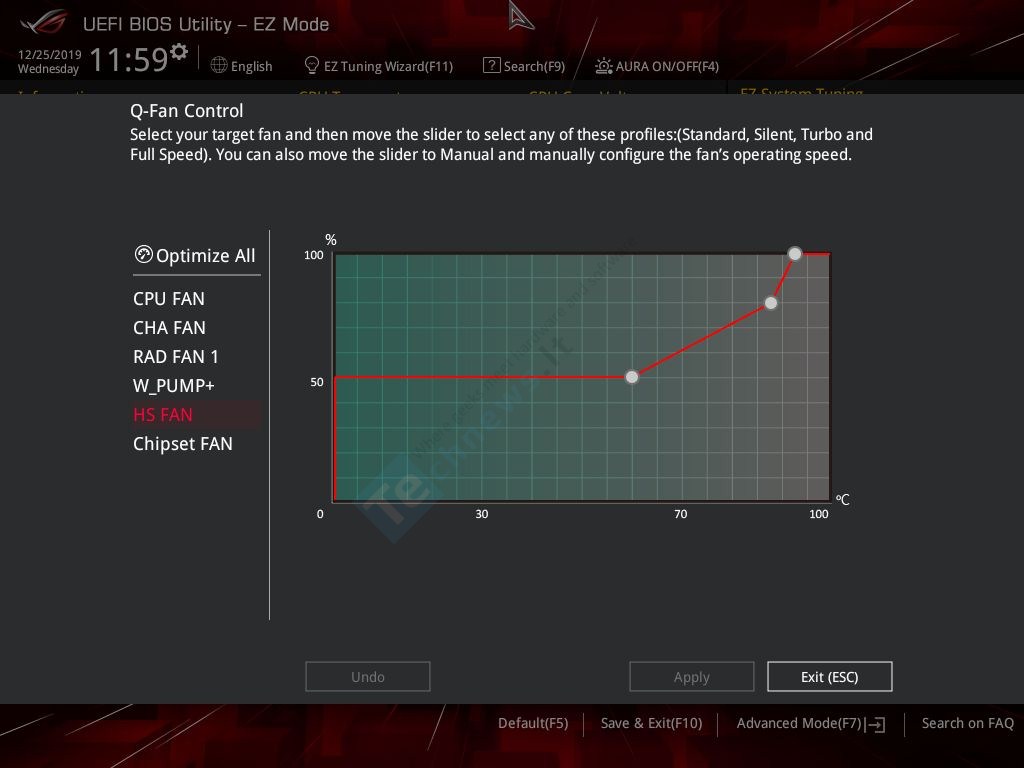

VRM’ą aušinančio ventiliatoriaus valdymą randame integruotą į abi bandytas BIOS versijas, tiek 1001, tiek 1201, tačiau sūkių kreivė kardinaliai skiriasi (palyginimas žemiau). Vartotojui leidžiama taikyti Zero RPM režimą, tačiau jis tinkamai neveikia – ventiliatorius maksimaliai sumažina savo sūkius, tačiau vis tiek sukasi. Leidžiamas sūkių dugnas ~1400-1500 RPM. Maksimalūs sūkiai peržengia 10 000 RPM ribą. Skirtingai nei X570 mikroschemų rinkinio atveju palyginimo tarp VRM aušinimo efektyvumo naudojant skirtingas BIOS versijas neatlikome.

BIOS 1001 (AGESA 1.0.0.3ABBA)             BIOS 1201 (AGESA 1.0.0.4)

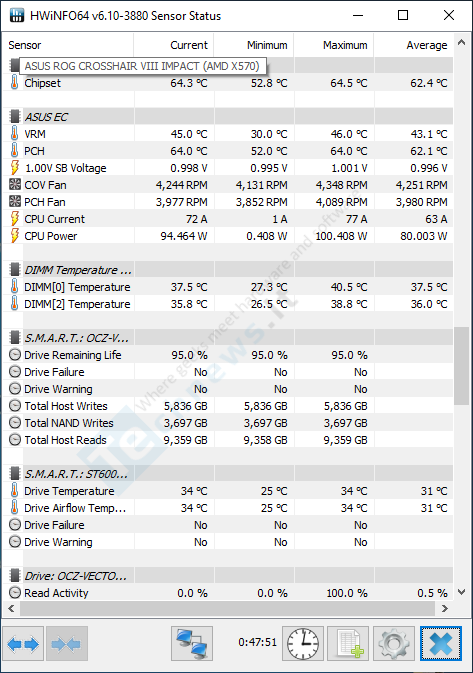

Norėdami VRM grandinei suteikti daugiau streso aktyvuojame PBO funkciją. VRM’as turi dedikuotą sensorių, kurį kuo puikiausiai nuskaito „HWiNFO“ programinis įrankis. Po 30 minučių trukusios „Gooseberry“ modeliavimo scenos VRM temperatūra pasiekė 46 °C. Iškart sekęs 15-os minučių „Prime95“ strestestas vaizdo nebepakeičia – temperatūra neviršijo minėtų 46 °C. Streso metu VRM’ą aušinantis ventiliatorius pasiekė ~4350 RPM. Sūkiai suintensyvėjo vos ~200 RPM lyginant su idle režimo sūkiais. Fiksuota temperatūra iš esmės identiška gautai su „ASRock X570 Steel Legend“ pagrindine plokšte, kuri naudoja masyvesnį radiatorių ir turi 4-iomis vCore fazėmis daugiau už „Impact“.
