„ASRock Z390 Phantom Gaming 7“: turtingiausia 200 eurų zonos Z390?

Žvilgsnis iš arčiau į „Z390 Phantom Gaming 7“

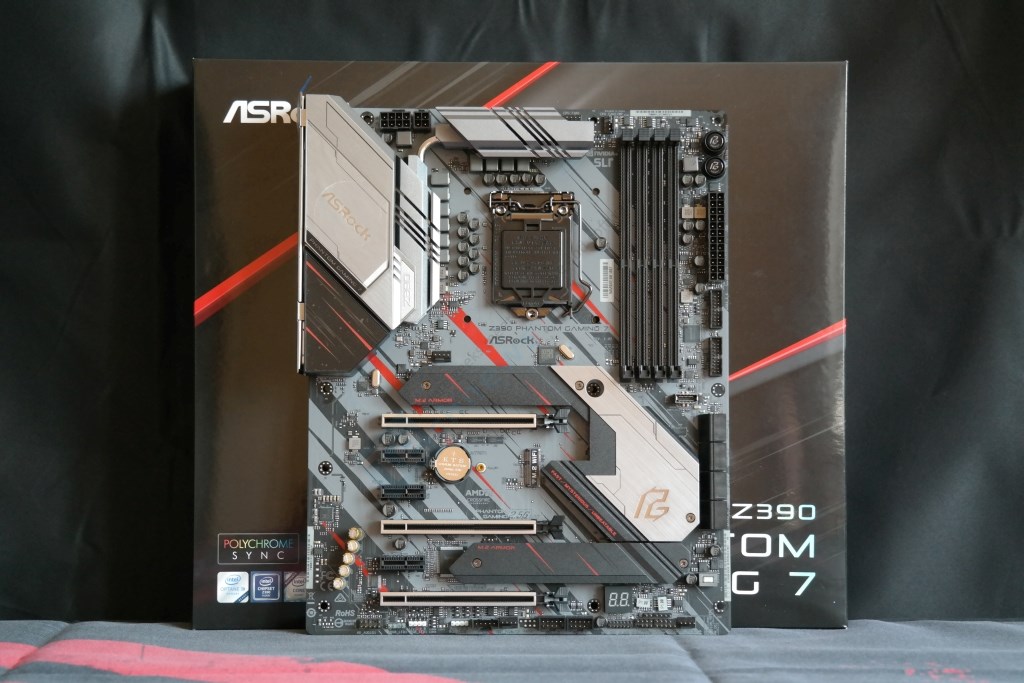

„Z390 Phantom Gaming 7“ yra standartinio ATX formato (30,5 cm x 24,4 cm) pagrindinė plokštė. Montažinės plokštės spalvinimas mūsų akiai turi šiek tiek kamufliažinio akcento, nors negalime pasakyti, kad kažkokios struktūros būtų sąmoningai maskuojamos. Mūsų nuomone, „Phantom“ savo dizainu artima Taichi serijai, tik pilkas dažymas čia yra šiek tiek blyškesnis. Dizainą puikiai papildo juodos spalvos Ultra M.2 lizdus aušinantys radiatoriai, taip pat zona ant I/O dangtelio. Gyvumo prideda kur ne kur esančios raudonos linijos. Paskubomis prabėgant montažinę plokštę galime sudėti šiuos akcentus: I/O zona pridengta dangteliu, visi Ultra M.2 lizdai aušinami radiatorių, VRM radiatorius turi šilumos vamzdelį, on board įjungimo/išjungimo ir perkrovimo mygtukai išdėstyti juos pasiekti patogiausiame kampe. Geriau įsižiūrėjus galima pastebėti, kad M.2 ir Z390 mikroschemų rinkinį aušinančių radiatorių visuma lyg ir primena skaičių trys (3). Galbūt tai paslėptas Z390 inicialas.

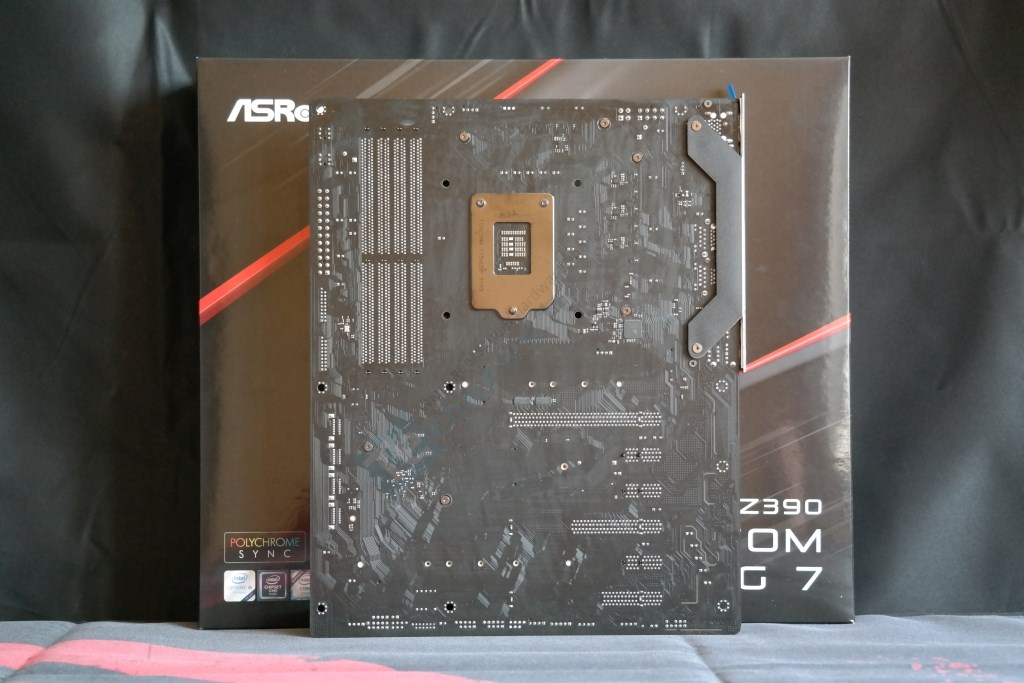

Kitoje pusėje matoma išlenkta plokštelė tarsi turėtų atlikti PCB sustiprinimo funkciją, bet iš tikrųjų jos funkcija kita. Ji susijusi su I/O zona, į kurią pažiūrėsime kiek vėliau.

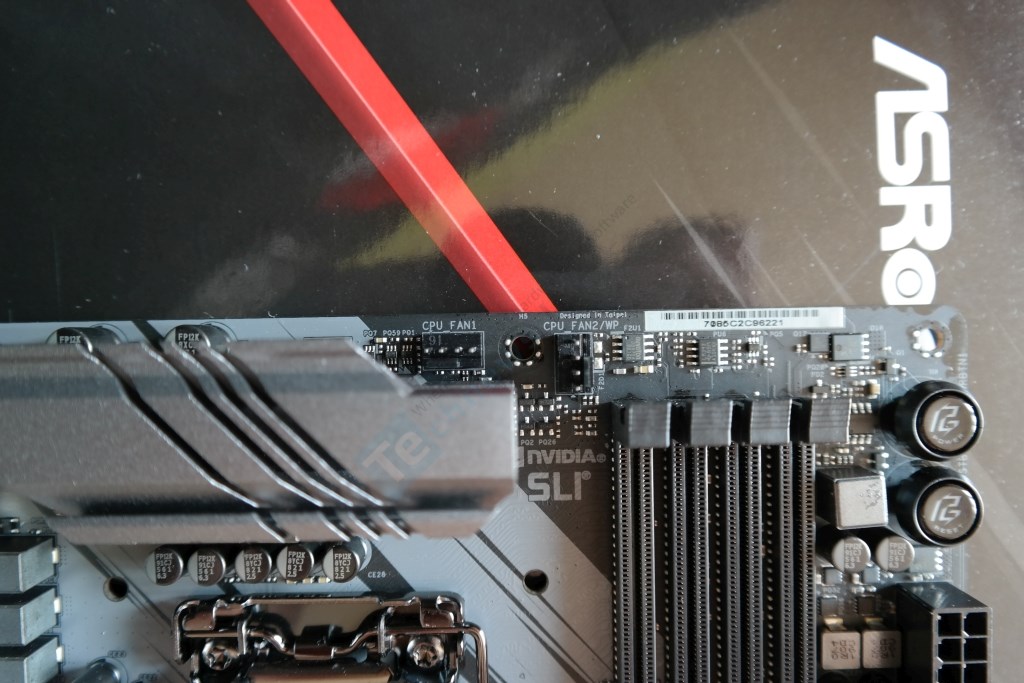

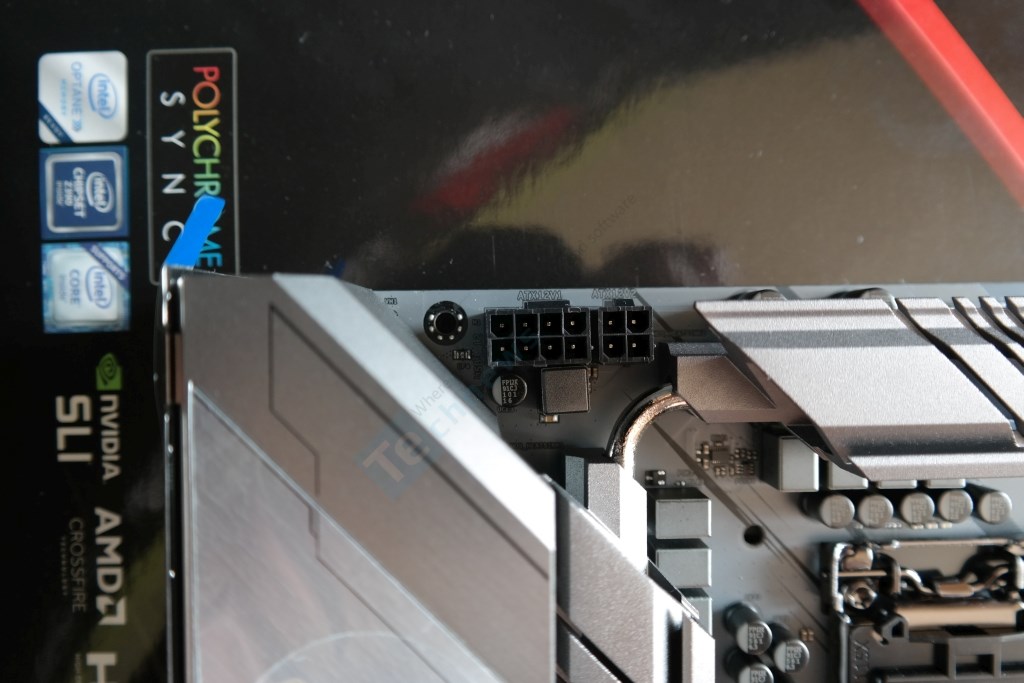

Motininė plokštė turi 8-pin + 4-pin EPS12V lizdų porą. Papildomas 4-pin EPS12V lizdas reikalingas tik ekstremaliam i9-9900K spartinimui naudojant skystą azotą. Visais kitais atvejais šio lizdo prijungimą galima pamiršti. Pagrindinis CPU_FAN1 lizdas yra 1 A (12 W) stiprio, o papildomas CPU_FAN2/WP, prie kurio galima jungti ir pompas, pasižymi 2 A stipriu.

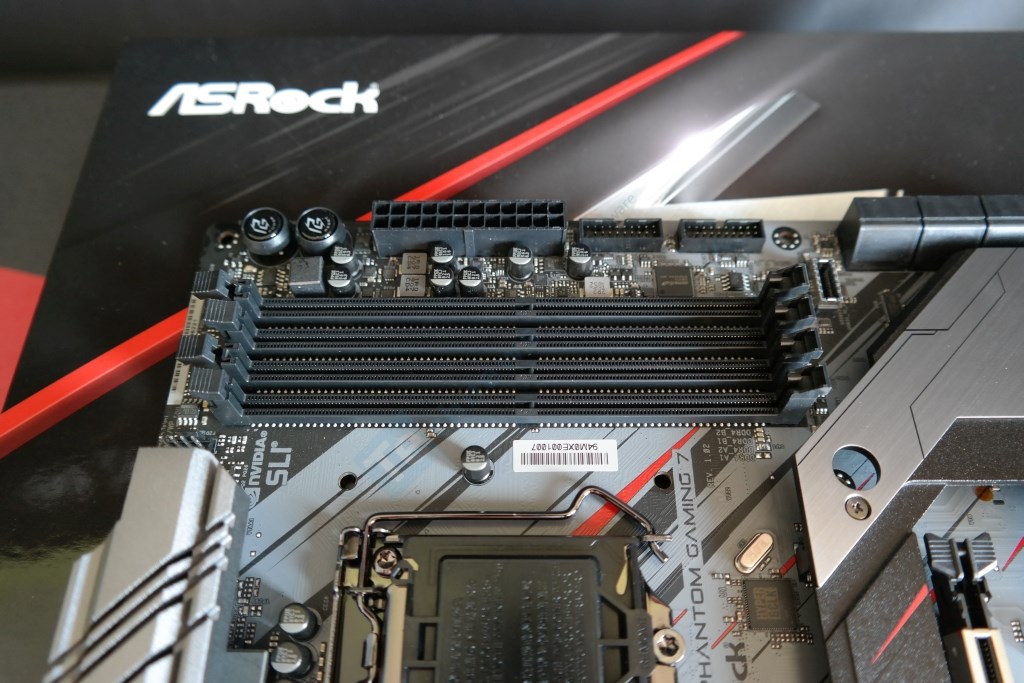

Keturi DIMM lizdai palaiko iki 128 GB DDR4 operatyvios atminties, taigi į vieną lizdą „telpa“ 32 GB modulis. Pagrindinė plokštė oficialiai palaiko 4300+ MHz (OC) operatyviąją atmintį, kuri gali palaikyti ir ECC klaidų taisymą – tada moduliai veiks non ECC režimu. DIMM kontaktai yra paauksuoti, tačiau patys lizdai yra visiškai standartiniai: nei sustiprinti, nei palaikantys RGB.

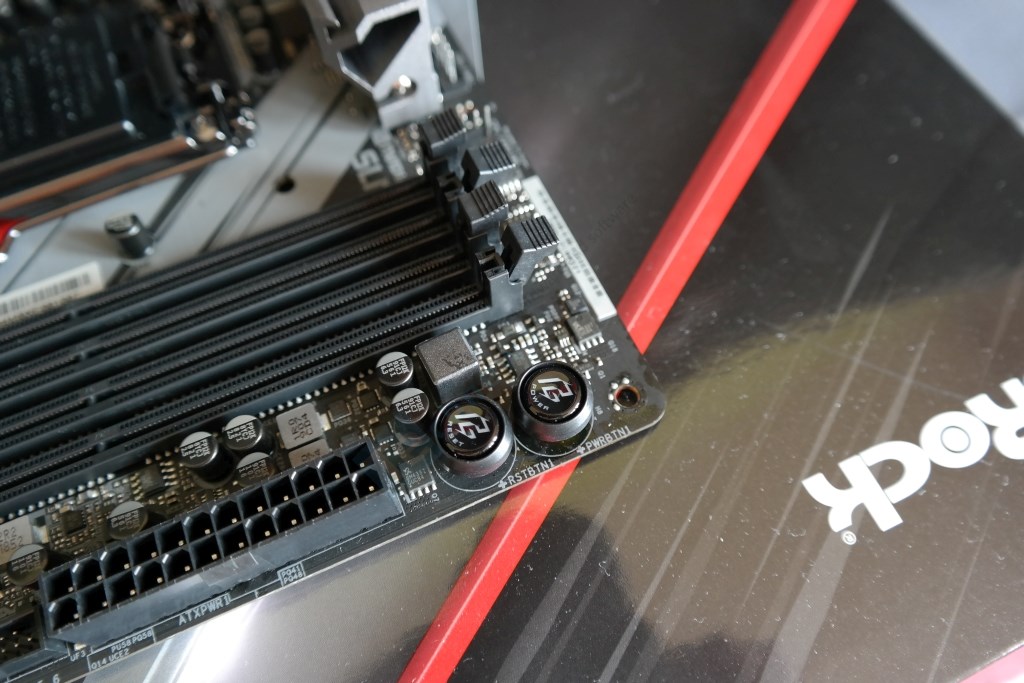

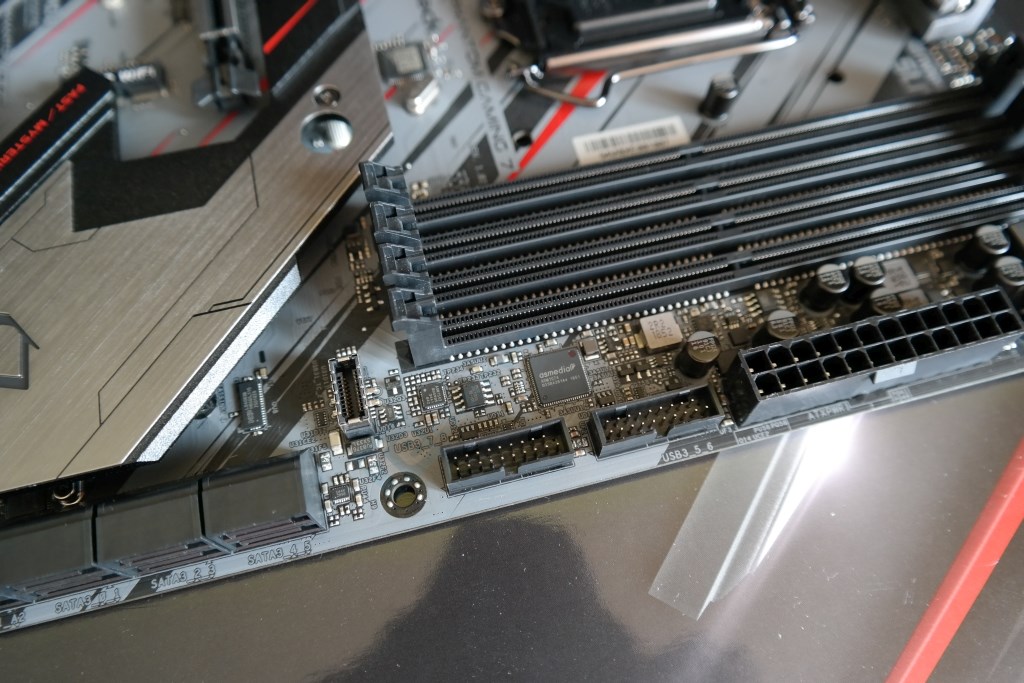

Viršutiniame dešiniajame PCB kampe turime stilingus on board mygtukus. Viršutinis atlieka įjungimo/išjungimo funckiją, apatinis – perkrovimo. Abi vidinės USB 3.2 Gen 1 jungtys yra valdomos „ASMedia ASM1074“ centro. Idealiu variantu būtų šaunu, jog bent vienas lizdas būtų pakreiptas 90° kampu, tačiau tai tikrai ne bėda.

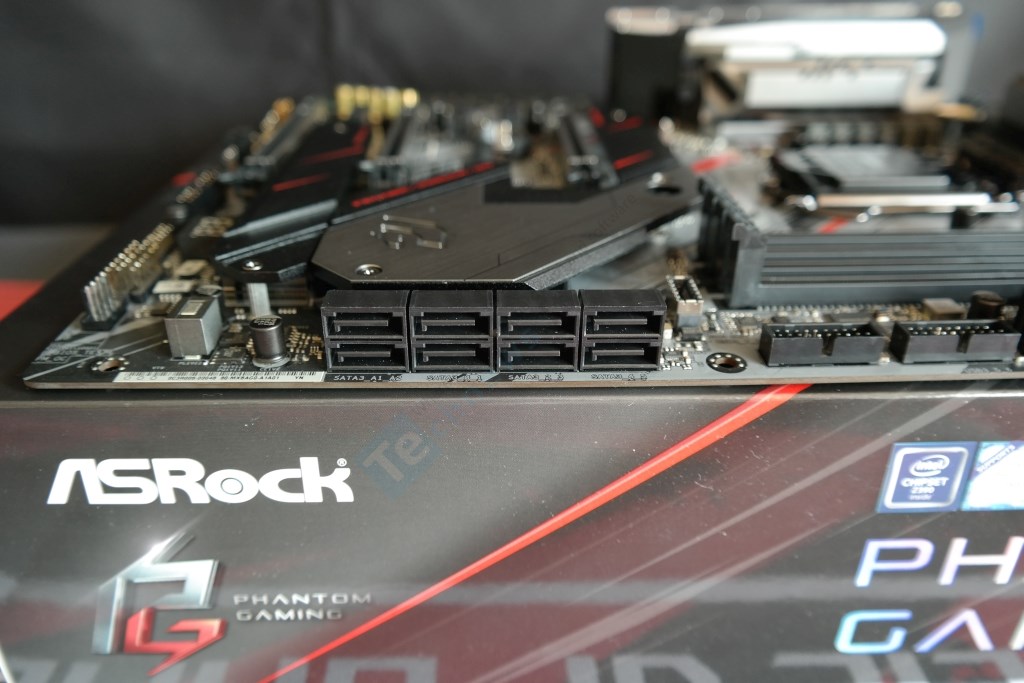

„ASRock“ į savo brangesnes pagrindines plokštes mėgsta integruoti porą papildomų SATA III (6 Gb/s) lizdų ir „Phantom Gaming 7“ nėra išimtis. Labiausiai kairėje esantys du portai valdomi „ASMedia ASM1061“ valdikio, kai šeši dešiniau esantys yra susieti su Z390 mikroschemų rinkiniu. RAID masyvai gali būti sudaromi jungiant įrenginius tik prie Z390 mikroschemų rinkinio kontroliuojamų portų.

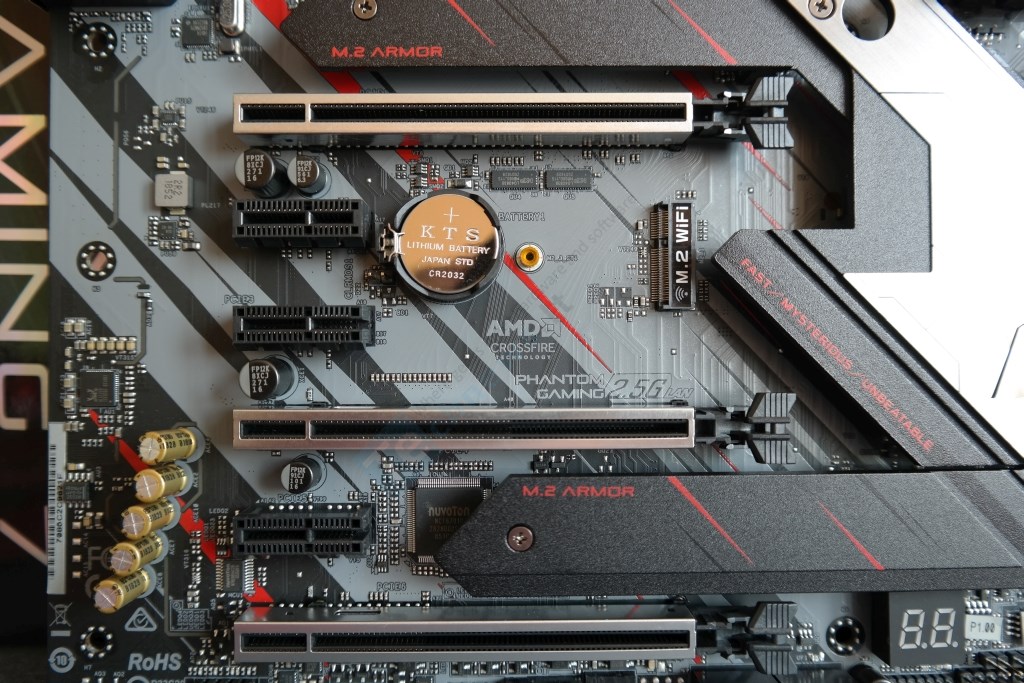

Visi trys mechaniniai PCIe 3.0 x16 lizdai yra sustiprinti, kas juos padaro atsparesnius lenkimo jėgoms. Lizdai gali veikti x16/x0/x4 arba x8/x8/x4 konfigūracija – Gaming 7 palaiko SLI ir 3-way CrossFireX. Pagrindinė plokštė taip pat turi tris PCIe 3.0 x1 lizdus, iš kurių du įterpti tarp viršutinių PCIe 3.0 x16 lizdų, taip sudarant tarpą, reikalingą vaizdo plokščių kvėpavimui multi GPU konfigūracijoje. Greta baterijos pastatytas M.2 (Key E) lizdas. Jis skirtas papildomam 2230 formato WiFi/BT moduliui.

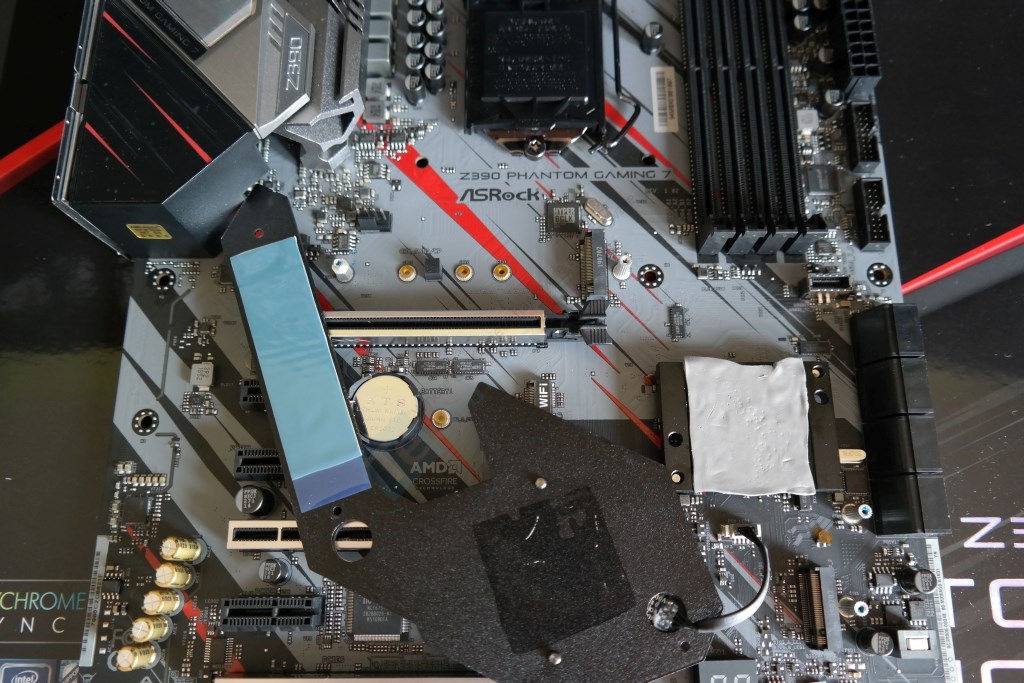

Pirmasis Ultra M.2 lizdas yra įrengtas virš pagrindinio PCIe 3.0 x16 lizdo. Jį aušina monolitinis M.2 Armor radiatorius, kuris sklaido dar ir Z390 mikroschemų rinkinio išskiriamą šilumą. Pastarasis lustas uždengtas mažesniu radiatoriumi. Tarp dviejų radiatorių atsiduria nemažas termo padukas, kuris buvo „prisiurbęs“ viršutinę dalį labai stipriai. Ją nuimant reikėjo panaudoti daug jėgos, netgi buvo kilusi mintis, kad galime pažeisti motininės plokštės struktūras, nors žemesnįjį radiatorių laiko varžtai. 32 Gb/s pralaidumą suteikiantis M.2 lizdas tinka maksimalaus 2280 formato SSD kaupikliams. Magistralė nesvarbi: arba SATA, arba PCIe. Tiesa, duomenų srautu dalinamasi su dvejais SATA portais, nepriklausomai nuo SSD palaikomos magistralės.

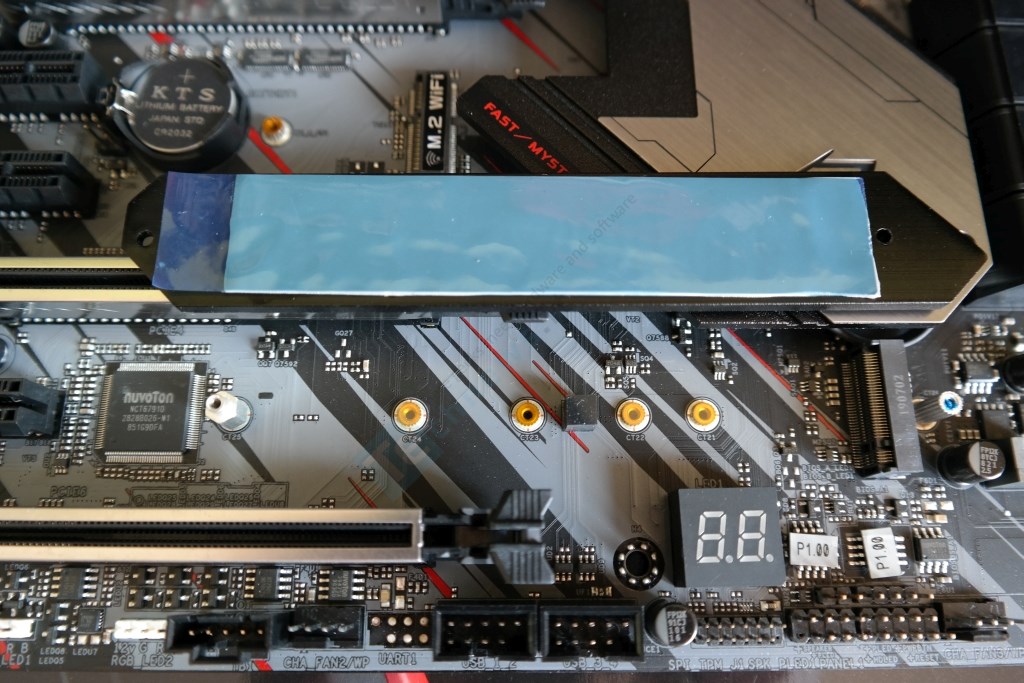

Nuimti radiatorių nuo antrojo Ultra M.2 lizdo daug paprasčiau, nes jis nėra sukabintas su mikroschemų rinkinį aušinančiu radiatoriumi. Šis leidžia montuoti ilgesnius, 22110 formato, SSD kaupiklius, turinčius arba SATA, arba PCIe magistralę. Pralaidumu dalinamasi su kitais dviem SATA portais.

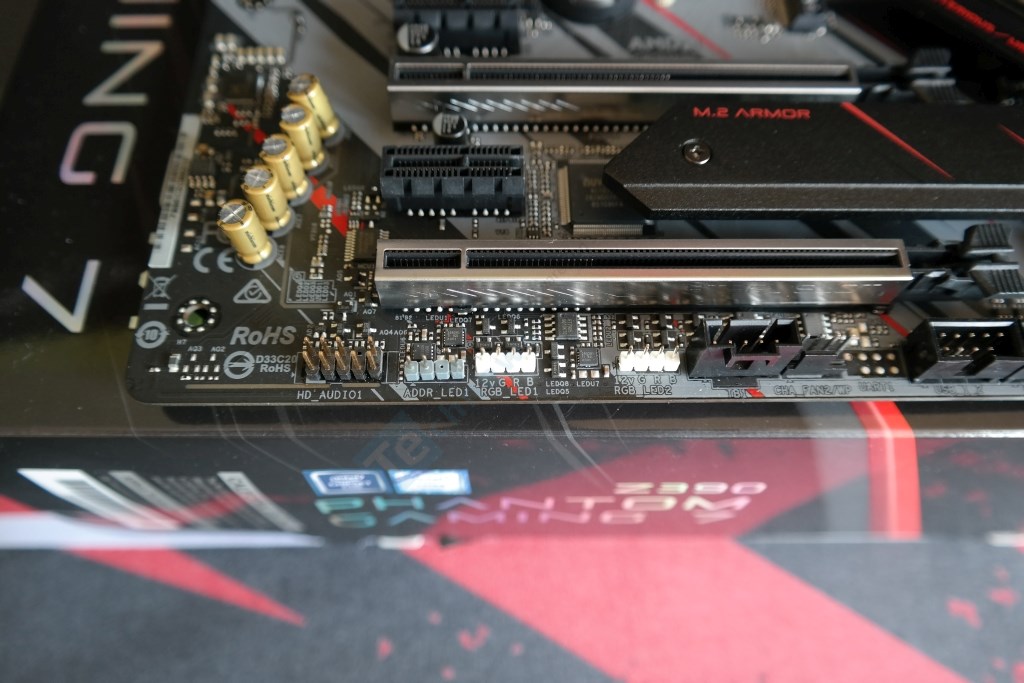

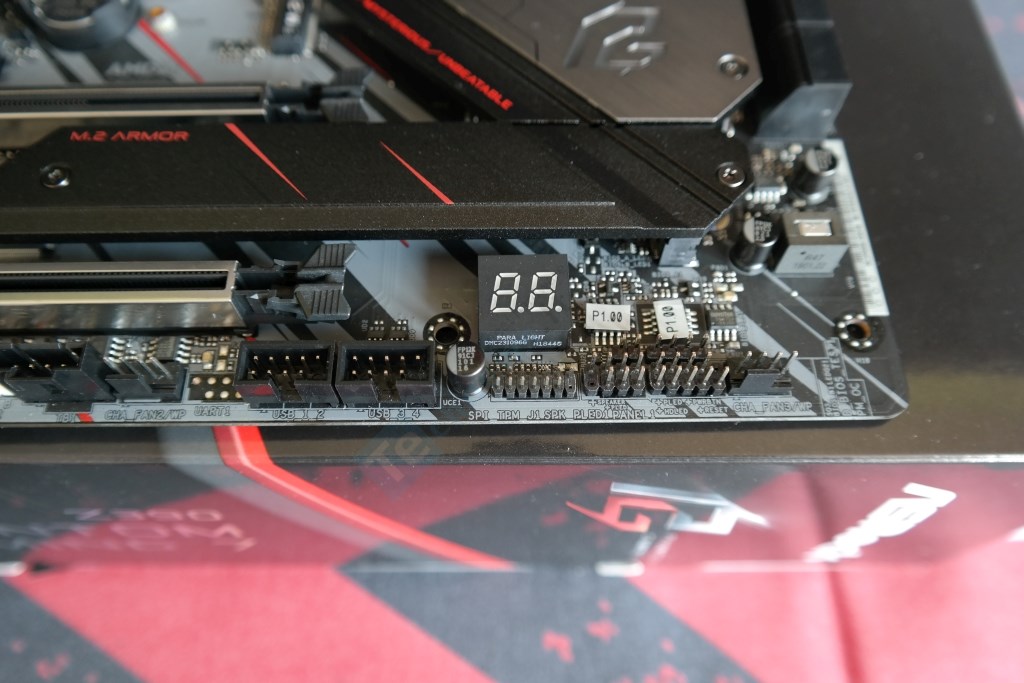

Apatinėje PCB dalyje turi vidinę Thunderbolt jungtį, du vidinius USB 2.0 lizdus, porą kombinuotų CHA_FAN2/3 /WP (12 V, 2 A) lizdų, dviejų skaitmenų Debug ekranėlį, dvi fizines BIOS mikroschemas, kurios kiekvienos talpa po 128 Mb, ir iškart po jomis CLR_CMOS trumpiklį. Pačiame dešiniajame kampe indikaciniai POST fazės LED diodai. RGB reikmėms skirtos dvi 4-pin (12 V, 3 A) galvutės ir viena adresatinė 4-1-pin (5 V, 3 A). Pliusas, jog jos turi skirtingą spalvinį žymėjimą, tačiau jos yra labai arti viena kitos – geriau turėti galvutes „išmėtytas“ po visą montažinę plokštę.

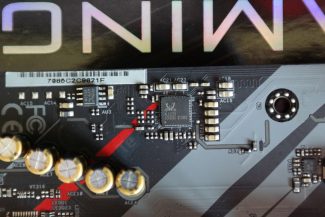

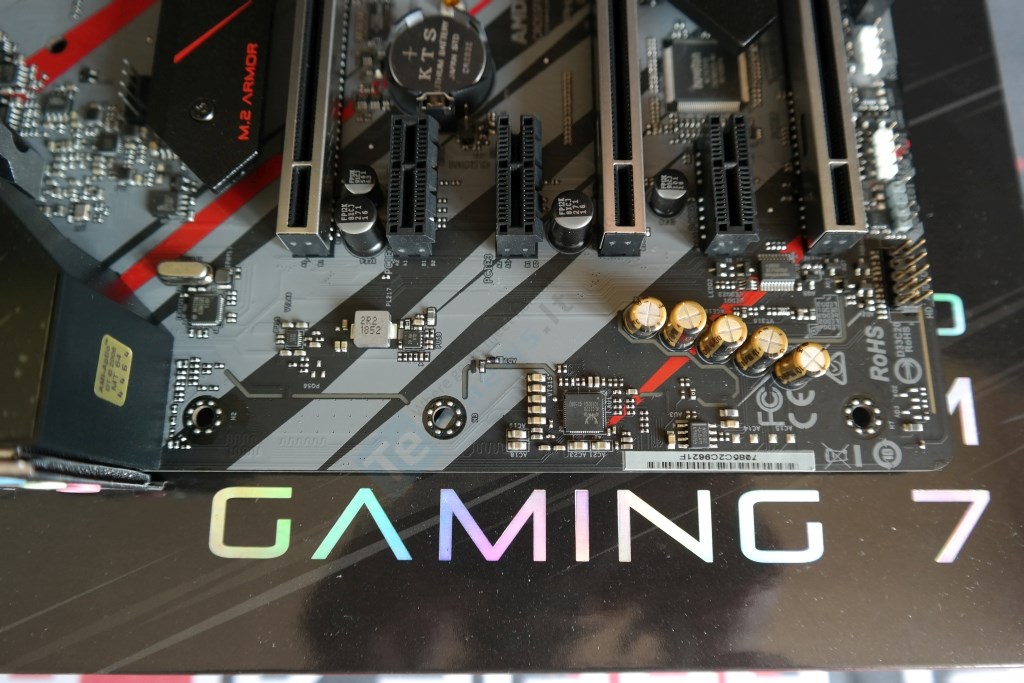

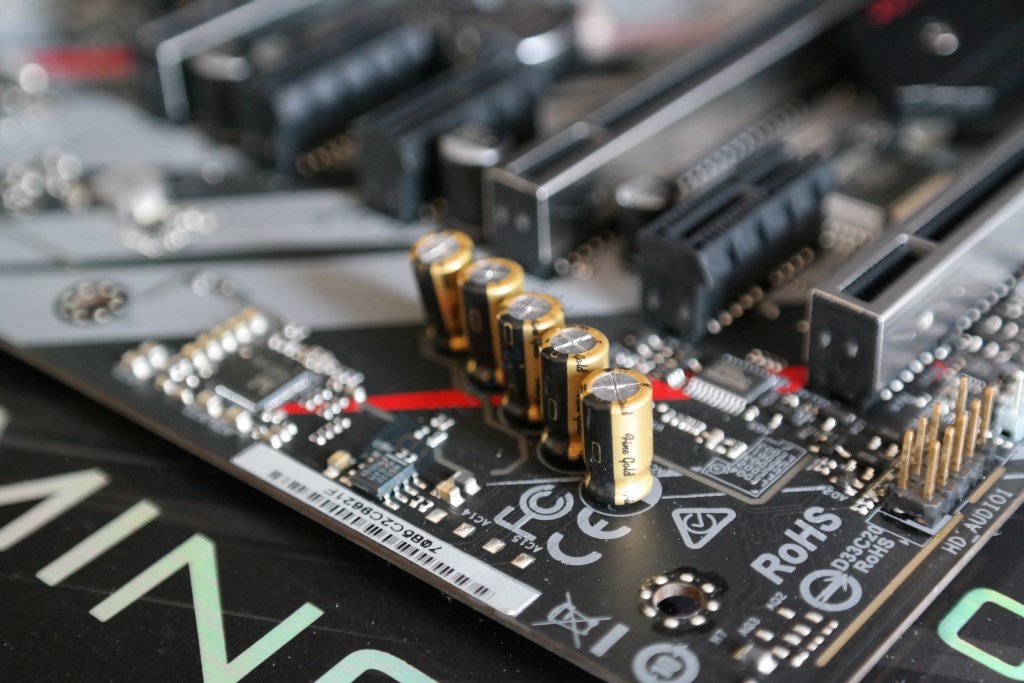

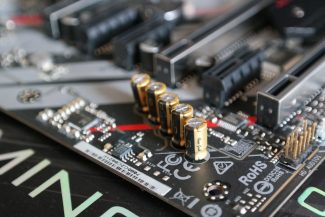

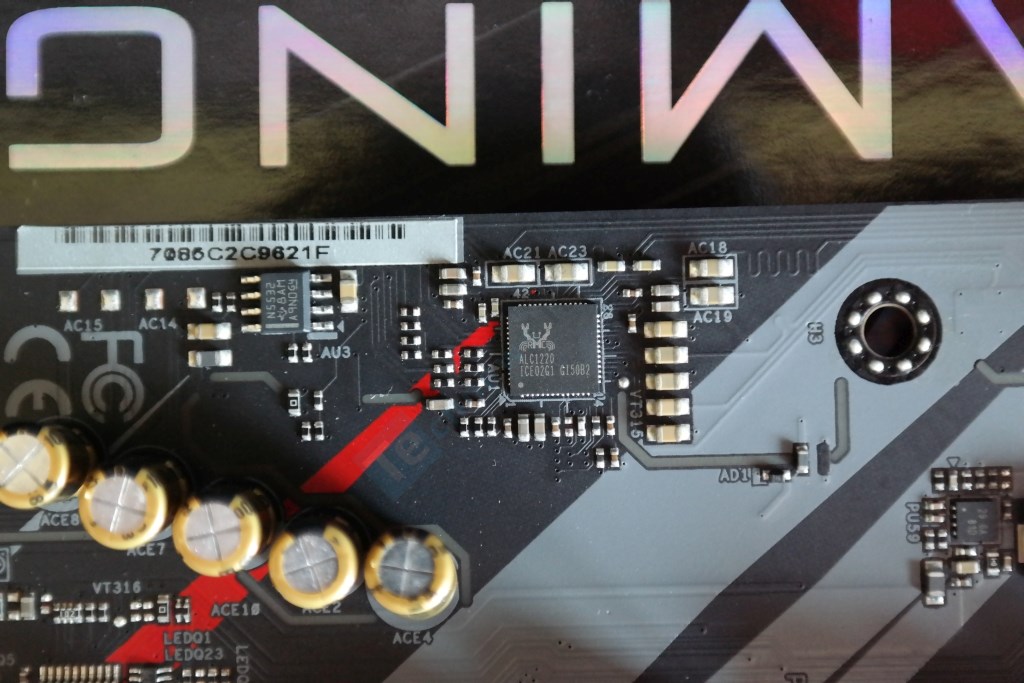

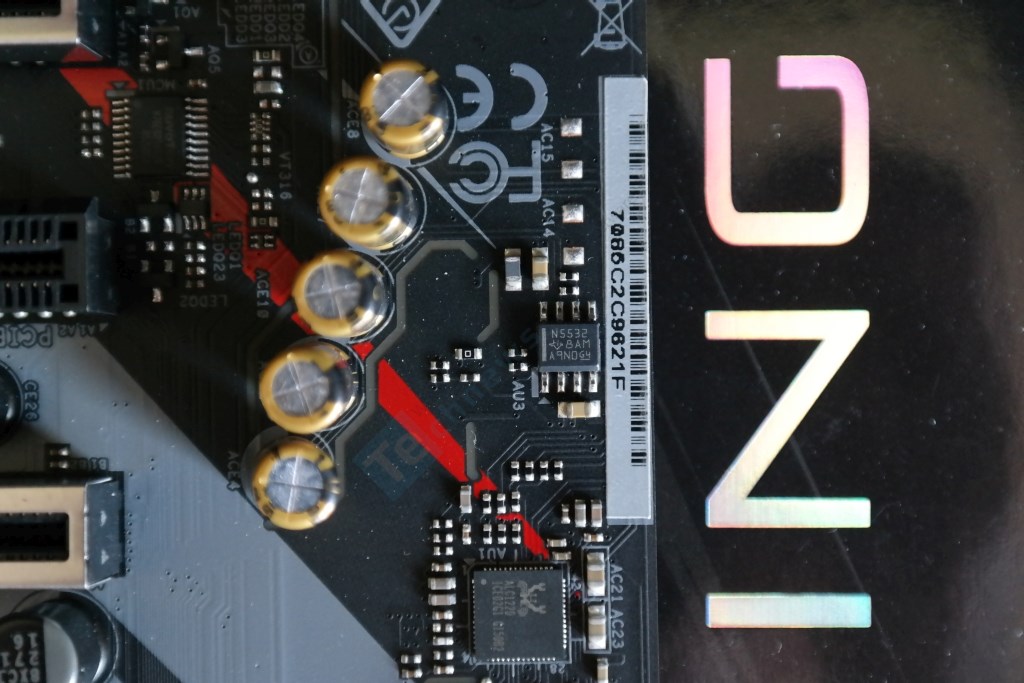

Kaip ir buvo galima manyti, garso posistemės dalis, kurios širdis „Realtek ALC1220“ garso kodekas, yra atskirta nuo likusios montažinės plokštės. Pats kodekas nuo pašalinių trukdžių izoliuotas EMI dangteliu nėra. Priekinį (korpuse) ausinių išėjimą stiprina NE5532D operacinis stiprintuvas iš „Texas Instruments“, kurio turėtų pakakti net 600 Ohm varžos ausinėms. „ASRock“ standartiškai renkasi „Nichicon“ „Fine Gold“ serijos elektrolitinius kondensatorius.

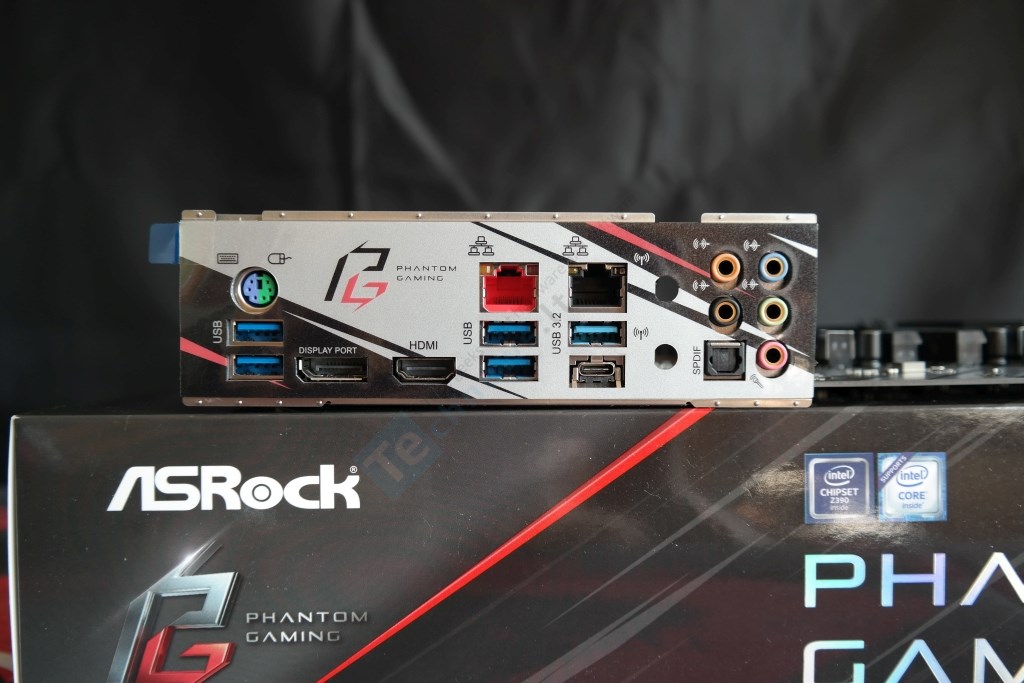

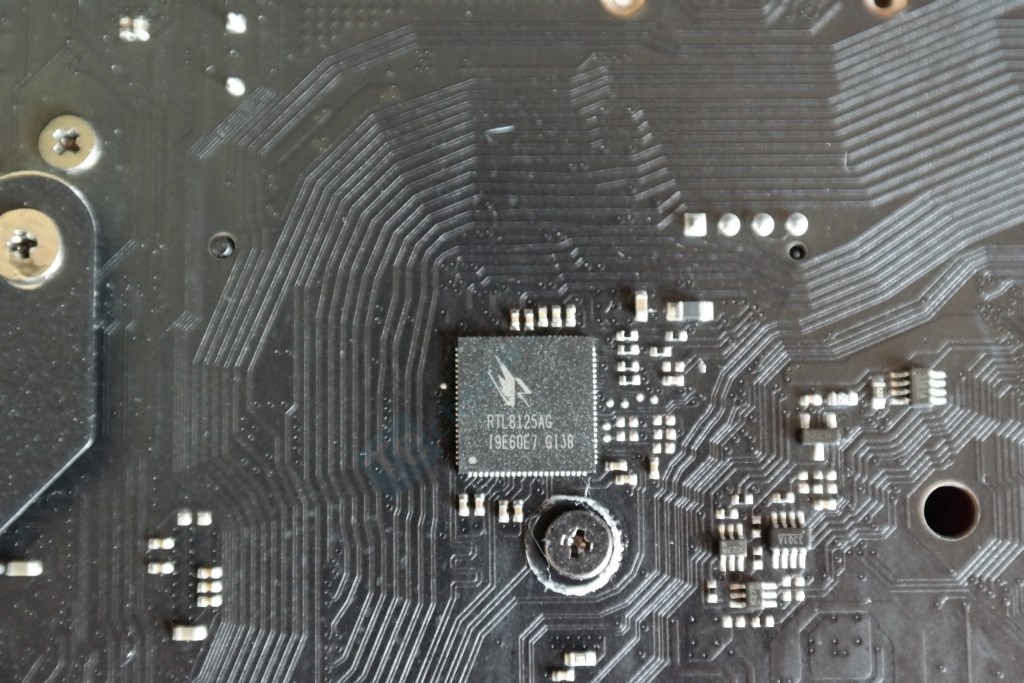

Po PS/2 lizdu matoma USB portų pora yra 3.2 Gen 1 specifikacijos. Tokį patį 5 Gb/s pralaidumą turi dar du USB portai po raudonu RJ-45 lizdu. Jie papildomai palaiko greito krovimo Ultra USB Power funkciją. Dvi likusios USB 3.2 Gen 2 sąsajos yra spartesnės ir siūlo 10 Gb/s pralaidumą. Skirtingai nei raudonas RJ-45 lizdas, kuris yra susietas su 2,5 Gb/s pralaidumo „Realtek RTL8125AG“ moduliu, juodas „surištas“ su „Intel I219-V“ moduliu, siūlančiu 1 Gb/s pralaidumą. Greta audio išvesčių (S/PDIF + analoginės) paliktos išpjovos WiFi antgaliams. Vaizdą išvesti galima pasinaudojant arba HDMI 1.4 (4096 x 2160 @30 Hz) arba DisplayPort 1.2 (4096 x 2304 @60 Hz) pagalba. Tiesa, „Phantom Gaming 7“ yra pirmoji mūsų bandoma „ASRock“ pagrindinė plokštė, kuri jau turi integruotą I/O nugarėlę. Ji yra šiek tiek lanksti ir tame įžvelgiame kaip privalumą, nes ne visada visi dangteliai noriai spraudžiasi į korpuso angą.
