„ASRock Z390 Phantom Gaming 7“: turtingiausia 200 eurų zonos Z390?

VRM grandinė

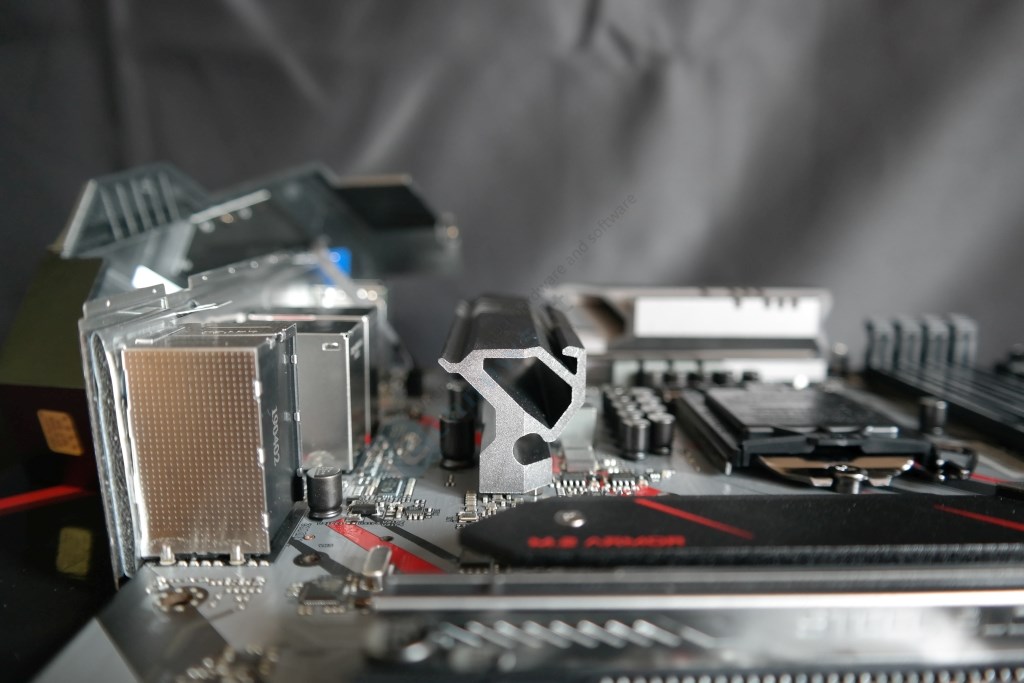

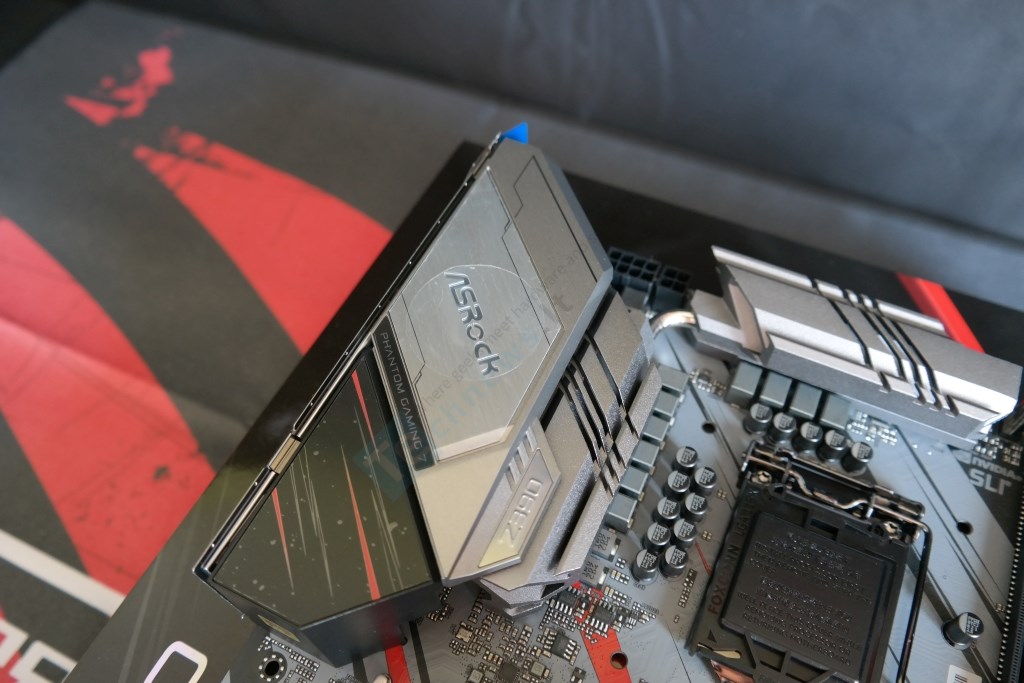

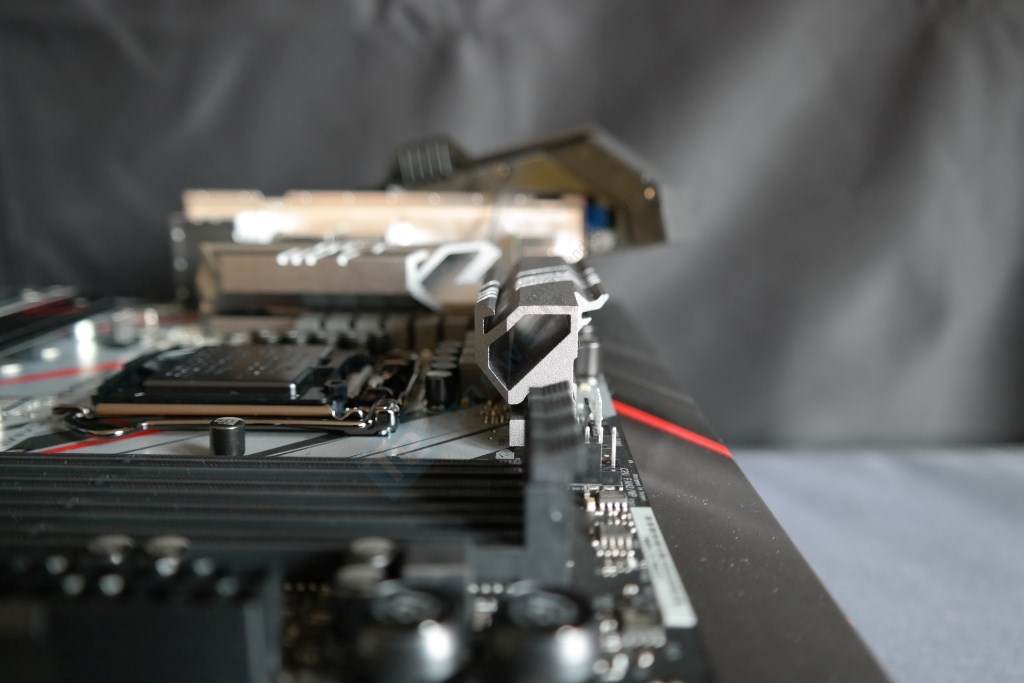

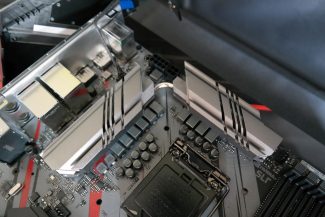

Pirmasis geras ženklas – plastmasinis I/O zonos gaubtas beveik nedengia VRM grandinės radiatoriaus. Antrasis geras ženklas tas, kad radiatorius yra dviejų dalių ir jis sukabintas šilumos vamzdeliu. Abi dalys yra labai panašaus dydžio. Atrodo, kad „ASRock“ įdėjo pastangų siekiant padidinti radiatoriaus paviršiaus plotą, kadangi be įpjovų ir užraitymų pačiame radiatoriaus viduje taip pat matome tuščiavidurių zonų. Tai gana neįprastas dizainas, kurio taip greitai neatsimename matę kažkurioje kitoje pagrindinėje plokštėje.

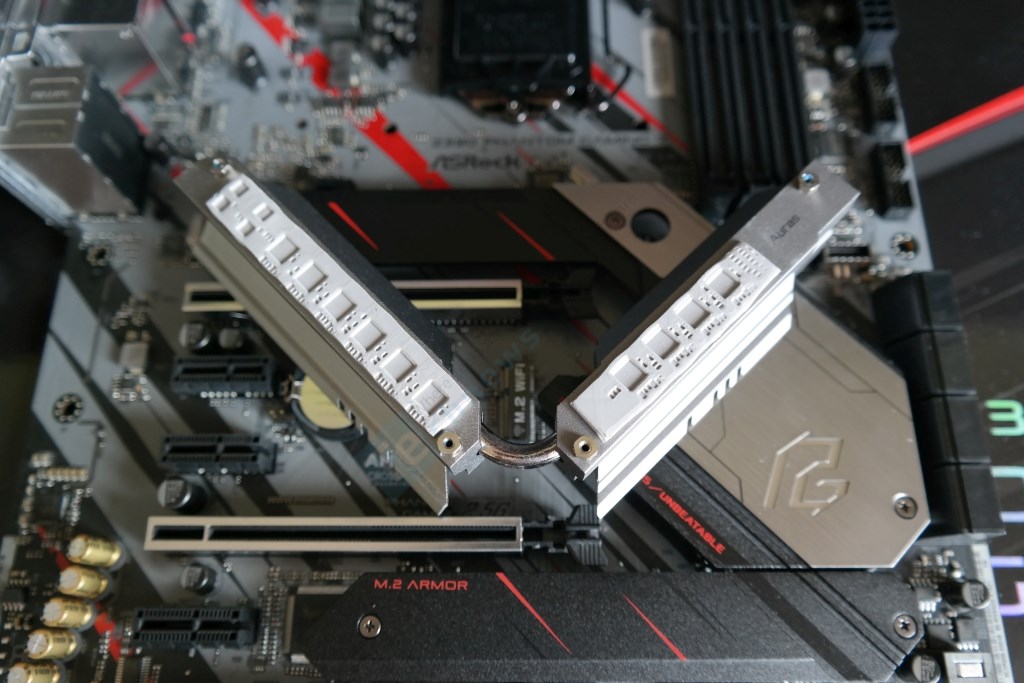

Galios blokai termo juostelėje palieka labai aiškiai matomas įspaudimo žymes. Dėl išpjovų radiatorius neteko dalies svorio, tačiau jis vis dar sveria 165 gramus. Jis tik labai nedaug lengvesnis už „Gigabyte Z390 Aorus Pro“ radiatorių, kurio svoris kiek viršijo 180 gramų. Pirmas įspūdis toks, kad VRM aušinimo sistema tikrai nėra žaislinė ir yra pakankamai solidi.

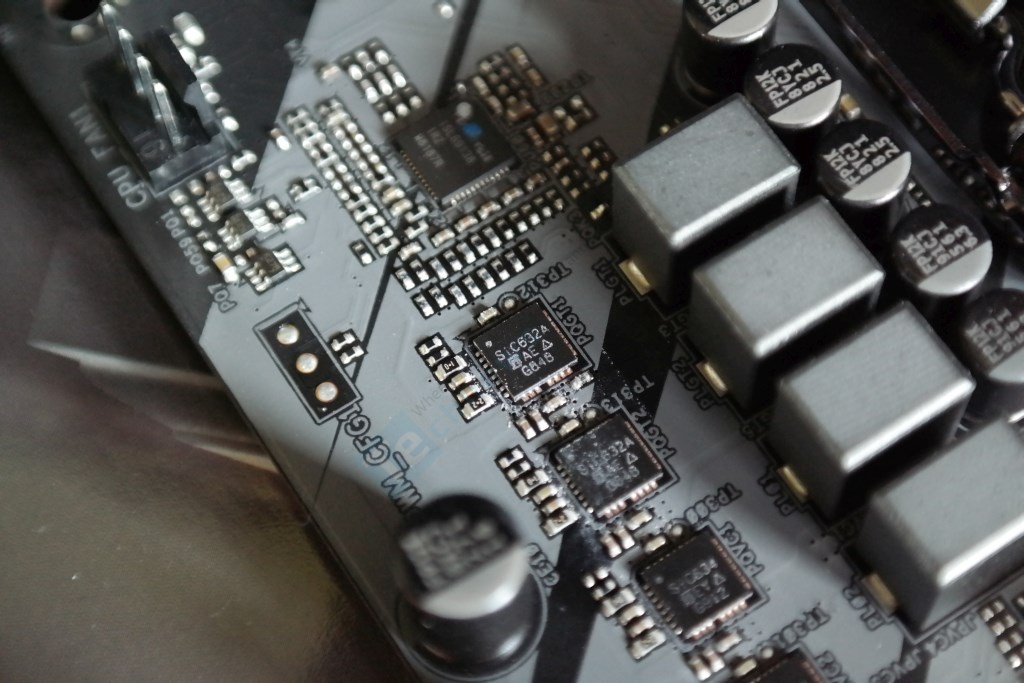

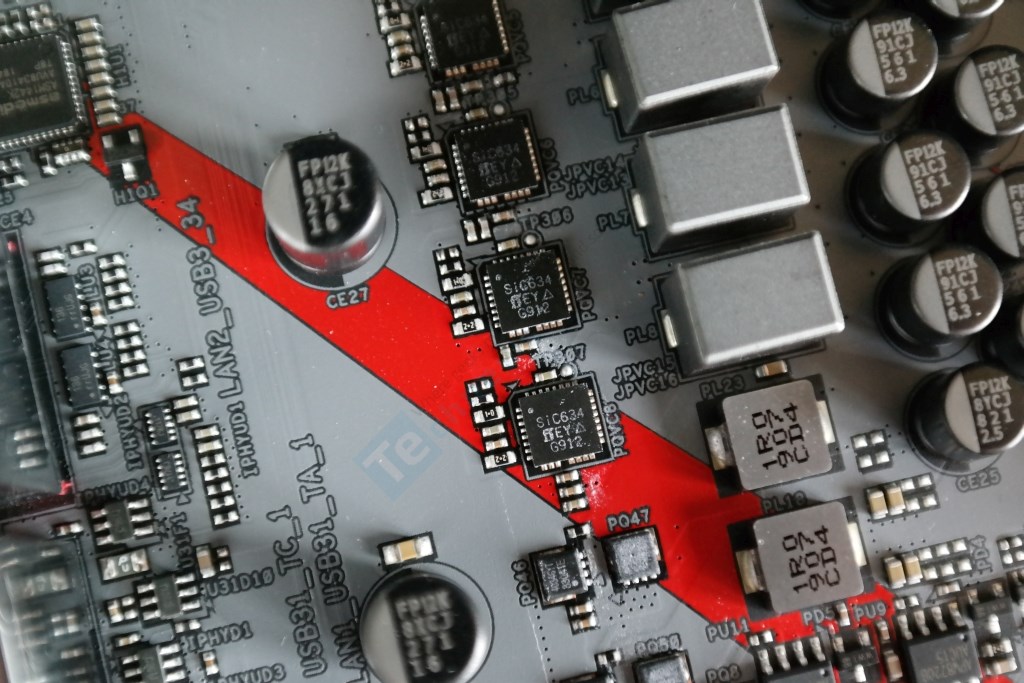

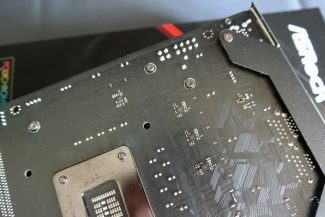

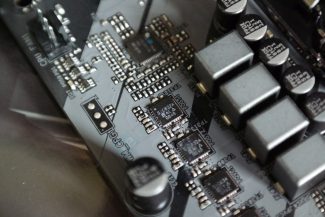

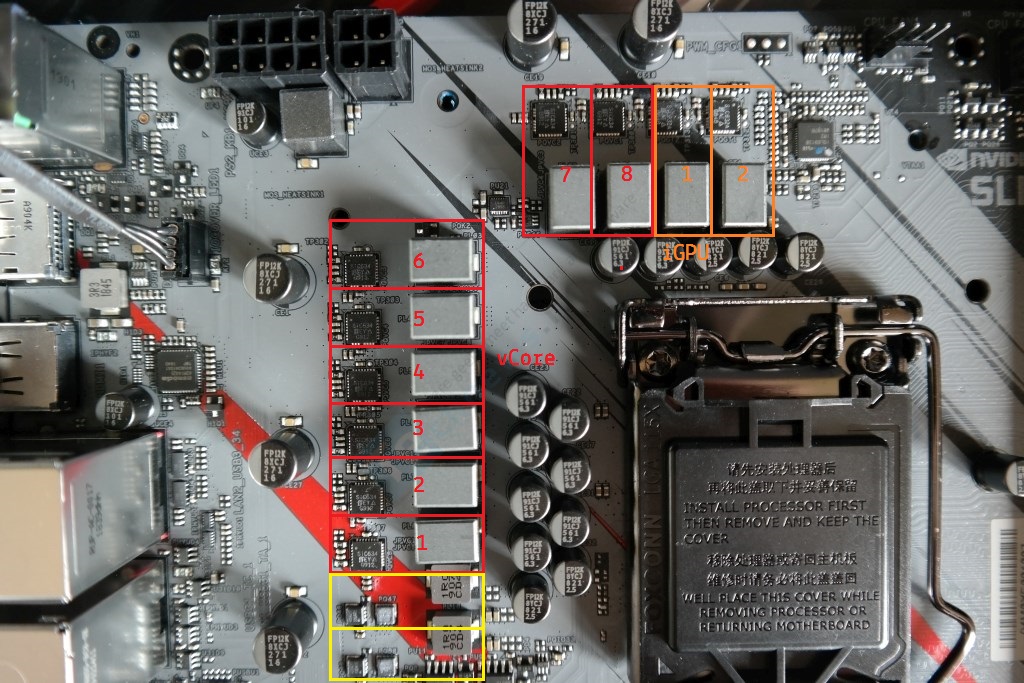

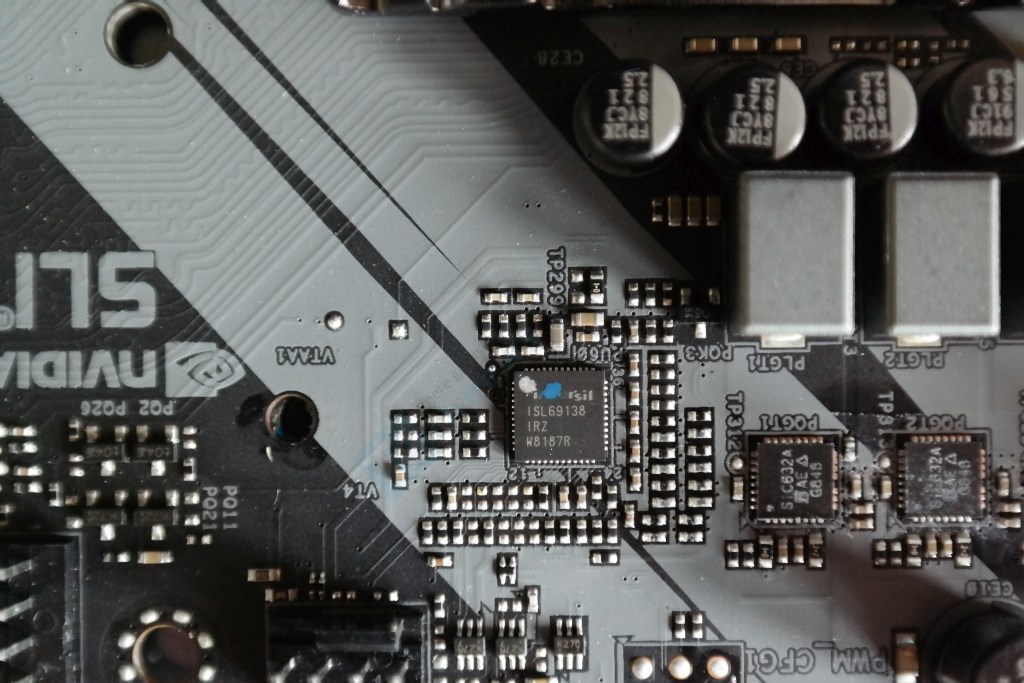

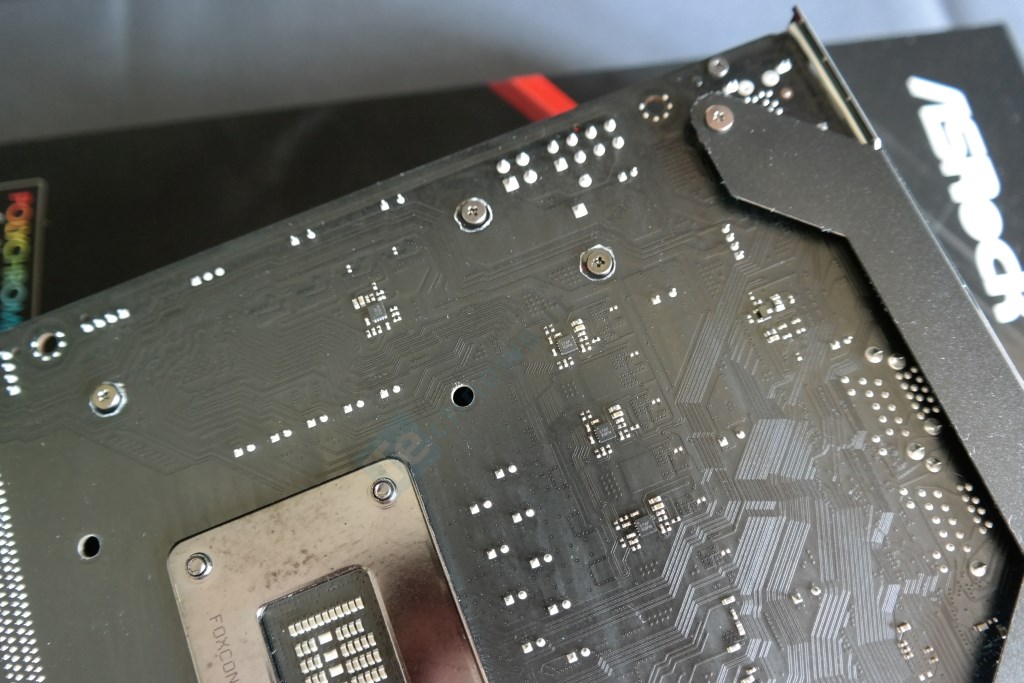

PWM valdikliu „ASRock“ pasirinko ISL69138. Pilnai skaitmeninis „Intersil“ valdiklis palaiko iki 7-ių kanalų. Šioje pagrindinėje plokštėje parinkta konfigūracija išnaudoja šešis PWM kanalus, o pats valdiklis dirba 4+2 režimu. Kadangi CPU vCore dalis sudaryta iš aštuonių fazių, o valdiklis tiekia tik keturis kanalus, yra reikalingi dubliuotojai. Panaudoti to pačio gamintojo keturi ISL6617 dubliuotojai, kurie išdėstyti kitoje PCB pusėje. „Gigabyte Z390 Aorus Pro“ apžvalgoje jau minėjome, kad ISL6617 yra labai pažangūs dubliuotojai. Vienas prižiūri du galios blokus ir jeigu viename iš jų srovė yra mažesnė, dubliuotojas pasistengs šį parametrą suvienodinti, kas leidžia tolygiai paskirstyti apkrovą ir padidinti VRM grandinės efektyvumą. Yra dar viena unikali ISL6617 savybė – šie dubliuotojai geba visiškai išsijungti, aktyvių fazių skaičių sumažinant nuo dvylikos iki šešių. CPU vCore dalyje stovi „Vishay“ gamybos SiC634 DrMOS galios blokai, kurių kiekvieno stipris siekia 50 A. iGPU dalyje SiC634 yra pakeisti į du SiC632A galios blokus, kurių stipris taip pat siekia 50 A. „Phantom Gaming 7“ turi tuos pačius sudėtinius komponentus kaip ir „Z390 Aorus Pro“, tačiau PWM valdikls sukonfigūruotas ne 6+1, o 4+2 režimu. Nors čia yra viena iGPU faze daugiau, tačiau CPU vCore dalyje netenkama keturių fazių. Kai prie 200 A (1,3 V) „Z390 Aorus Pro“ VRM grandinė sukuria vos 18,5 W šilumos, logiška, kad „Phantom Gaming 7“ VRM grandinės efektyvumas mažesnis. Filtruojantys kondensatoriai priklauso japonų gamintojui „Nichicon“ ir turi 12K reitingą.
