„ASRock Z390 Phantom Gaming 7“: turtingiausia 200 eurų zonos Z390?

Žvilgsnis į UEFI BIOS ir ar pažeidžiamas 95 W i7-8700K TDP limitas?

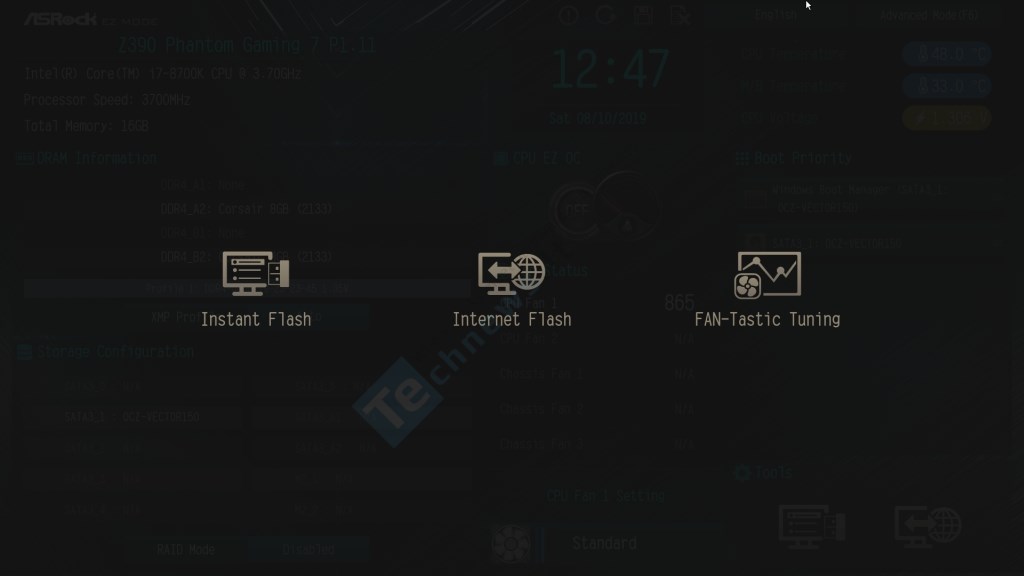

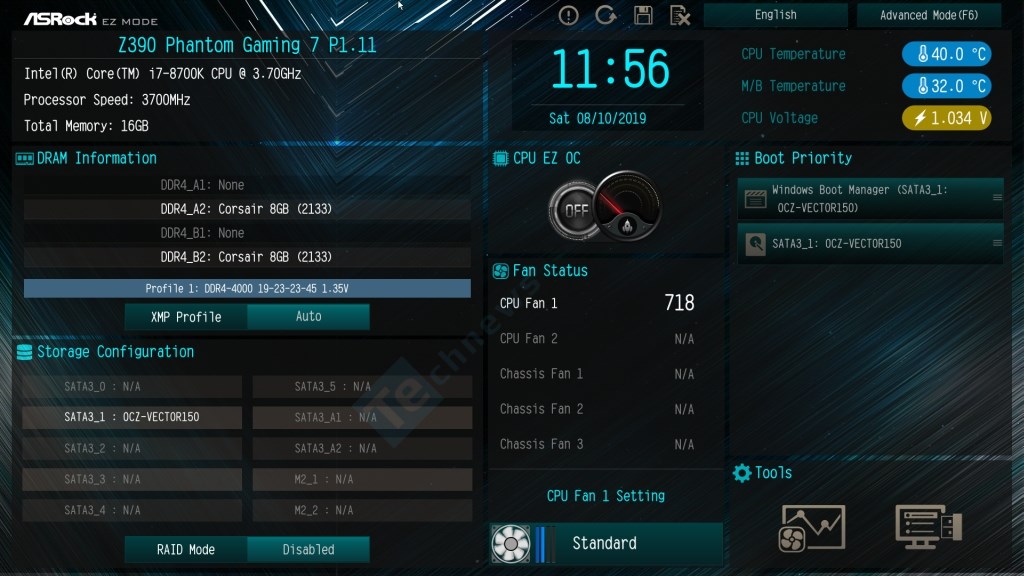

„Phantom“ serijos pagrindinės plokštės turi tą pačią UEFI BIOS grafinę sąsają, kokią matėme kitose „ASRock“ Z370/Z390 pagrindinėse plokštėse, o tematika paimta iš „Fatal1ty“ modelių. Vartotoją iškart pasitinka Easy Mode režimas, kuriam iš esmės nieko netrūksta apart nustatymų paieškos variklio. Kol kas „Intel“ procesoriams skirtose „ASRock“ motininėse plokštėse jo vis dar nėra. Prie norimų patobulinimų galima būtų pridėti ir galimybę keisti ne tik CPU ventiliatoriaus profilius, bet ir sisteminių ventiliatorių. Apačioje yra įrankų (Tools) juosta, iš kurios galima patekti į ventiliatorių valdymą atliekantį FAN-Tastic Tuning įrankį arba dviem skirtingais būdais atnaujinti BIOS’ą. Internetu to padaryti nebandėme – mėgaujamės automatizuotu rankiniu būdu, kai pagrindinė plokštė pati aptinka jai tinkančias BIOS versijas ir vartotojui nereikia jų ieškoti tarp visų USB atmintinuko failų.

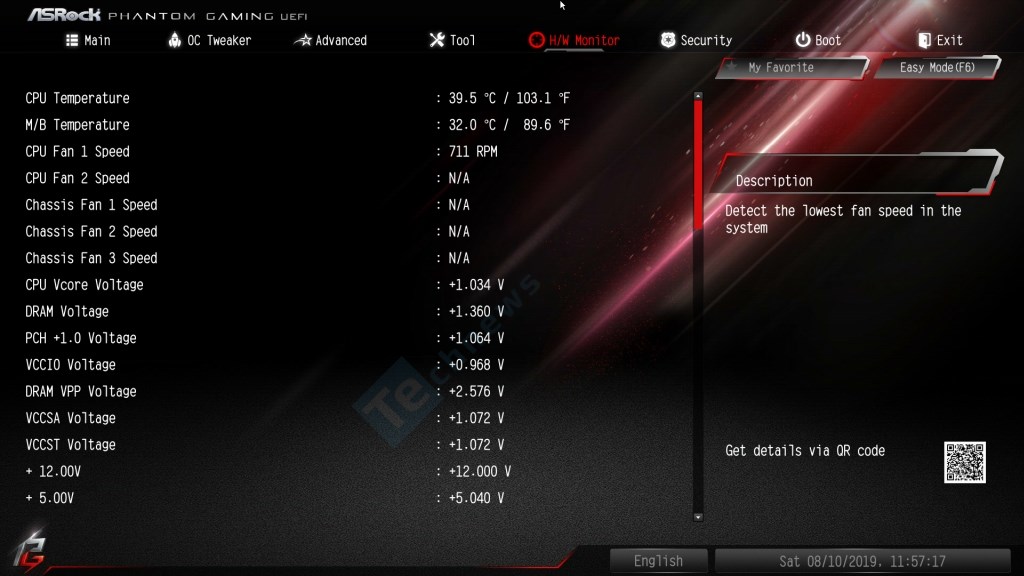

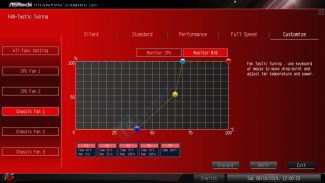

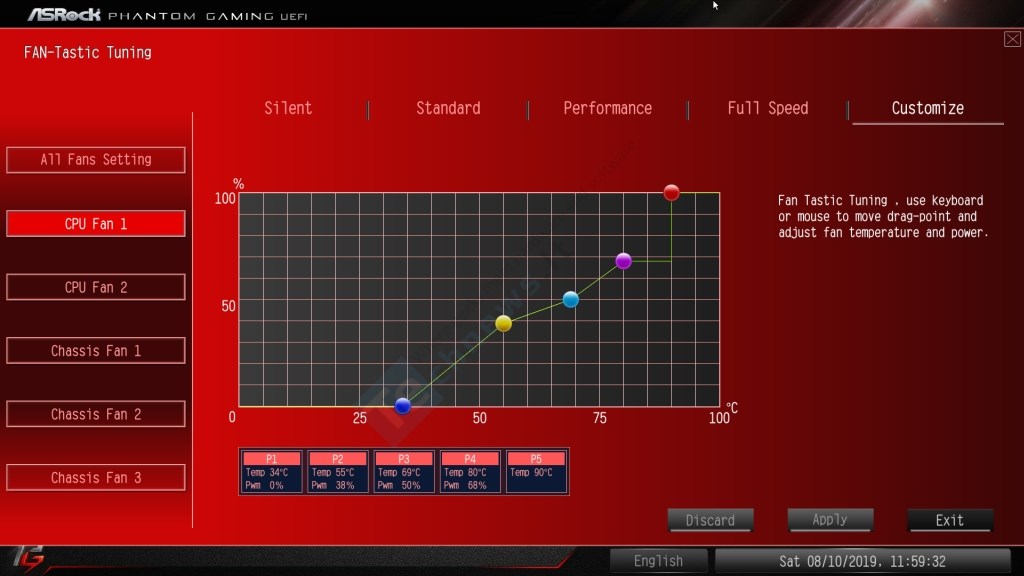

Dažniausiai tik užėjus į BIOS’ą keliaujame pasižiūrėti, ar yra integruotas VRM temperatūros daviklis. Deja, bet „Phantom Gaming 7“ jo neturi. Taip pat vis dar nepatobulintas Fan-Tastic Tuning įrankio funkcionalumas. Ventiliatoriams taikomi sūkių pokyčiai nėra pritaikomi on the fly būdu, taip neleidžiant išgirsti triukšmo lygio prie konkrečių RPM. Reikalingas papildomas sistemos perkrovimas. Daugiau didelių trūkumų neįžvelgiame. Tiek CPU FAN, tiek ir Chassis FAN kanalai turi Zero RPM zonas, o kreivės reguliuojamos 1 °C/ 1 % tikslumu. CPU FAN kanalams skirti 5 temperatūriniai taškai, Chassis FAN kanalams – 4.

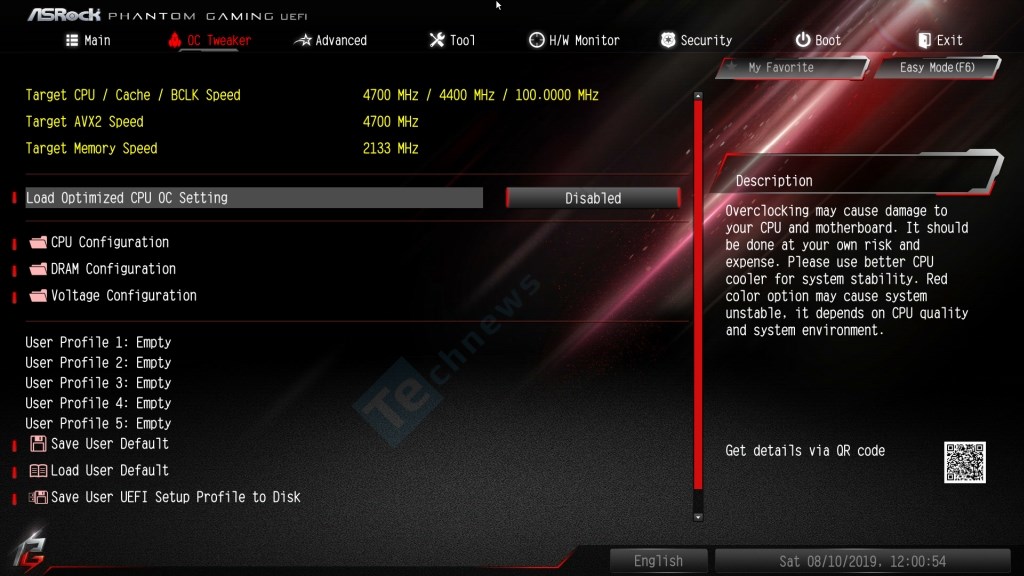

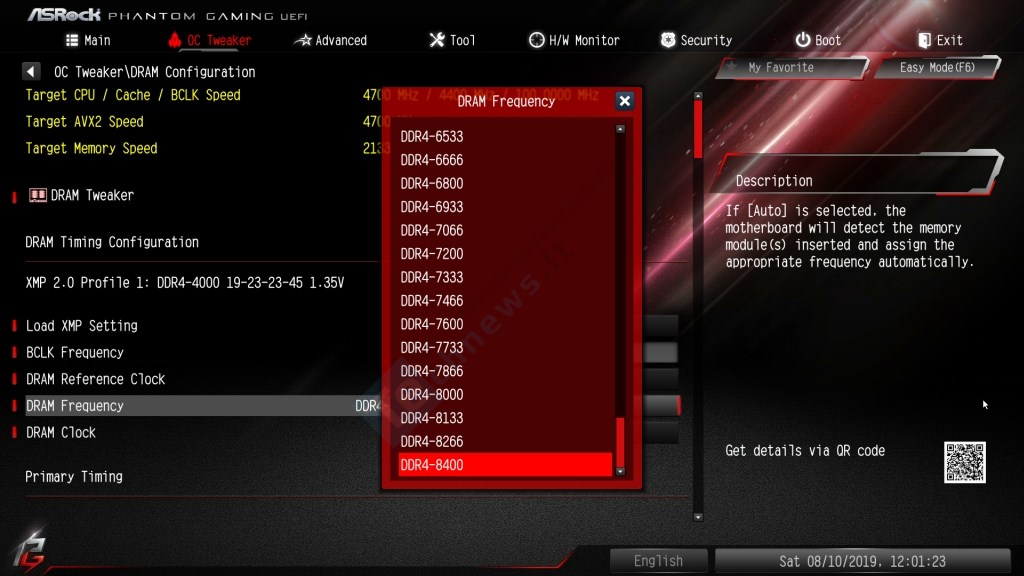

CPU, DRAM ir įtampų nustatymai standartiškai yra patalpinti atskirose papkėse. CPU vCore įtampą „Phantom Gaming 7“ leidžia keisti 0,005 V žingsneliais. Yra fiksuotas ir offset vCore režimai, kurio kraštutinės reikšmės -100 mV ir +300 mV. Standartiškai aukštos klasės „ASRock“ motininėse plokštėse integruotas 5-ių lygių LLC. Agresyviausias lygis yra 1-as, kuris CPU apkrovos metu išlaiko artimiausią vCore įtampą nustatytai BIOS’e. BCLK dažnio ribos nuo 90 MHz iki 1000 MHz dėka integruoto papildomo Hyper BCLK valdiklio. Maksimalus DRAM daugiklis super aukštas – 8400 MHz.

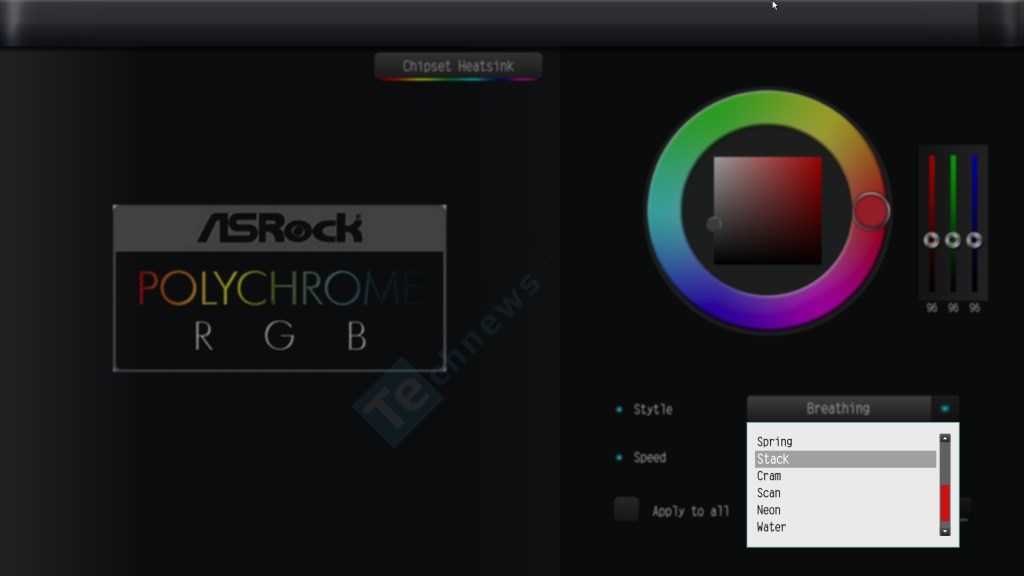

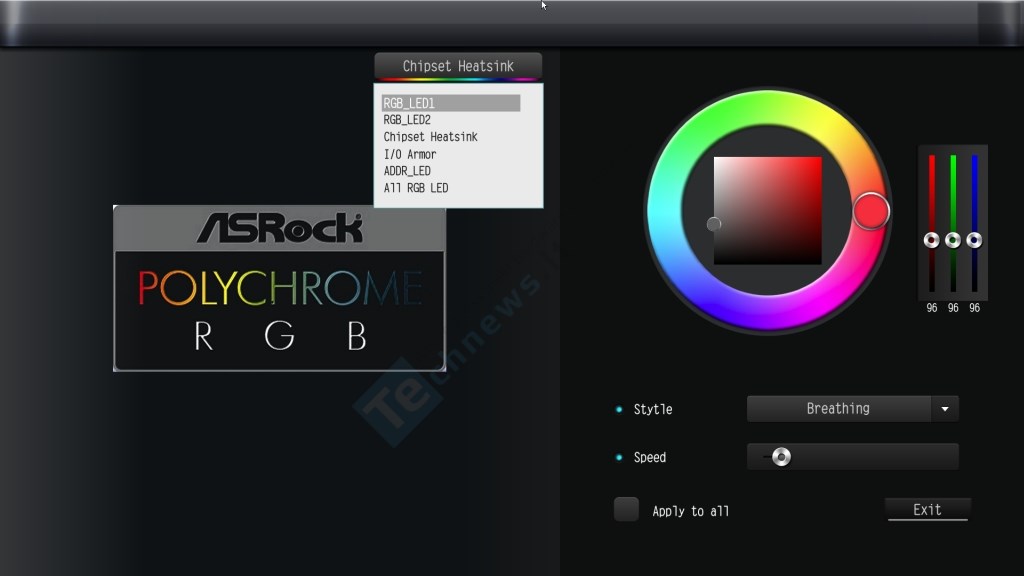

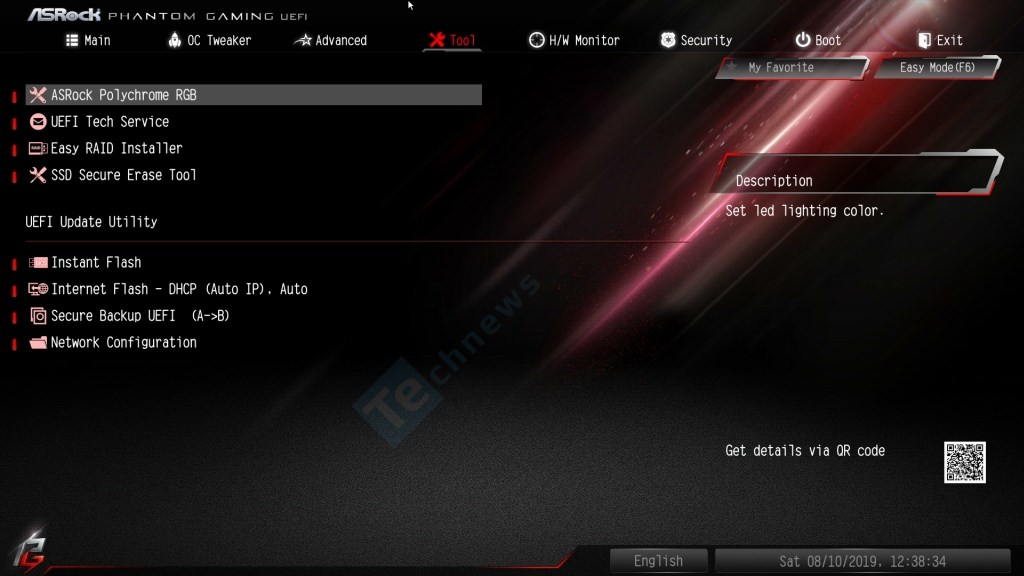

Įrankių skiltyje be BIOS atkūrimo iš atsarginės mikroschemos ir SSD Secure trynimo taip pat turime Polychrome RGB pašvietimo valdymą. Pašvietimas reguliuojamas spalvų palete, be galimybės įrašyti skaitines RGB reikšmes. Efektai keičiami on the fly būdu kiekvienai zonai/galvutei atskirai arba kartu. Tiesa, pastebėjome, kad atskiroms zonoms skirtingi efektai nėra įgalinami (tik spalvos). Šįkart efektų lentelėje matome įdomesnių pavadinimų, kaip neon, water ar spring.

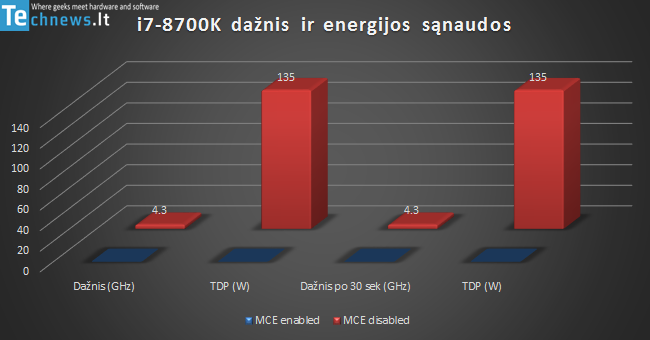

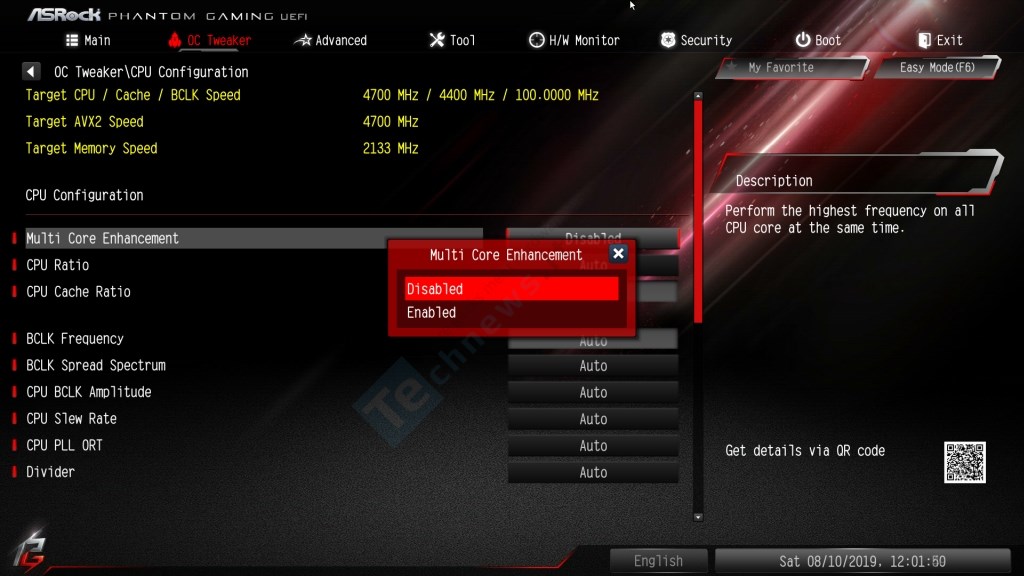

Esant BIOS’e išjungtai Multi Core Enhancement (MCE) funkcijai „Phantom Gaming 7“ nesilaiko „Intel“ rekomendacinių TDP gairių, kuomet po 30 sekundžių i7-8700K procesorius savo Turbo dažnį turėtų sumažinti ir vėl tilpti į 95 W TDP limitą. Dabar procesoriui visą laiką leidžiama išlaikyti 4,3 GHz dažnį, energijos sąnaudoms siekiant 135 W. Toks elgesys pernelyg nestebina, nes „Intel“ gaires laužė ir „Taichi Ultimate“. Jas teisingai pildė tik „Asus“ pagrindinės plokštės. Pabandę įjungti MCE buvome labai nemaloniai nustebinti ne todėl, kad i7-8700K dažnis nepadidėjo, o todėl, kad mus pasitiko BSOD.

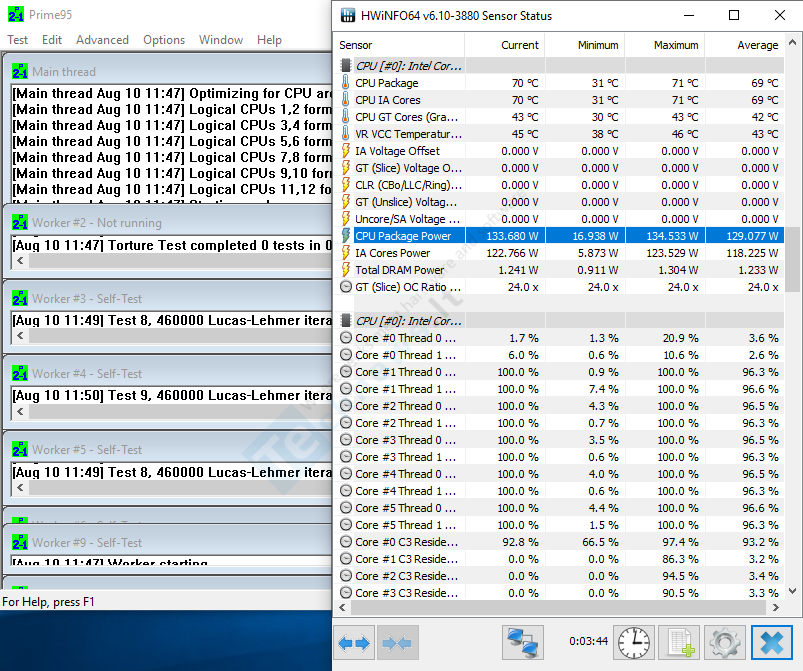

MCE yra veiksnus, nes visų branduolių dažnis padidėjo iki 4,7 GHz, tačiau praėjus kelioms sekundėms sistema tiesiog užšaldavo. Tokio MCE (ir jų evivalentiškų funkcijų kitose pagrindinėse plokštėse) elgesio dar neteko patirti. Pabandžius pakeisti „Prime95“ v27.7 versiją į v26.6, kuri neliečia AVX instrukcijų, BSOD nebeatsirado. Susidaro toks įspūdis, kad pagrindinė plokštė apsiskaičiuoja parinkdama reikalingą įtampą. Tai kaip ir patvirtina neigiamos reikšmės AVX offset taikymas. Pakanka neigiamo offset (1), kuris sumažina dažnį nuo 4,7 GHz iki 4,6 GHz ir sistema nebeiššaukia BSOD. Tiesa, pora branduolių vis tiek labai greitai nulūžta ir norint ilgiau tęsti apkrovą su „Prime95“ būtinas bent offset (3), kuris sumažina dažnį iki 4,4 GHz. Tai, jog „Phantom Gaming 7“ duoda per mažai įtampos patvirtina vos 140 W siekiančios energijos sąnaudos. Žemiausias rodiklis, kuomet tinkamai veikė ši funkcija, buvo 165 W.
