ASUS „ProArt“ trijulė: AIO sistema, motininė plokštė ir korpusas

Unikalios ProArt B760-Creator WiFi savybės

Pavadinime esantis žodis „Creator“ sufleruoja, kad ASUS pagrindinė plokštė yra taikyta į kūrėjų ratą, todėl turi siūlyti didesnio lygio funkcionalumą. Logiška, kad ATX formato „ProArt“ išplėtimo lizdų skaičiumi pranoks mūsų naudojamą mažesnio mATX formato „ASRock B760M PG Riptide“, tačiau paieškokime kitų unikalių „ProArt“ savybių, kurios mažiau susijusios su produkto dydžiu.

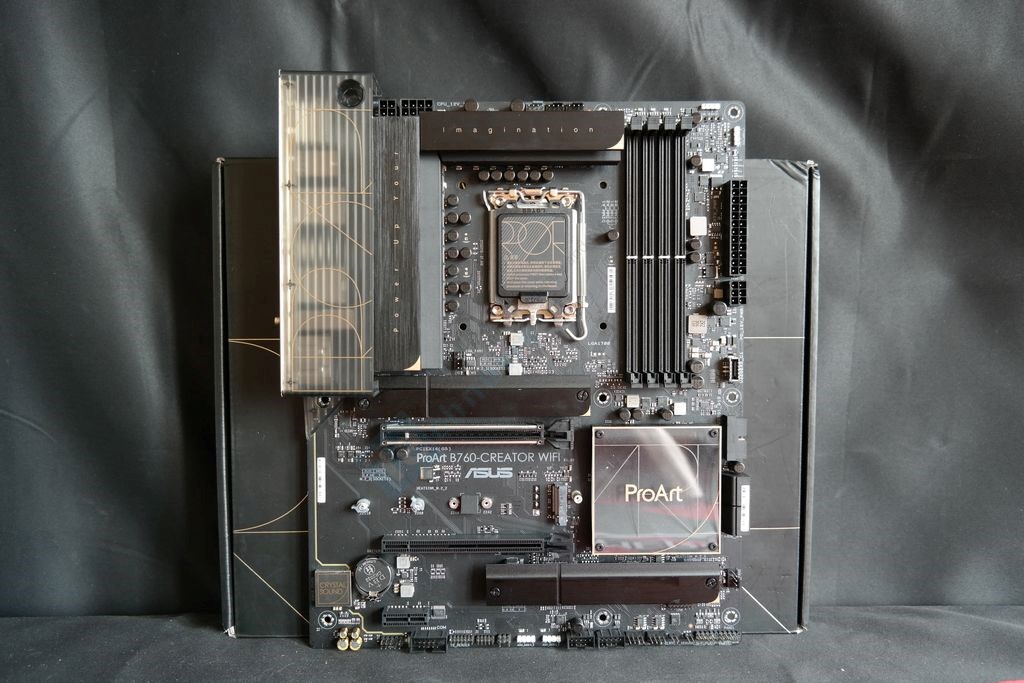

„ProArt B760-Creator WiFi“ pagrindiniai mazgai išplanuoti protingai. PCIe 5.0 x16 lizdas saugiai atitrauktas nuo CPU lizdo, jog būtų išvengta mechaninio konflikto naudojant didžiausius orinius aušintuvus. Du iš trijų M.2 lizdų turi jiems skirtus radiatorius – plokšteles. (A)RGB ir SYSFAN lizdai išdėstyti strategiškai patogiose vietose – turime net 4 lizdus sisteminiams ventiliatoriams ir atskirą AIO lizdą. Priėjimas prie baterijos patogus jeigu reikėtų rankiniu būdu nunulinti BIOS nustatymus. Neįprastai atrodo permatomas dangtelis virš I/O. Mikroschemų rinkinio radiatorių taip pat dengia skaidrus plastikinis dangtelis, tačiau tokia idėja nėra patraukli, nes norint išvalyti susikaupusias dulkes reikės nuimti dangtelį atsukant keturis varžtelius.



„ProArt“ siūlo WiFi 6 standartą, tačiau jau norėtųsi 6E, nors išnaudojimo klausimas lieka atviras. Galinėje dalyje randame 4x USB 2.0, 4x USB 3.2 Gen 1 (5 Gbps) ir vieną Type-C Gen 2 (10 Gbps) lizdus. „Riptide“ turimas Type-C lizdas tik 5 gbps spartos. Ji siūlo tris USB 3.2 Gen 1 portus vietoje keturių. „ProArt“ papildomai turi 1 Gb LAN portą, valdomą „Intel“ valdikliu (antrasis 2,5 Gb valdomas „Realtek“), ir pilnavertį 7.1 audio prijungimą, plius optinį išėjimą.

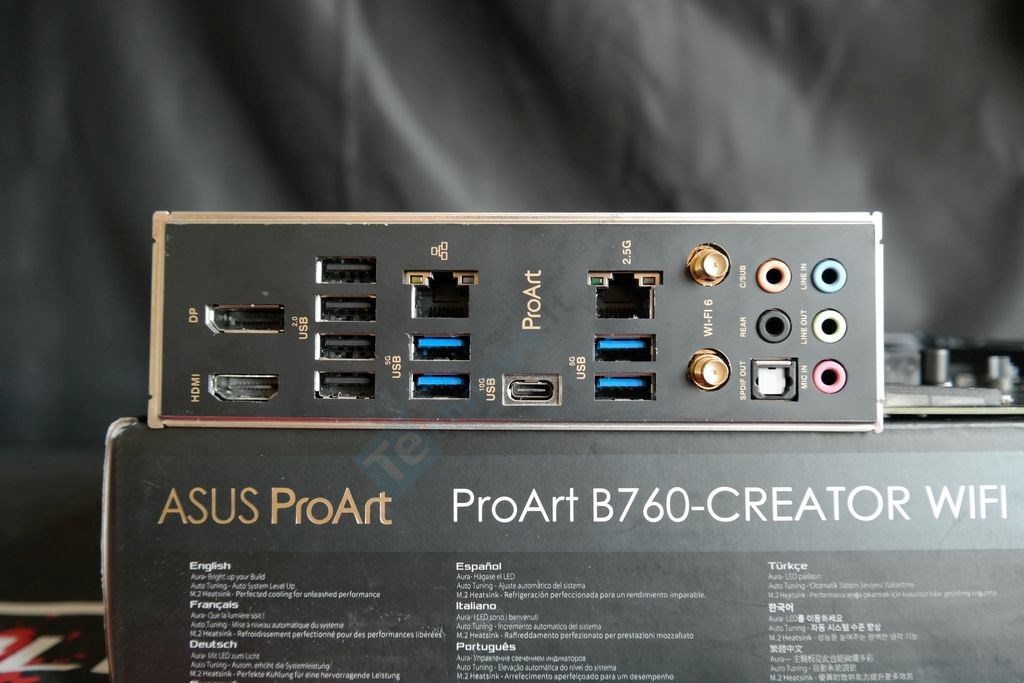

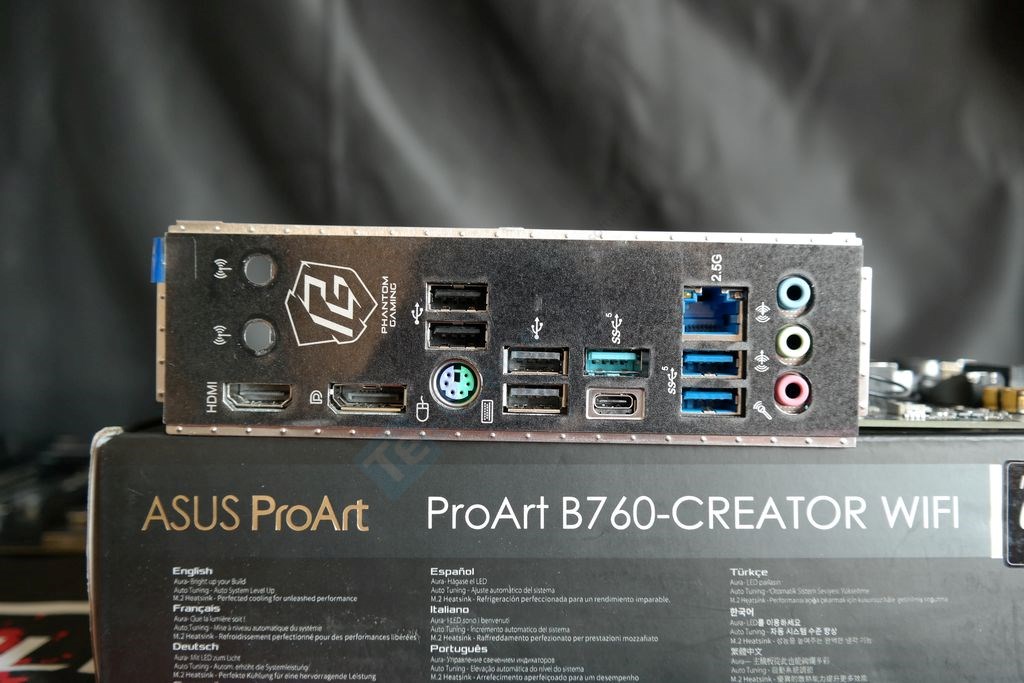

ProArt I/O kairėje ir Riptide I/O dešinėje

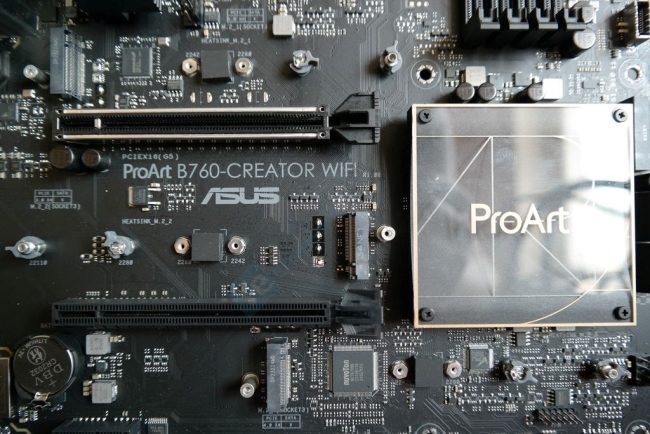

Yra du dalykai, kurie išskiria „ProArt“ iš kitų B760 pagrindinių plokščių. Pirmas – net trys M.2 lizdai. Kaip įprasta daugumai B760 motininių plokščių, „ProArt“ siūlo du Gen 4 x4 kartos M.2 lizdus. Papildomas trečiasis yra lėtesnis. Tai PCIe 3.0 specifikacijos, kuris dar ir dalinasi pralaidumu su PCIe x1 lizdu ir WiFi moduliu. Norint gamykliškai nustatytą pralaidumą padidinti nuo x2 iki x4, tai teks atlikti BIOS’e. Smagu matyti, jog visiems M.2 lizdams yra pritaikytas bevaržtis NVMe kaupiklio tvirtinimas.

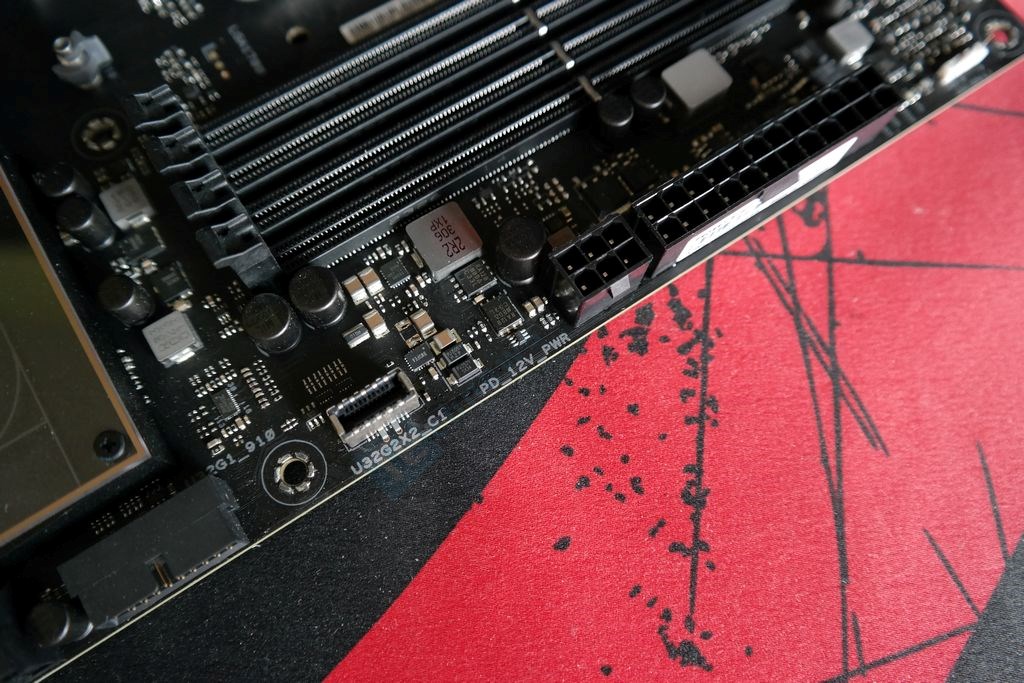

Labiausiai unikali šios motininės plokštės savybė – vidinė USB 3.2 Gen 2×2 jungtis, kuri ne tik garantuoja 20 Gbps pralaidumą į korpuso panelėje esantį Type-C lizdą, bet palaiko 60 W galios krovimą. Tiesa, krovimui užtikrinti būtina pajungti po ATX12V lizdu esantį papildomą 6-pin PCIe lizdą.
