„Fractal Design Era 2“: pojūtis, kad tikrai atėjo kita era

Montavimas

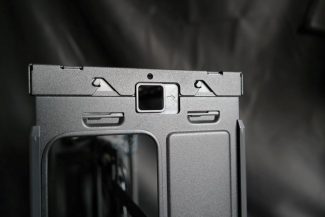

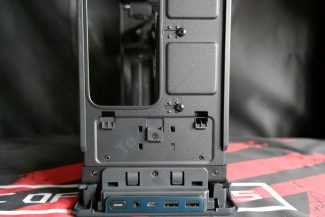

Norint pakeisti „stuburo“ poziciją reikia atsukti po 2 varžtus iš abiejų korpuso pusių. Turime 3 pozicijas. Korpusui gamykliškai priskirta 3-ia pozicija (GPU focused), kuri garantuoja maksimalią erdvę vaizdo plokštei. Telpa 3,1 lizdo aušinimą turinti arba 63 mm pločio VGA. CPU aušintuvui lieka 55 mm. Tai mus turėtų tenkinti, nors naudosime aukštą CPU bloką turintį AIO. 1-oji pozicija vadinama CPU cooler focused. Ją naudojant telpančio CPU aušintuvo aukštis padidėja nuo 55 mm iki 70 mm.

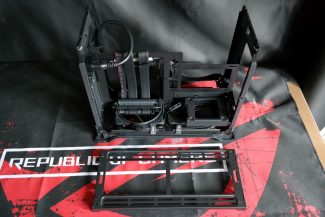

Viršutinis kronšteinas iš abiejų pusių fiksuojamas lečių sistema. Galimybė jį nuimti stipriai palengvins montavimo eigą.

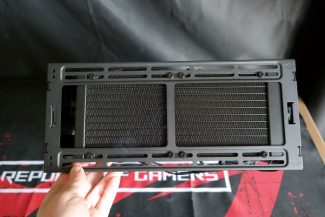

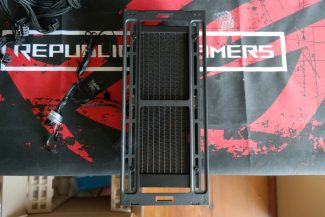

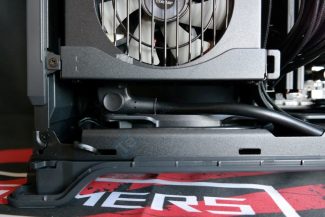

CPU aušinimui naudosime 240 mm „Corsair H100i LCD Elite“ AIO sistemą, nors buvome sugalvoję naudoti „Thermalright Frozen Notte“. Deja, šios idėjos turėjome atsisakyti, nes ant žarnelių integruota pompa sąlygojo didelį laužimą. H100i LCD Elite taip pat nėra idealus pasirinkimas dėl turimo „Commander Core XT“ ventiliatorių prijungimo centro, kuriam reikės rasti vietos, tačiau šio AIO žarnelės yra lankstesnės, o pompa integruota į CPU bloką. Prioritetu privalo būti toks AIO, kurio žarnelės su CPU bloku jungiasi kampine jungtimi. Jei į bloką įeis tiesiu kampu, korpuso uždarymas taps iššūkiu. Darbas su H100i LCD Elite rodo, kad mažiausiai įtampos AIO mazgams tenka tada, kai kampinės jungtys atsuktos į motininės plokštės VRM pusę. Sumontuoti atsukus į RAM pusę nepavyks – prie radiatoriaus inlet/outlet portų susiformuos laužimas. Tai reiškia, kad AIO CPU blokas į „Era 2“ montuojamas aukštyn kojomis, kas gali tapti estetine problema jeigu ekranėlį turinčio AIO programinė įranga nesiūlo sukimo opcijos, tačiau problemos nėra, nes motininė plokštė šiame korpuse apverčiama.

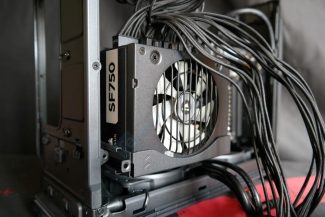

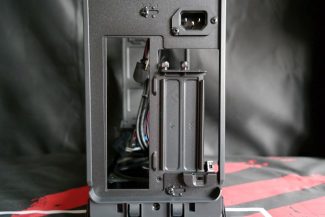

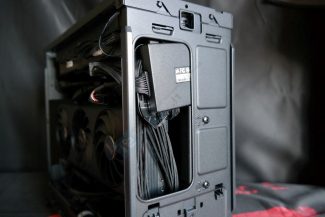

Į „Era 2“ telpa SFX(L) tipo maitinimo šaltinis, kuris montuojamas ant bėgiais stumdomo laikiklio ir fiksuojamas vos vienu varžtu. PSU apgalvotai montuojamas kabeliais aukštyn, nes vidinis AC kabelis lieka korpuso dugne, be to, tokia PSU pozicija užtikrina, jog kabeliai mechaniškai nekliudys apačioje sumontuotiems ventiliatoriams. SFF sistemoms naudojame SFX formato „Corsair SF750“ maitinimo šaltinį, kurio laidai įvilkti į individualias rankoves. Vidinio AC laido nepavyks prijungti bent šiek tiek neištraukus PSU, tačiau pilnai įstačius PSU įmanoma pirštais pasiekti srovės įjungimo mygtuką.

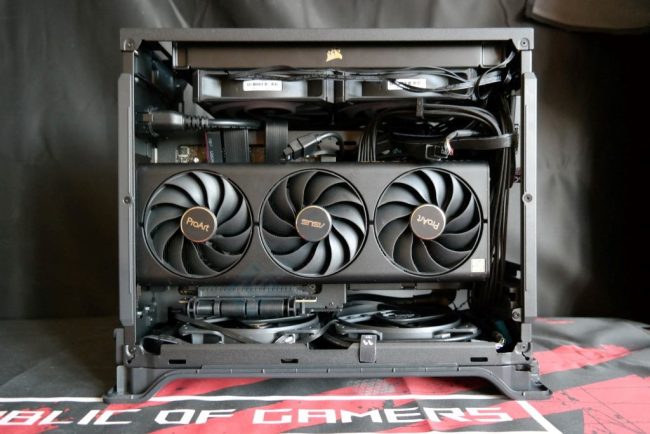

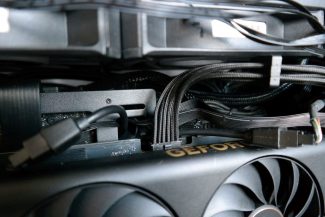

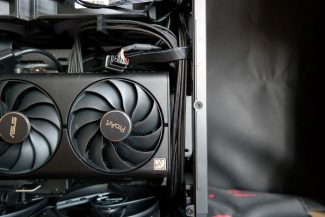

Mes naudojame perėjimo neturintį ir mažai lankstų 12VHPWR kabelį. Susitvarkyti su juo būtų sudėtingiau jeigu VGA būtų ilgesnė ir už jos neliktų laisvos vietos. Primename, kad į „Era 2“ telpa 326 mm ilgio vaizdo spartintuvas.



„Commander Core XT“ valdymo centrą, kuriam dar ir reikėjo SATA maitinimo kabelio, užkišome tarp korpuso priekio ir AIO. Iš čia gerai matyti anga, kuri leidžia patogiau išimti/įstumti vaizdo plokštę į korpusą.

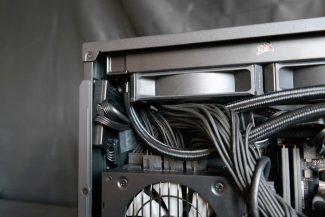

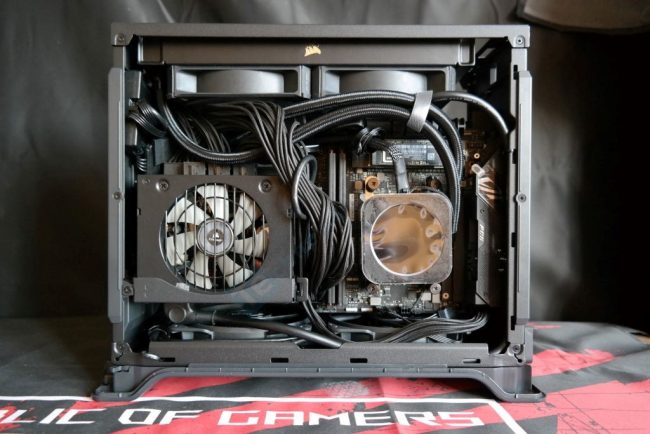

Tiesa ta, kad nėra didelės prasmės viską atlikti itin gražiai, kadangi „Era 2“ neturi stiklinio šono. Svarbiausia, kad sėkmingai užsidėtų „kiautas“ ir viduje kabeliai nesiliestų prie AIO ventiliatorių mentelių.
