„Fractal Design Ridge“: ir HTPC, ir „PlayStation 5“ pavidalu

Žvilgsnis į vidų

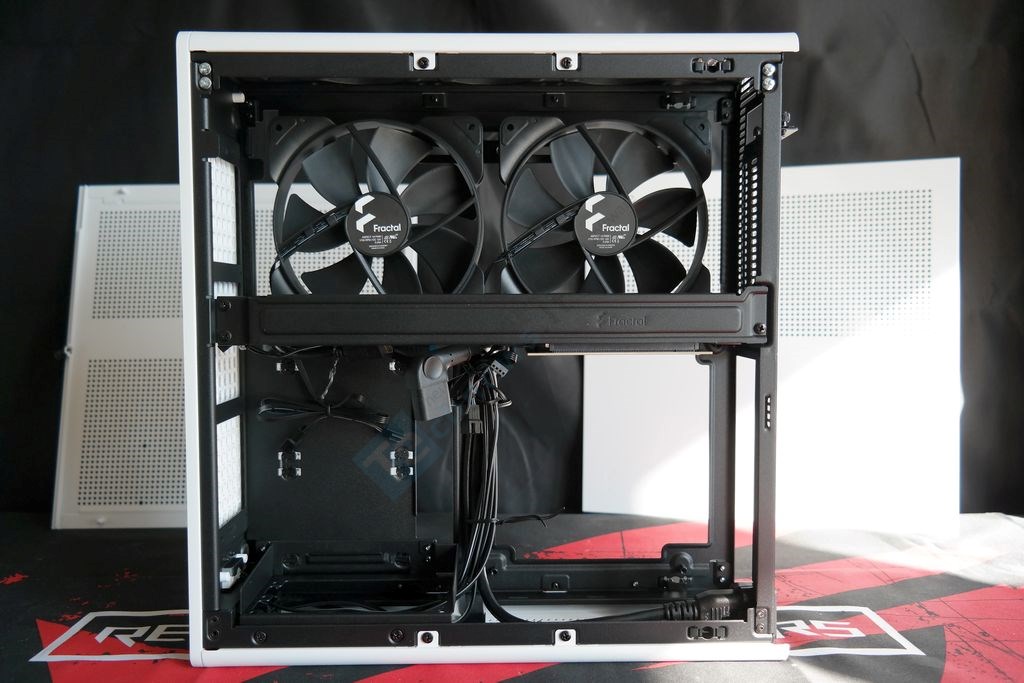

„Ridge“ vidus yra suskirstytas į skyrius. Apačioje motininės plokštės ir PSU skyrius, o viršuje – vaizdo plokštės.





Motininės plokštės ir PSU skyrius

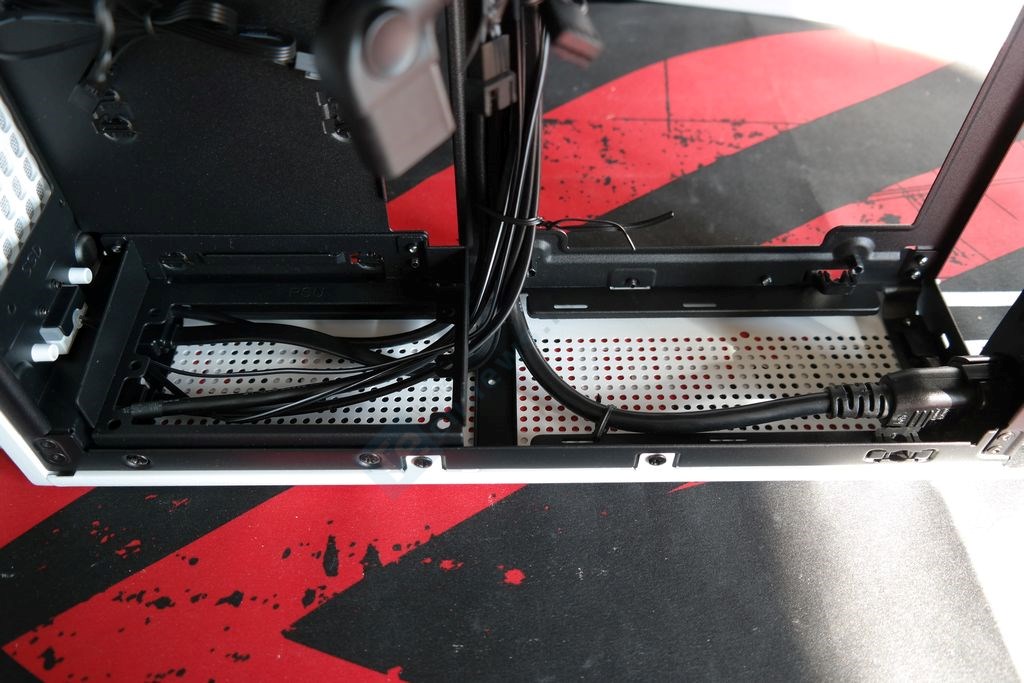

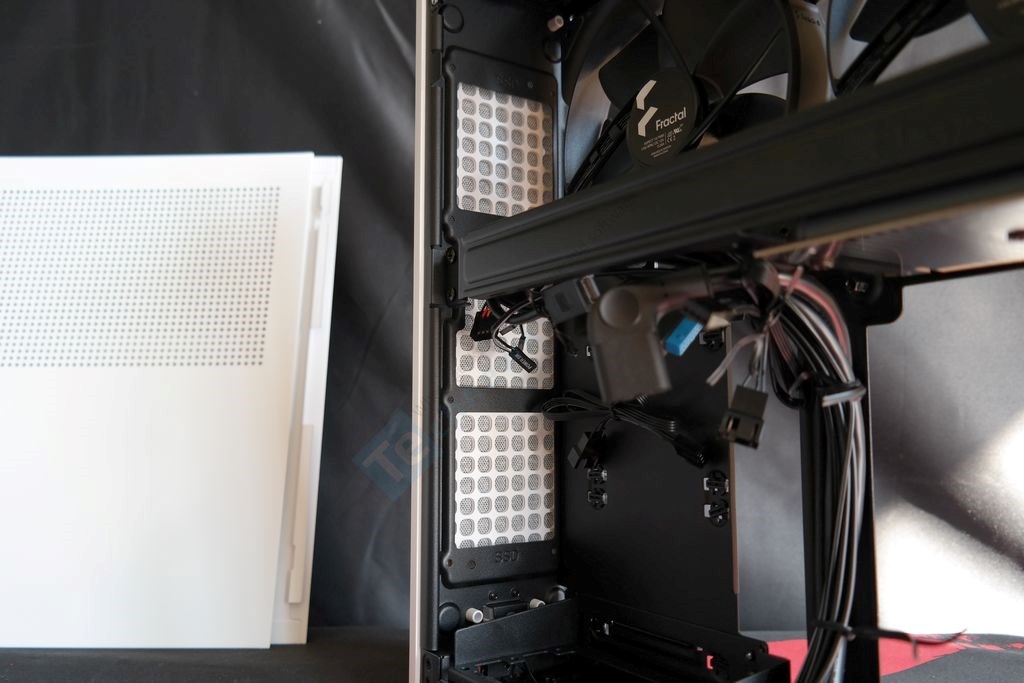

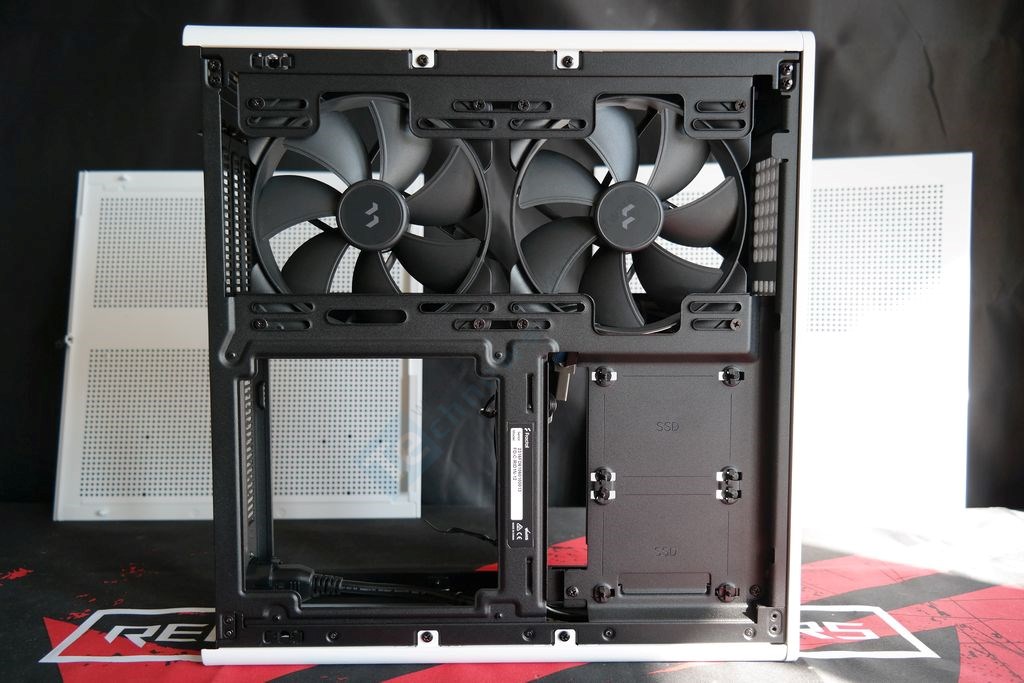

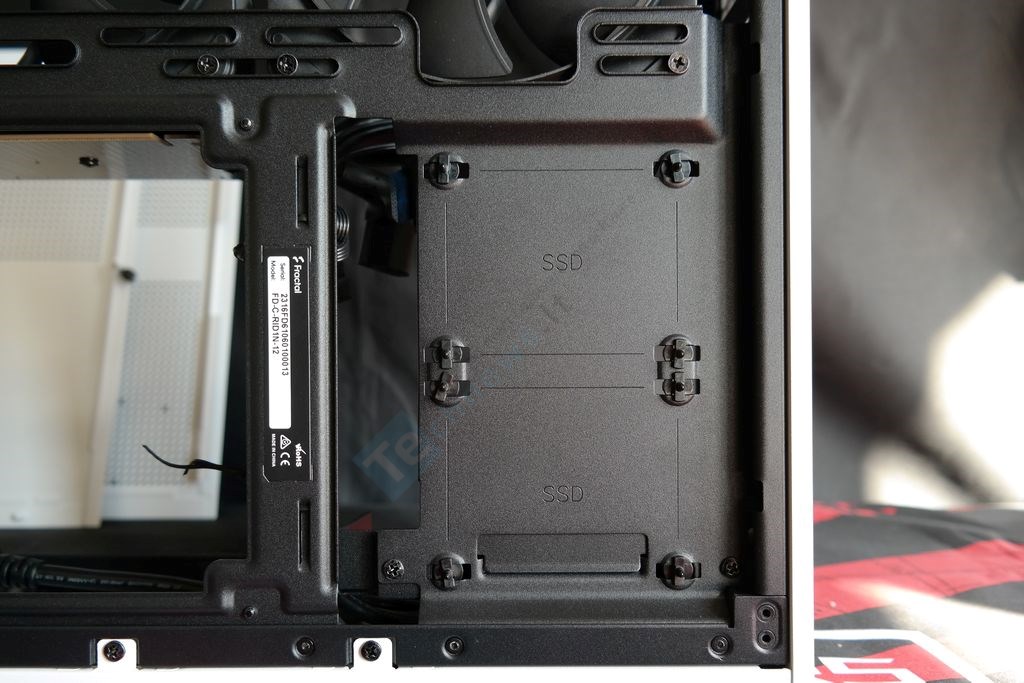

Į „Ridge“ telpa tik mITX formato pagrindinė plokštė ir SFX-L formato maitinimo šaltinis, kurio ilgis gali siekti 130 mm. Jis statomas ant atskiro išimamo kronšteino. „Ridge“ viduje turime papildomą AC laidą-prailgintoją, kas tokio tipo korpusams yra būdingas atributas. Orinio CPU aušintuvo aukštis apribotas iki 70 mm, todėl į „Ridge“ telpa tik tipiniai HTPC aušintuvai (bet kokį tower’į teks pamiršti). Vartotojas turi galimybę naudoti AIO sistemą, tačiau tokiu atveju bus apriboti telpančios vaizdo plokštės gabaritai (arba ji visai netilps). Už PSU (kitoje pusėje) turime dvi dedikuotas vietas 2,5″ SSD kaupikliams. Dar dvi vietos paslėptos tiesiai už priekinės „Ridge“ dalies. Atsižvelgiant į populiarumą prarandantį formatą net 4 vietos mums neatrodo kaip didelis privalumas.





Vaizdo plokštės skyrius

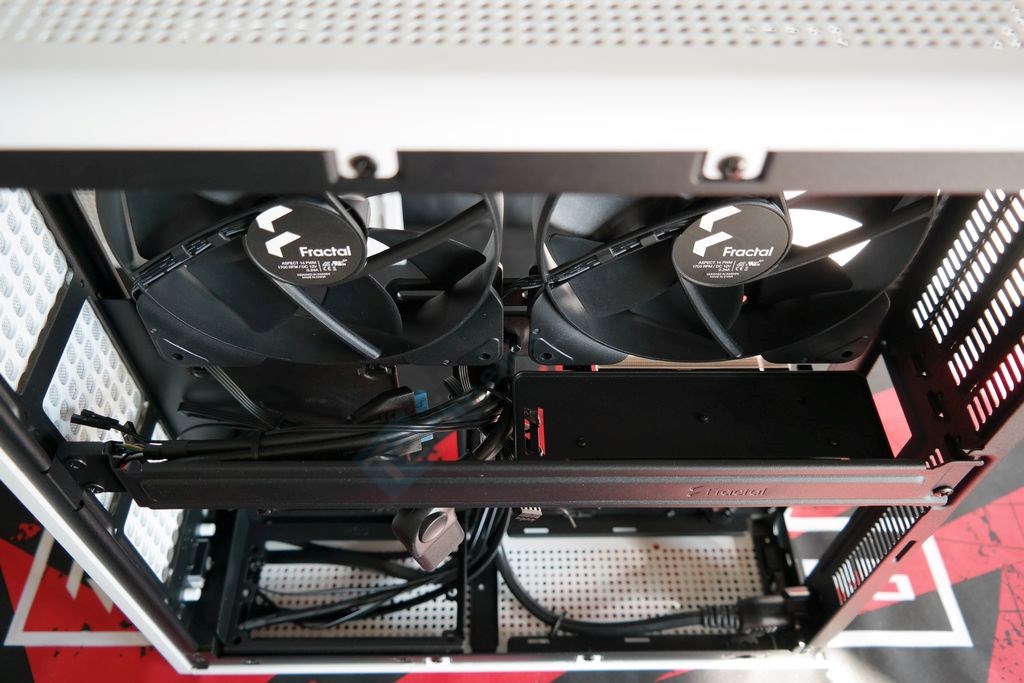

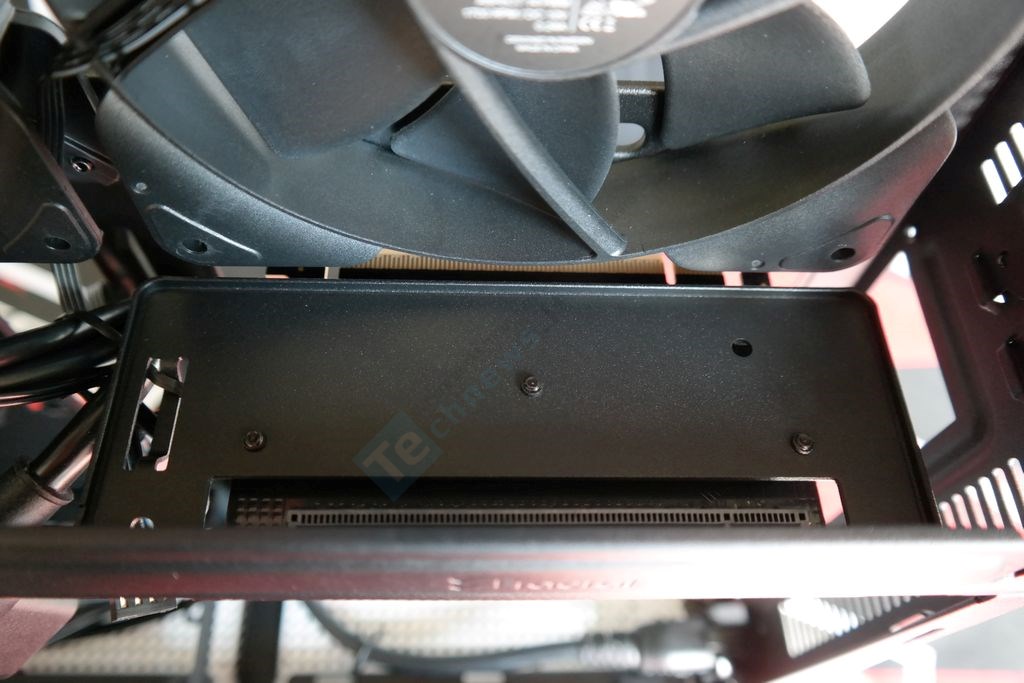

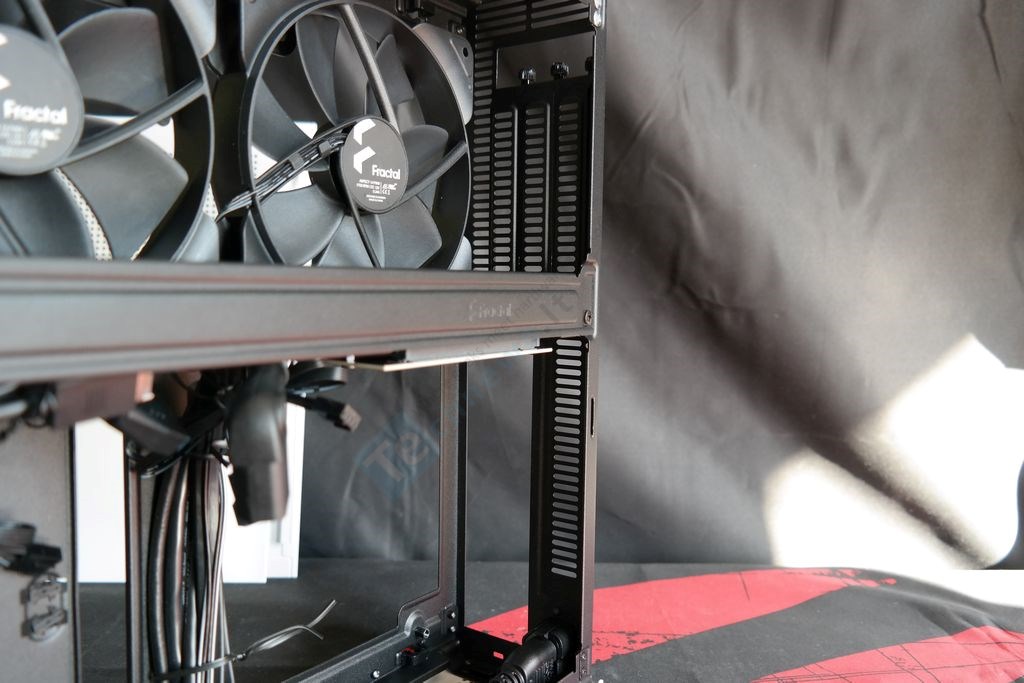

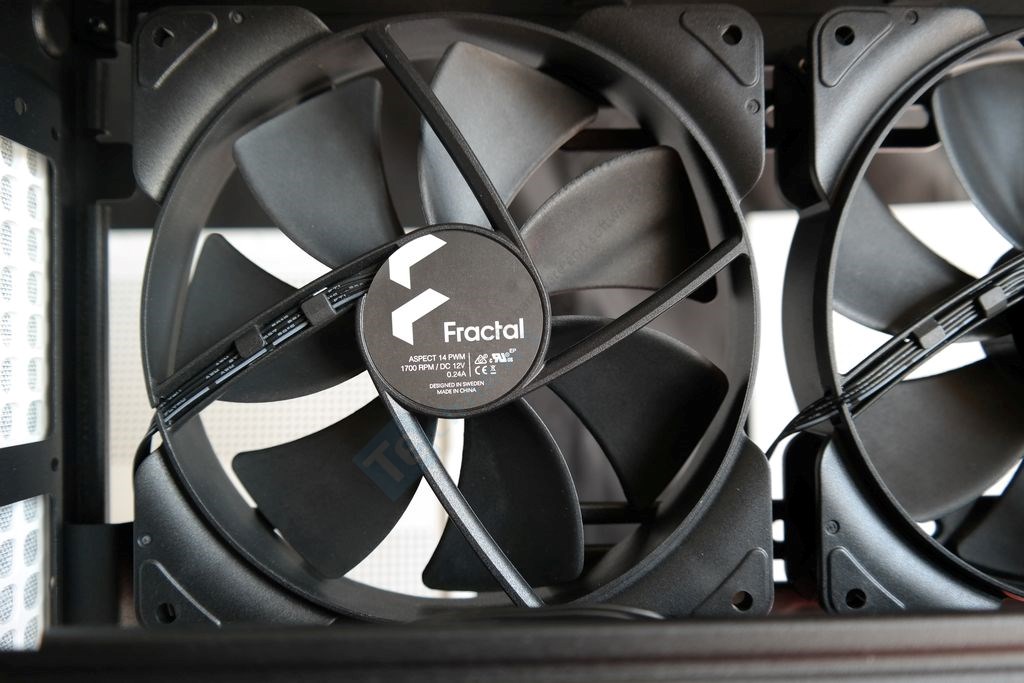

Vaizdo plokštė su motinine plokšte sujungiamos kampiniu PCIe 4.0 specifikacijos riser’iu. Priešais vaizdo plokštę sumontuoti du 140 mm skersmens „Aspect“ ventiliatoriai (1700 RPM). Su jais telpa 57 mm pločio vaizdo plokštė, o šoninius ventiliatorius išėmus atsiranda vietos iki 82 mm. Pridėjus faktą, jog ilgio apribojimas siekia 335 mm, virtualiai galime montuoti pačių didžiausių gabaritų vaizdo spartintuvą, net ir turintį Quad Slot aušinimo sistemą.

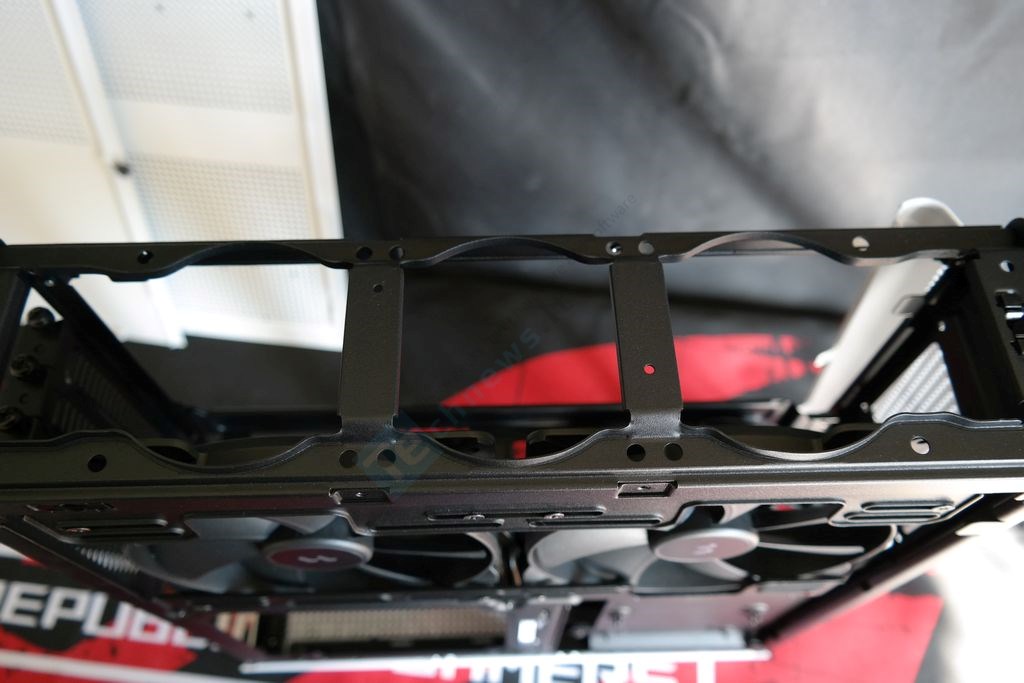

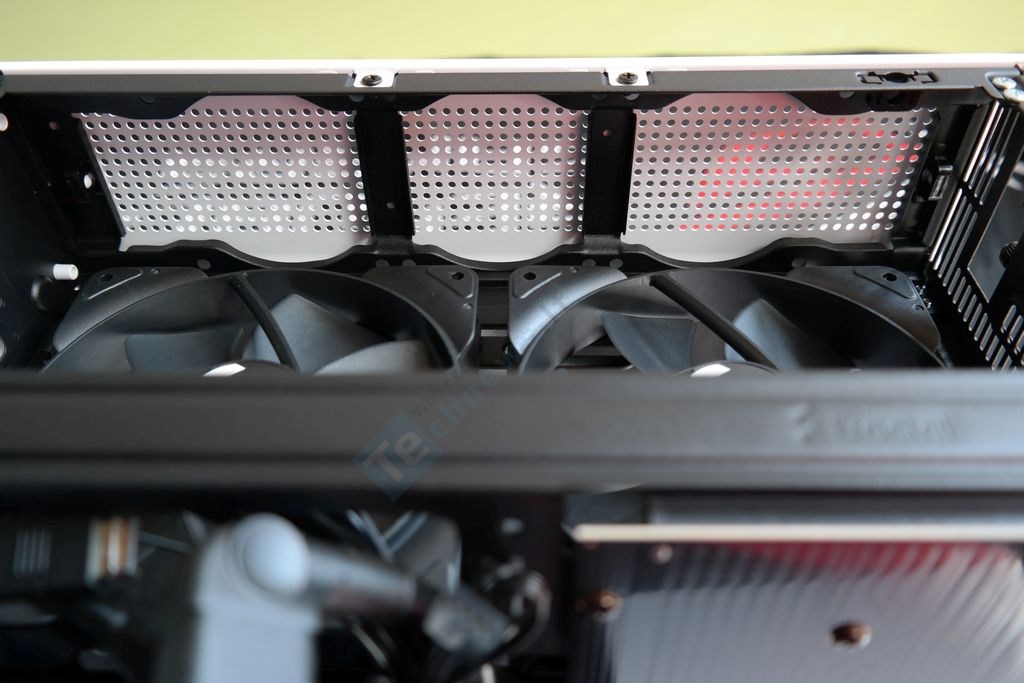

GPU zoną papildomai galima apipūsti trimis 80 mm ventiliatoriais, kurie atsidurs virš VGA maitinimo jungties. Tai šiek tiek sumažins leistiną VGA aukštį (gamintojas nurodo, kad su prijungtu PCIe maitinimo kabeliu tilps 125 mm aukščio VGA), tačiau kabelio prijungimo zonoje ventiliatoriaus galima ir nemontuoti liekant su dviem.

Grįžtant prie galimo CPU aušinimo skysčiu ir atsisakant vaizdo plokštės vietoje „Aspect“ ventiliatorių leidžiama montuoti 240 mm arba 280 mm sistemą. Liekant su 120 mm AIO lieka galimybė montuoti kompaktišką vaizdo spartintuvą, kurio ilgis galėtų būti ~175 mm. Vis tik tokių gabaritų vaizdo plokščių pasirinkimas rinkoje labai ribotas. Tai lemia, kad „Ridge“ pasirinktinai bus naudojamas kaip HTPC arba gaming sistemos korpusas.
