„Fractal Design Ridge“: ir HTPC, ir „PlayStation 5“ pavidalu

Montavimas

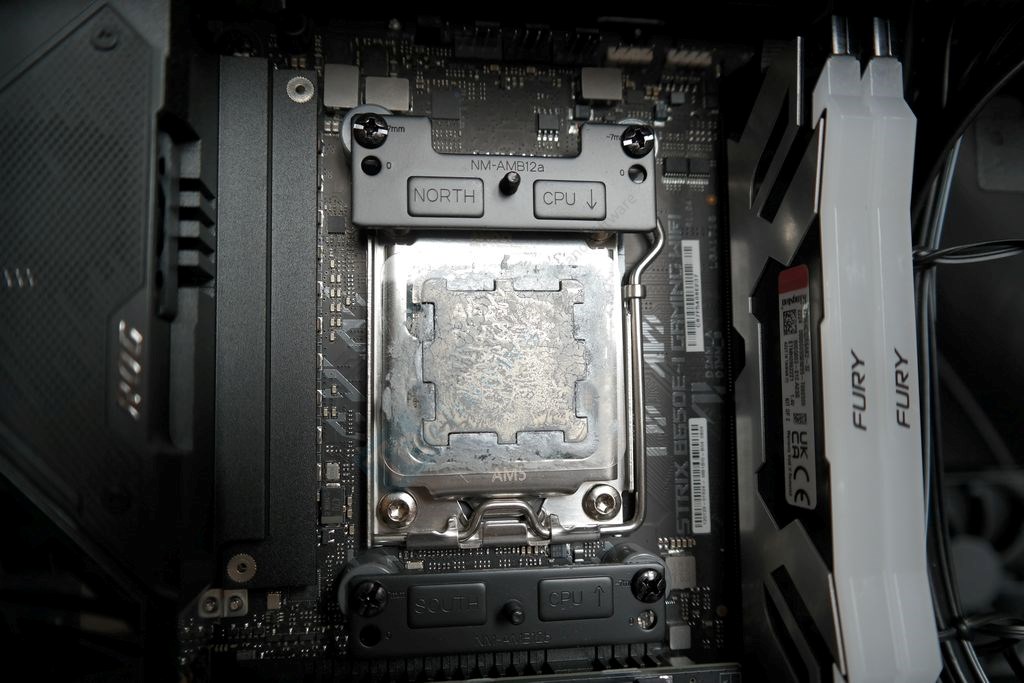

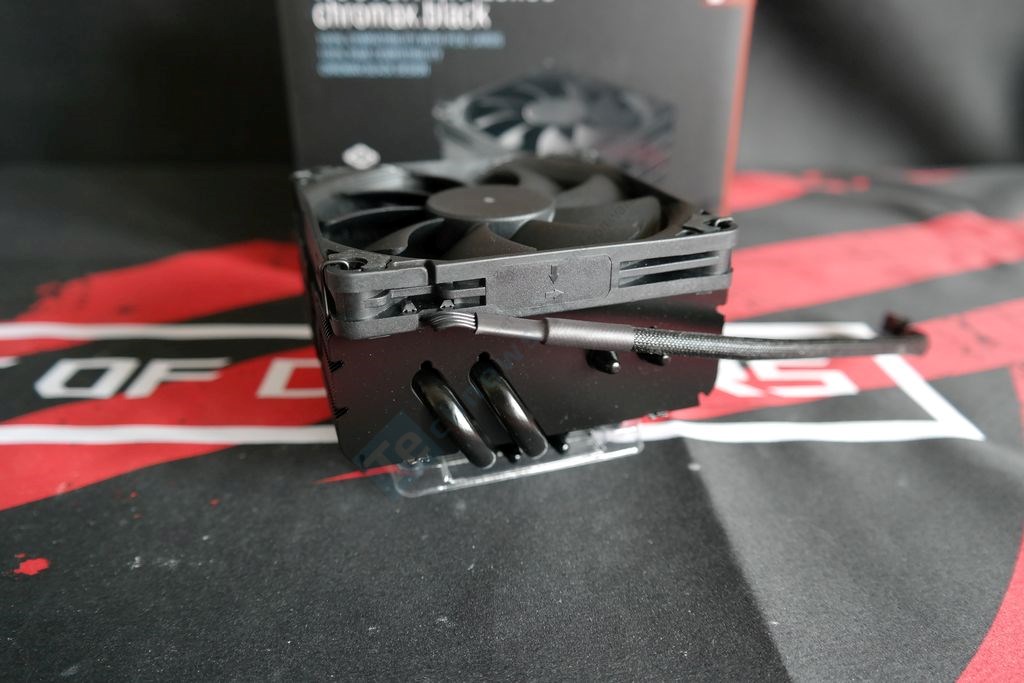

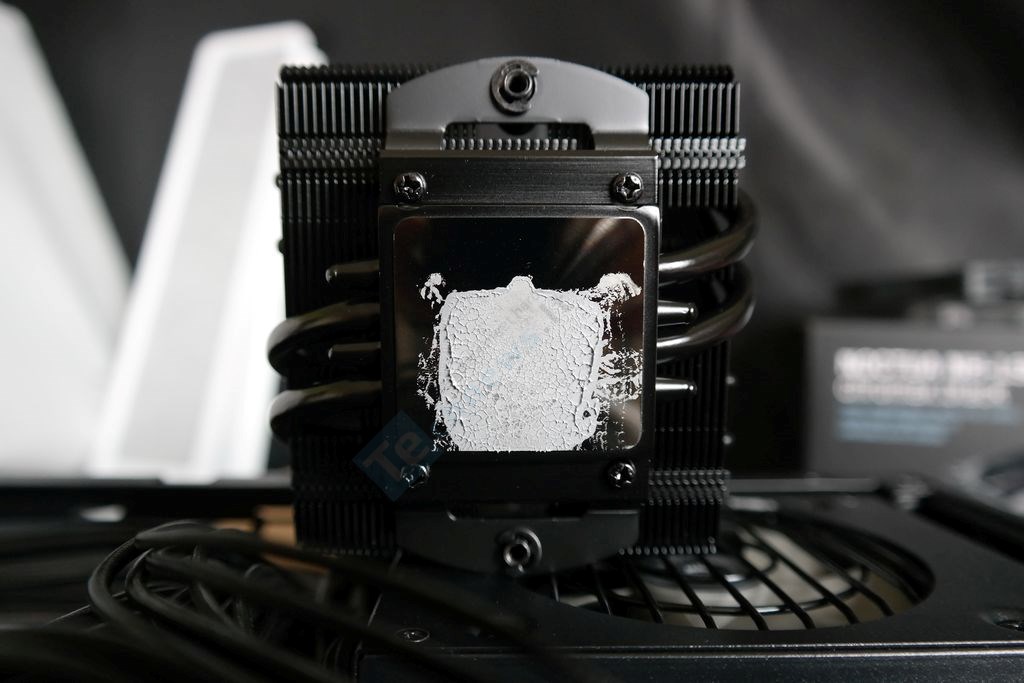

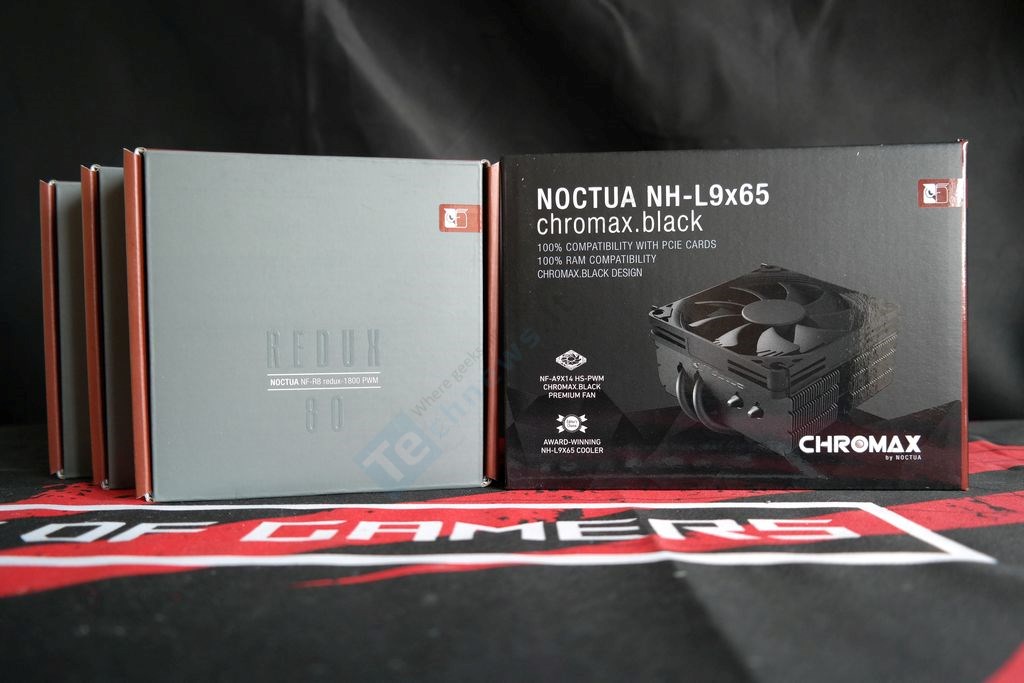

„Ridge“ korpusui reikalingas ne aukštesnis nei 70 mm HTPC CPU aušintuvas. Tam tiks „Noctua NH-L9x65 (chromax.black)“ aušintuvas, kuris iškart komplektuojamas su NM-AMB12 laikikliais, leidžiančiais paslinkti aušintuvo pagrindą 7 mm į pietų pusę sukuriant didesnį spaudimą į CCD. Turėdami „Ryzen 9 7950X“ šiuo privalumu iškart pasinaudosime. Žinoma, tai neleis išvengti originalaus 170 W TDP apribojimo, tačiau tikėtis 1-3 laipsniais žemesnių temperatūrų galima, ką ir oficialiai nurodo „Noctua“.

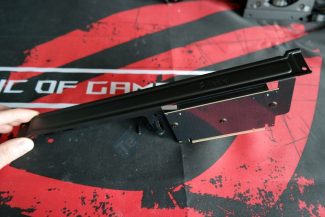

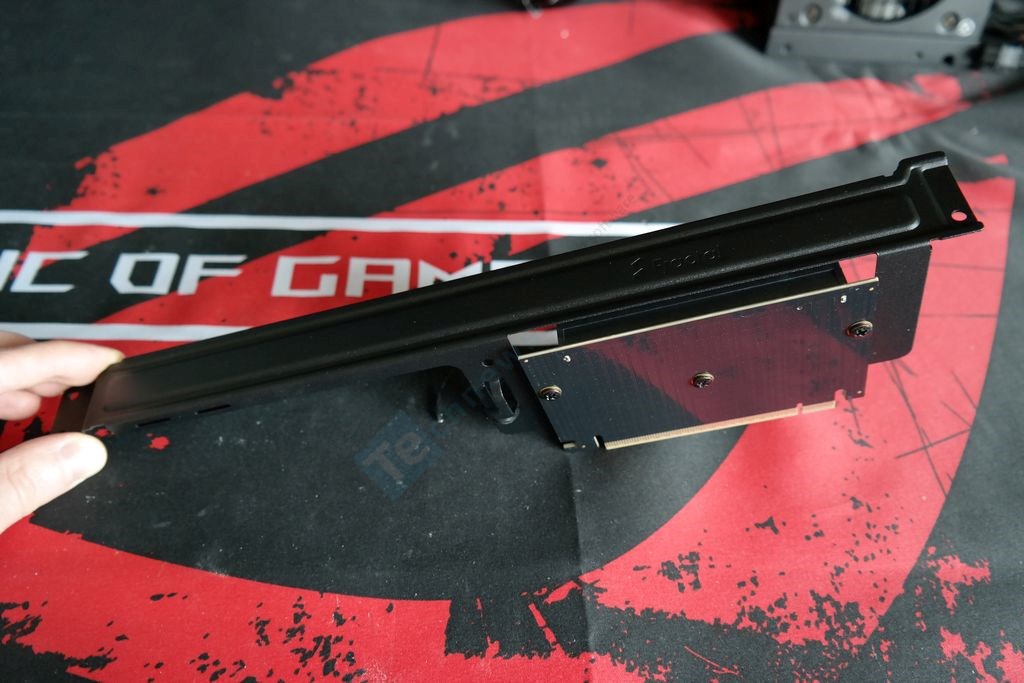

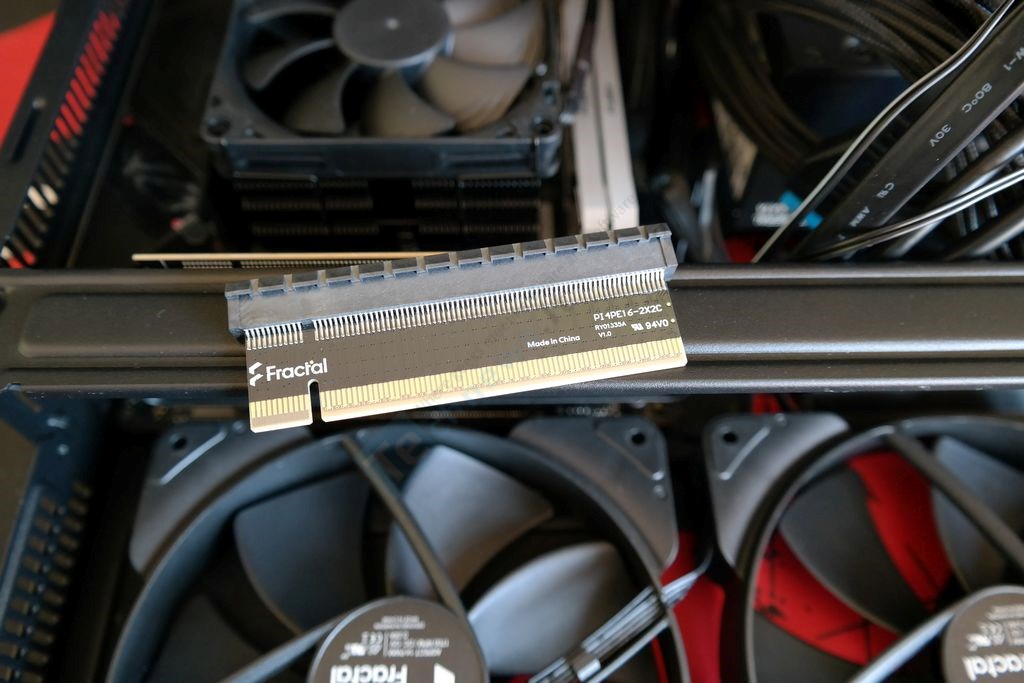

Pirmiausiai iš „Ridge“ reikia išimti VGA kronšteiną. Komplektacijoje randame PCIe 4.0 specifikacijos riser’į, kuris bus statomas į minėtą kronšteiną.

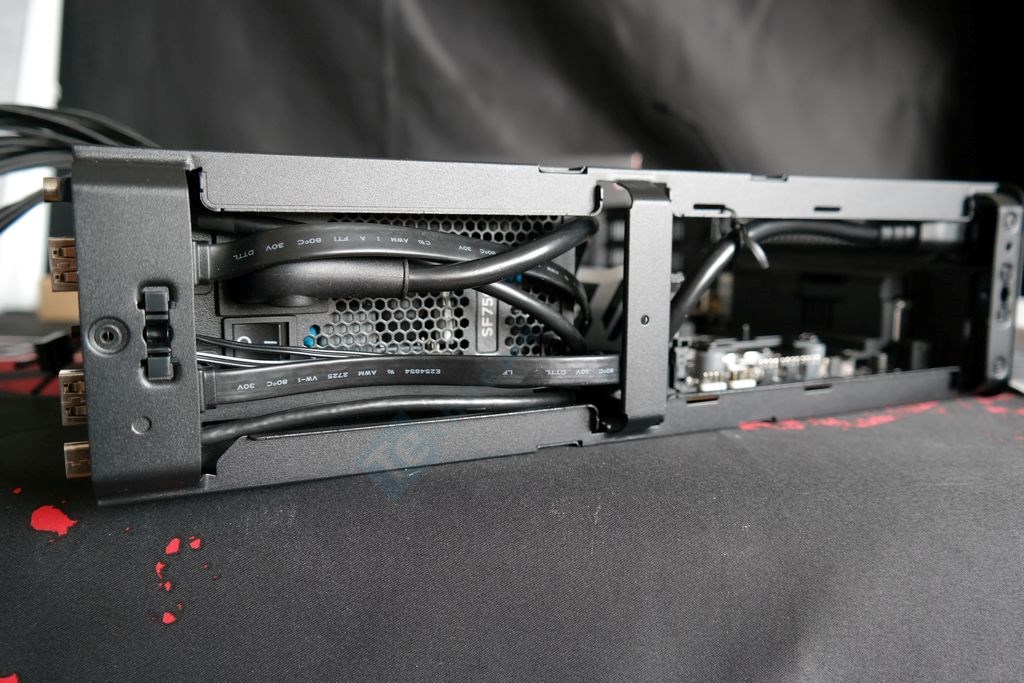

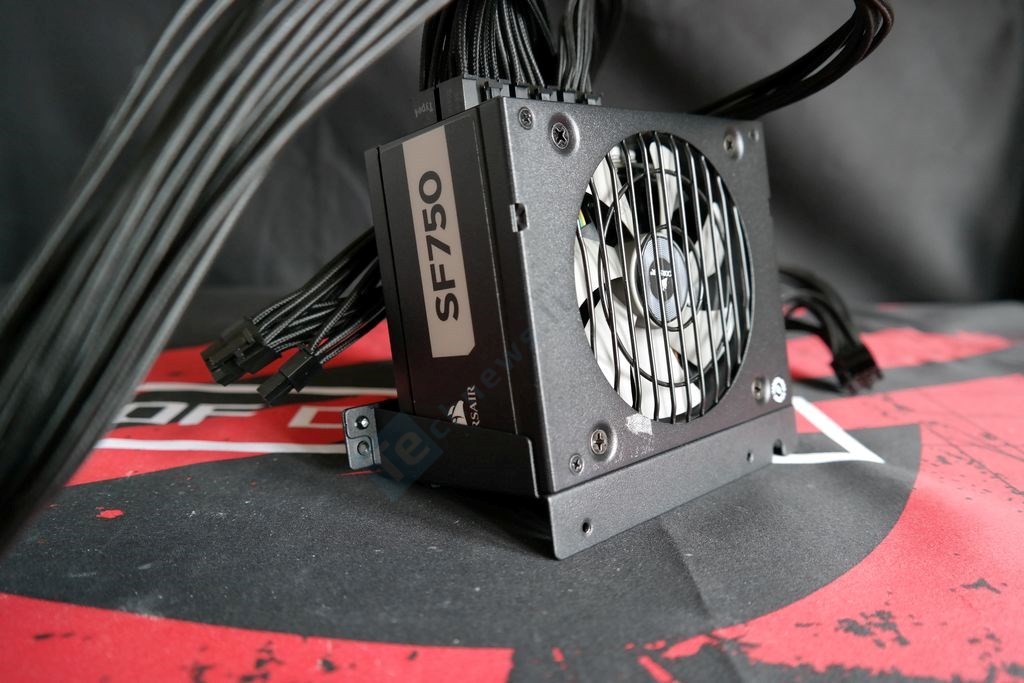

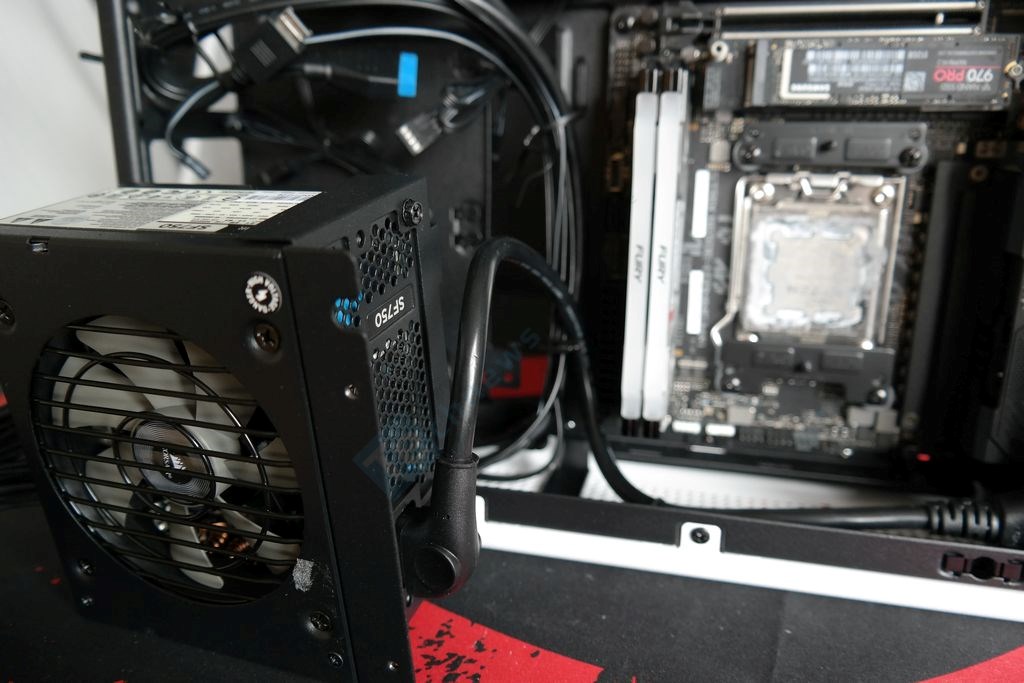

Sekančiu žingsniu išimamas PSU kronšteinas, ant kurio sumontavome SFX formato „Corsair SF750“ maitinimo šaltinį.

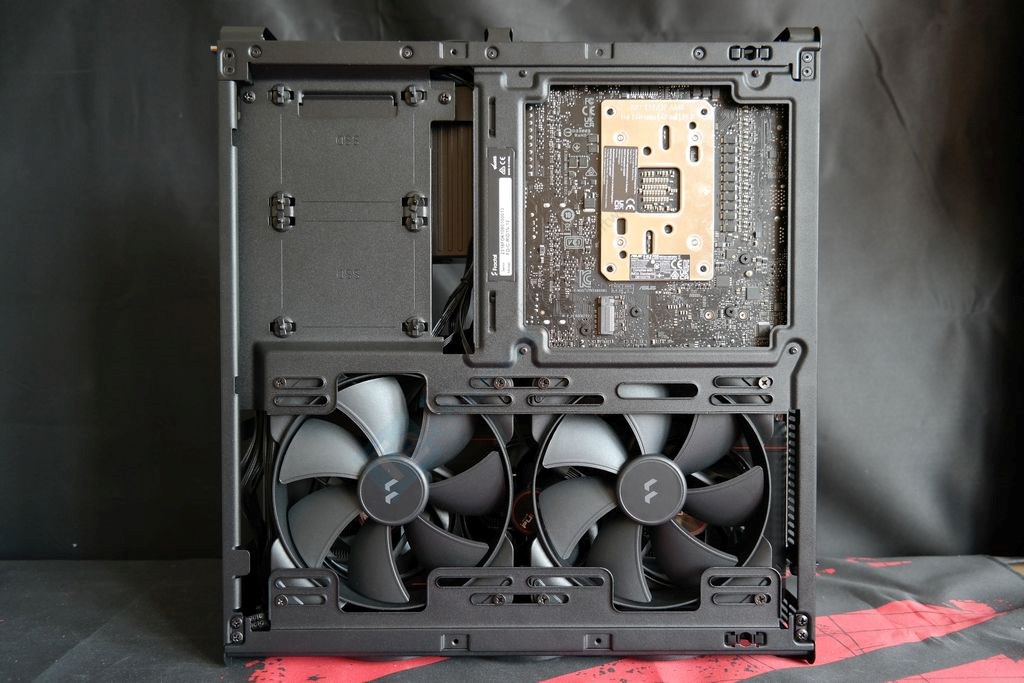

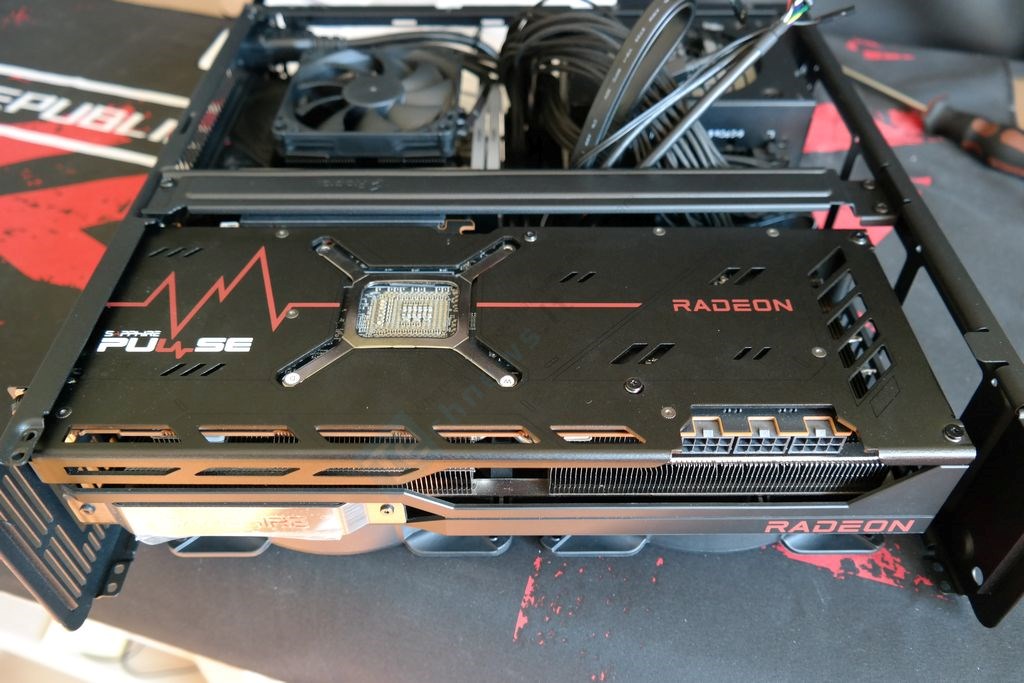

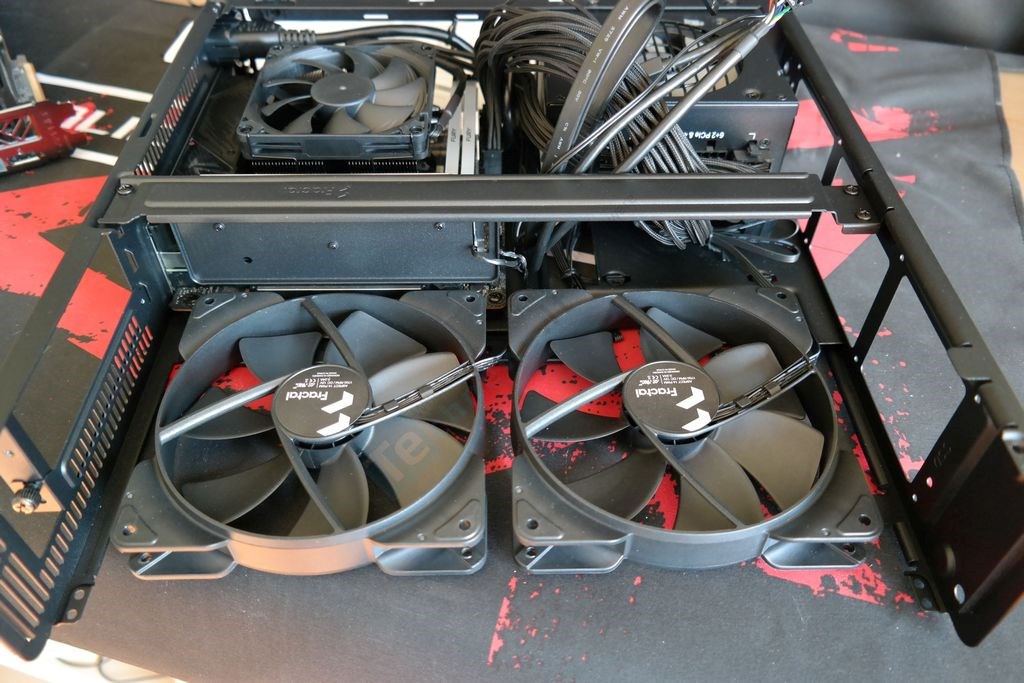

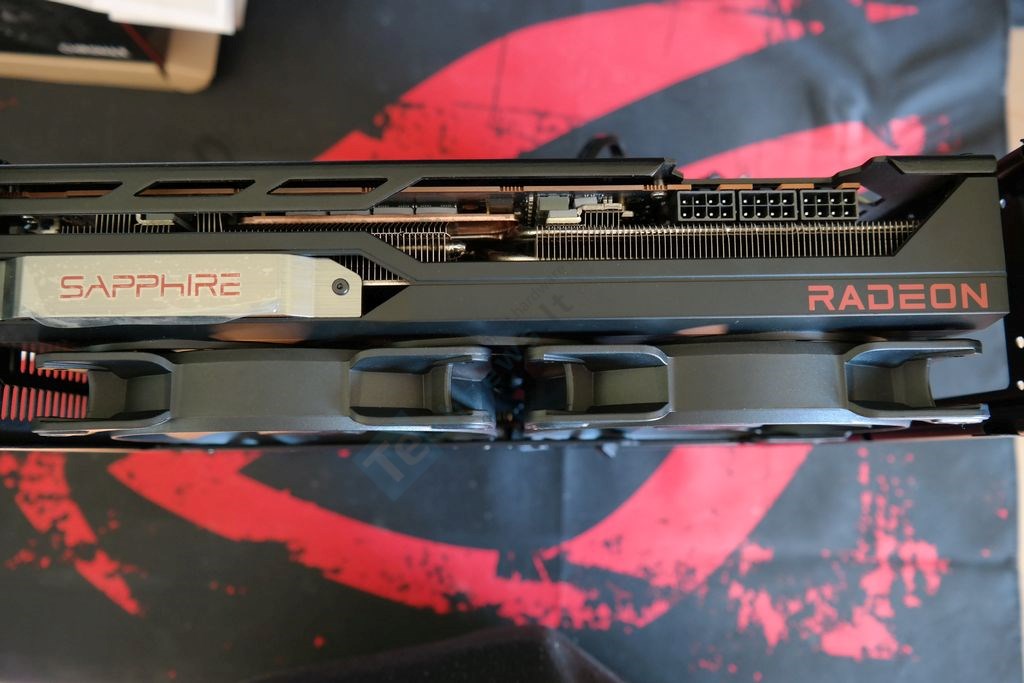

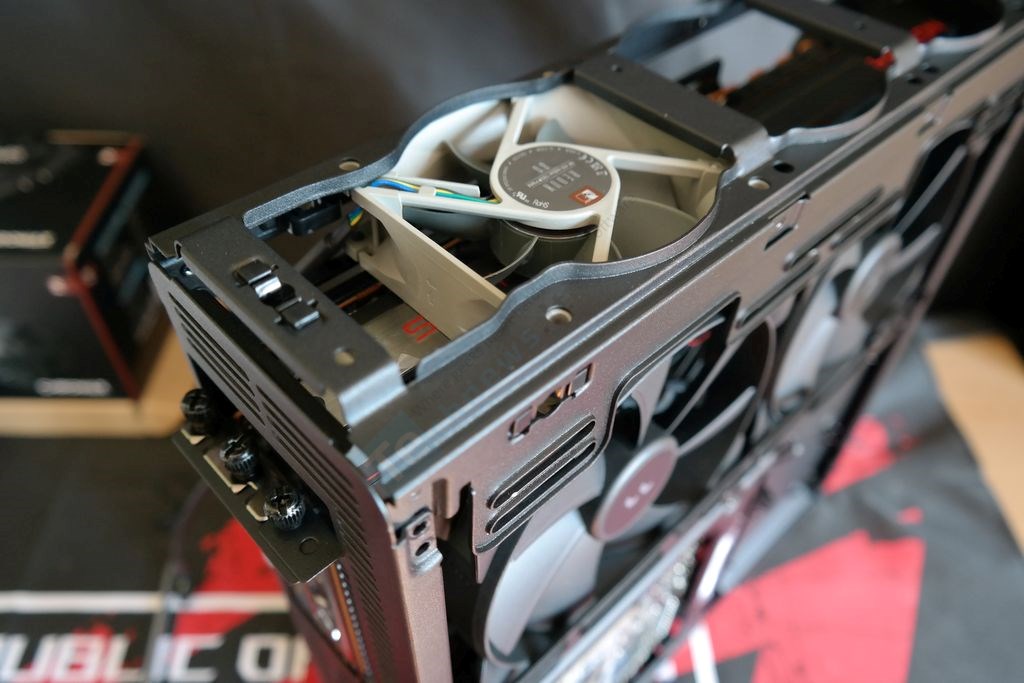

Sumontuoti didelių gabaritų vaizdo plokštės į korpusą nenuėmus atitinkamo šono nepavyks. Tiesa, tai norint atlikti reikės atsukti net 12 varžtų. Tarp „Sapphire Pulse RX 7900 XTX“ ir „Aspect“ ventiliatorių liko poros milimetrų tarpelis – truputį platesnė vaizdo plokštė ir šių ventiliatorių tektų atsisakyti. Nors „Fractal Design“ nurodo, kad su prijungtu maitinimo kabeliu tilps 125 mm aukščio VGA, sumontuoti nei vieno iš trijų „Noctua“ ventiliatorių naudojant 134 mm aukščio „Sapphire Pulse RX 7900 XTX“ mums nepavyko. „Fractal Design“ PCIe kabeliui palieka 14 mm, todėl be kabelio leistinas aukštis turėtų siekti 139 mm. Logiška, kad toli nuo teigiamo rezultato buvome pasitelkę ir „Gigabyte RTX 4070 Gaming OC“ (aukštis 130 mm). Kažkur gamintojas aiškiai apsiskaičiavo ir vienintelis realus šansas sumontuoti 80 mm ventiliatorius tėra renkantis plonesnius (15 mm vietoje 25 mm).

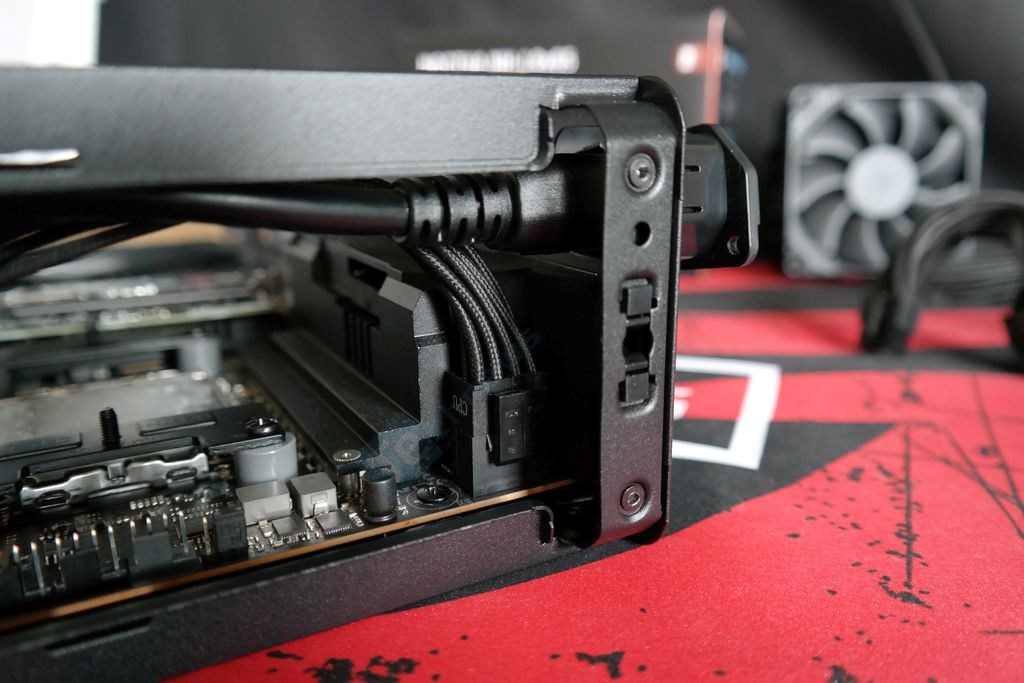

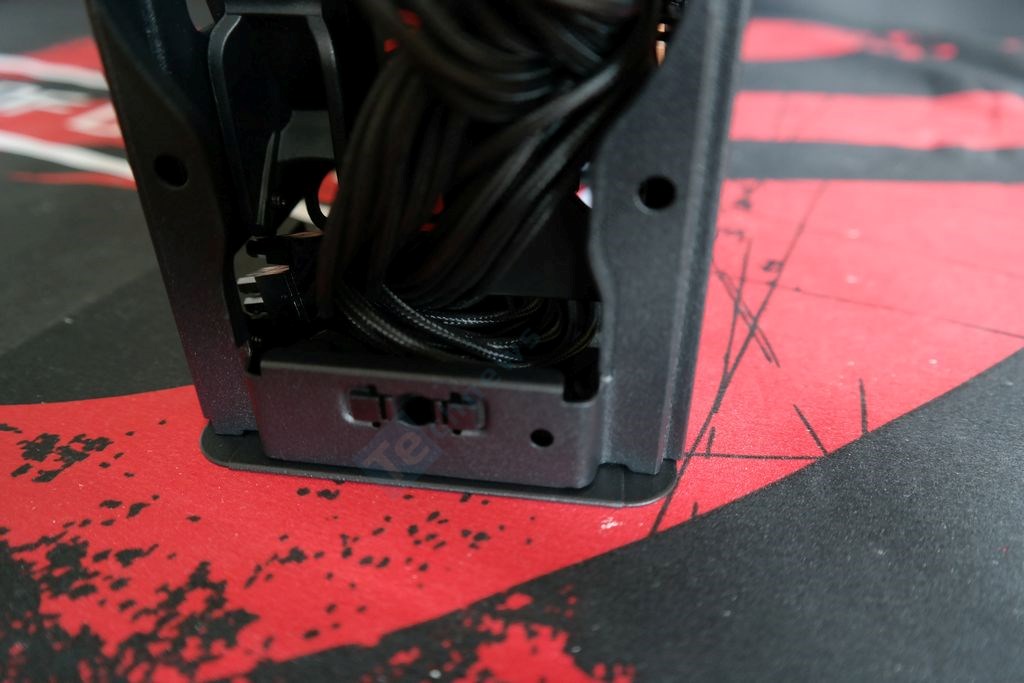

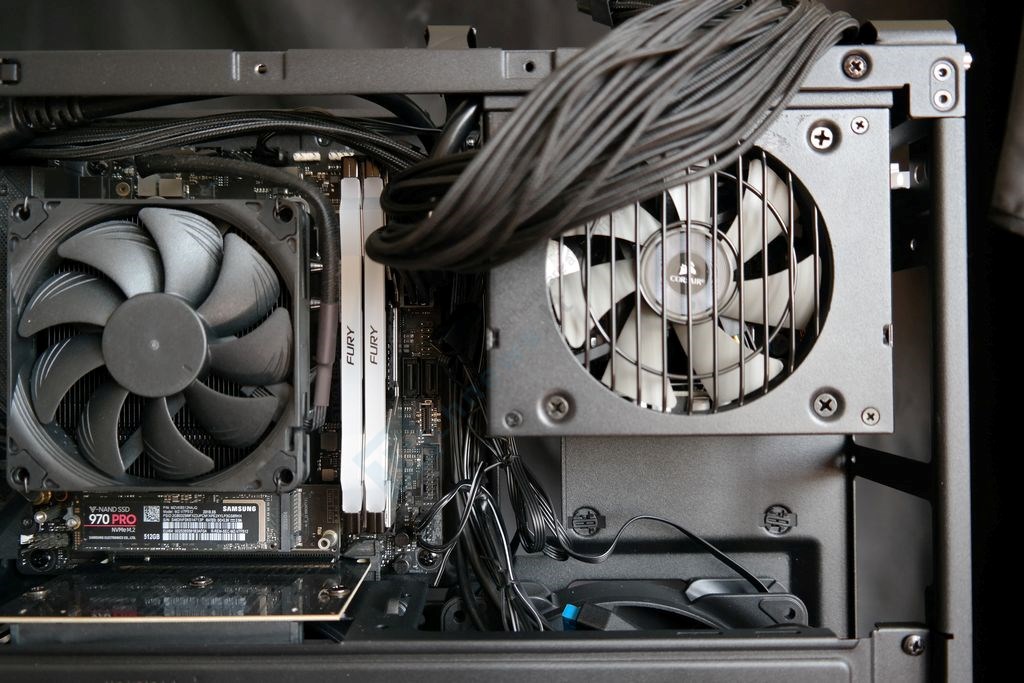

Nusivedę ATX24V ir EPS12V kabelius iki jiems skirtų lizdų atsijungėme priešingus galus nuo maitinimo šaltinio tam, kad galėtume lengviau sujungti „Aspect“ ventiliatorius į girliandą bei prijungti reikiamus laidus į motininės plokštės front panel skyrių. Nors „Corsair SF750“ kabeliai yra mažai lankstūs, tačiau tai netrukdė su jais lengvai tvarkytis. VGA kronšteino briauna leido tiesiog užkišti pluoštą ATX24 laidų jį surišant paprasčiausiu surišėju.

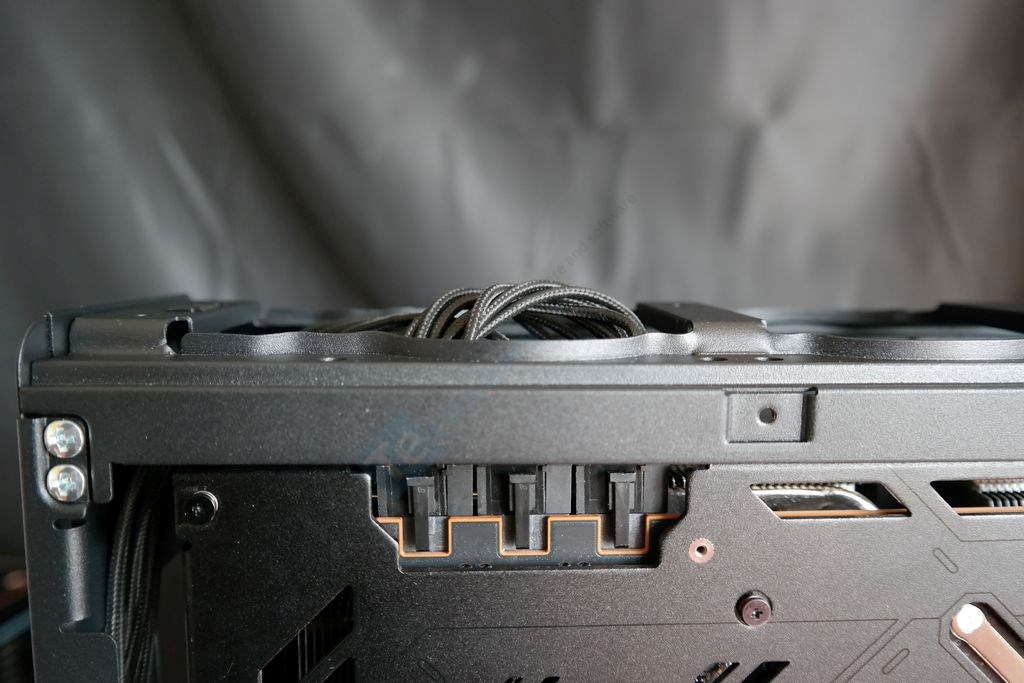

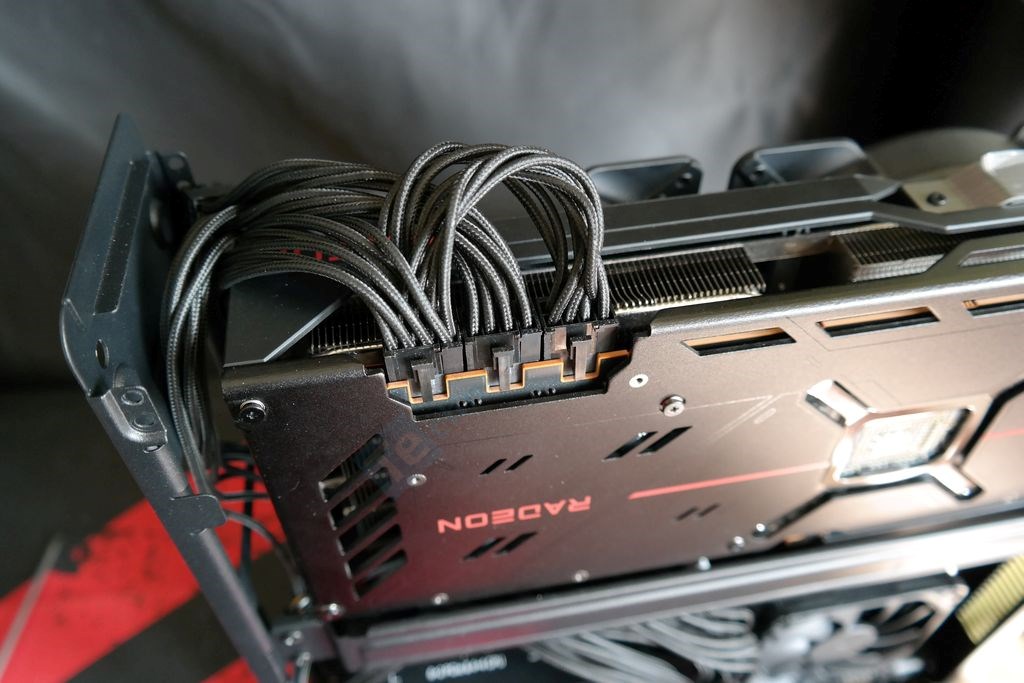

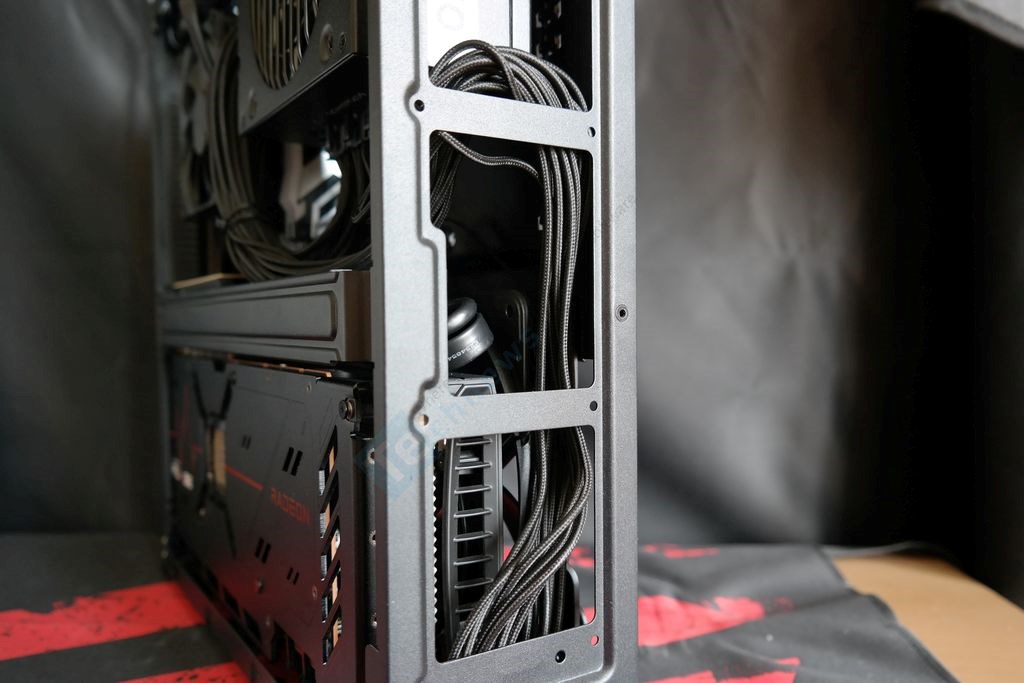

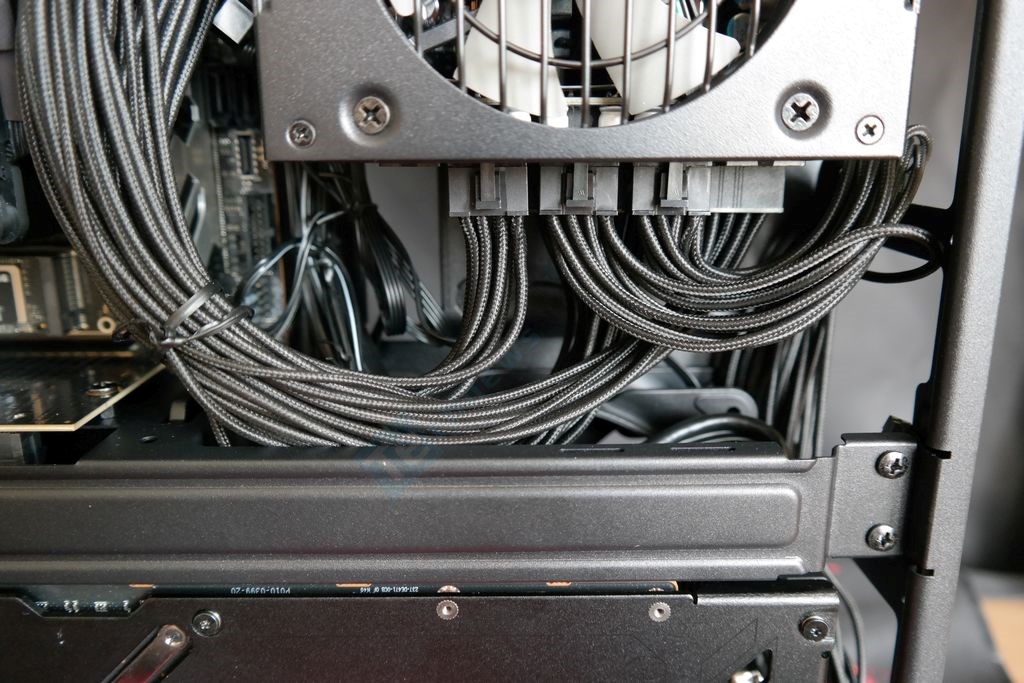

Įstačius vaizdo plokštę nereikia skubėti uždaryti korpuso šoną. Pirmiau reikia prijungti PCIe maitinimo kabelius, ypač jeigu pastarieji nepasižymi lankstumu. Mūsų atveju kabeliai net išvirsta lauk ir tik belieka pasvajoti apie 80 mm ventiliatorių (netgi ploną) zonoje virš kabelių. Pats kabelių nuvedimas iki vaizdo plokštės maitinimo lizdų nėra komplikuotas: tam puikiai pasitarnauja laisva vieta šone ir gilios išpjovos „Aspect“ ventiliatorių kraštuose, kur galėjome paslėpti vieną nepanaudotą 6+2-pin jungtį.

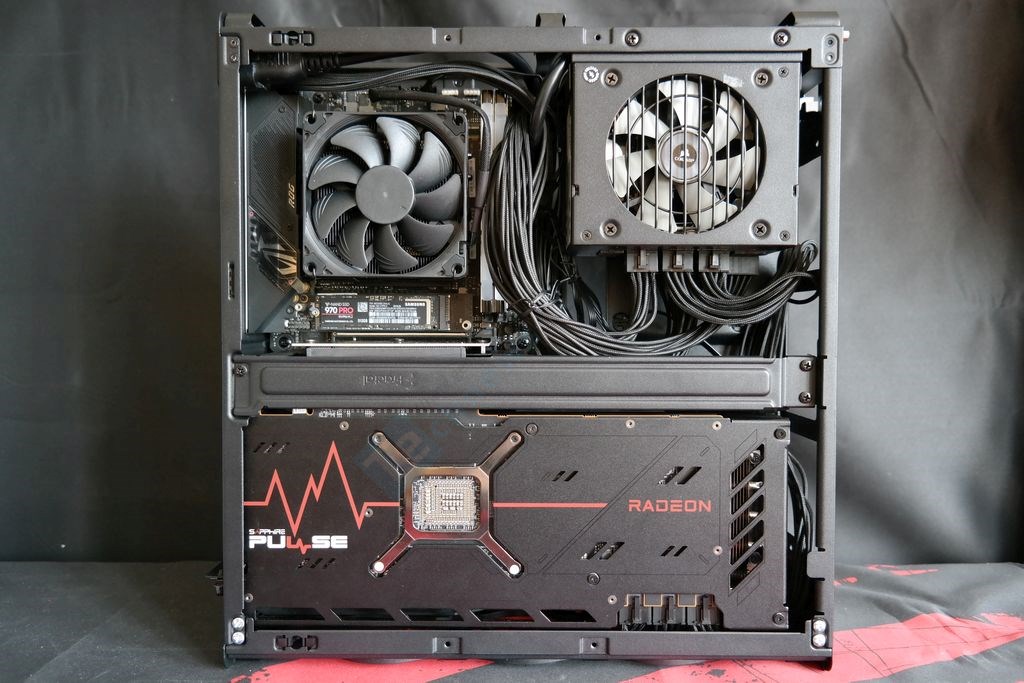

Pilnai surinkta sistema
