„FSP Hydro G“ 750 W: elektra, vanduo ir lipdukai

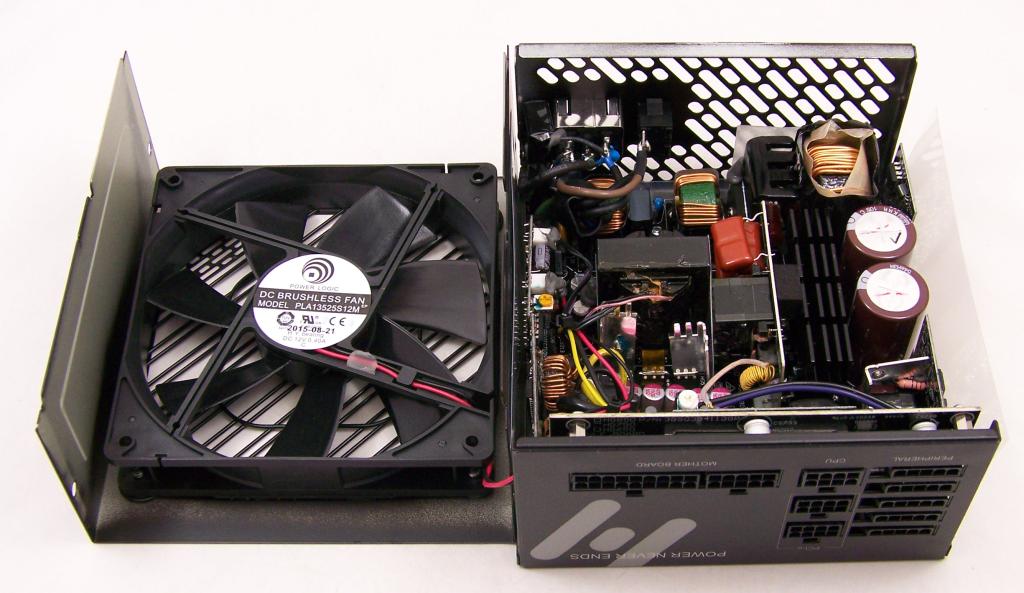

Po gaubtu

Tai yra nauja FSP pusinio tilto platforma, kuriai pirminėje zonoje būdingas rezonansinis LLC konverteris, o antrinėje sinhroninis išlyginimas su mažąsias linijas valdančiais DC-DC konverteriais. „Hydro G“ vidus toli gražu nėra perkrautas radiatoriais – antrinėje zonoje viso labo tėra du mažyčiai +12 V tranzistorius aušinantys radiatoriai.

„HardOCP“ iliustracija

Filtravimą pradeda iškart už AC lizdo esantys vienas X ir du Y kondensatoriai. Tokia pati kondensatorių konfigūracija randama ant pagrindinės montažinės plokštės. Papildomai integruotos dvi CM ritės ir metalo oksido varistorius. Taip pat panaudota elektromagnetinė rėlė, kuri padidina efektyvumą ir leidžia greičiau atvėsti NTC termistoriui, saugančiam maitinimo šaltinį nuo antplūdinių srovių.

Viengubas diodų tiltelis aušinamas atskiru radiatoriumi. Pagrindiniais elektrolitiniais kondensatoriais tapo pora paraleliai sujungtų KMR serijos „Nippon Chemi-Con“ kondensatorių, kurių bendra talpa siekia 660 uF (2x 330 uF, 420 V, 105 °C). APFC valdiklis – „Infineon ICE2PCS02“, PWM – „Power Integrations SC1226K“. Abu iškelti ant pridėtinių montažinių plokščių.

+12V liniją generuojantys FET tranzistoriai sulituoti kitoje pagrindinės PCB pusėje. Dalį aušinimo pareigų pasiima maitinimo šaltinio korpusas, su kuriuo specialiu termo padu liečiasi šie tranzistoriai, o kita dalis tenka mažiems radiatoriams. Antrinėje zonoje esantys visi elektrolitiniai kondensatoriai turi 105 °C reitingą ir yra pagaminti arba „Nippon Chemi-Con“, arba „Rubycon“ kompanijų. Abi iš Japonijos. Polimeriniai kondensatoriai priklauso taivanietiškai „Teapo“. Mažosios linijos generuojamos ant atskiros PCB sumontuotų DC-DC konverterių, susidedančių iš „Anpec APW7159C“ valdiklio ir šešių FET tranzistorių. Už apsaugas atsakinga „SITI PS223“ mikroschema.

Ventiliatoriumi pasirinktas 135 mm skersmens „Power Logic“ gamybos PLA13525S12M įrenginys, išvystantis 2000 RPM. FSP pažymi, kad tai itin kokybiškus FDB guolius turintis ventiliatorius. Ilgą laiką vykusią diskusiją ar iš tiesų „Power Logic“ gaminami HDB (Hydro Dynamic Bearing) ventiliatoriai yra tikri FDB ventiliatoriai atrodo užbaigė PLA13525S12M išardymas. Kolegos iš „TechPowerUp“ patvirtino, kad tai ventiliatorius su tikrais FDB guoliais.
