Išmonės apraiška: „Phanteks Enthoo EVOLV ATX“

Žvilgsnis į vidų

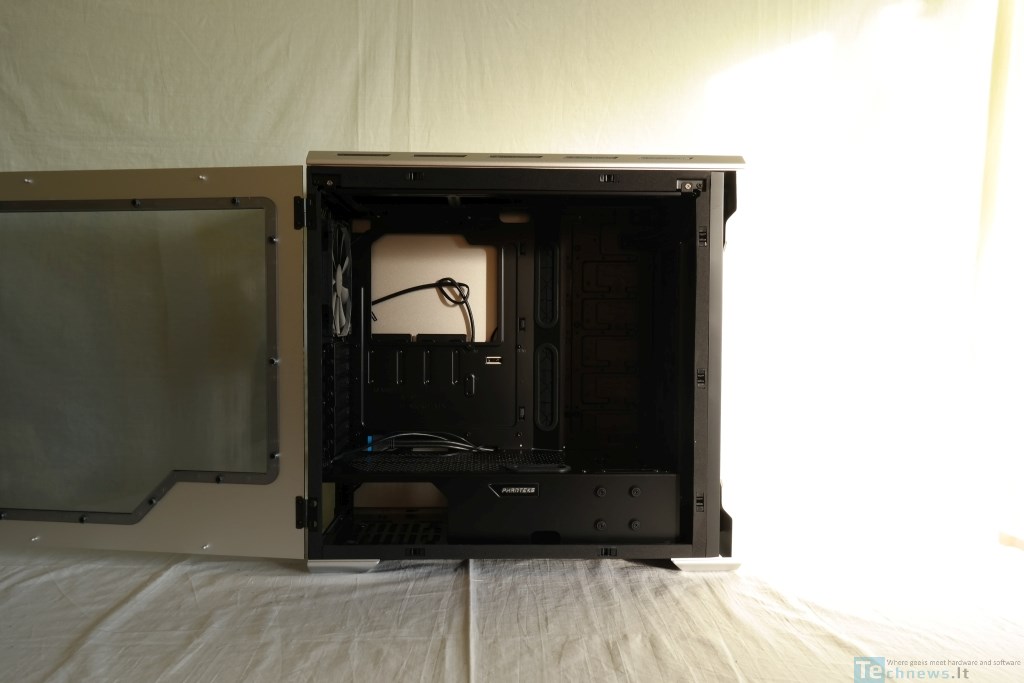

Patekę į EVOLV ATX vidų randame neįprastų sprendimų. Masyvi CPU aušintuvų montavimą palengvinanti išpjova, guma uždengtos kabelių permetimo angos (atvira palikta tik pati siauriausia) ir į rankoves įvilkti kabeliai nieko nestebina. Visų pirma, į akis krinta maitinimo šaltiniui skirtas gaubtas, kuris nusitęsia per visą korpuso ilgį. Matomai „Phanteks“ pagalvojo apie visiškai pasyviu aušinimu pasižyminčių maitinimo šaltinių savininkus, kuriems kone privaloma PSU diegti įsivaizduojamu ventiliatoriumi į viršų. Aklinas gaubtas prailginto naudojimo atveju galėtų sukelti PSU perkaitimo problemą, todėl „Phanteks“ išvagojo gaubtą aibe perforacijų. PCI-Express maitinimo kabelių nuvedimui iki vaizdo plokštės skirta gumine įvore uždengta anga, kurią turi tikrai ne kiekvienas PSU gaubtą gavęs net aukštesnės klasės korpusas. Maža to, prie „Phanteks“ sukurto dizaino gaubto galima tvirtinti 2,5“ SSD kaupiklį. Tiesa, matome tik tvirtinimo taškus. Dėžutę reikės arba persikelti iš kitos vietos arba vieną įsigyti papildomai.

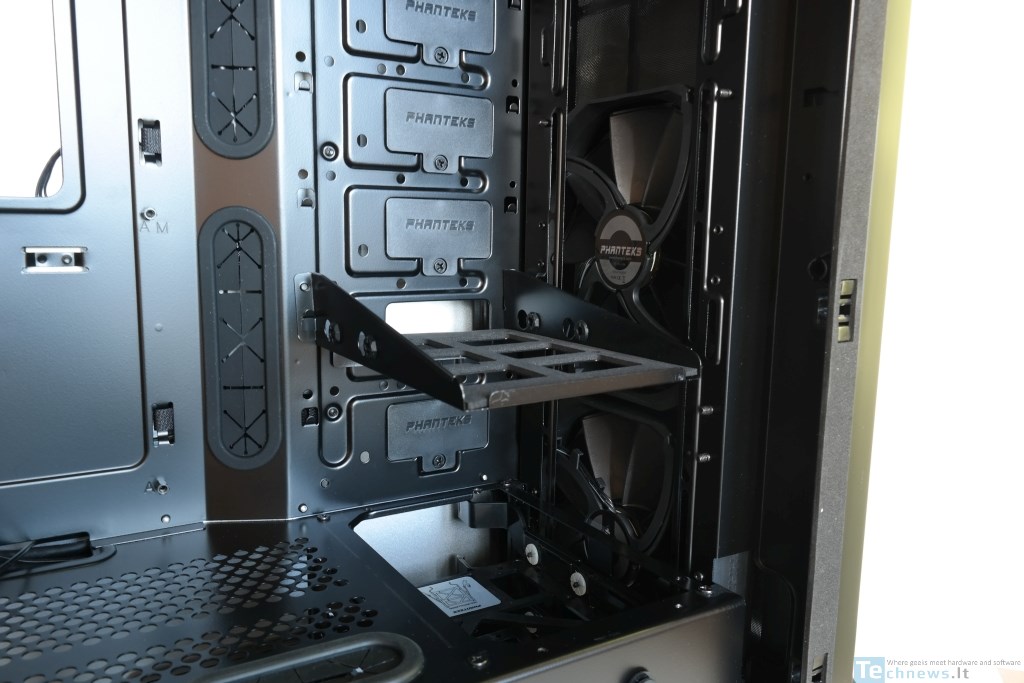

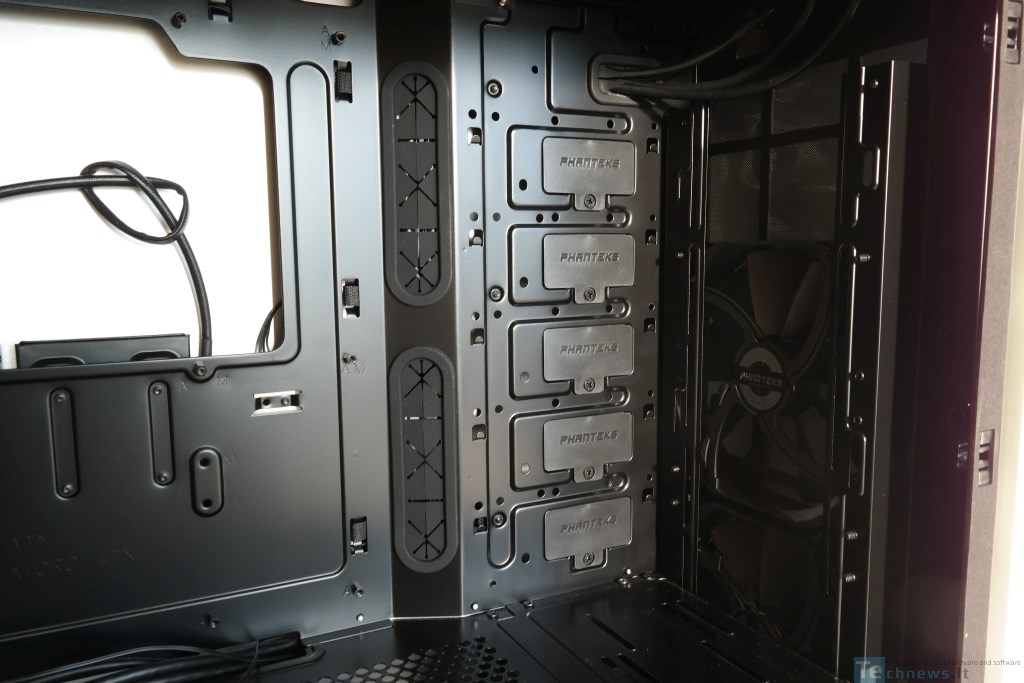

Antras dalykas tiesiog rėžiantis (gerąja to žodžio prasme) akį – visiškas HDD narvų nebuvimas, bent nematomas. Nors gal jie tvirtinami už pagrindinės plokštės sienelės kaip dabar tapo populiaru? Ne. „Phanteks“ inžinieriai sugalvojo iki šiol nematytą HDD tvirtinimo sistemą. Kietasis diskas, įtvirtintas viename iš trijų komplektacijoje pridedamų dėklų, montuojamas prie sienelės, dar papildomai nuimant „Phanteks“ pavadinimą turintį dangtelį. Pro atsiradusią tuščią erdvę link HDD bus pravedami SATA duomenų ir perdavimo kabeliai. Į dėklą galima tvirtinti tik 3,5“ tik HDD. Tokia sugalvota sistema užtikrina, kad HDD užims absoliučiai minimalią vietą korpuse (prisiminkime, kiek veltui vietos iššvaistoma, kai įprastiniame narve tupi tik vienas HDD) dar ir savininkui leidžiant pasirinkti jo buvimo vietą. Su EVOLV ATX galima naudoti 420 mm ilgio vaizdo plokštes, o jos projekcijoje pasimaišęs dėklas sumažins ilgį iki vis dar labai solidžių 300 mm.

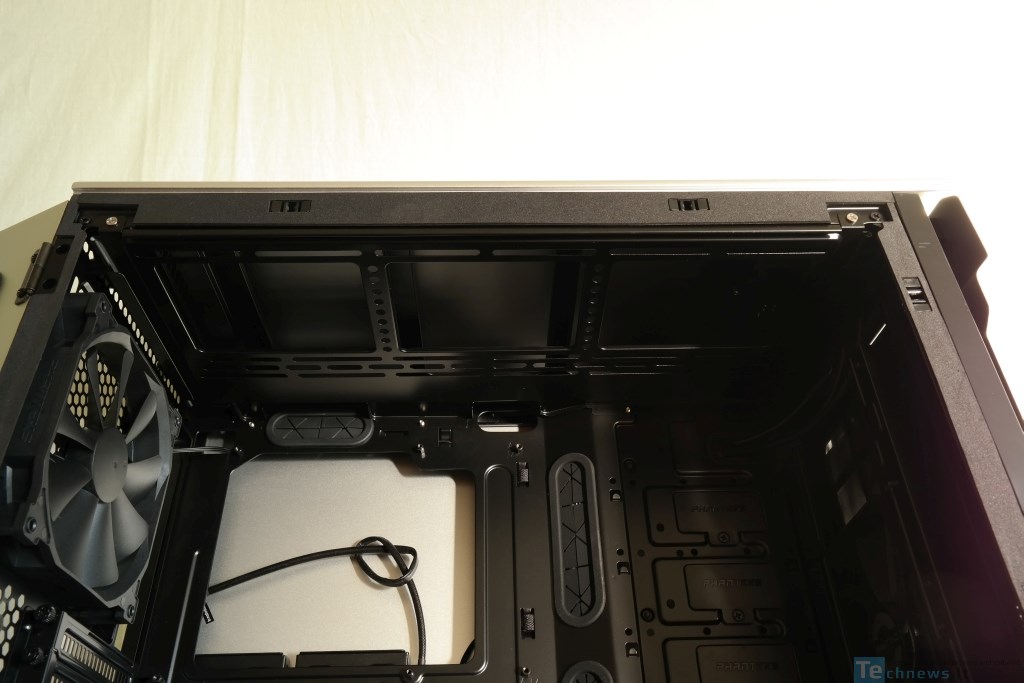

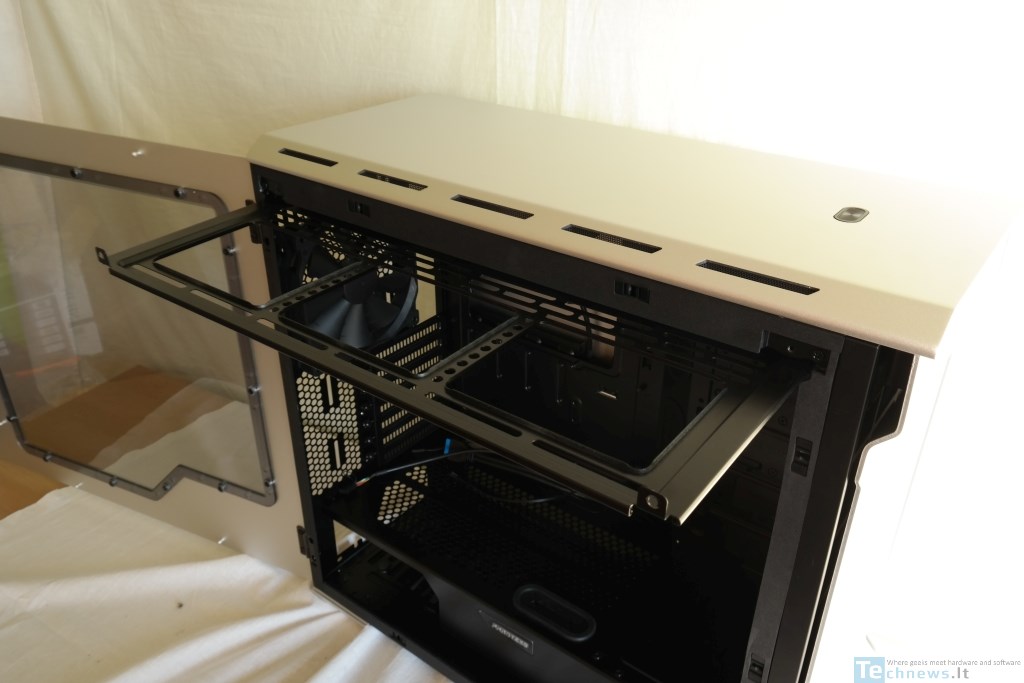

Dar viena niekur nematyta naujovė – iš po viršutinio gaubto išvažiuojantis kronšteinas, prie kurio galima tvirtinti 120,140, 240, 280 arba 360 mm radiatorius. Tokia paprasta, bet inovatyvi idėja ne tik kad palengvina radiatorių tvirtinimą, bet ir padaro kur kas paprastesne tokią dažną procedūrą, kaip dulkių išvalymas.

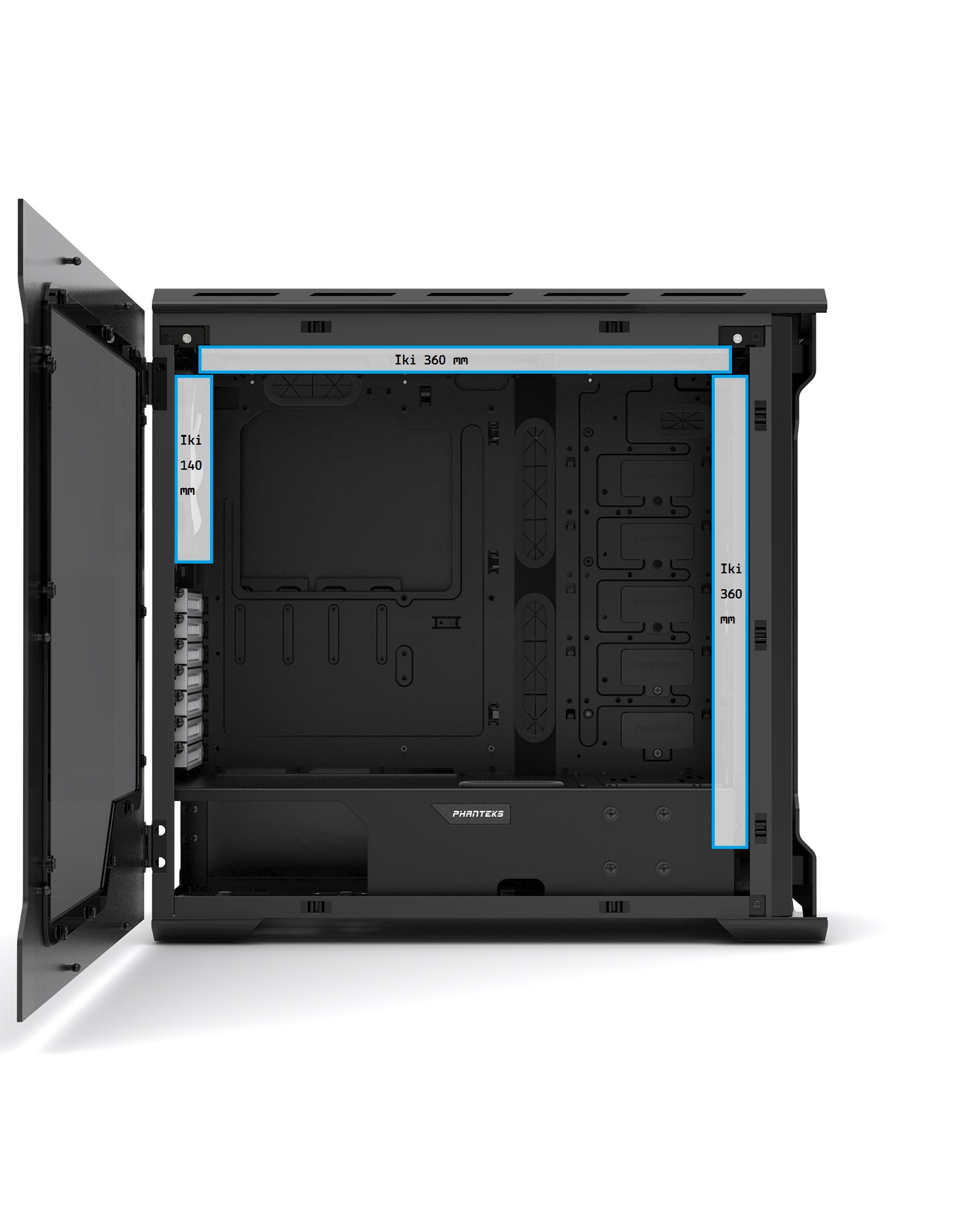

Trumpai apibendrinant EVOLV ATX galimybes talpinti radiatorius, 360 mm radiatorius gali būti tvirtinamas ir į korpuso priekį. Tiesa, norint tą padaryti teks atsisakyti kol kas dar nepamatyto HDD narvo. Bet apie tai truputį vėliau.

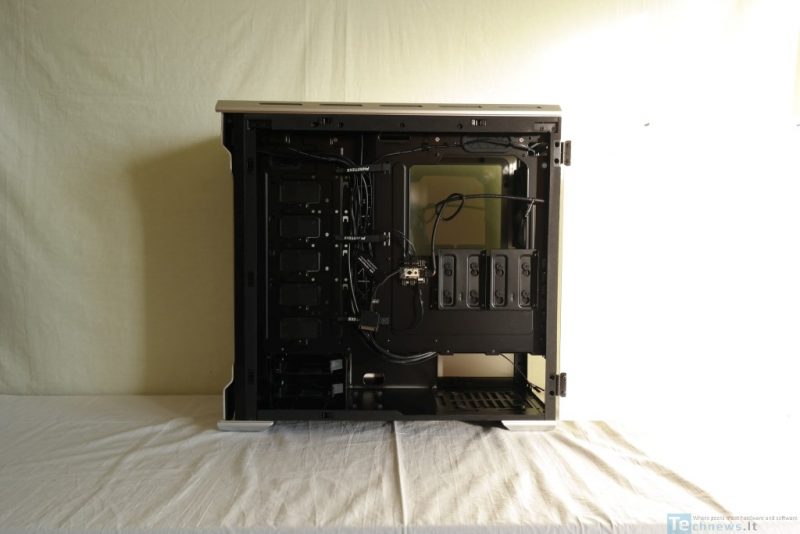

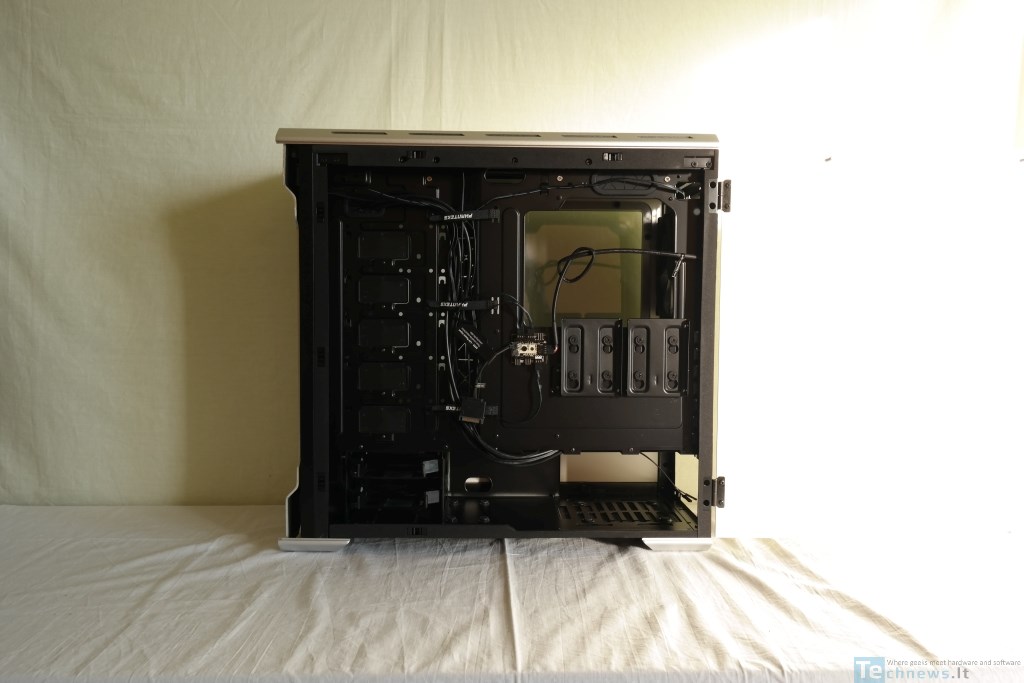

Priešinga vidinė pusė parodo, kad „Phanteks“ nenusigrežė nuo „Hook n Loop“ ir „Drop n Lock“ savybių. Pirmoji apima kokybiškus medžiaginius „Velcro“ surišėjus, o antroji 2,5“ SSD kaupikliams skirtas dedikuotus tvirtinimo dėklus ir vietas jiems. Už pagrindinės plokštės sienelės yra dar dvi (be vienos ant PSU gaubto) vietos. Čia jau matome ir specialius dėklus, į kuriuos varžtų pagalba įtvirtintas SSD tiesiog pakabinamas ant laikiklių.

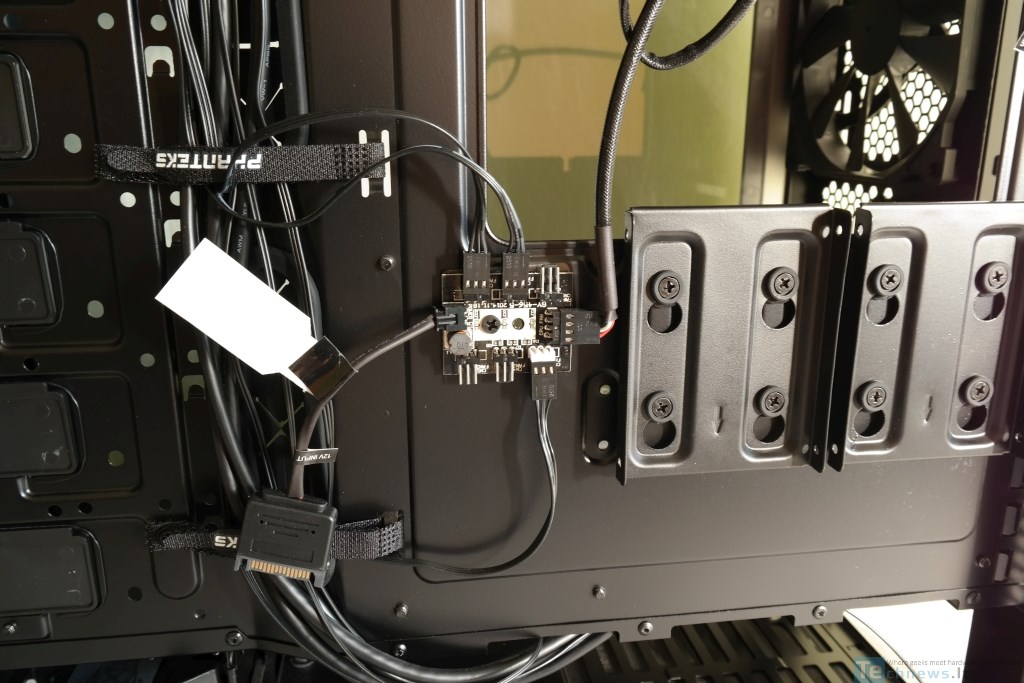

Visai šalia turime ventiliatorių valdiklį, kurį sudaro viena 4-pin ir šešios 3-pin jungtys. Šis centras išsiskiria tuo, kad su pažangų ventiliatorių valdymą siūlančia pagrindine plokšte gali valdyti 3-pin ventiliatorių sūkius. Atskaitos tašku taps prie baltos spalvos 3-pin lizdo prijungtas ventiliatorius, pagal kurį bus reguliuojami į kitus penkis 3-pin lizdus prijungti aušinimo įrenginiai. Prie balto lizdo gali būi jungiamas tik vienas ventiliatorius, o kitiems penkiems galima taikyti Y išsišakojimus, taip gaunant galimybę iš viso prijungti 11 ventiliatorių. Tokį skaičių oficialiai nurodo ir pati „Phanteks“, tačiau negalima atmesti galimybės, kad centras gali „patraukti“ ir daugiau ventiliatorių. Tik tam prireiks trigubų išsišakojimų… Skirtingai nei „Phanteks Enthoo Luxe“ matytas valdiklis, šis maitinamas per SATA, o ne Molex tipo jungtį.

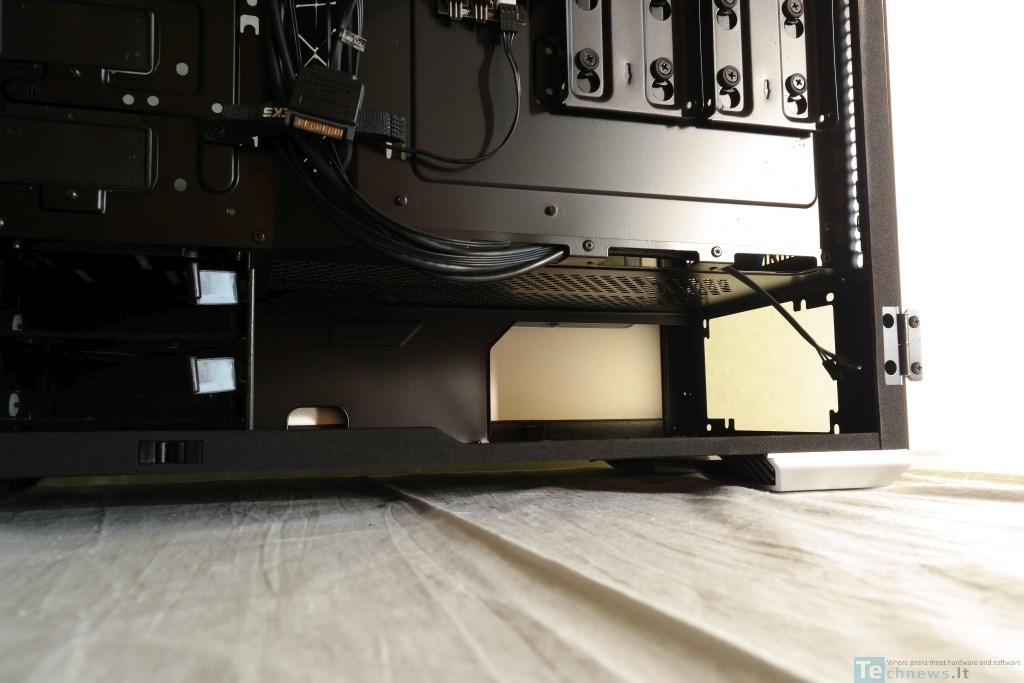

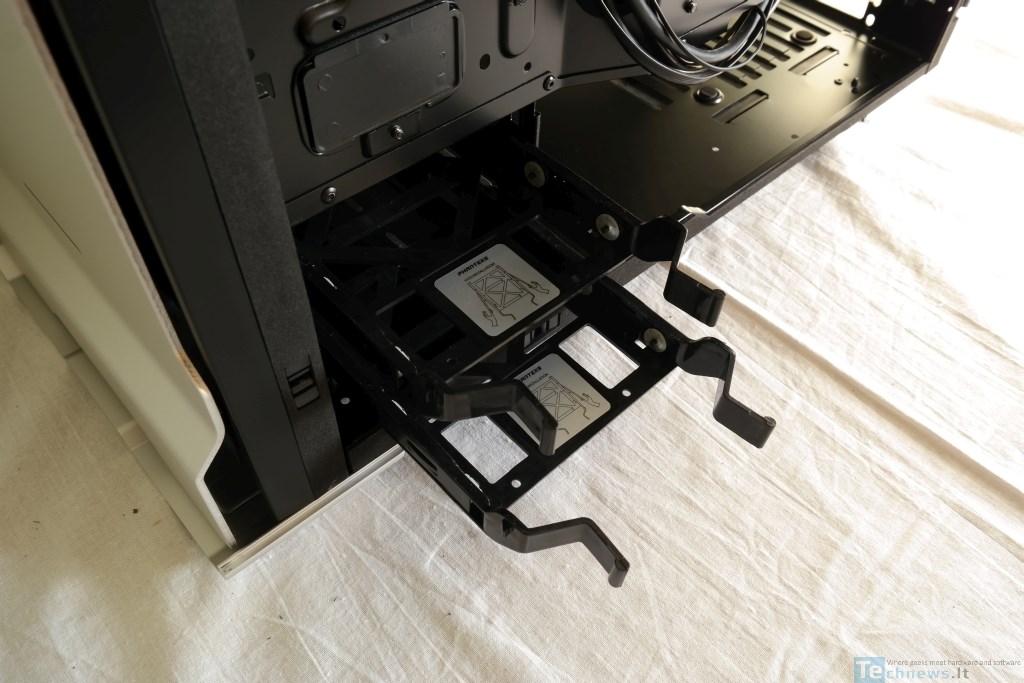

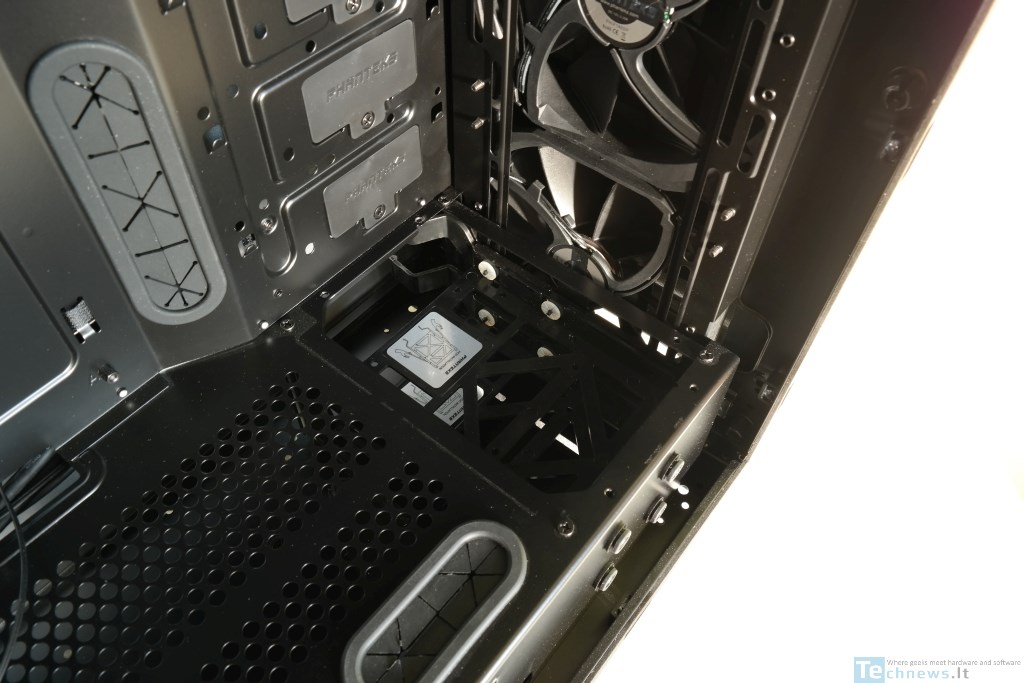

Dabar supratome, kodėl „Phanteks“ nutarė padaryti PSU gaubtą tokį ilgą. Galimai taip buvo pasielgta dėl apatinėje dalyje esančių dviejų įprastinių HDD dėklų, į kuriuos galima tvirtinti jau ir 2,5“ SSD kaupiklius. Jie įrengti tokioje pozicijoje, kad būtų apipūsti žemiausiai esančio priekinio ventiliatoriaus. Dėklus laikantį narvą galima pašalinti iš korpuso, ant grindų atsirandant vietos (prieš tai pasinaudojus specialiu kronšteinu) pompai. Rezervuarą įmanoma tvirtinti bent dviejose skirtingose EVOLV ATX vietose. Pašalinus PSU gaubte esančią plokštelę atsivėrę erdvės plotai gali praversti vedžiojant H₂O sistemos šlangeles arba tiesiog suteiks galimybę į korpuso priekį montuoti 360 mm radiatorių. Norint įdiegti net ir mažesnį 280 mm radiatorių minėtą plokštelę taps būtina pašalinti, nebent integruoti priekiniai ventiliatoriai bus pastumti šiek tiek aukščiau.



Nors korpuse galima priskaičiuoti tik tris „Velcro“ surišėjus, kabelių išdėstymo ir slėpimo galimybės itin plačios. Taip nutinka dėl milžiniškos erdvės, kuri siekia 3,5 cm, tarp sienelės ir šoninio gaubto bei papildomos erdvės po PSU gaubtu. Nėra ko stebėtis, kad maitinimo šaltinio korpuso gylis iš esmės yra neribotas (318 mm) ir korpusas priima net 194 mm aukščio CPU aušintuvus.
