„SSUPD Meshlicious“: kol kas vienareikšmiškai mėgstamiausias mITX’as

Montavimas, kilusios problemos, įžvalgos renkantis komponentus

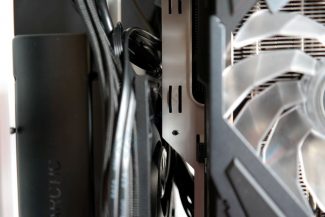

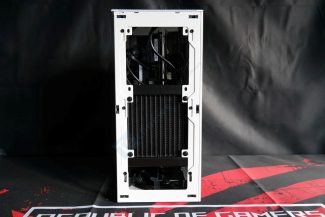

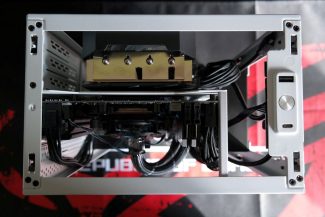

Į „Meshlicious“ buvo diegama „Gigabyte A520i AC“ mITX pagrindinė plokštė ir 120 mm „ARCTIC Liquid Freezer II“ AIO, kuris aušins „Ryzen 7 5800X“ procesorių. Sustorintą 38 mm radiatorių turintis AIO įtilpo vos vos ir praktiškai atsirėmė į motininę plokštę laikančią sienelę. Panašu, kad „Meshlicious“ buvo projektuotas su mintim, kad čia tilptų ARCTIC produkcija. 120 mm AIO galima įtvirtinti dviejose vietose, tačiau dėl storų, mažai lanksčių, žarnelių ir stambių inlet/outlet portų „Liquid Freezer II“ montuoti į viršutinę poziciją nebuvo įmanoma. Mechaninis konfliktas su ATX24V lizdu ir kitais šone esančiais pagrindinės plokštės komponentais. Sumontavus AIO į matomą poziciją reikėjo spręsti problemą dėl neužsidarančios šoninės panelės. Panaudojus medžiaginį surišėją žarnelės buvo pritrauktos į korpuso vidų. Tai leido sėkmingai uždaryti šoną, tačiau įtampa visiškai panaikinta nebuvo.

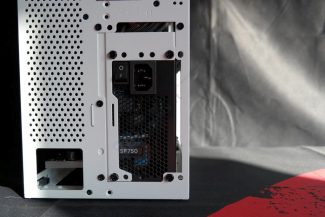

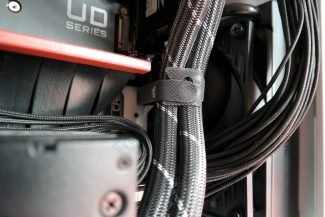

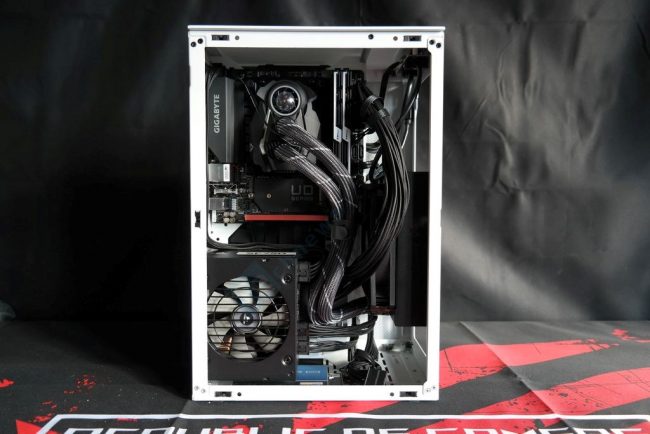

Naudojame „Corsair SF750“ SFX dydžio maitinimo šaltinį, kuris buvo sumontuotas paliekant tarpelį nuo krašto. Naudojant perforuotą šoninę panelę PSU galima pritraukti prie pat šono, tačiau atsiradus stiklui toks montavimas nerekomenduojamas. Jau geriau apsukti ir nukreipti ventiliatorių į vidinę korpuso pusę. Į individualias rankoves įvilkti SF750 kabeliai šiek tiek trumpoki, todėl ATX21V ir EPS12V kabelių už pagrindinės plokštės sienelės slepiant nenuvedėme.

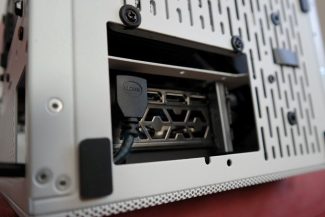

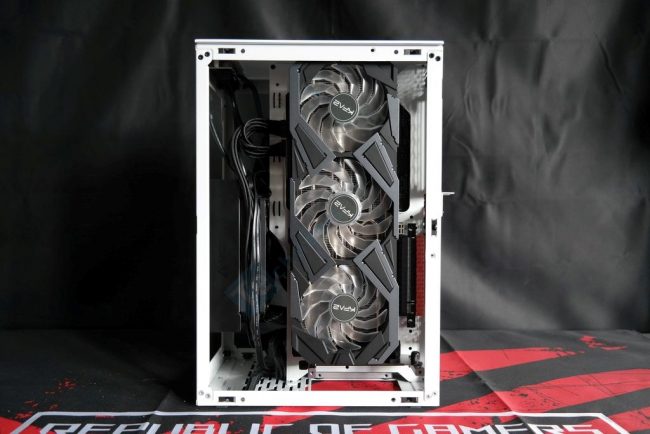

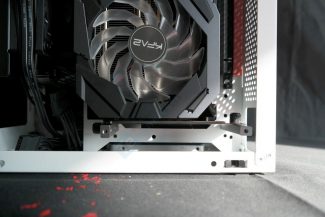

„KFA2 RTX 3070 EX Gamer“ (316 mm x 124 mm x 58 mm) įtilpo be problemų. Priklausomai nuo vaizdo plokštės ilgio parenkama kronšteinų-laikiklių pozicija, prie kurių VGA yra pritvirtinama. Kaip minėjome, I/O atsiduria korpuso dugne, todėl čia tampa reikalingi kampiniai vaizdo perdavimo kabeliai. Buvo panaudotas į komplektaciją pridėtas HDMI kabelis. Nepakėlus korpuso ant knygų prijungti tiesaus kabelio nepavyks.



Kodėl ATX formato PSU ne pirmasis pasirinkimas?

Priekyje montuojant vien tik ventiliatorius į „Meshlicious“ telpa 170 mm gylio ATX maitinimo šaltinis.  Galvojant apie ATX PSU reikia pagalvoti, koks bus „Meshlicious“ (su stiklu ar su perforuotu šonu). Jei bus pasirinktas pirmasis variantas, dėl savo didesnių gabaritų ATX PSU bus prilipęs prie stiklo ir ims tiesiog dusti… SFX-L arba SFX formatų maitinimo šaltinis yra pirmasis pasirinkimas.

Kodėl mDTX pagrindinei plokštei „ne“?

mDTX formato pagrindinė plokštė mechaniškai kuo puikiausiai telpa į „Meshlicious“, tačiau yra vienas „bet“. Dėl ilgesnės tokios motininės plokštės PCB, riser’is nebepasiekia vertkalioje pozicijoje esančios vaizdo plokštės. Reikia keisti dual reverse riser’į tokį patį, tik jau ilgesnį, bent 18 cm ilgio.
