SSUPD „Meshroom D“: ypač universali 15-os litrų dėžutė

Sistemos montavimas į Meshroom D

Į korpusą montuosime mūsų naudojamą mini-ITX sistemą, sudarytą iš:

• Ryzen 9 7950X + Noctua NH-L9x65 chromax.black
• ASUS ROG Strix B650E-I Gaming
• Sapphire Pulse RX 7900 XTX
• Corsair SF750/ Chieftec Chieftronic PowerUp GPX-850FC

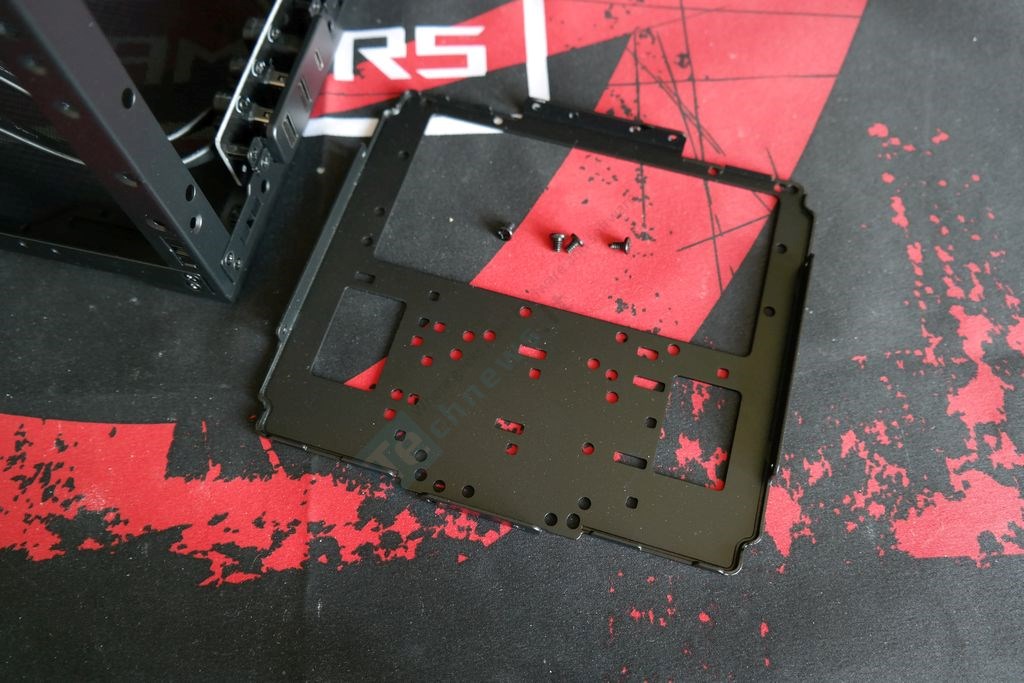

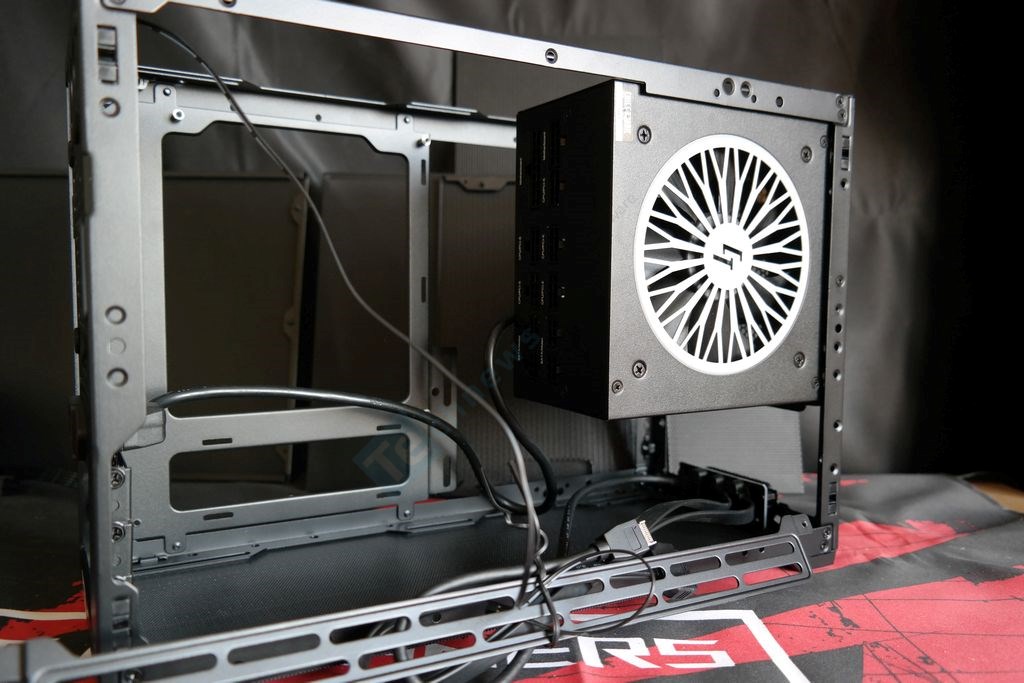

Į „Meshroom D“ montuojant mini-ITX sistemą galima naudoti ir ATX formato maitinimo šaltinį vietoje SFX-(L). Su daugiau vietos užimančiu ATX PSU dirbti turėtų būti sudėtingiau. Tam ir pasirinkome 160 mm gylio „Chieftec“ maitinimo šaltinį. Kokio formato maitinimo šaltinis bebus pasirinktas, jis bus tvirtinamas ant išimamo kronšteino, kuris dar skirtas ir 2,5″ SSD bei 3,5″ HDD montavimui. Jeigu bus pasirinktas SFX maitinimo šaltinis kronšteinas gali likti savo pradinėje pozicijoje (viršuje korpuso), o jeigu bus montuojamas ATX maitblokis tas pats kronšteinas bus perstumtas į korpuso priekį, virš I/O. Maitinimo šaltinį galima montuoti dvejose pozicijose: kairėje (kaip mūsų atveju) ir dešinėje. Kairė pusė leidžia montuoti iki 160 mm gylio PSU, o dešinė – trumpesnius, iki 140 mm. Jeigu leidžia PSU ilgis dešinė pusė turėtų būti pirmu pasirinkimu, kadangi ant išilginių kronšteinų (PSU projekcijoje) liktų galimybė sumontuoti papildomą ventiliatorių. Tokiu atveju PSU laidynas atsidurtų mūsų pusėje, tačiau kabeliai būtų vargiai matomi pro tinklelinį šoną. Nuo PSU formato priklauso ir ant kronšteino telpančių SSD/HDD skaičius, nors šie įrenginiai mini-ITX sistemose nėra dažnai sutinkami.

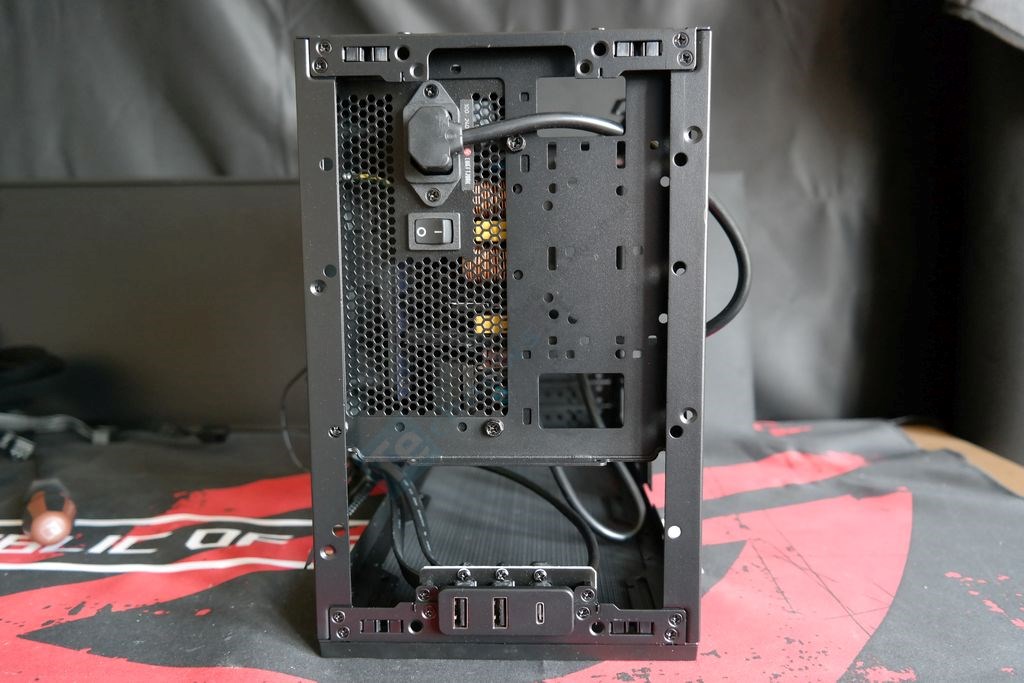

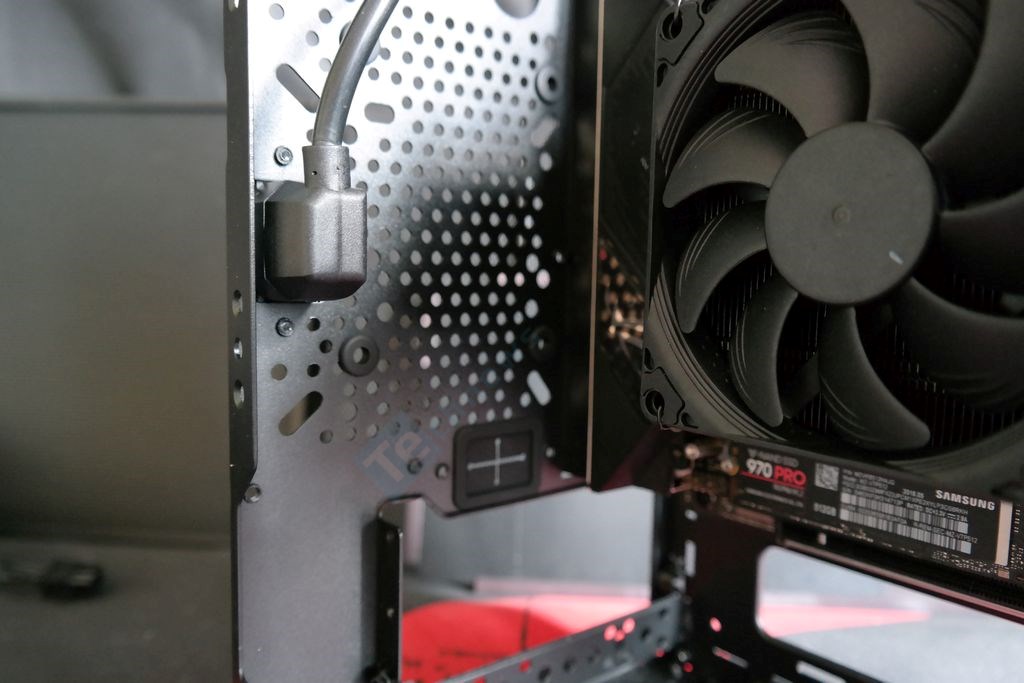

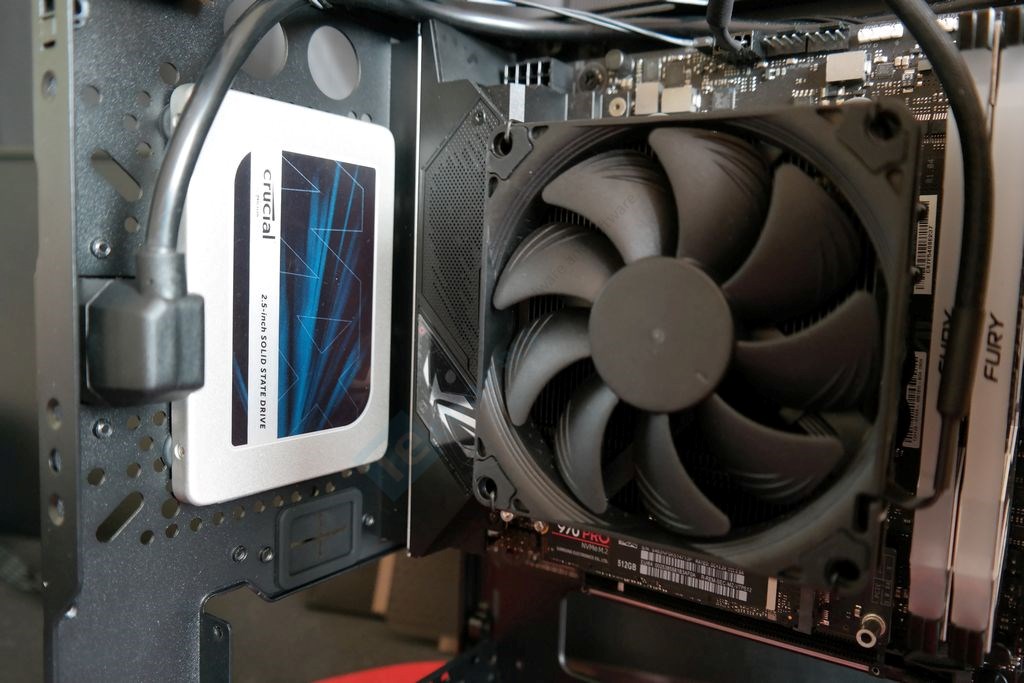

Standartinėje pozicijoje buvęs AC lizdas rėmėsi į motininės plokštės I/O zoną, todėl nenorėdami kabelį laikyti užlaužtą perstatėme AC lizdą į kitą poziciją. Kaip minėjome, „Meshroom D“ siūlo labai neįprastų sprendimų – štai taip atrodo gale sumontuotas 2,5″ SSD, nors šita vieta, kur norėtųsi montuoti SSD, sąraše greičiausiai bus paskutinė. Pastaba: į šią poziciją perstatytas AC lizdas nebeleidžia gale montuoti 92 mm skersmens ventiliatoriaus (tik 80 mm).

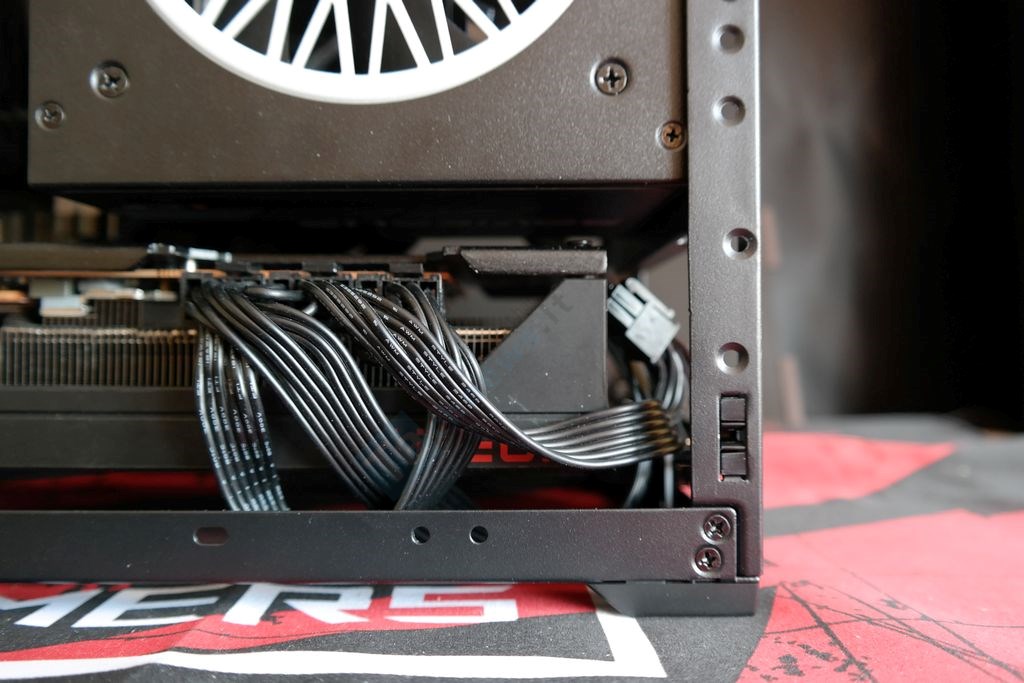

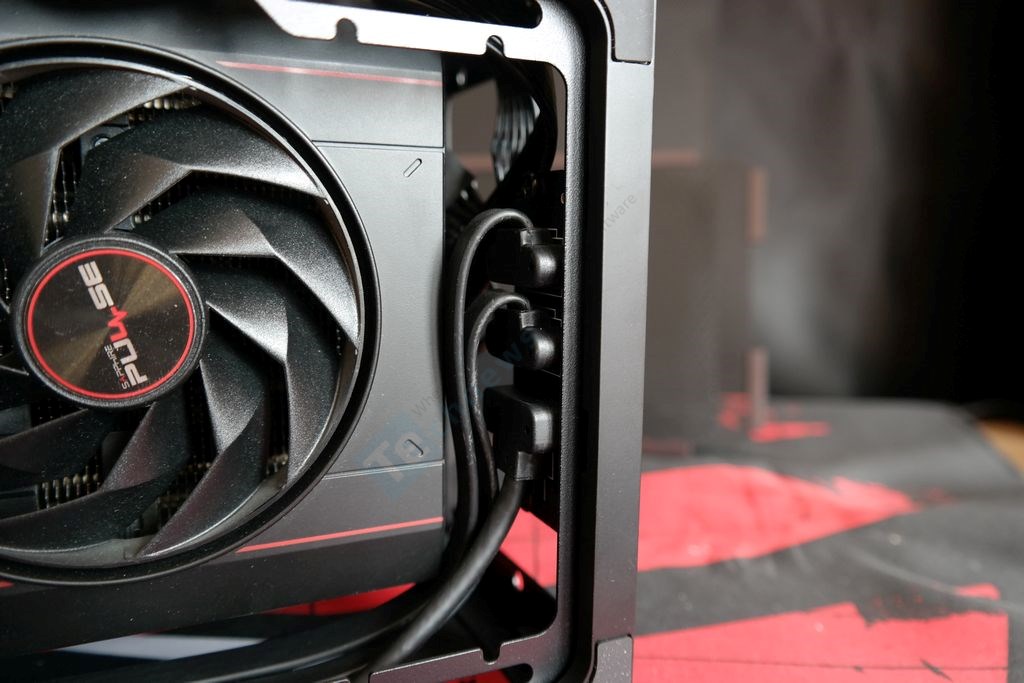

313 mm ilgio „Sapphire Pulse RX 7900 XTX“ įtilpo be problemų, tačiau su dar ilgesnėmis vaizdo plokštėmis gali kilti problemų, nors I/O kabeliai ir yra stebėtinai lankstūs. Tą patį galima pasakyti ir apie lankstesnius už standartinius „Chieftec“ maitinimo šaltinio kabelius. Neatsisakius I/O lizdų, limitas nurodomas ties 325 mm. Su mažiau lanksčiais ar tuo labiau kondensatorius turinčiais atitikmenimis uždaryti „Meshroom D“ šoną taptų itin sunku. 133 mm „Sapphire“ vaizdo plokštės plotis tiko idealiai (nurodomas limitas 136 mm). Techniškai korpuso apačioje galėtų įtilpti ploni (15 mm) 140 mm skersmens ventiliatoriai, tačiau tarpas tarp jų ir vaizdo plokštės sieks vos ~5 mm.

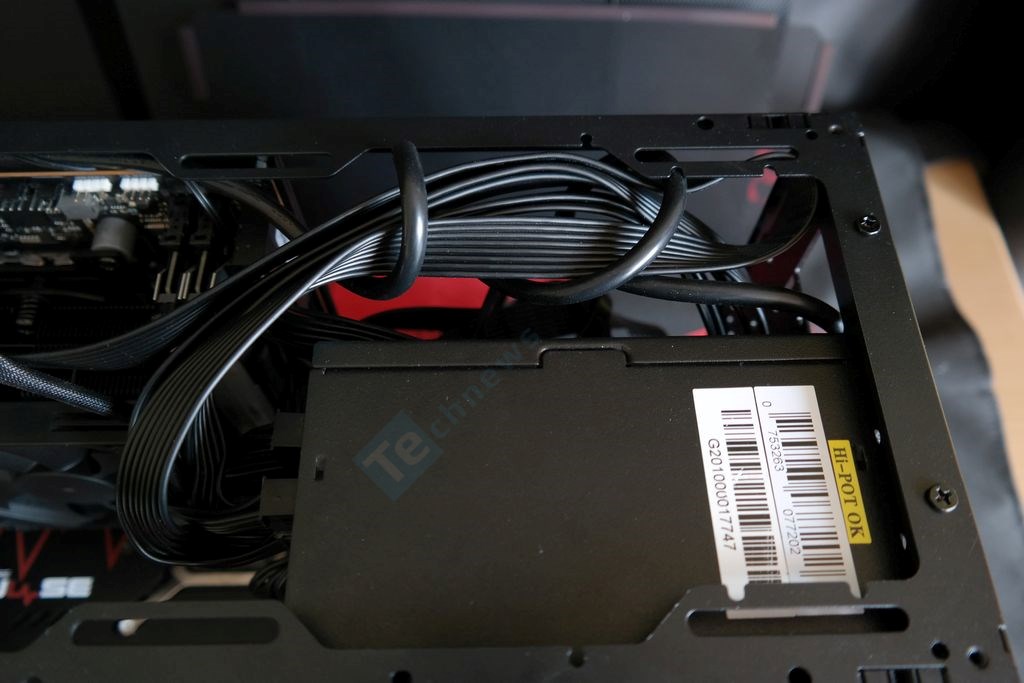

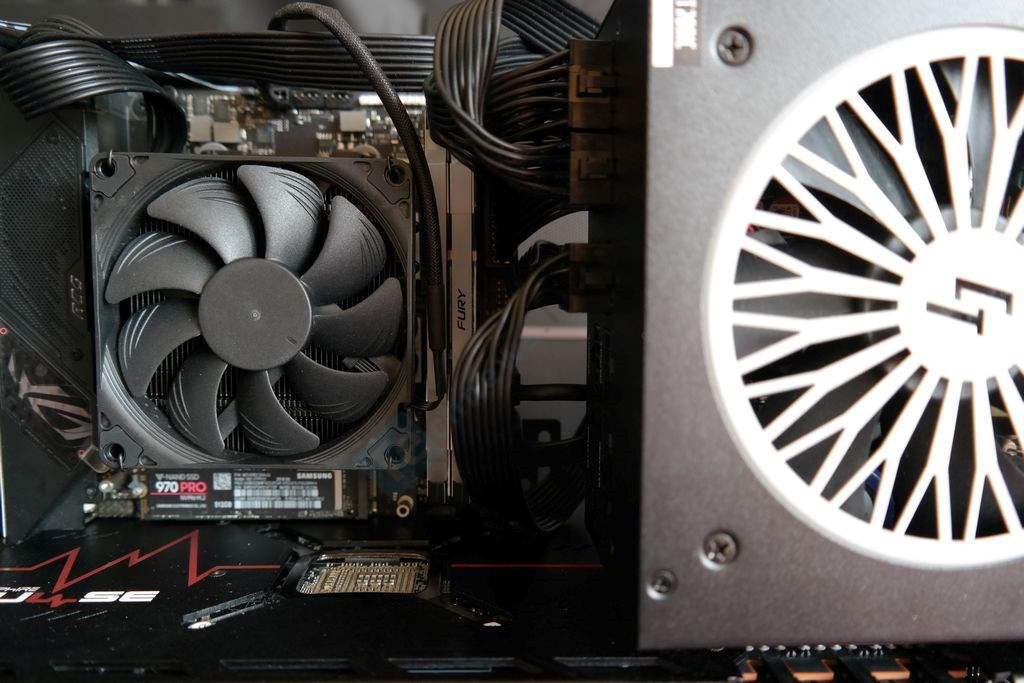

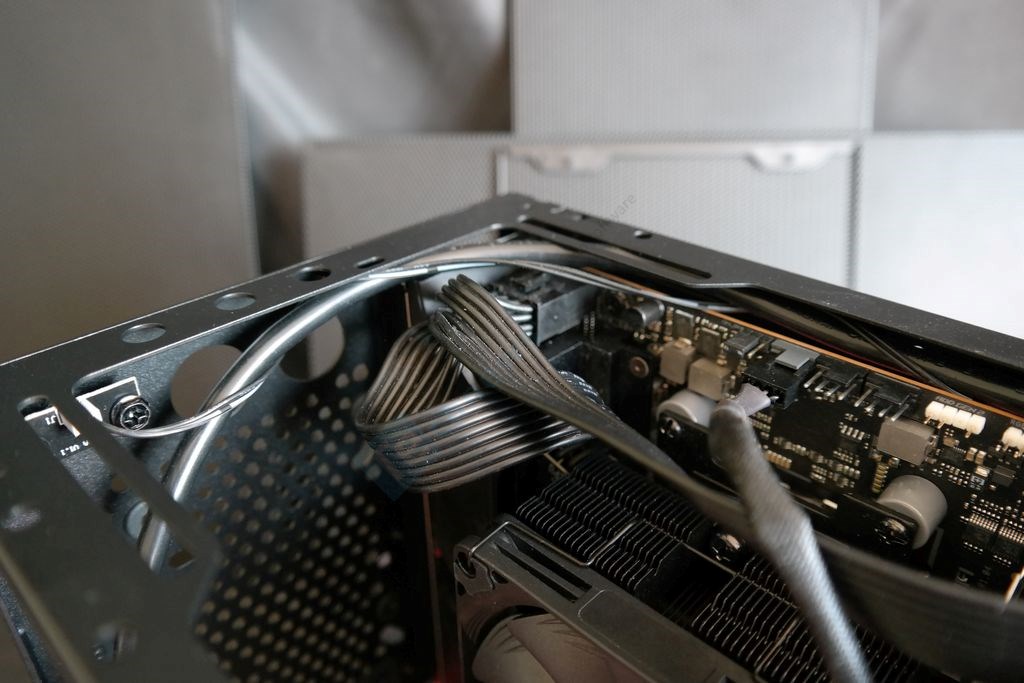

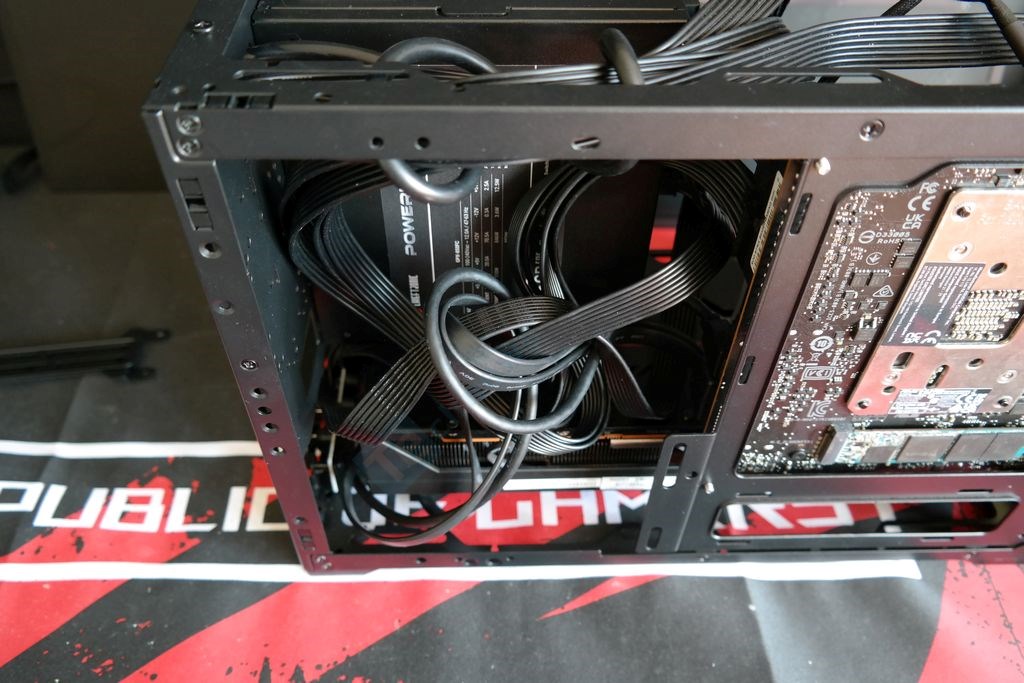

Vidinį AC laidą naudojame kaip gidą. Jis leidžia tvarkingai nuvesti įjungimo/išjungimo laidą iki motininės plokštės, taip pat padeda surišti maitinimo šaltinio kabelius į bendrą pluoštą. Tą patį padarėme su už maitinimo šaltiniu esančiais kabeliais, tik pasitelkėme korpuso I/O USB kabelius. Primityvu, bet efektyvu. Vietos už PSU liko daug – čia be problemų tilptų 1x 92 mm/2x 80 mm ventiliatoriai. Su 140 mm gylio maitinimo šaltinio buvo dirbti lengva.
