„ASRock H470 Steel Legend“: apie Base Frequency Boost ir i7-10700 veikimą H470 platformoje

VRM grandinė

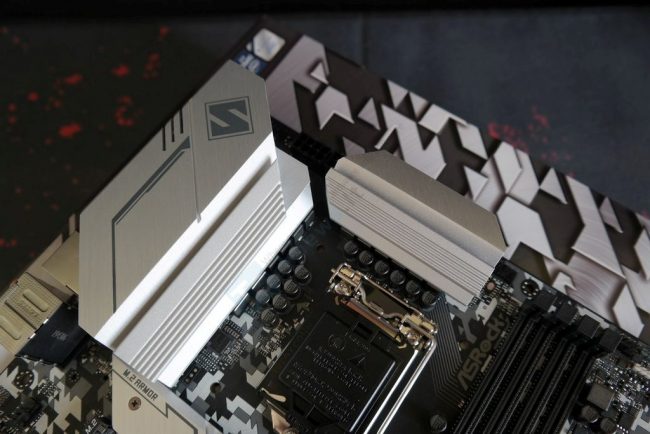

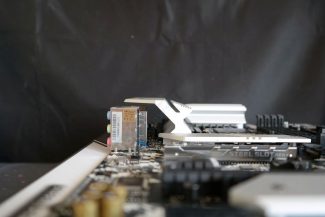

Motininės plokštės VRM grandinę aušina pora radiatorių, kurių nejungia šilumos vamzdelis. Toliau kalbant apie aušinimo sistemą yra dvi geros žinios: pirma, didysis radiatorius pasižymi labai solidžiu paviršiaus plotu, kadangi „ASRock“ paėmė pavyzdį iš MSI ir nutęsė radiatorių virš I/O zonos. Antra, nei vieno iš radiatorių nedengia joks plastikinis aksesuaras, todėl nuo jų šiluma yra atiduodama maksimaliai efektyviai. „ASRock“ ypatingai nesistengė papildomai padidinti paviršiaus ploto (reljefas gana paprastas), tačiau kažko daugiau H470 platformai ir nereikia.

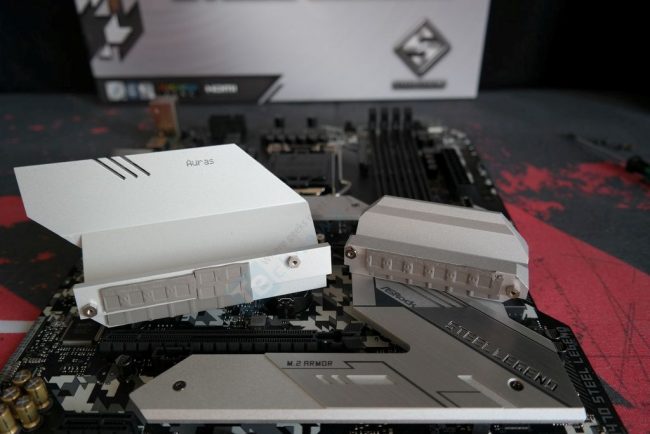

Numontavus ir pasvėrus radiatorius paaišėjo, kad mažasis sveria beveik 100 gramų, o didysis ~200 gramų. Skaičiai solidūs, tačiau ne ta pačiame lygyje su MSI. Pavyzdžiui, ant „MSI B550 Tomahawk“ esantis taip pat monolitinis I/O dengiantis radiatorius yra dar trečdaliu sunkesnis.

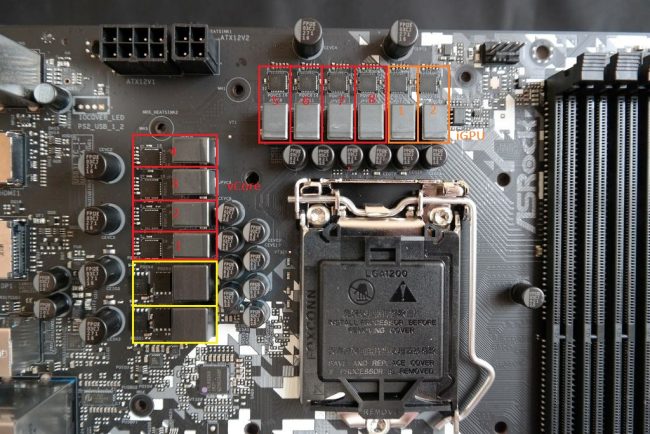

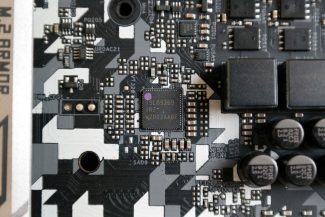

„H470 Steel Legend“ VRM grandinė yra sudaryta iš 8 vCore ir 2 iGPU fazių. Kiekvienai fazei tenka po vieną galios komponentą, t.y 60 A induktorių ir galios bloką. Dubliuotojai nenaudojami. Grandinėje stovi „Intersil ISL69269“ skaitmeninis valdiklis, kuris palaiko iki 12-os PWM kanalų. Tai labai populiarus valdiklis, jį buvome radę ir „Gigabyte Z490 Aorus Ultra“ ir „ASRock Z490 PG Velocita“ pagrindinėse plokštėse. Paskutines dvi fazes gauna VCCSA ir VCCIO mazgai. VRM grandinė atrodo kiek pernelyg stipri tiek vCore, tiek iGPU dalyse.

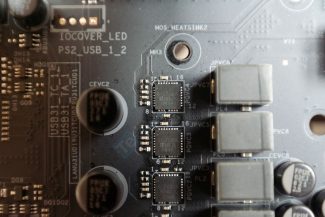

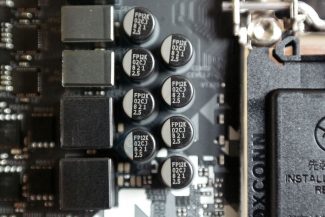

Galios blokais „ASRock“ pasirinko „Vishay“ pagamintus SiC632A DrMOS tranzistorius, kurių kiekvieno maksimalus stipris siekia 50 A. Šie MOSFET tranzistoriai buvo pradėti naudoti dar 2019 metų pradžioje – juos aptikome keliose Z390 pagrindinėse plokštėse. Tai yra taupus (nėra termo daviklio ir nepalaikoma apsauga nuo perkrovos), tačiau neblogu efektyvumu už kainą pasižymintis variantas. Tiesa, dabar „Vishay“ yra išleidusi dar kelis 50 A stiprio DrMOS variantus, kaip SiC654A ir SiC639, kurie jau turi OTP ir OCP apsaugas. Esame nustebę matydami 12K reitingo „Nichicon“ polimerinius kondensatorius.
