„ASRock H470 Steel Legend“: apie Base Frequency Boost ir i7-10700 veikimą H470 platformoje

Pasivaikščiojimas po UEFI BIOS

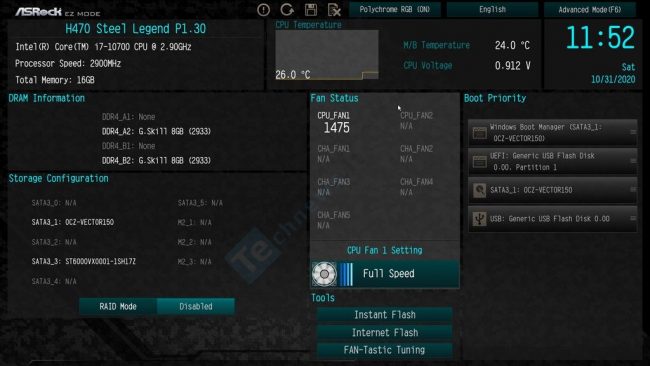

„H470 Steel Legend“ gavo vieną 16 MB ROM modulį, kurio talpos turėtų pakakti ir visų „Rocket Lake“ procesorių palaikymui. Jeigu B550 neturėjo Easy Mode režimo, tai H470 jį turi. Iš čia galima pasikeisti boot įrenginių seką, CPU_FAN kanalo sūkių profilį ir pan., anuliuoti BIOS nustatymus į pradinius, įjungti/išjungti RGB pašvietimą ir pan. Papildomai suteikiama informacija apie įrašytą UEFI BIOS versiją, realiu metu rodoma CPU temperatūra su įtampa bei ventiliatorių sūkiai. Greituoju būdu leidžiama išsikviesti BIOS atnaujinimo (Instant Flash) ir ventiliatorių valdymo (FAN-Tastic Tuning) įrankius. Esminis skirtumas nuo Z490 – čia nėra XMP 2.0 profilio aktyvavimo funkcijos.

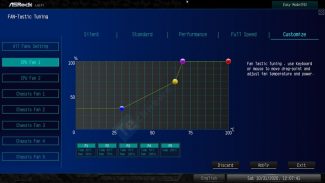

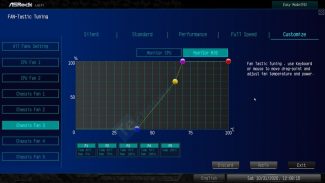

FAN-Tastic Tuning yra pagrindinis ventiliatorių valdymo įrankis. Visiems CPU_FAN ir CHA_FAN kanalams priskirta po keturis termo taškus, kuriuos leidžiama slankioti santykiu 1 °C : 1 % su galimybe susikurti Zero RPM zoną. Deja, bet atliekami pokyčiai nėra fiksuojami realiu metu. On the fly režimas veikia tik H/W monitor sekcijoje.

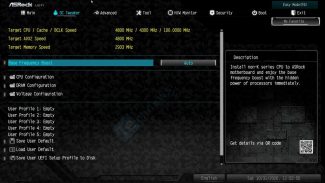

OC Tweaker matome „ASRock“ motininėms plokštėms tipišką nustatymų išdėstymą, kai CPU, DRAM ir įtampos nustatymai yra patalpinti atskiruose aplankuose. Žemiau išdėstyti penki profiliai išsaugoti susikonfigūruotą BIOS’ą.

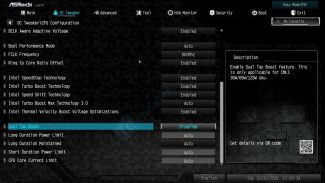

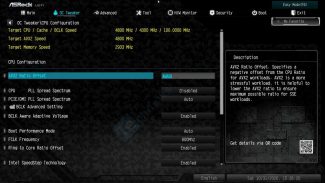

Motininė plokštė palaiko Turbo Boost Max technologija, kuri leidžia vienam i7-10700 branduoliui pasiekti 4,8 GHz dažnį. Vartotojas gali reguliuoti abiejų PL fazių vertes ir PL1 fazės trukmę. Įdomi Dual TAU Boost funkcija, kuri leidžia padidinti PL2 fazės trukmę. Tokiu būdu procesorius išlaikys Turbo Boost dažnį ilgiau.

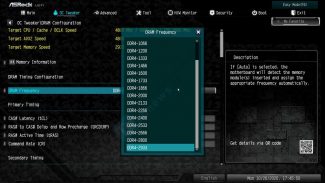

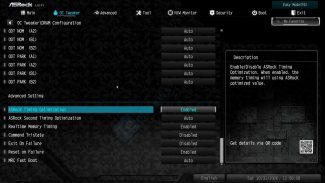

Kaip minėjome, maksimalus leistinas DRAM dažnis naudojant i7-10700 yra 2933 MHz. Be visų taiming’ų randame jiems skirtas papildomas optimizacijas bei skirtingus sistemos elgesio nustatymus neįvykus sėkmingam DRAM treniravimui.

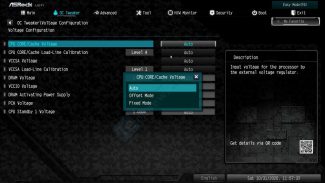

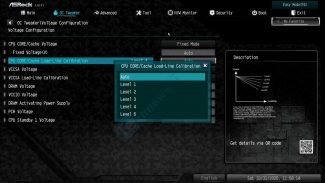

vCore įtampą leidžiama valdyti fixed arba offset metodais. Įtampa keičiama 0,005 žingsneliais. Offset langas nuo -100 iki +300 mV. Integruotas penkių lygių LLC mechanizmas. Viskas identiška kaip Z490 PG Velocita atveju.

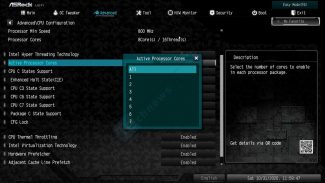

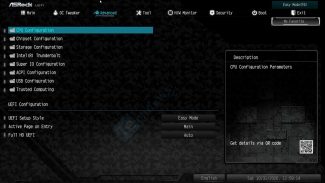

Advanced sekcijoje išdėstyti priėjimai prie skirtingų prievadų, kaip CPU, mikroschemų rinkinys ar USB. CPU Configuration skiltyje randame galimybę įjungti/išjungti HT, pasirinkti aktyvių branduolių skaičių ir reguliuoti C energijos fazes.

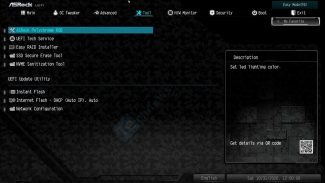

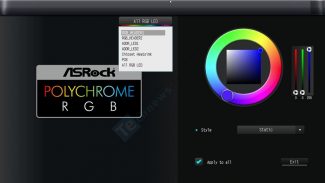

Be galimybės atnaujinti BIOS, išvalyti SSD ar susikurti RAID masyvą, iš įrankių skilties taip pat galima valdyti RGB pašvietimą. Valdymas yra pilnavertis, apimantis visas zonas ir (A)RGB galvutes su galimybe pritaikyti paruoštus efektus. Viskas vyksta on the fly būdu, todėl pokyčiams nėra reikalingas sistemos perkrovimas.

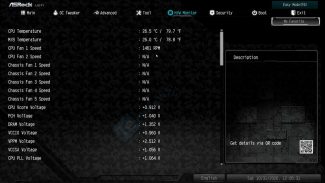

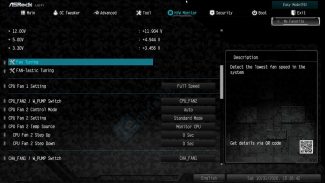

H/W Monitor skiltyje nėra VRM grandinės temperatūrą rodančio sensoriaus, tačiau tai dar nereiškia, kad „Steel Legend“ tokio neturi. Į keičiamus apsukų profilius visi kanalai reaguoja iškart, skirtingai nei FAN-Tastic įrankyje.
