„ASRock H470 Steel Legend“: apie Base Frequency Boost ir i7-10700 veikimą H470 platformoje

Visa tiesa apie Base Frequency Boost veikimą

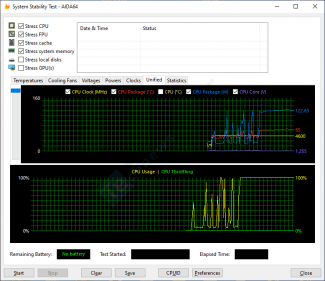

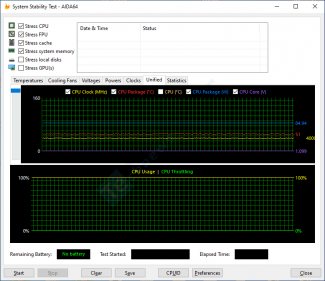

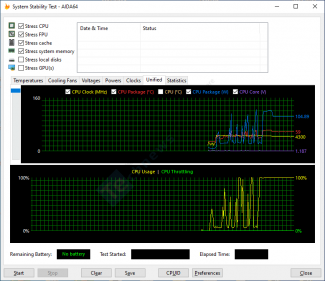

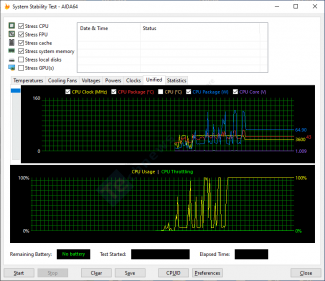

UEFI BIOS’e (naudojame naujausią 1.30 versiją) nėra tokio dalyko, kaip Base Frequency Boost funkcijos išjungimos ar įjungimas. „ASRock“ tiesiog leidžia pasirinkti turimam non K „Comet Lake“ procesoriui TDP limitą. Langas nuo 70 W iki 125 W. Auto parinktis atitinka 65 W + kurį laiką laiką dirbantį Turbo Boost režimą. 4600 MHz Turbo Boost dažnį i7-10700 pasiekia su visomis parinktimis, skiriasi tik laiko intervalas kiek ilgai CPU dirba 4600 MHz dažniu. Išbandžius pastovią apkrovą duodantį „Prime95“ (v26.6) su auto parinkti Turbo Boost aktyvus ~15 sekundžių, su 85 W ~25 sekundes, o su 125 W parinktimi ~32 sekundes. Panašu, kad Turbo Boost trukmė didėja sulig didinamu TDP lygiu. Žemiau pateiktuose „Gooseberry“ modeliavimo scenos ekranvaizdžiuose irgi matome, kad prieš nusistovint pastoviam dažniui i7-10700 kurį laiką sugeba padirbti Turbo Boost režimu.

Didinamas TDP limitas ne vien prailgina Turbo Boost trukmę, bet ir leidžia pasiekti didesnį pastovų dažnį. Tuo pačiu padidintas TDP koreliuoja su aukštesne įtampa, didesnėmis sąnaudomis ir aukštesne CPU temperatūra. Sudarėme lentelės pavidalo santrauką, kurioje pateikiame informaciją kaip keitėsi i7-10700 dažnis, procesoriaus temperatūra, sistemos bendros sąnaudos ir laikas, kurio prireikė užbaigti rendering’ą. Gamykliniais nustatymais i7-10700 dažnis nusistovi ties 3400-3500 MHz, kuomet agresyviausia (125 W) BFB parinktis leidžia dažniui banguoti 4500-4600 MHz ribose. Tai beveik atitinka tai, ką gauname i7-10700 suporavus su Z490 pagrindinėmis plokštėmis, kurios užtikrina visiškai stabilų 4,6 GHz dažnį. Viskas kuo puikiausiai atsispindi galutiniame „Gooseberry“ rezultate: su „Gigabyte Z490 Aorus Ultra“ rendering’as truko 29 minutes, kai su „H470 Steel Legend“ buvo užtrukta vos minute ilgiau. PL1 fazės galios limito pakeitimas iš 65 W į 125 W leido sumažinti rendering’o trukmę beveik aštuoniomis minutėmis (~38 -> ~30 min), bet i7-10700 pareikalavo papildomų 80 W. Tiesa, išbandžius „Prime95“ (v26.6) pastovus 4,5-4,6 GHz dažnis nebuvo išlaikomas, jis siekė 4300-4400 MHz. Pabandžius įjungti dual TAU Boost funkciją (TDP 65 W) P2 fazei būdingas 4,6 GHz Turbo Boost dažnis išsilaikė nebe 15, o 25 sekundes, be to, dar apie tris minutes i7-10700 dirbo 3800-3900 MHz dažniu vietoje to, kad staigiai numestų dažnį iki 3200-3300 MHz.



TDP limitas	Dažnis	Gooseberry modeliavimo trukmė	El. sąnaudos iš tinklo	i7-10700 temperatūra
Auto (65 W)	3400-3500 MHz	37:56	125 W (1,0 V)	45 °C
85 W	3900-4000 MHz	34:03	155 W (1,096 V)	52 °C
105 W	4200-4300 MHz	31:47	180 W (1,176 V)	59 °C
125 W	4500-4600 MHz	30:05	205 W (1,216 V)	66 °C



auto

85 W

105 W

125 W

Palyginę gautus dažnius su „ASRock“ pateiktais duomenimis BFB technologijos pristatymo metu gauname malonų siurprizą – mūsų atveju i7-10700 dirba gerokai didesniu dažniu. Retai nutinka, kai vartotojas gauna didesnę spartą nei nurodo gamintojas. Tiesa, yra tikimybė, kad „ASRock“ galėjo naudoti AVX instrukcijas naudojančią „Prime95“ versiją.

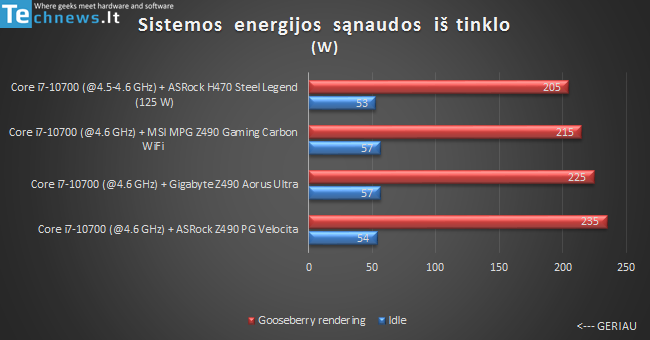

Rendering’o metu užfiksavome, kad „H470 Steel Legend“ pasižymi mažiausiomis energijos sąnaudomis (205 W), tiesa, CPU dažnis nėra pastovus 4,6 GHz, kaip yra su trimis Z490 pagrindinėmis plokštėmis. Palikus BFB auto reikšmei energijos sąnaudos (kol aktyvi P2 fazė) prilygsta „MSI MAG Z490 Gaming Carbon WiFi“ motininei plokštei (215 W). Ramybės režimu abi „ASRock“ pagrindinės plokštės rodo kelių vatų efektyvumo pranašumą prieš konkurentes.

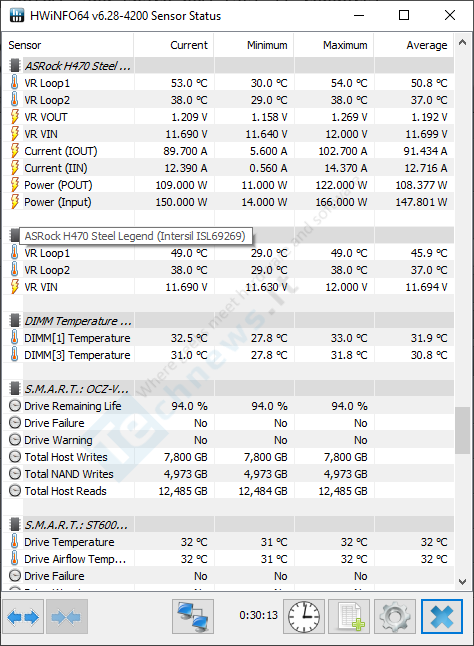

Nors UEFI BIOS’e nematėme VRM grandinei priskirto sensoriaus, tačiau trečių šalių programinė įranga (HWiNFO) leidžia nuskaityti pateikiamą informaciją apie temperatūrą. Tiesa, skirtingi sensoriai pateikia skirtingą VR Loop 1 temperatūrą. VR Loop 1 ir VR Loop 2 sensoriai atitinka dvi VRM’o sekcijas. Panaudotas išorinis termometras leidžia nustatyti, kad VR Loop 1 priskirtas mažuoju radiatoriumi aušinamai zonai, o VR Loop 2 prie I/O esančiai zonai. Matavimai atlikti leidžiant „Gooseberry“ modeliavimo sceną prieš tai nustačius maksimalią 125 W BFB vertę. Maksimali pasiekta temperatūra vienoje zonoje siekia 54 °C (arba 49 °C), kitoje 38 °C.
