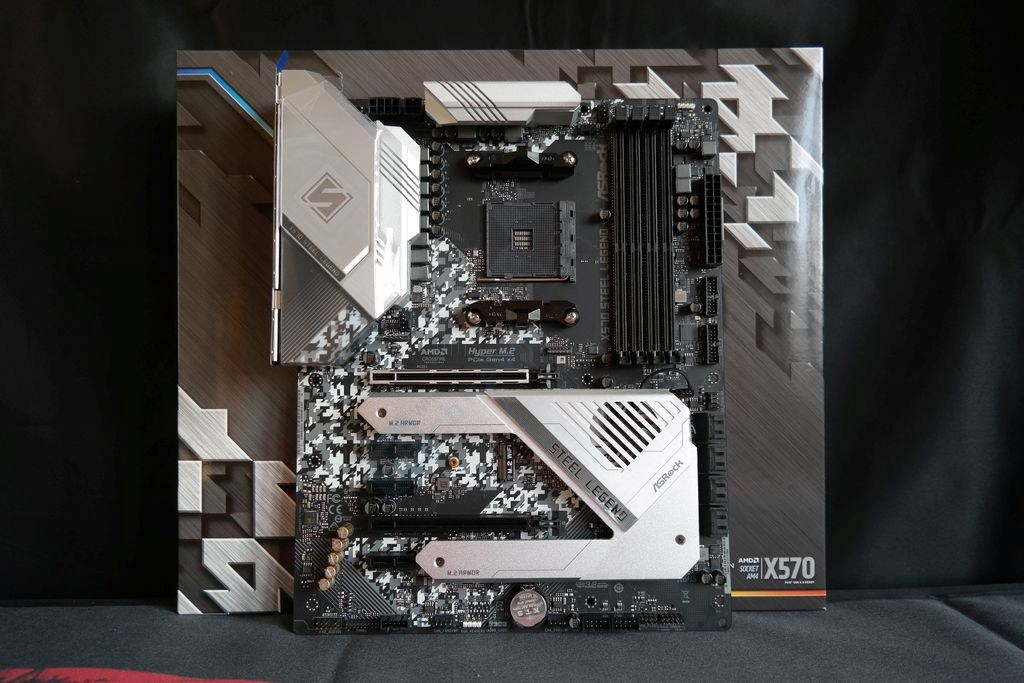

„Steel Legend“ yra ATX dydžio (30,5 cm x 24,4 cm) pagrindinė plokštė, kuriai gamintojas parinko kamufliažinę (karinio stiliaus) montažinę plokštę bei sidabro spalvos radiatorius su I/O zonos gaubtu. Į akis pirmiausiai krenta arti AM4 lizdo esantis pagrindinis PCIe 4.0 x16 lizdas bei masyvus monolitinis radiatorius, uždengiantis X570 mikroschemų rinkinį aušinantį ventiliatorių bei abu M.2 lizdus. Ant „Steel Legend“ nesimato nei pagalbinių add on mygtukų, nei vidinės USB 3.2 Gen 2 galvutės, tačiau negalima nesutikti, kad „ASRock“ parinko optimalią baterijos poziciją, kurią vis tik kartais prireikia ištraukti nerandant kaip išspręsti susidariusią problemą.

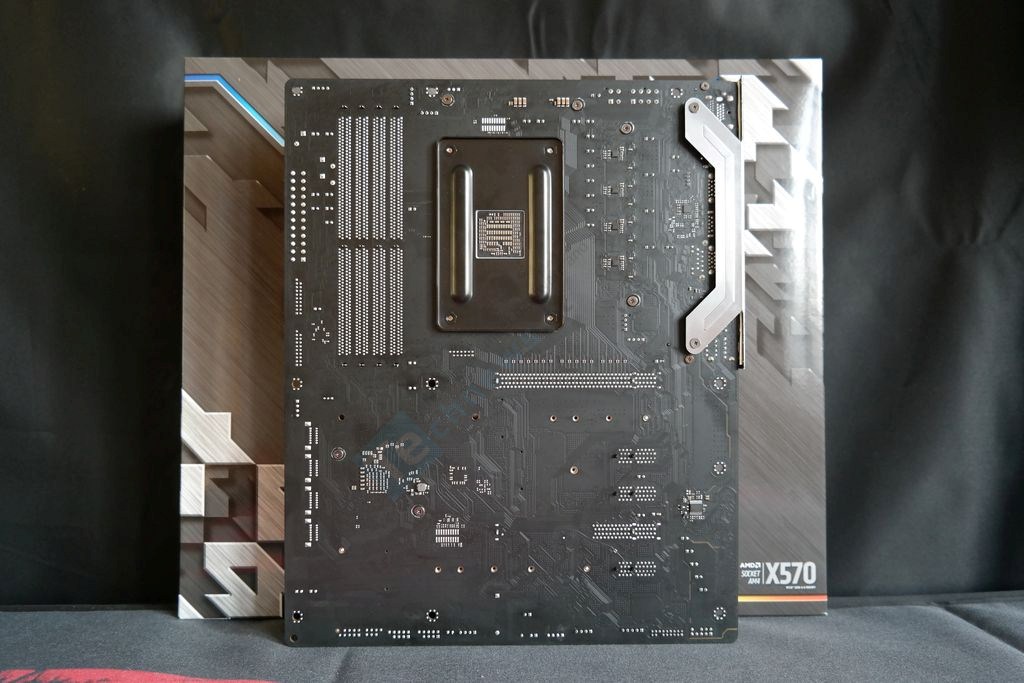

Galinėje dalyje matome blizgų metalo lakštą, kuris padeda prilaikyti lanksčią I/O nugarėlę. Litavimo taškai anksčiau laiko atskleidžia, kad tik vienas iš dviejų motininės plokštės PCIe 4.0 x16 lizdų gali veikti pilnu elektriniu x16 režimu.

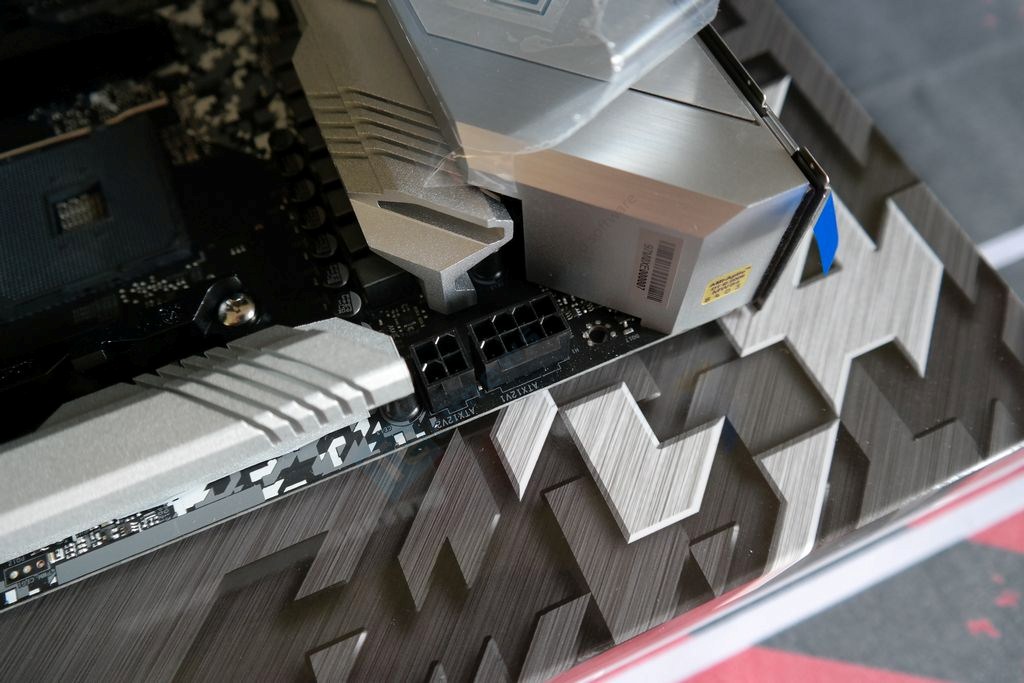

Procesoriaus maitinimui skirti 8-pin ir 4-pin maitinimo lizdai. Pastarąjį naudoti nebūtina, nebent būtų ekstremaliai spartinamas 16-os branduolių „Ryzen 9 3950X“. CPU aušintuvui priklausantis ventiliatorius jungiamas į CPU_FAN1 lizdą (1 A). Yra ir stipresnis CPU_FAN2/WP lizdas (2 A), kuris siūlo atskirą valdymą. Visi kombinuoti CHA_FAN/WP lizdai taip pat yra reitinguoti 2 amperams ir gali atpažinti ventiliatoriaus tipą (DC arba PWM). Dešiniau randame pirmą iš dviejų 4-pin RGB 5050 galvučių (3 A, 12 V).

Naudojant „Ryzen 3000“ serijos procesorių „Steel Legend“ geba palaikyti maksimalaus 4666+ (OC) dažnio un-buffered tipo operatyviąją atmintį, nors oficialioje svetainėje nurodoma, kad dual channel režimu galima tikėtis tik 3200 MHz dažnio. Kiekviename iš keturių DIMM lizdų galima integruoti 32 GB talpos DDR4 modulius, bendrai talpai siekiant 128 GB. Aktyvus ECC klaidų taisymas įmanomas tik turint „Ryzen PRO“ procesorių.

Visi aštuoni SATA III portai yra pakreipti ir priklauso X570 mikroschemų rinkiniui. Palaikomos RAID 0, RAID 1 ir RAID 10 masyvų versijos. SATA portai yra nepriklausomi ir pralaidumu nesidalina su M.2 lizdais. Žemiau ATX24V lizdo pastatytos dvi vidinės USB 3.2 Gen 1 galvutės. Vidinės Gen 2 galvutės „Steel Legend“ negavo.

„Steel Legend“ turi du mechaninius PCIe x16 lizdus, iš kurių sustiprintas viršutinis veikia 4.0 x16 režimu kuomet yra naudojamas „Ryzen 3000“ procesorius. Antrasis lizdas nėra mechaniškai sustiprintas ir jo pralaidumas apribotas iki 4.0 x4 režimo. Tai reiškia, kad „Steel Legend“ palaiko (Quad) „CrossFireX“, bet nepalaiko SLI technologijos. Su senesnės kartos „Ryzen“ procesoriais abiejų lizdų pralaidumas apribotas iki 3.0 režimo Nepriklausomai nuo naudojamo CPU, visi trys x1 lizdai yra 4.0 versijos.

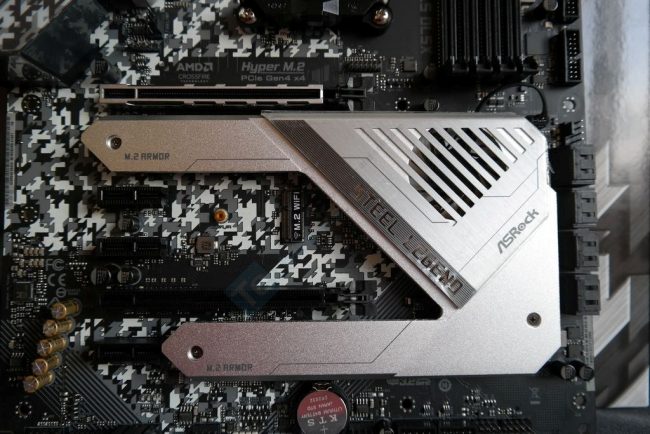

NVMe kaupikliams skirta pora M.2 lizdų. „ASRock“ juos vadina Hyper lizdais, bet tai tik marketingas. M.2_1 įrengtas po pagrindiniu PCIe x16 lizdu ir yra susietas su procesoriaus PCIe linijų centru. Naudojant „Ryzen 3000“ šis lizdas dirbs PCIe 4.0 x4 režimu ir užtikrins iki 64 Gb/s pralaidumą. Senesni procesoriai nulems, jog lizdo pralaidumas bus apribotas iki 32 Gb/s. Antrasis M.2_2 lizdas talpina didesnio (22110) formato NVMe kaupiklius, o jo pralaidumas nepriklauso nuo CPU, kadangi sąryšis yra su X570 mikroschemų rinkiniu. Maksimalus pralaidumas nekintantis, t.y. 64 Gb/s. Trimis varžtais fiksuotas radiatorius yra bendras abiem M.2 lizdams – norint patekti prie bet kurio M.2 teks nukelti visą monolitą.

Žemiau M.2_1 lizdo yra integruotas specialus M.2 2230 Key E lizdas, kuriame gali būti sumontuotas Wi-Fi modulis.

Nuo likusios montažinės plokštės atskirtą garso posistemę sudaro „Realtek ALC1220“ garso kodekas, 600 omų ausines galintis pamaitinti „Texas Instruments“ NE5532 OPAMP ausinių stiprintuvas ir japoniškos kilmės „Nichicon“ filtruojantys kondensatoriai. Kodekas neturi EMI dangtelio, tačiau kairieji ir dešinieji takeliai PCB lygmenyje yra atskirti, kas įprasta aukštesnės klasės pagrindinėms plokštėms.

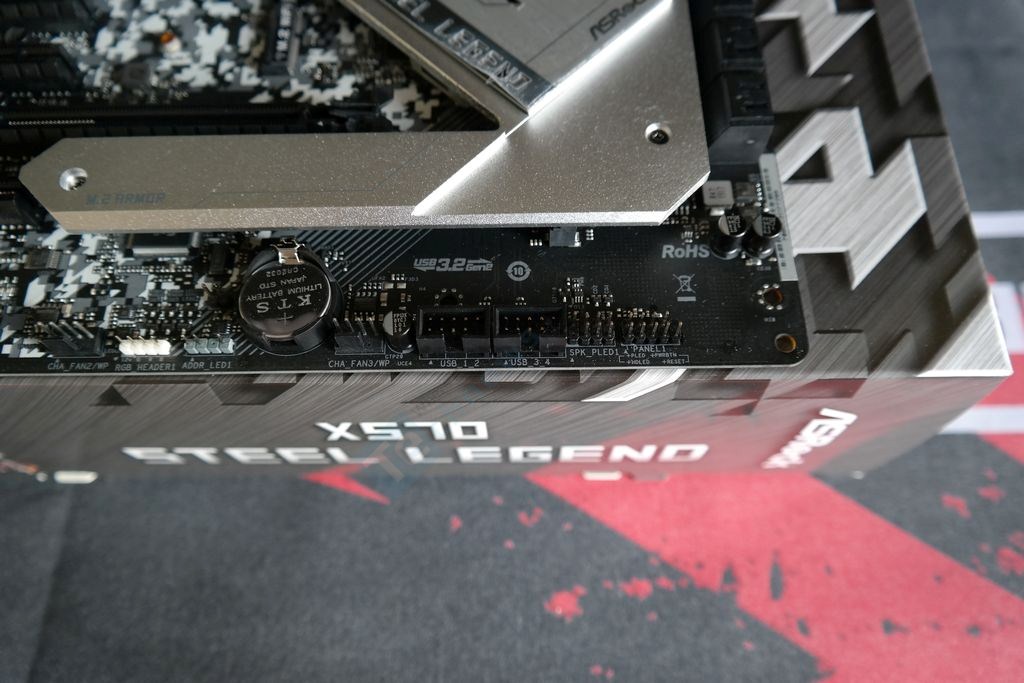

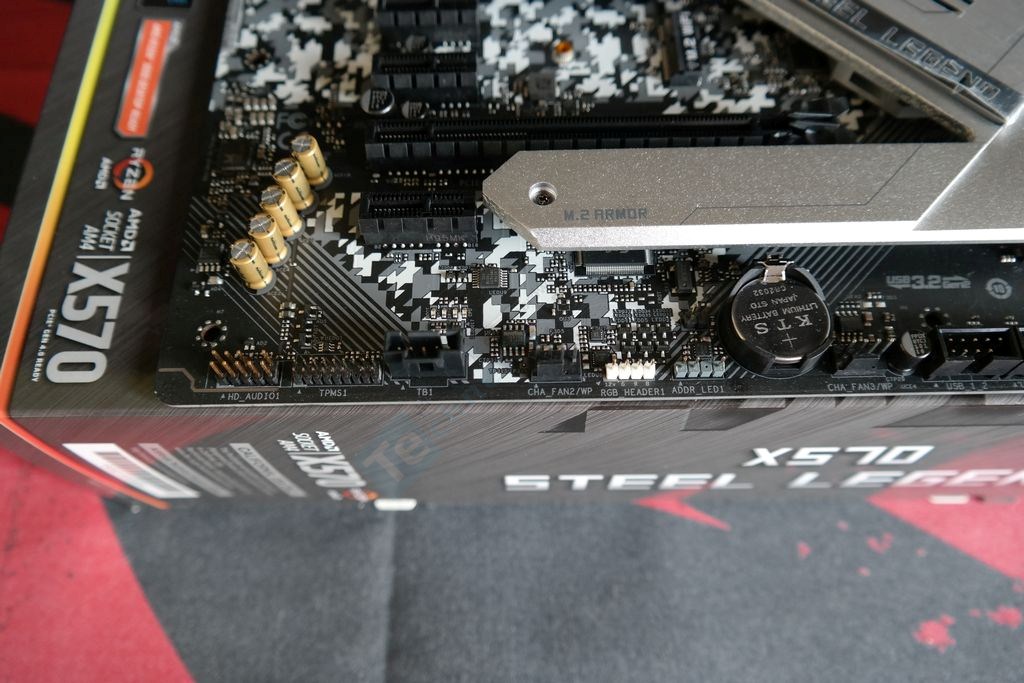

Apatinėje montažinės plokštės dalyje patalpinta vidinė Thunderbolt jungtis, taip pat du CHA_FAN/WP (po 2 A) lizdai, pora vidinių USB 2.0 galvučių, antroji RGB 5050 (12 V, 3 A) bei vienintelė 3-pin adresatinė RGB (5 V, 3 A) galvutės. Pastaroji identifikuota pilkšva spalva.

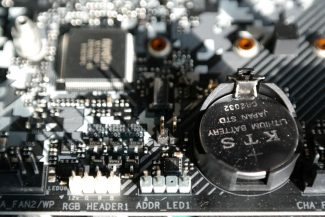

Kiti svarbūs mazgai – tai POST fazės LED’ai, kurie leidžia diagnozuoti sistemos nesikrovimo problemą, bei šalia baterijos esantis CLR_CMOS trumpiklis. Jis yra skirtas UEFI BIOS nustatymų anuliavimui.

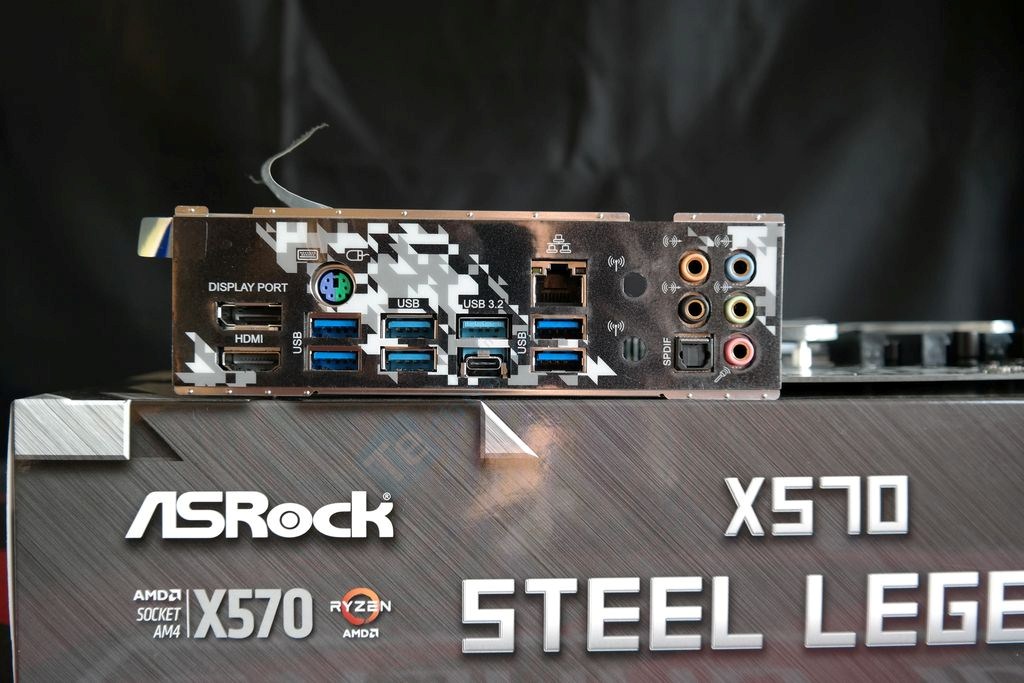

I/O jungčių panelėje „Steel Legend“ siūlo šešias USB 3.2 Gen 1 (5 Gb/s) ir dvi USB 3.2 Gen 2 (10 Gb/s) sąsajas. Pastarosios yra A ir C tipų bei identifikuotos žydra spalva. Vienintelis RJ-45 portas susietas su „Intel“ I211AT gigabitiniu moduliu. Toje pačioje panelėje jau yra paruoštos dvi skylės antenoms, jeigu bus sugalvota įdiegti papildomą Wi-Fi modulį. Kaip minėjome, tam „Steel Legend“ turi papildomą M.2 2230 lizdą. Tiek HDMI 2.0, tiek DisplayPort 1.2 išvestys palaiko 4096 x 2160 @60 Hz vaizdą. Susidūrus su tokių USB įrenginių, kaip pelė ar klaviatūra, aptikimo problema, galima pasinaudoti senovišku PS/2 portu. 7.1 kanalų garsas išvedamas standartinėmis audio išvestimis, taip pat yra skaitmeninė S/PDIF jungtis.
