„ASRock X570 Steel Legend“: kaip atrodo viena pigiausių „ASRock“ X570 pagrindinių plokščių?

Jaudintis neverčianti VRM grandinė

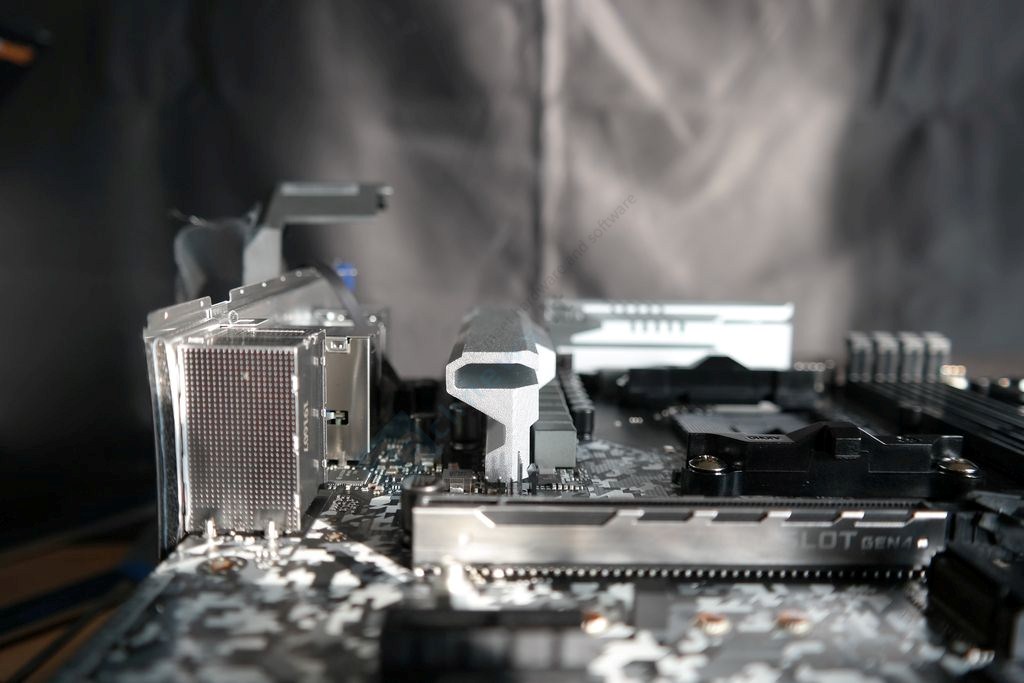

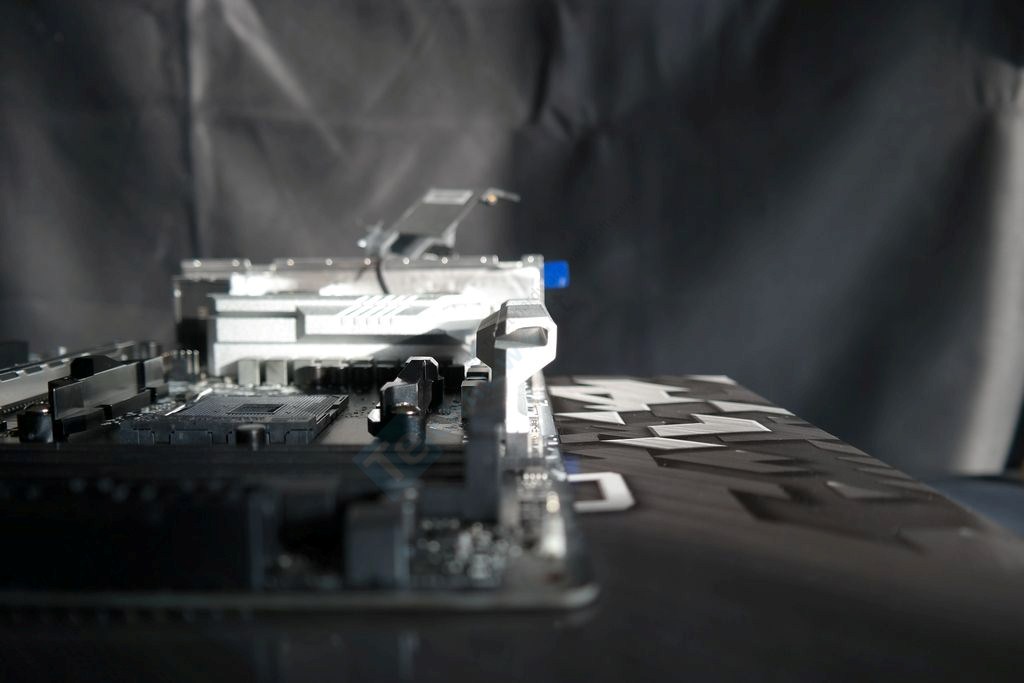

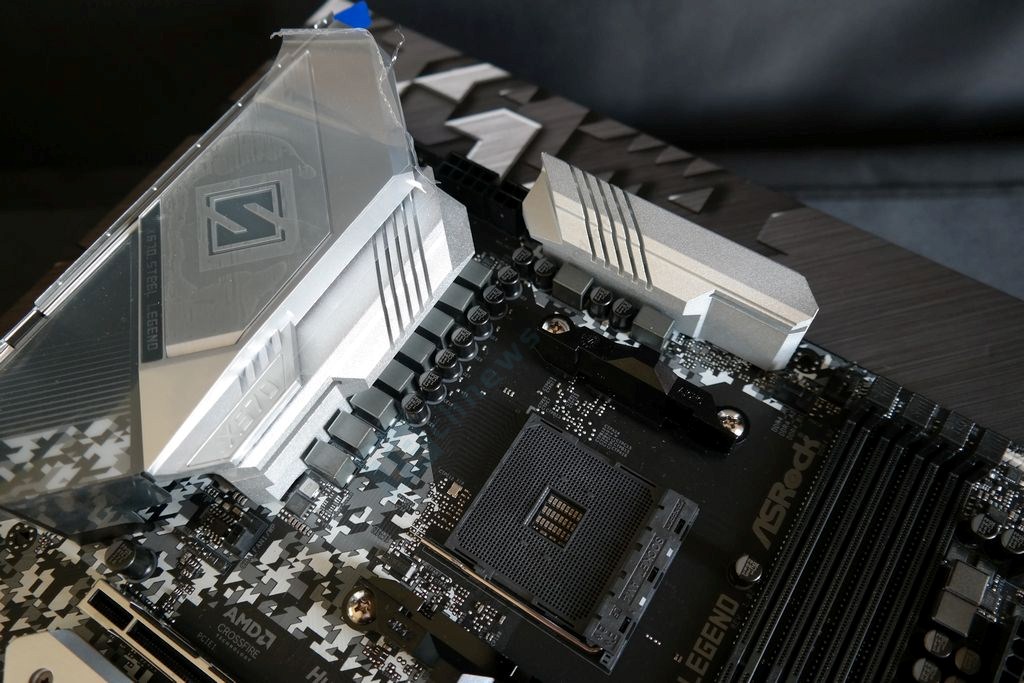

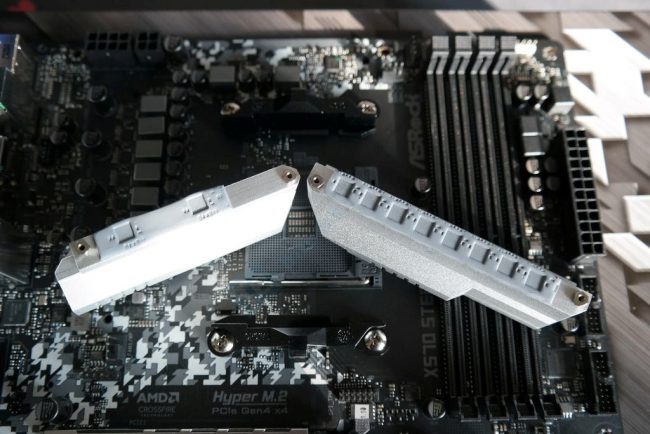

VRM grandinę aušina dviejų dalių radiatorius, kuris nėra sujungtas šilumos vamzdeliu. Arčiau I/O zonos esantis radiatorius, kuris aušina vCore tranzistorius yra sunkesnis ir sveria 82 gramus. Šį radiatorių galima laikyti pagrindiniu. Kitas aušina vien SOC dalies galios blokus ir sveria 61 gramą. „ASRock“ būtų nemažai išlošusi sujungdama abu radiatorius šilumos vamzdeliu, kadangi SOC aušinantis radiatorius iš esmės „sėdės“ be darbo ir atsiradęs šilumos vamzdelis galėtų perkelti nemažą dalį šilumos būtent į šį radiatorių. Reikia pasidžiaugti, kad plastmasinis I/O dangtelis uždengia VRM radiatorių minimaliai, o kontaktas dėka varžtinės tvirtinimo sistemos su galios blokais pasiektas puikus, nors patys radiatoriai nei savo svoriu, nei paviršiaus plotu pernelyg neišsiskiria.

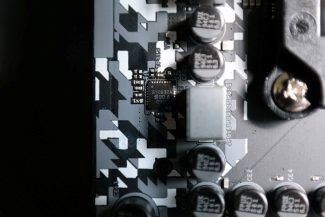

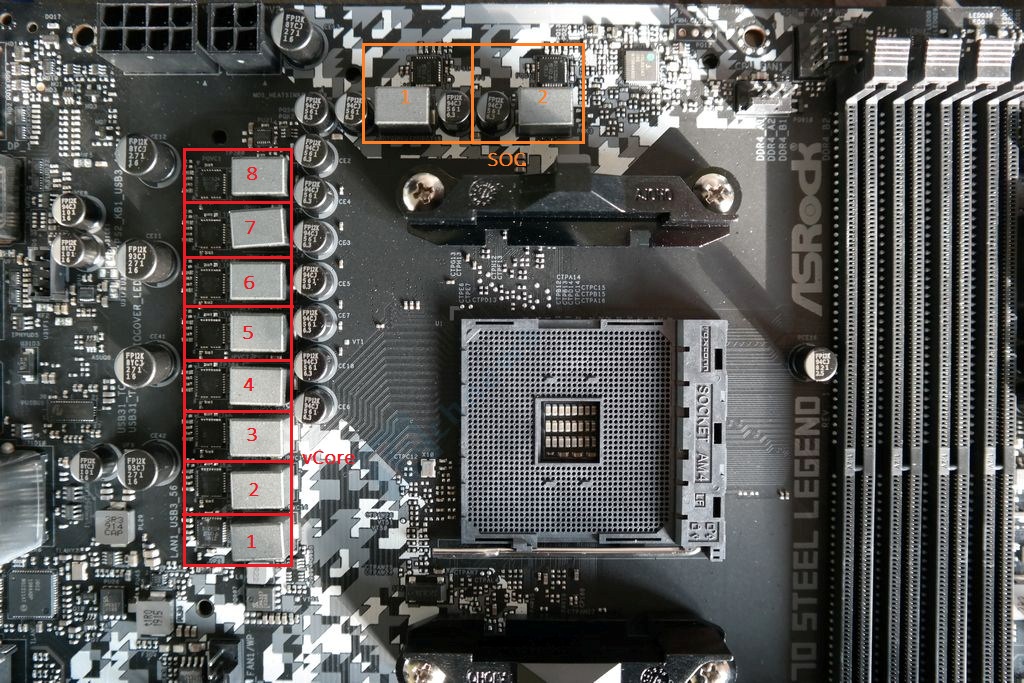

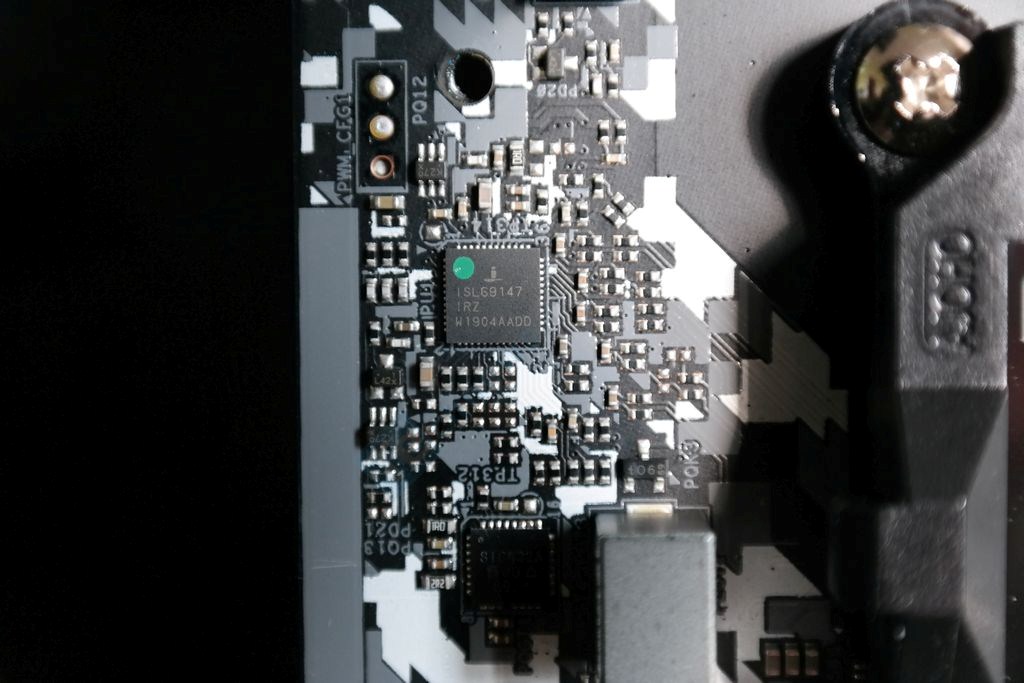

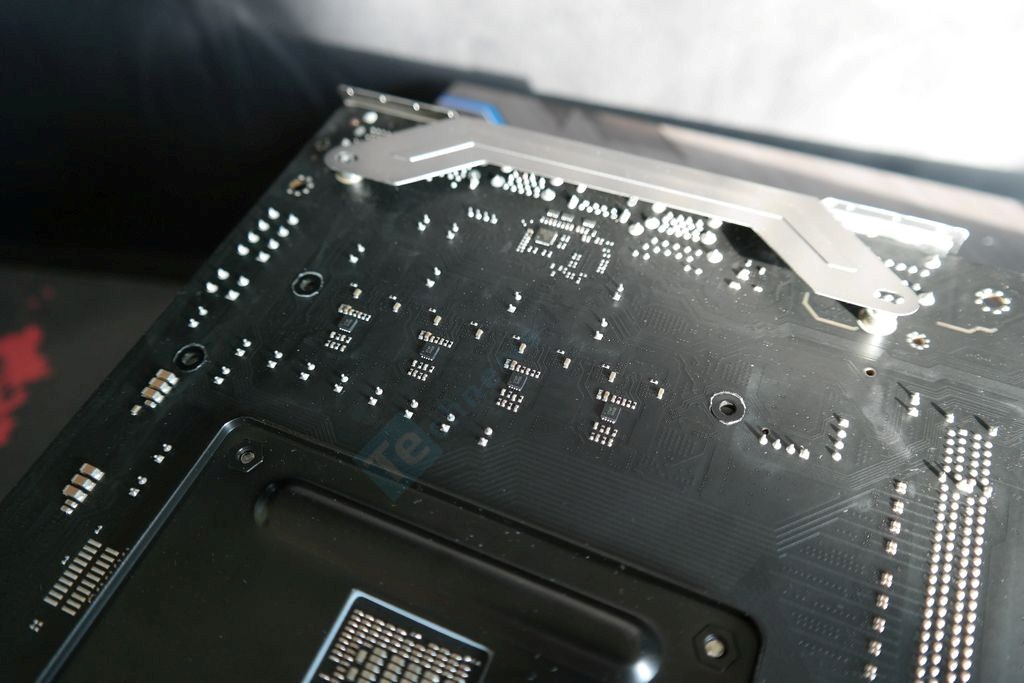

PWM valdikliu pasirinktas visiškai naujas ISL69147 modulis iš „Intersil“. Šis valdiklis buvo išskirtinai suprojektuotas AMD X570 serijos pagrindinėms plokštėms, todėl negali dirbti „Intel“ pagrindinėse plokštėse. Maksimalus palaikomas kanalų skaičius siekia 7. Kadangi induktorių matome daugiau nei gali palaikyti ISL69147, privalome detaliau pažvelgti į VRM konfigūraciją. Šis valdiklis „Steel Legend“ plokštėje veikia 4+2 režimu: 4 kanalai vCore daliai ir 2 kanalai SOC daliai. Kitoje montažinės plokštės pusėje randame keturis ISL6617 dubliuotojus, praplečiančius vCore dalies fazių skaičių iki 8. Tai pažangūs dubliuotojai, palaikantys įtampos išlyginimo funkciją, kas leidžia padidinti galutinį VRM grandinės efektyvumą.

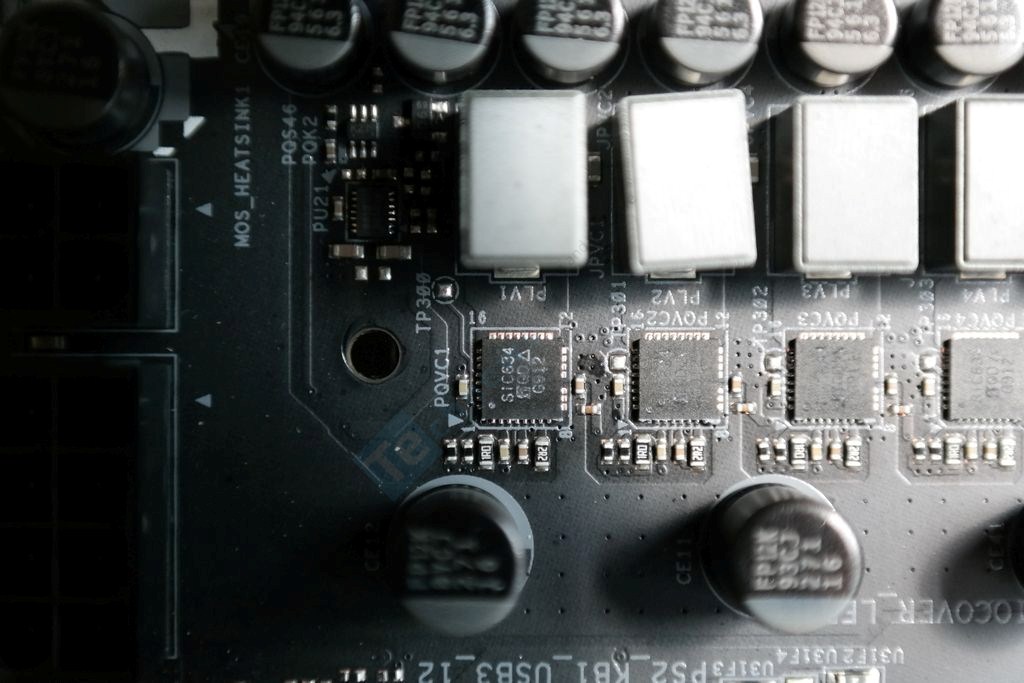

Galios blokais „ASRock“ pasirinko „Vishay“ pagamintus SiC632A DrMOS tranzistorius, kurių kiekvieno maksimalus stipris siekia 50 A. Reikia manyti, kad jie turi daug bendro su pripažinimo sulaukusiais SiC634 galios blokais, kurie laikomi vienu geriausių pasirinkimų už savo kainą nepaisant to, kad neturi integruoto termo daviklio ir apsaugos nuo perkrovos. „Steel Legend“ turima VRM konfigūracija leidžia maksimaliai spartinti dvylikos branduolių 3900X nesirūpinant jokiu papildomu grandinės apipūtimu. Jo prireiks tik spartinant flagmaną 3950X, kuris sugeba pasiimti iki 200 A srovės. Tokiomis sąlygomis grandinė tikrai turėtų išskirti daugiau nei 30 W šilumos.

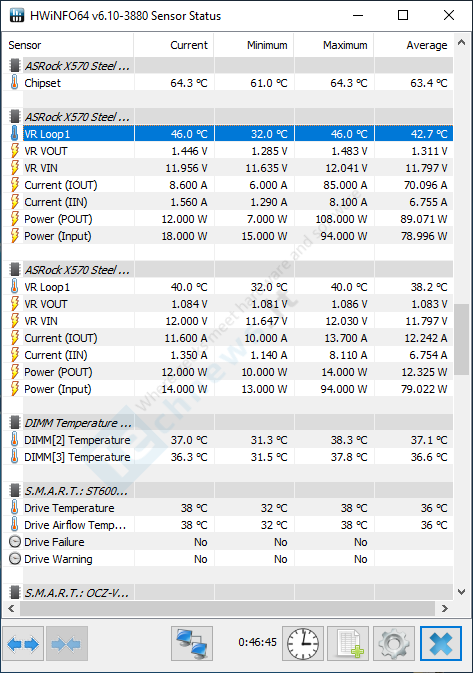

Tikslią VRM grandinės temperatūrą nustatyti sunku, nes galios blokuose nėra integruoto termo daviklio, be to, nei UEFI BIOS, nei „ASRock“ A-Tuning programinis įrankis nerodo šio parametro. Panašu, kad „ASRock“ įrengė temperatūros stebėjimo funkciją per aplinkui. HWiNFO mums rodo du VR Loop 1 sensorius, kuriuos abu stebi tas pats daviklis. Deja, bet rodmenys po 30 min trukusio Gooseberry modeliavimo skiriasi 5-iais laipsniais pagal Celsijų. Sunku pasakyti, kuri išmatuota temperatūra yra tiksli, tačiau tuos pačius 44 °C galima vadinti labai žema temperatūra. Po Gooseberry sekęs 15 min trukmės Prime95 strestestas padidino VRM’o temperatūrą iki 46 °C. „Ryzen 7 3700X“ dirba su įjungta PBO funkcija norint sukelti VRM grandinei kiek daugiau streso. Priminsime, kad gerokai efektyvesnį VRM turinti „ ROG Crosshair VIII Formula“ neviršijo 37 °C, nors jos PBO funkcija verčia 3700X naudoti daugiau energijos.
