„ASRock Z390 Phantom Gaming X“: kai už beveik viską nereikia atiduoti nei rankos, nei kojos

Žvilgsnis iš arčiau į „Z390 Phantom Gaming X“

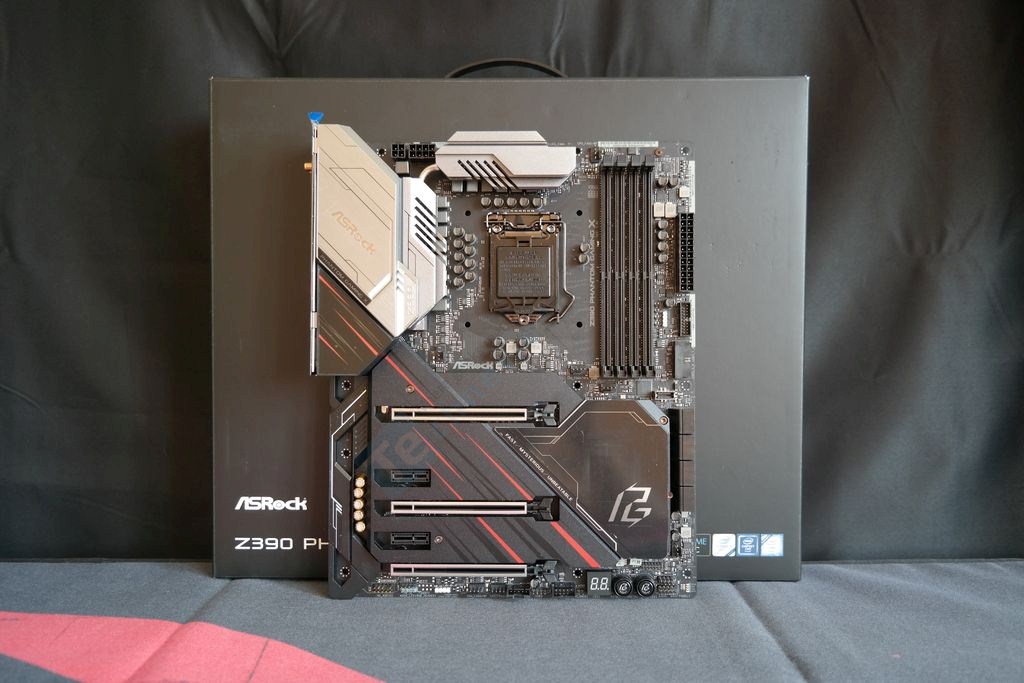

„Z390 Phantom Gaming X“ yra standartinio ATX formato (30,5 cm x 24,4 cm) pagrindinė plokštė, kuri nebeturi tiek daug kamufliažinės tematikos, kiek turėjo „Phantom Gaming 7“. Iš stiklo pluošto pagaminta montažinė plokštė yra tamsesnės spalvos, be to, pusę jos dengia aliumininis skydas, turintis raudona spalva nudažytų juostelių. Po juo turėtume rasti paslėptus M.2 lizdus, kurių šiuo metu nematyti nei vieno. Garso zona pridengta plastmasiniu dangteliu. Tik labai mažą VRM radiatoriaus dalį dengia I/O zonos dangtelis, o pats radiatorius savo paviršiaus forma panašus į „Phantom Gaming 7“ radiatorių. „ASRock“ mėgsta add on mygtukus ir Dr.Debug talpinti į savo motininių plokščių apačią. Taip pasielgta ir čia. Didelės problemos tokiame pasirinkime nėra, nes labai maža dalis vartotojų naudos apatinįjį mechaninį PCIe 3.0 x16 lizdą, kuriame atsidūręs įrenginys galėtų blokuoti priėjimą prie mygtukų. Klausimų galėtų sukelti vidinės C tipo USB 3.2 Gen 2 galvutės pozicija, tačiau patikrinę galime patvirtinti, kad prijungtas korpuso kabelis ir ilga vaizdo plokštė tarpusavyje mechaniškai konfliktuoja. „Phantom Gaming X“ palieka subtiliai atrodančios ir švaresnės nei įprasti modeliai pagrindinės plokštės įspūdį.

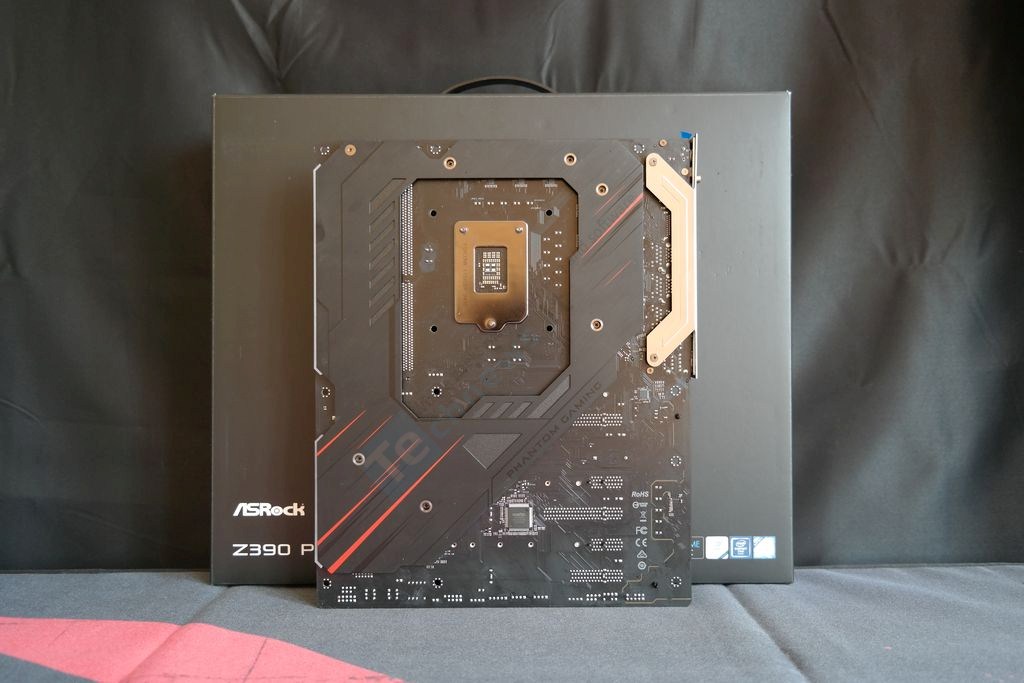

Kita montažinės plokštės pusė uždengta nugarine plokštele, kurią vėliau pabandysime nuimti. Plokštelė pagaminta iš plono aliuminio sluoksnio, todėl ypač sutvirtinti PCB struktūrą vargo ar gali. Blizgantis lankelis yra lankstaus I/O zonos skydelio tąsa.

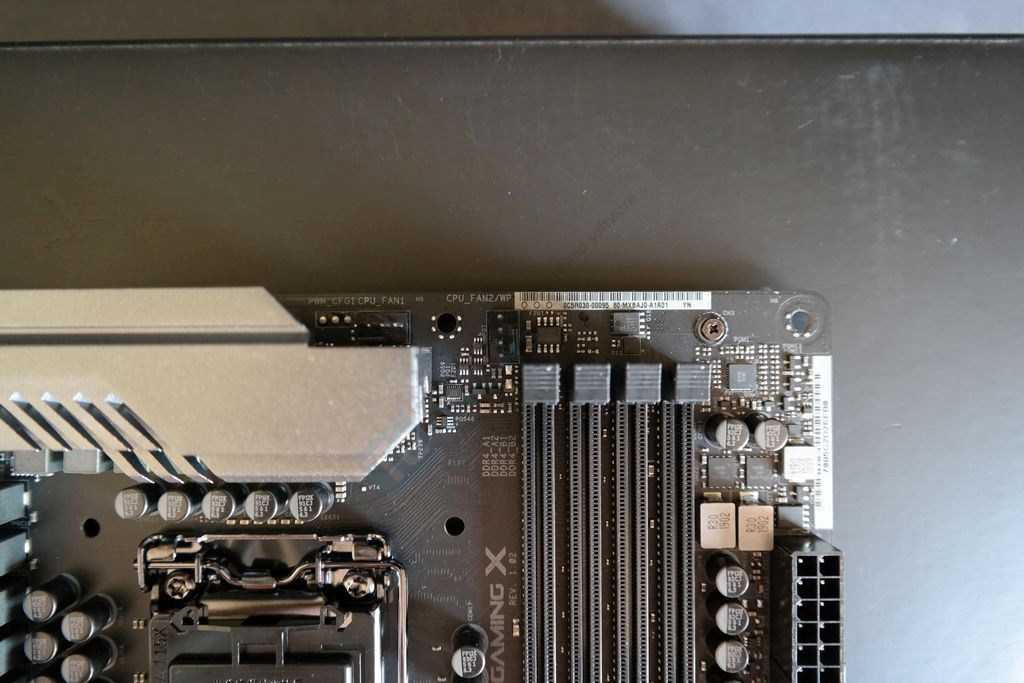

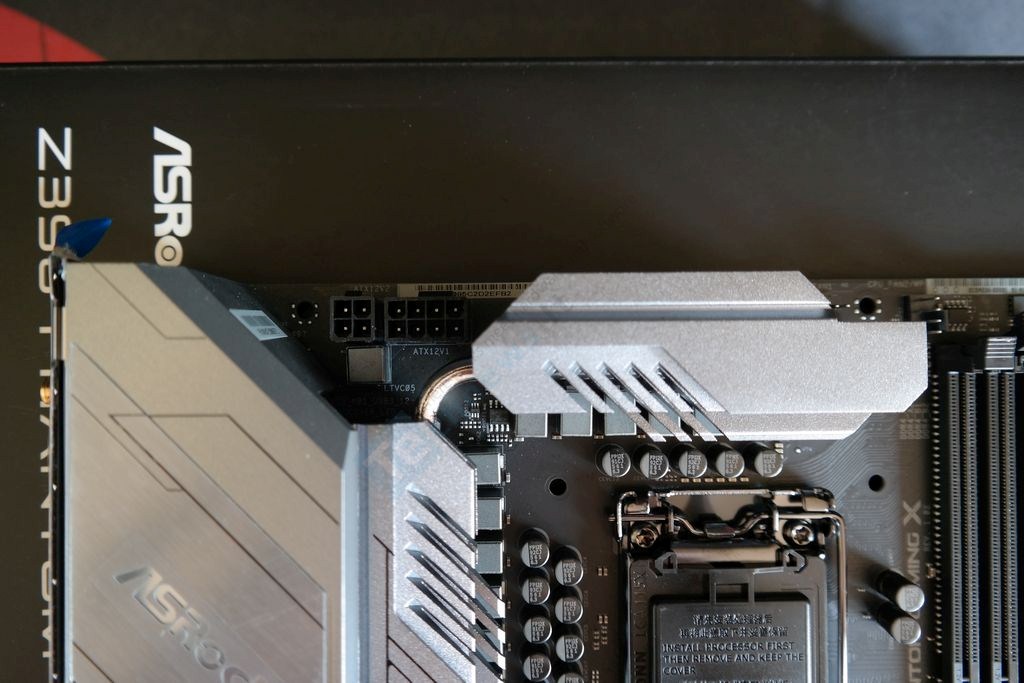

Papildomo 4-pin EPS12V lizdo gali prireikti nebent ekstremaliai spartinant i9-9900K, kuris dar ir būtų aušinamas skystu azotu. CPU_FAN1 ir CPU_FAN2/WP lizdai įrengti virš VRM radiatoriaus. Standartiškai kombinuotas CPU_FAN2/WP lizdas yra stipresnis už CPU_FAN1 (2A prieš 1A).

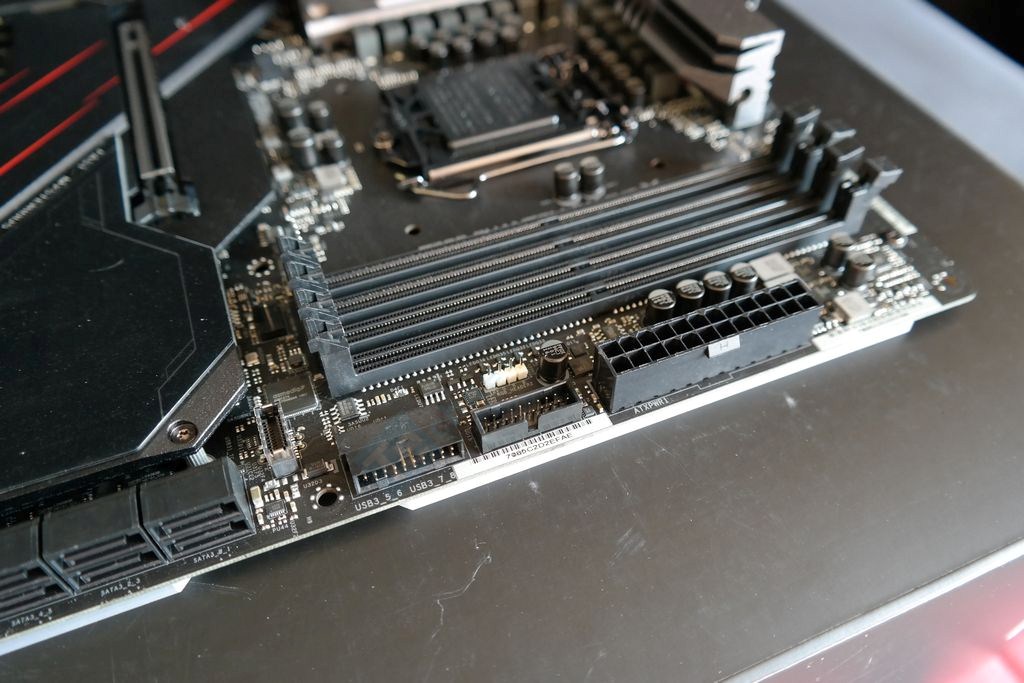

Paauksuotus kontaktus turintys 4x DIMM lizdai oficialiai palaiko 4266+ (OC) dirbančią DDR4 operatyviąją atmintį. Maksimalus palaikos atminties kiekis neseniai Z390 pagrindinėse plokštėse buvo padidintas ir dabar siekia 128 GB. „Phantom Gaming X“ tinka tiek klaidų taisymą palaikantys (ECC), tiek jo neturintys (non ECC) un buffered tipo moduliai.

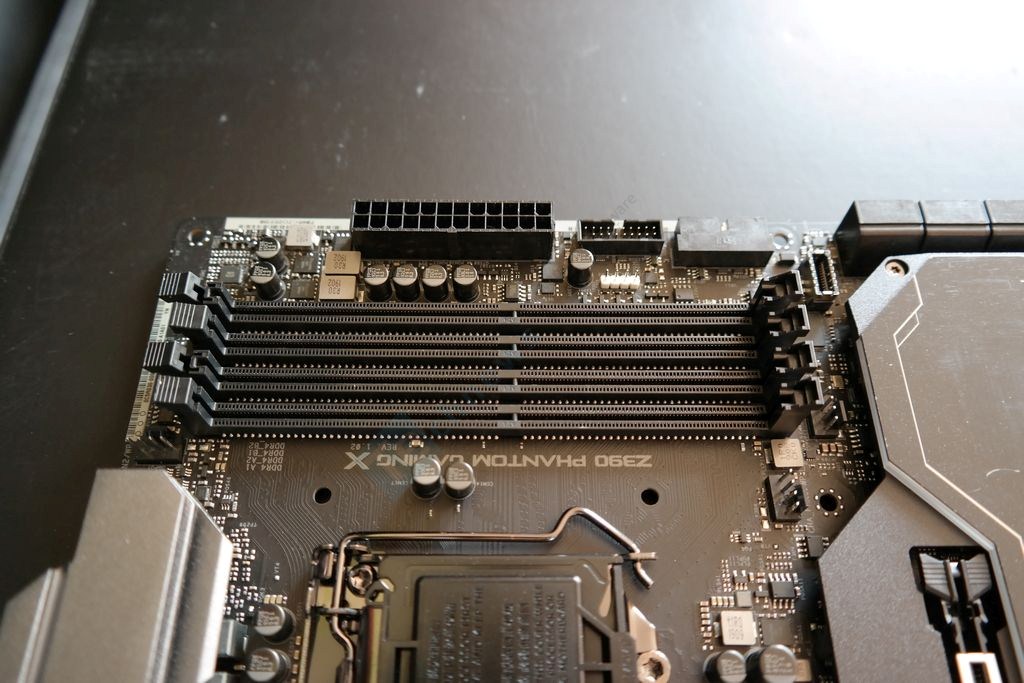

Po ATX24V lizdu išdėstytos dvi vidinės 19-pin USB 3.2 Gen 1 (5 Gb/s) galvutės. Abi jos prijungtos prie „ASMedia ASM1074“ centro. Kaip ir priklauso aukštos klasės pagrindinei plokštei, bent viena galvutė yra pakreipta 90° kampu. Dar žemiau yra C tipo USB 3.2 Gen 2 vidinė galvutė (10 Gb/s), kurią valdo ASM1562 retimer’is.

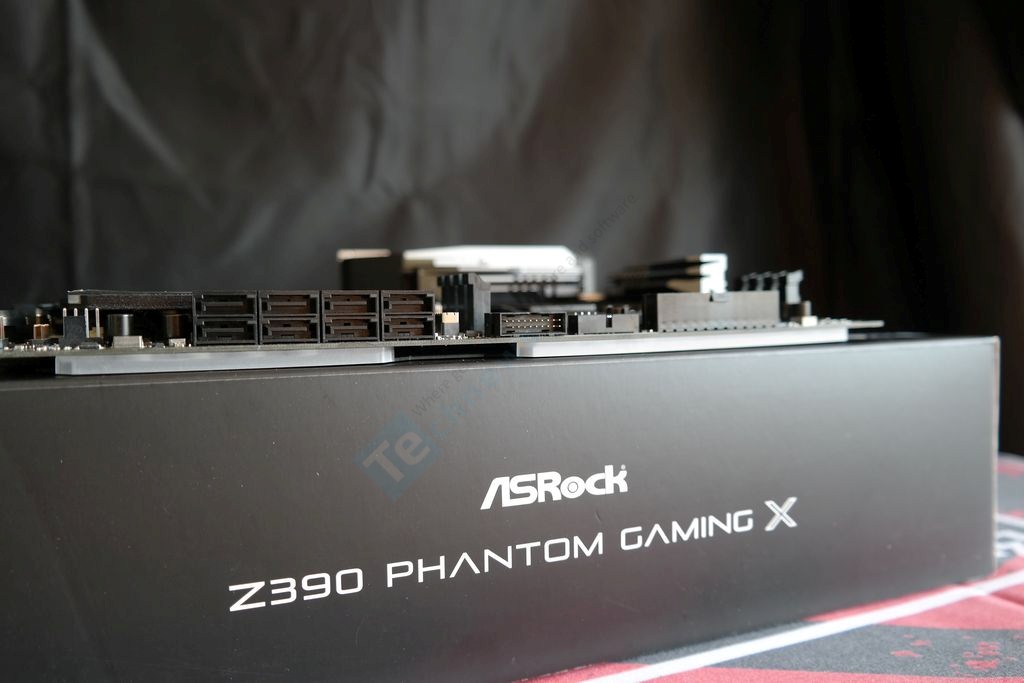

Žiūrint iš šio rakurso ne tik matome 8x SATA III (6 Gbps) lizdus, bet ir iliuminuotą RGB juostelę beveik pagal visą šoną. Šeši iš aštuonių SATA lizdų yra valdomi Z390 mikroschemų rinkinio, todėl tinkami RAID 0/1/5/10 masyvų kūrimui, kai kitų dviejų „ASMedia ASM1061“ valdiklio prižiūrimų portų funkcionalumas yra apribotas.

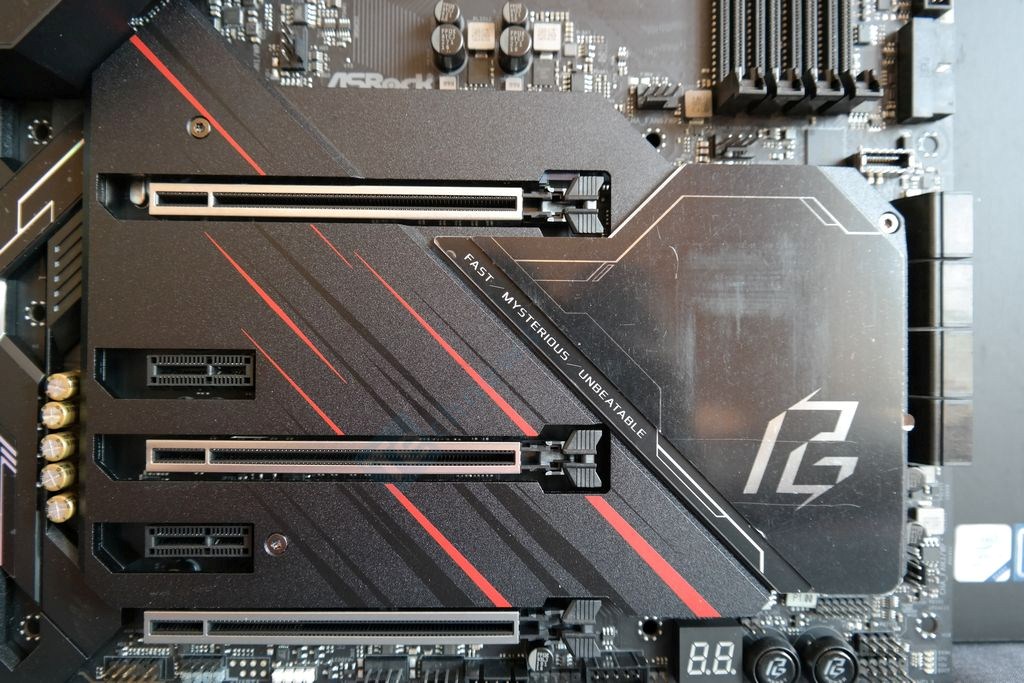

Centrinė „Phantom Gaming X“ dalis uždengta aliumininiu skydu, iš kurio kyšo trys plienu sustiprini mechaniniai PCIe 3.0 x16 lizdai. Įmanomos tokios elektrinio pralaidumo kombinacijos: x16/x0/x0, x8/x8/x0 arba x8/x4/x4. Paskutinė kombinacija tinka palaikyti 3-way „CrossFireX“. Naudojantiems konfigūraciją iš dviejų vaizdo plokščių sukurtos geros sąlygos, nes paliktas didelis tarpas tarp dviejų viršutinių PCIe 3.0 x16 lizdų. Mažiau pralaidumo reikalaujantiems įrenginiams skirti du PCIe 3.0 x1 lizdai.

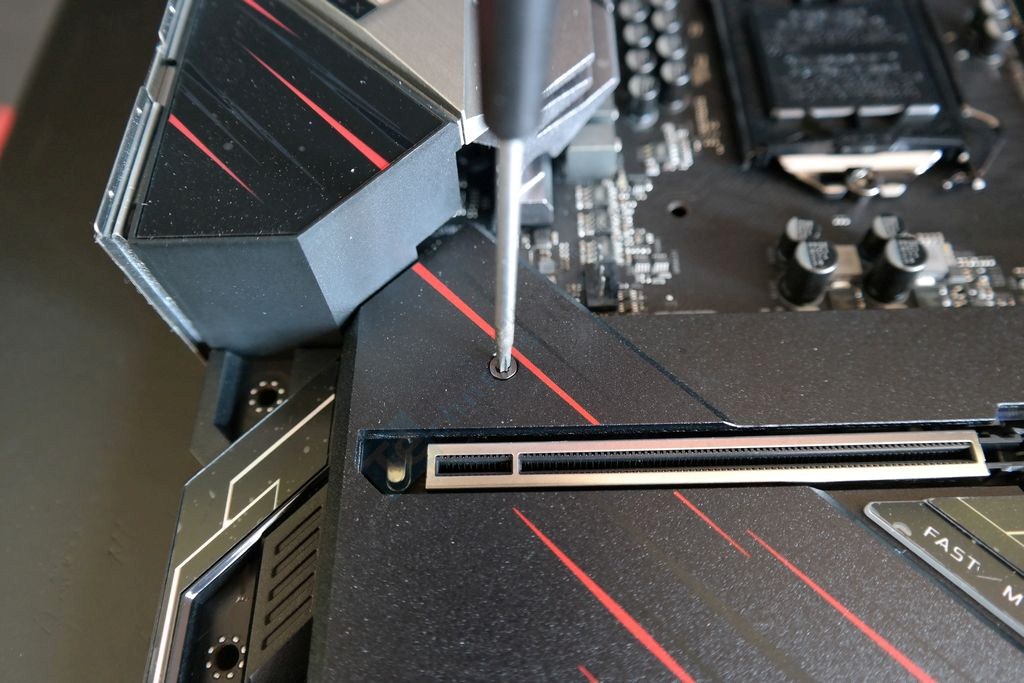

Minėtas skydas laikomas trimis varžtais, kuriems atsukti reikalingas specialus į komplektaciją pridedamas atsuktuvas.

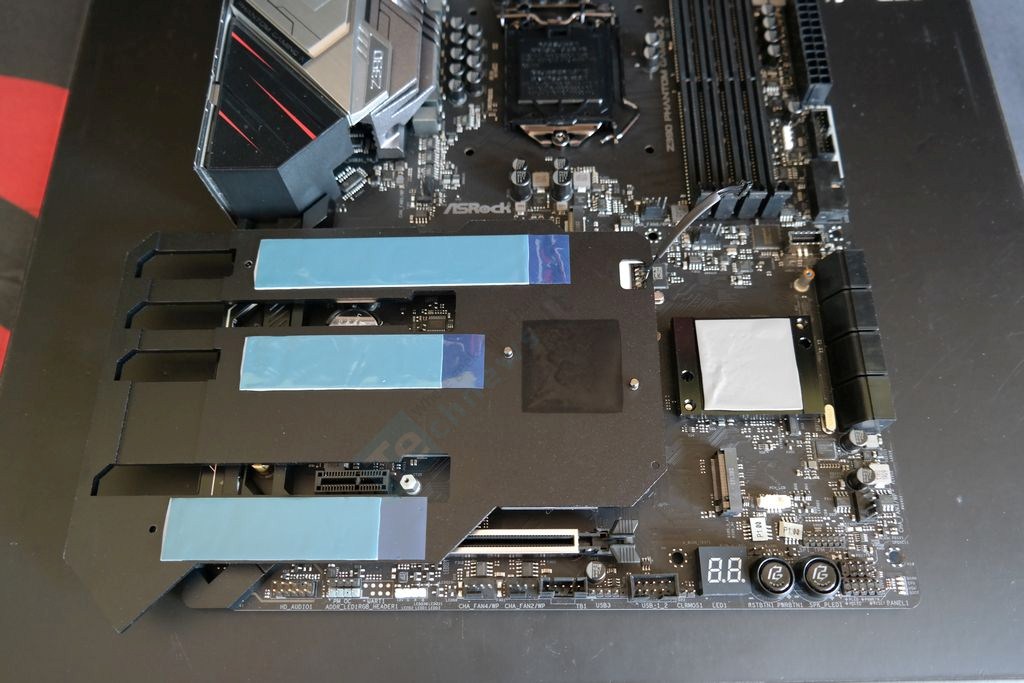

Nuimant lakštą reikia šiek tiek kantrybės, nes sukuriame papildoma fiksacija su nedideliu Z390 mikroschemų rinkinį aušinančiu radiatoriumi. Kita skydo pusė patvirtina, kad šis aliuminio lakštas ne tik surinks M.2 lizduose atsidūrusių SSD, bet ir Z390 mikroschemų rinkinio išskiriamą šilumą. Čia jau paruoštos trys termo juostelės trims SSD kaupikliams.

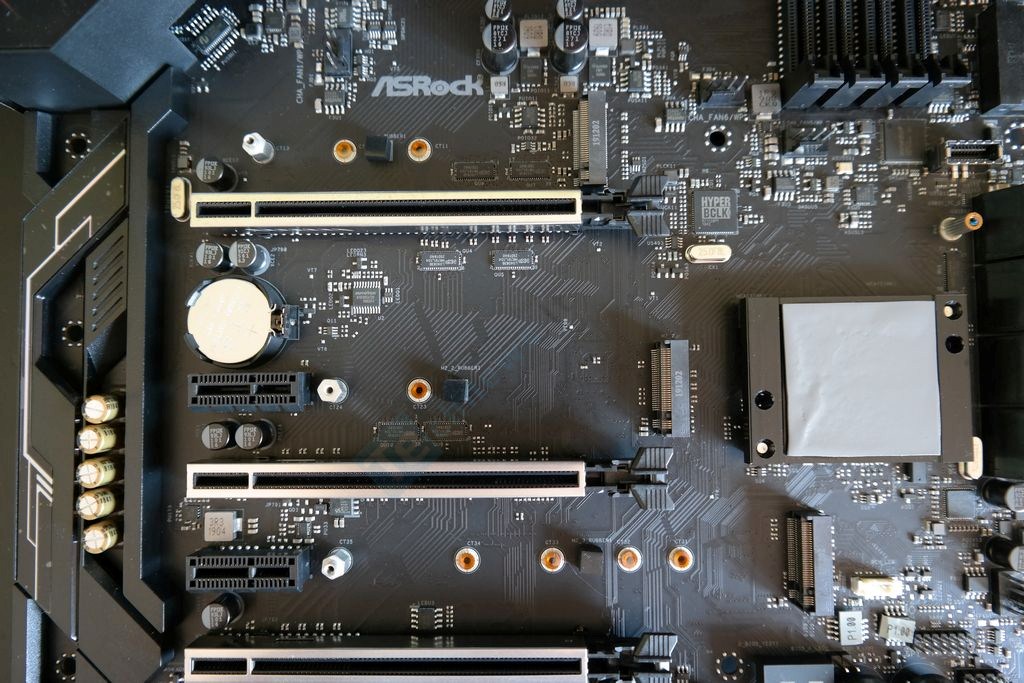

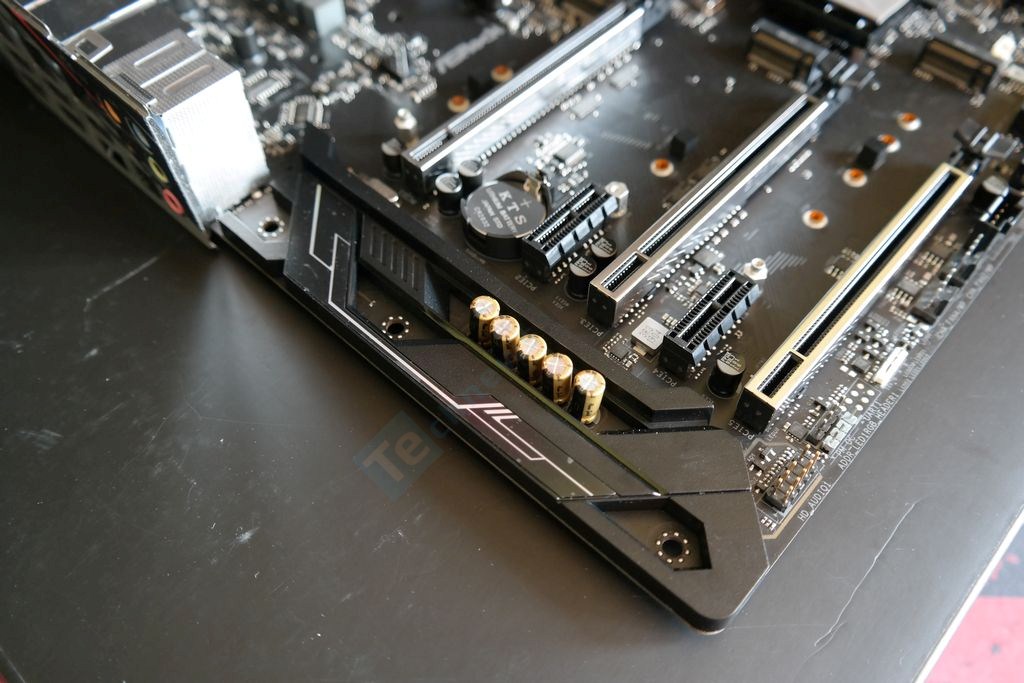

Į aukščiausiai esantį M.2_1 lizdą telpa maksimalaus 2280 formato SSD kaupiklis, galintis turėti arba SATA, arba PCIe magistralę. Užėmus šį M.2_1 lizdą bus automatiškai atjungti du iš šešių Z390 valdomų SATA portų. Į vidurinę poziciją užimantį M.2_2 lizdą taip pat telpa 2280 formato SSD. Į jį sumontavus SATA magistralę naudojantį SSD bus prarastas tik vienas SATA portas. Naudojantiems SSD su PCIe jokie apribojimai nenurodomi. Galiausiai į trečiajį M.2_3 lizdą galima patalpinti 22110 formato SSD. Nepriklausomai nuo to, kurią magistralę jis naudos, bus atjungti du SATA portai. Po nukeltu skydu randame Hyper BCLK modulį, kuris leidžia nustatyti daug didesnį BCLK magistralės dažnį. Po aukščiausiai esančiu PCIe 3.0 x16 lizdu matome bateriją, kurios pozicija, ją norint ištraukti kuo greičiau, toli gražu nėra ideali.

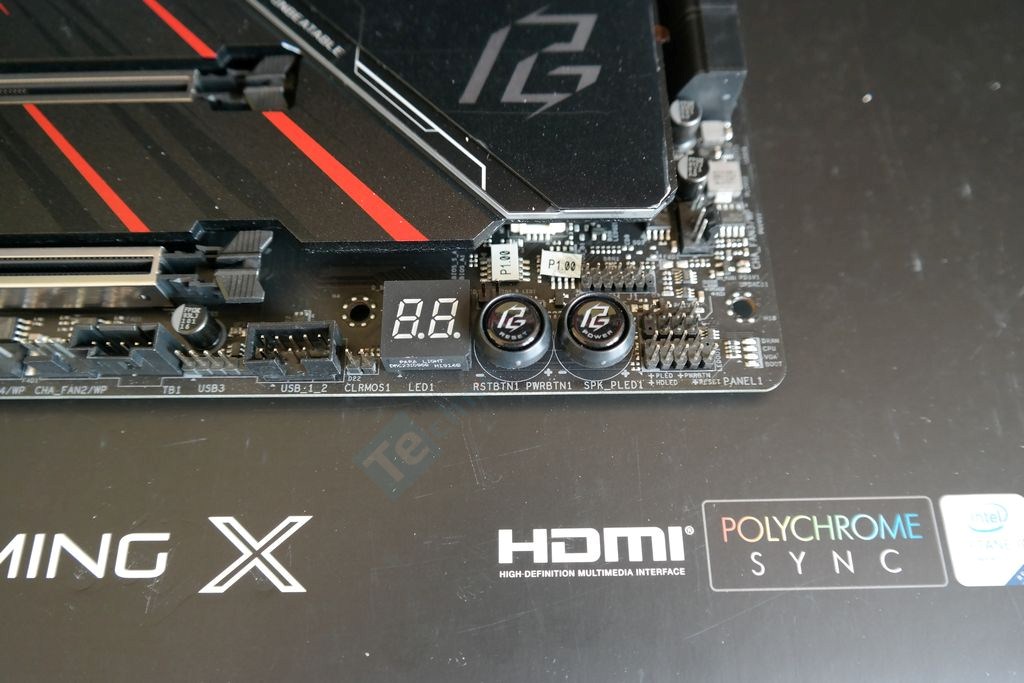

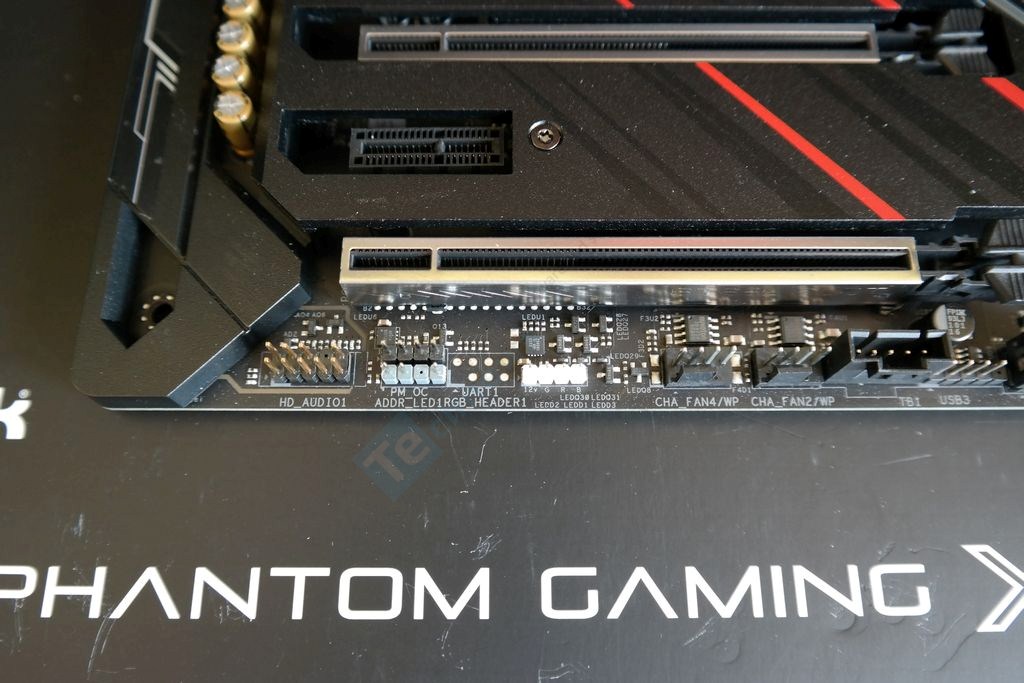

Montažinės plokštės apatinėje dalyje randame po vieną USB 2.0 ir Thunderbolt 3 galvutes, taip pat adresatinę 3-pin (5V, 3A) ir antrąją 4-pin (12V, 3A) RGB galvutes. Čia patalpinti CHA_FAN2/WP ir CHA_FAN4/WP (abu po 2A) lizdai. Dviejų skaitmenų Dr. Debug LED ekranėlis stovi greta papildomų įjungimo/išjungimo ir perkrovimo mygtukų. Ant fizinių BIOS modulių užklijuoti lipdukai padeda identifikuoti UEFI BIOS versiją, kurią jau turi įsigyta „ASRock“ pagrindinė plokštė. Dešiniajame apatiniame kampe galime pastebėti ir POST LED indikatorius, būtent kurie pirmieji leidžia susigaudyti problemos atveju jeigu mintinai nėra žinomi Debug kodai.

Garso posistemė liko uždengta plastmasiniu dangteliu, kadangi neįstengėme atpalaiduoti jį laikančių clips’ų. Paprastai šis aksesuaras būna tvirtinamas varžtais ir jokių neslandumų nesukelia. Gyvai nematydami garso posistemės komponentų vadovaujamės gamintojo pateikiama informacija: nuo likusios montažinės plokštės izoliuota zona, „Realtek ALC1220“ (120 dB) kodekas ir papildomas „Texas Instruments NE5532“ stiprintuvas, kuris sustiprina priekinį lizdą ir gali pamaitinti 600 Ohm ausines.

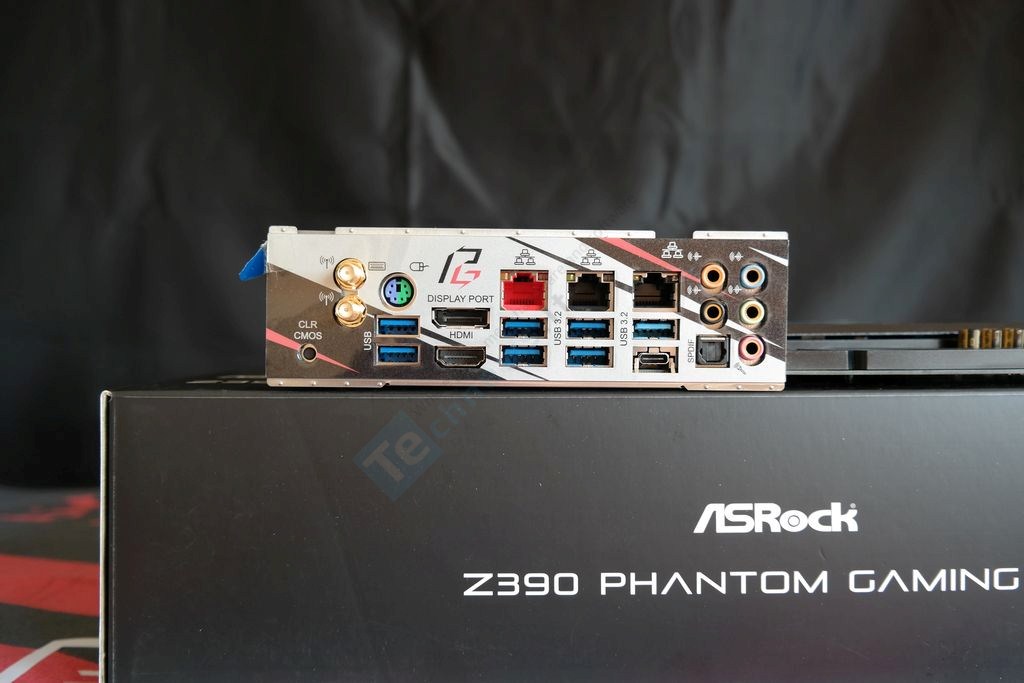

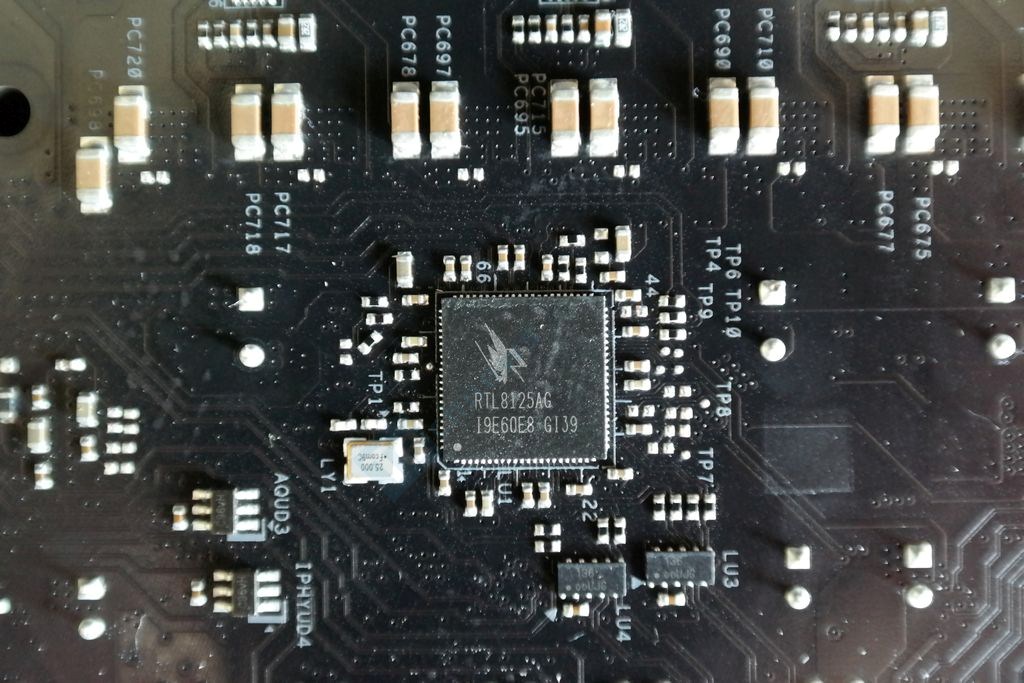

I/O panelė iškart turi pridėtą dangtelį. Sąsajų „Phantom Gaming X“ siūlo apsčiai: 4x USB 3.2 Gen 1 (5 Gb/s) ir 3x USB 3.2 Gen 2 (10 Gb/s) portai bei 1x USB 3.2 Gen 2 C tipo portas. Mažesnio pralaidumo portai valdomi Z390 mikroschemų rinkinio, o spartesniems panaudotas „ASMedia“ redriv’eris. Papildomai palikta senamadiška PS/2 jungtis. Raudona spalva pažymėtas RJ-45 tinklo portas pasižymi 2,5 Gbps pralaidumu ir yra susietas su „Realtek Dragon RTL8125AG“ moduliu. Juodai žymimi portai siūlo 1 Gbps pralaidumą ir yra varomi „Intel“ modulių, konkrečiai I219V ir I211AT. HDMI 1.4 versijos išėjimas tinka perduoti 4096×2160@30 Hz vaizdą, o DisplayPort 1.2 palaiko iki 4096×2304@60 Hz. Dviejų juostų (2,4/5 GHz) WiFi 6 tinklas palaiko 802.11ax standartą, MU-MIMO, BT 5.0 ir siūlo teorinę 2,4 Gbps spartą. Pagrindinei plokštei skirta portabili antena. Nustatymai BIOS’e anuliuojami patogiausiu įmanomu būdu – mažyčio mygtuko paspaudimu.
