„ASRock Z390 Phantom Gaming X“: kai už beveik viską nereikia atiduoti nei rankos, nei kojos

VRM grandinė

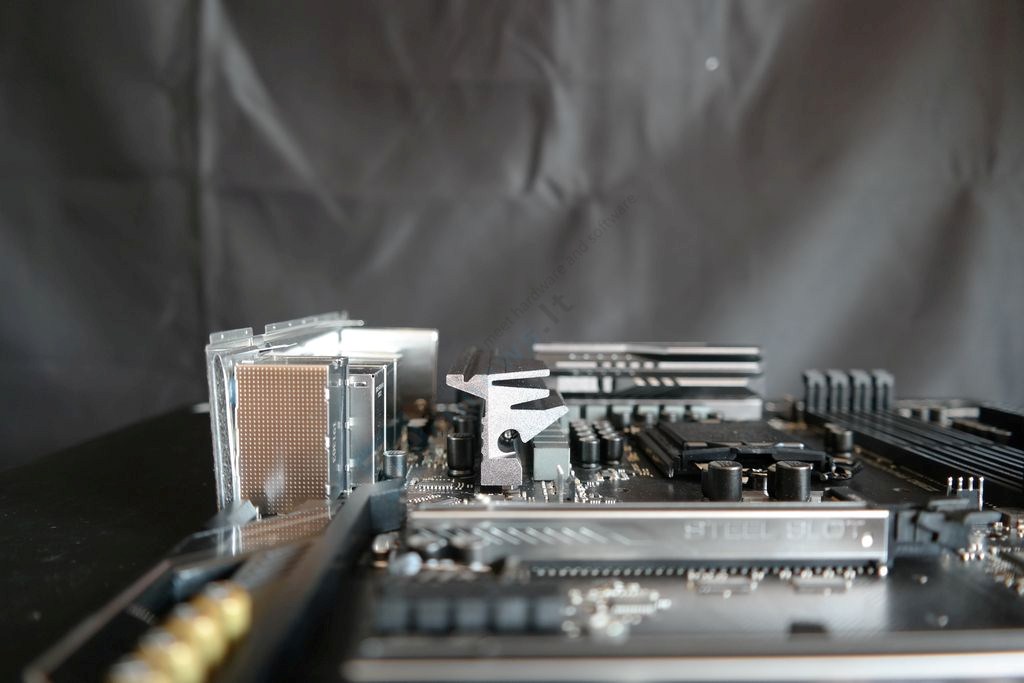

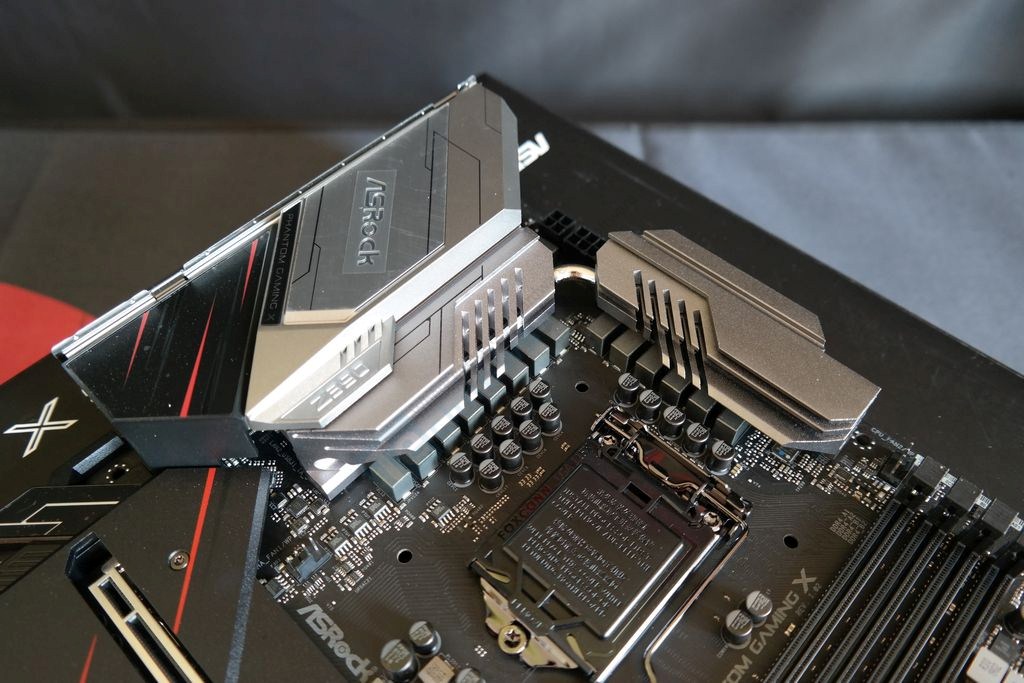

Dviejų dalių šilumos vamzdeliu sujungtas radiatorius labai primena matytą ant „Phantom Gaming 7“ VRM grandinės, tačiau tai nėra vienas ir tas pats radiatorius. „Phantom Gaming X“ naudojamas radiatorius yra mažiau porėtas, jo viduje nėra tiek daug tuščių ertmių, o „vidinė“ forma primena Z raidę. Galimai tai lemia mažesnį paviršiaus plotą, bet sulyginus svorius „Phantom Gaming X“ radiatorius yra nežymiai sunkesnis. Vietoje 165 gramų jis sveria 182 gramus. Kontaktas su galios blokais yra puikus, o I/O dangtelis uždengia tik labai mažą dalį radiatoriaus.

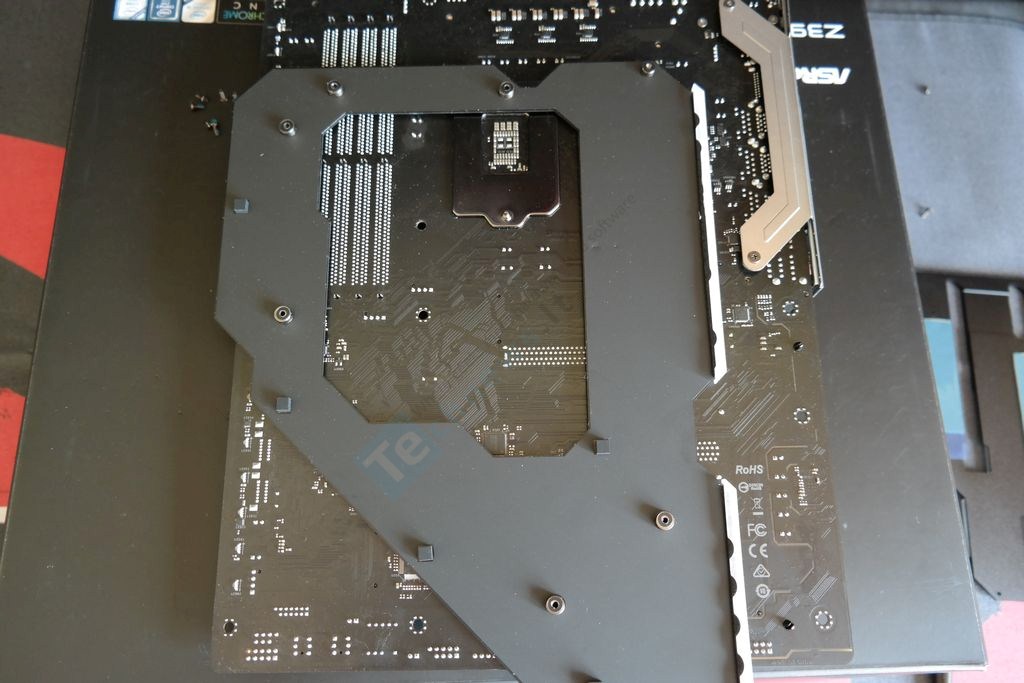

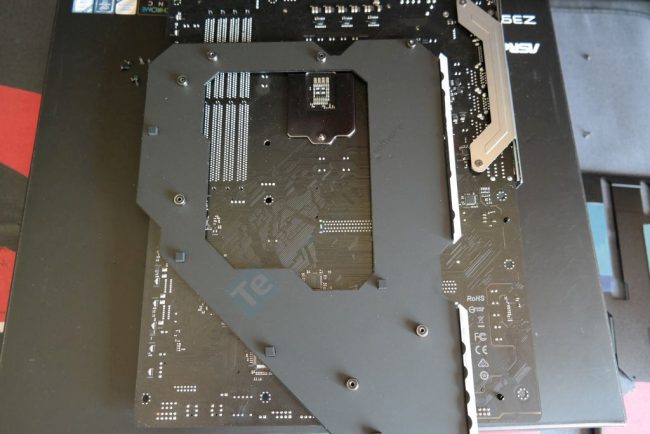

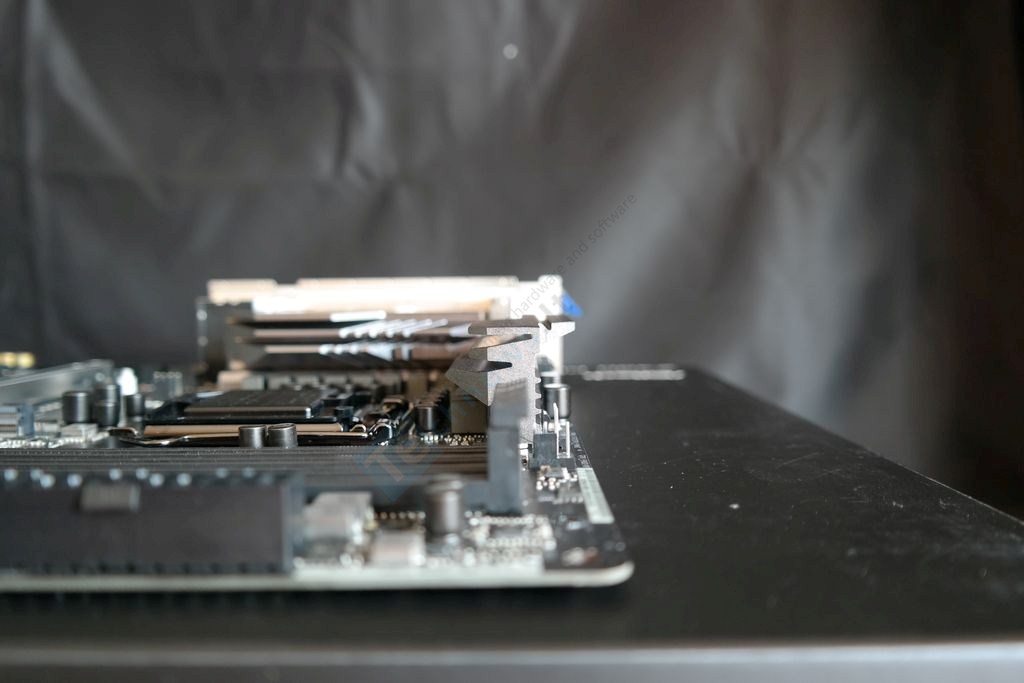

Nuėmus nugarinę plokštelę paaiškėja, kad ji atlieka tik estetinę funkciją (jos šone yra RGB juosta). Galbūt ji dar suteikia kažkiek tvirtumo, bet akivaizdus faktas, jog aušinimo funkcijos ji neatlieka, kadangi tarp jos ir montažinės plokštės nėra termo juostelės. Idealiomis sąlygomis toks sprendimas leidžia VRM grandinės temperatūrą sumažinti 5 – 10 °C.

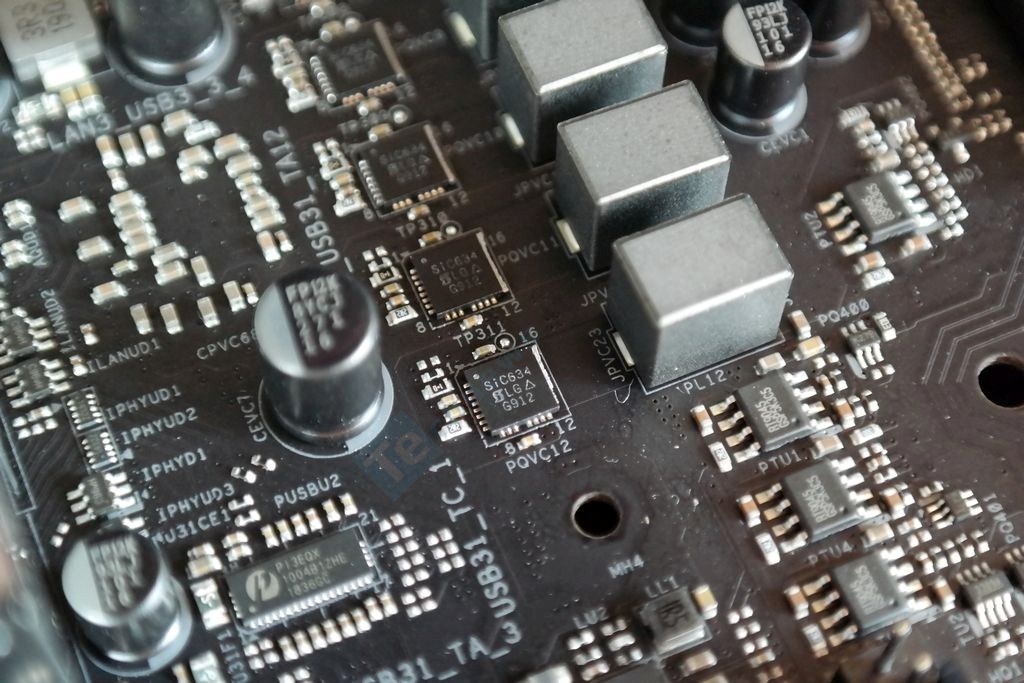

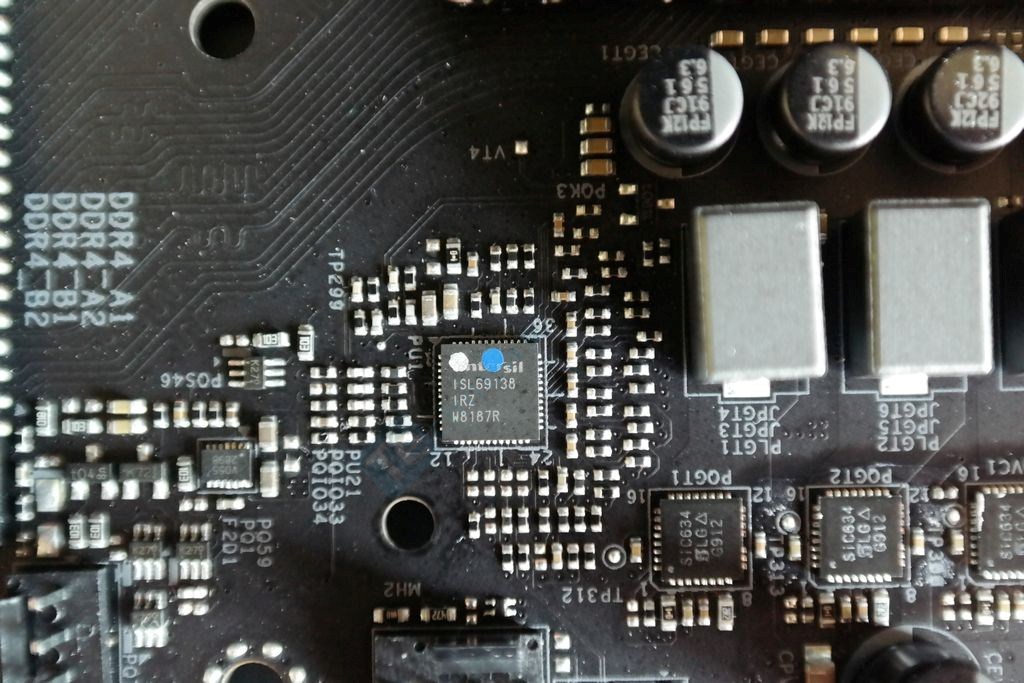

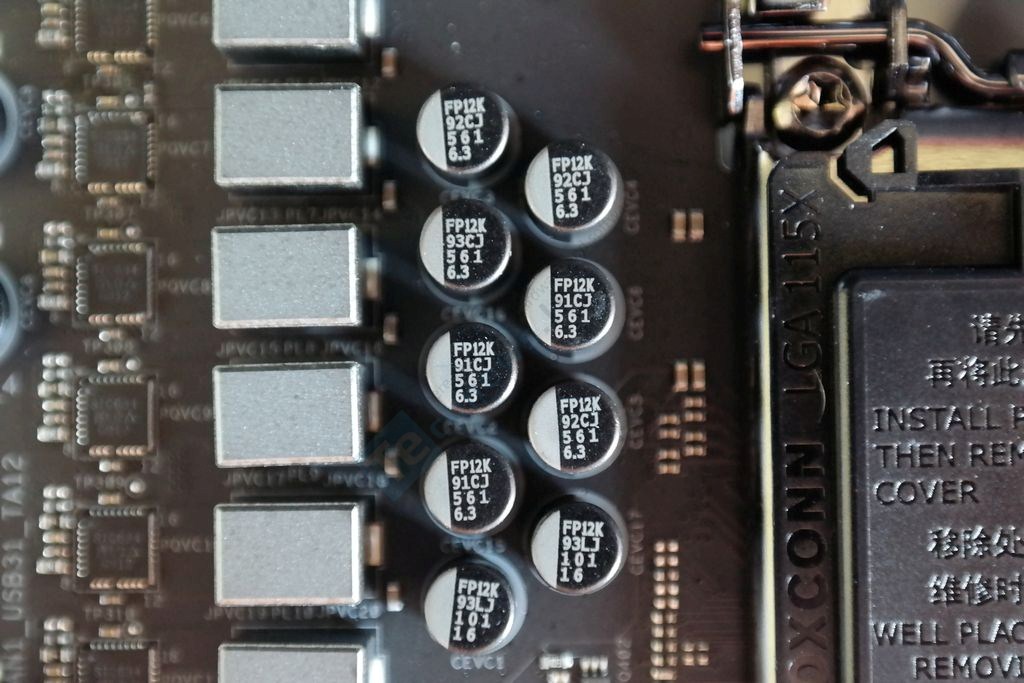

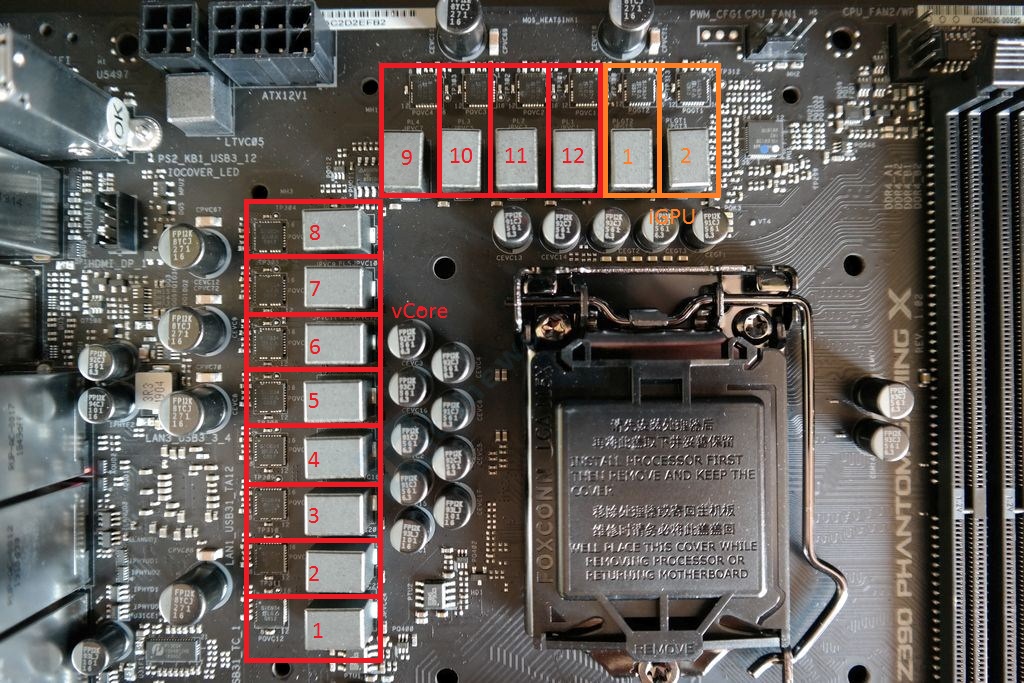

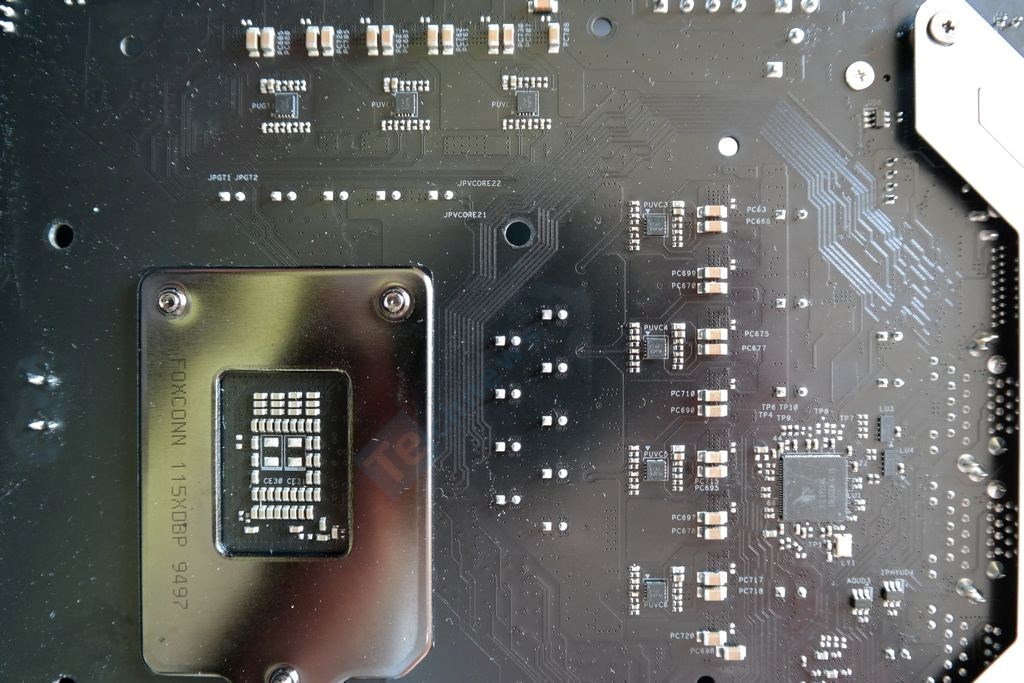

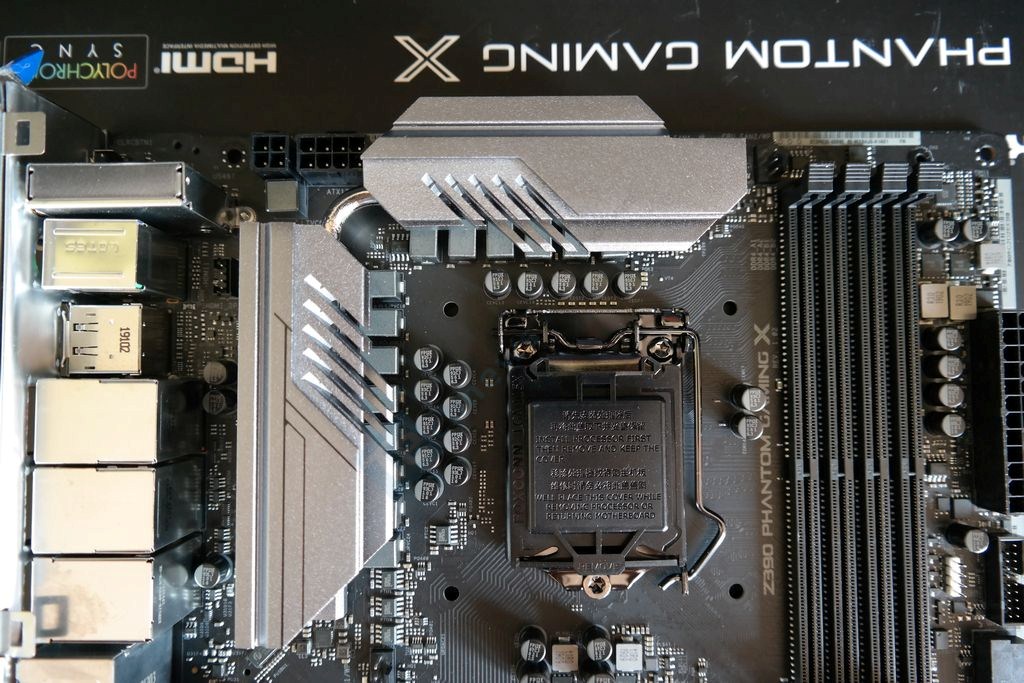

„Phantom Gaming X“ modelyje galima priskaičiuoti didesnį vCore fazių skaičių, nors PWM valdiklis ir patys galios blokai panaudoti tie patys. Taigi turime 7 kanalų ISL69138 valdiklį ir „Vishay SiC634“ (50 A) DrMOS galios blokus. VRM grandinėje matome 14 induktorių, o tai reiškia, kad norėdama teisingiausiu būdu sukurti 14-os fazių VRM grandinę „ASRock“ privalėjo naudoti dubliuotojus. Kitoje PCB pusėje randame 7x ISL6617 dubliuotojus: 6 iš jų tenka vCore daliai ir vienas iGPU daliai. ISL69138 valdiklis yra maksimaliai išnaudojamas ir dirba 6+1 režimu. Pagal paprastą matematiką vCore dalyje yra 12 fazių, o iGPU dalyje 2 fazės. vCore zona yra identiška „Aorus“ Z390 pagrindinėms plokštėms (pradedant „Aorus Pro“ modeliu). Skirtumas tas, kad „Gigabyte“ nebeplėtė iGPU dalies ir atsisakydama vieno papildomo ISL6617 dubliuotojo paliko joje 1 fazę. Kas galėtų turėti realios naudos iš papildomos iGPU fazės neįmanoma atsakyti. Taip pat negalime atsakyti, kuris radiatorius turi pranašumą (abiejų svoriai yra kone identiški), tačiau radiatoriui apkrova kaip ir truputį geriau paskirstyta „Aorus“ modelyje, nes kiekviena radiatoriaus dalis gauna po identišką skaičių vCore galios blokų. Filtravime dalyvauja 12K reitingą turintys „Nichicon“ polimeriniai kondensatoriai.
