„ASUS ROG Strix B660-G Gaming WiFi“ daro šią sistemą unikalia: gidas, kaip spartinti non-K „Alder Lake“ procesorius (su „Kingston“ ir „Deepcool“)

Bandome spartinti visą komplektą, LS720 palyginimas su Corsair iCUE H150i Elite LCD, spartos rezultatai

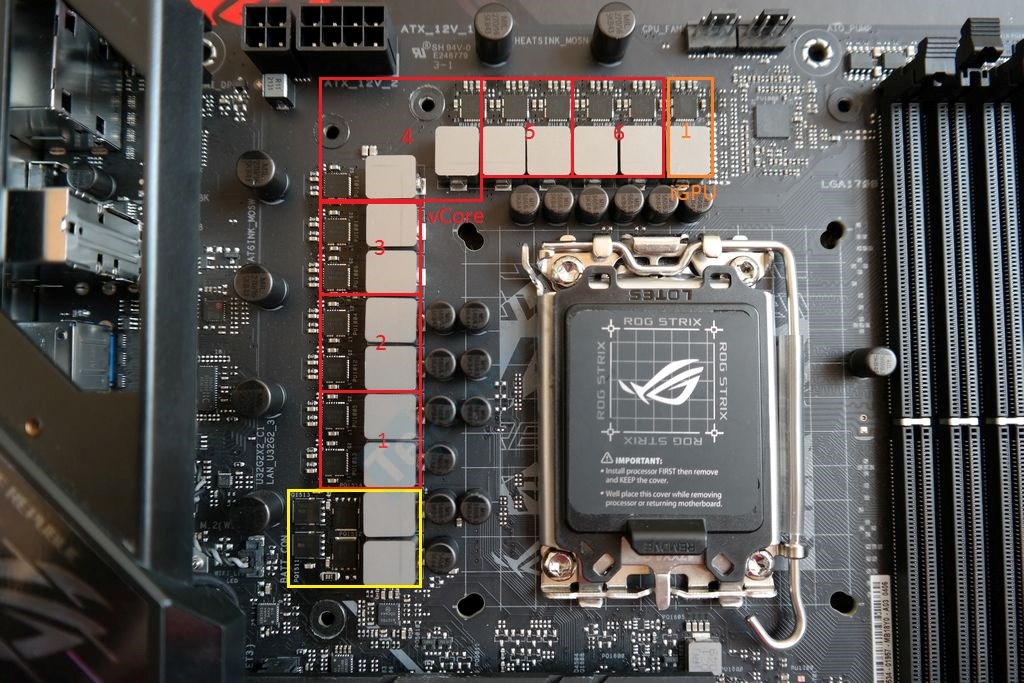

Spartinimui reikalingas solidus VRM bei egzistuojantis grandinės termo daviklis. Abu dalykus ROG Strix B660-G Gaming WiFi, galima sakyti, turi. vCore dalis sudaryta iš 12-os Twin fazių. Iš esmės tikrų fazių, kurios turi dvigubą skaičių induktorių bei MOSFET tranzistorių, čia yra šešios. 50 A stiprio „Vishay“ SiC654 tranzistoriai priskiriami taupiems sprendimams dėl neypatingai aukšto efektyvumo, tačiau pasirūpinus atitinkamu aušinimu savo darbą atlieka net mažiau idealiomis sąlygomis. iGPU dalyje turime vienintelį SiC643 galios bloką. Labiausiai pataupyta CPU VCCAUX dalyje, kurioje netgi matome atskirus viršutinį ir žemutinį MOSFET’us. Reikia sutikti, kad čia taupyti tikrai buvo galima. Viską prižiūri 10 fazių galintis palaikyti ASP2100 PWM valdiklis. Po pervadintu ASP2100 vardu slepiasi „Richtek RT3628AE“.

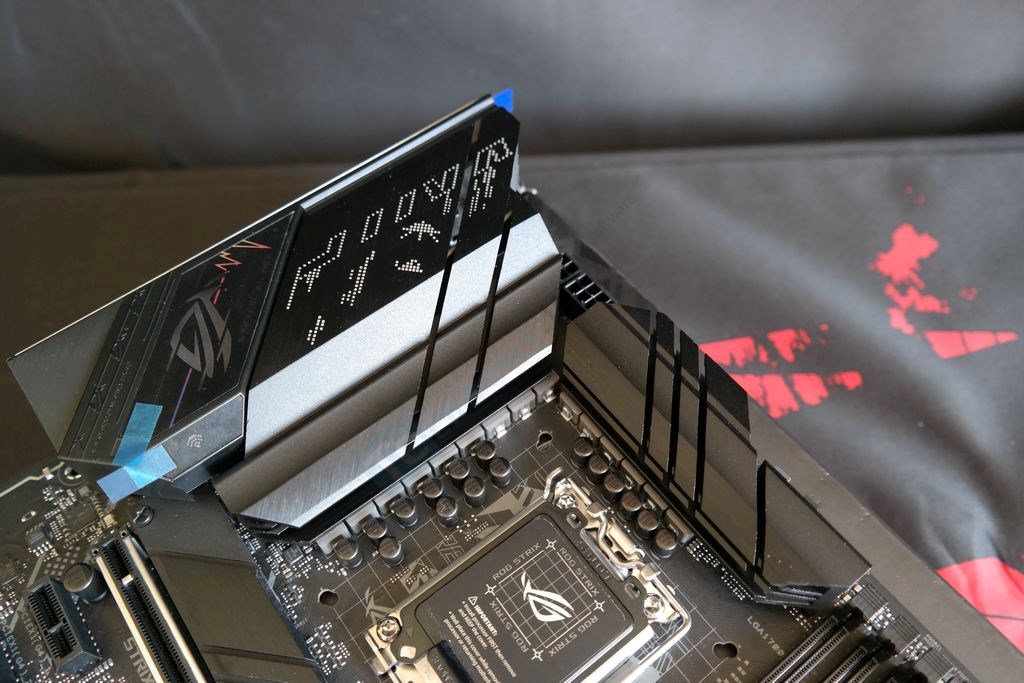

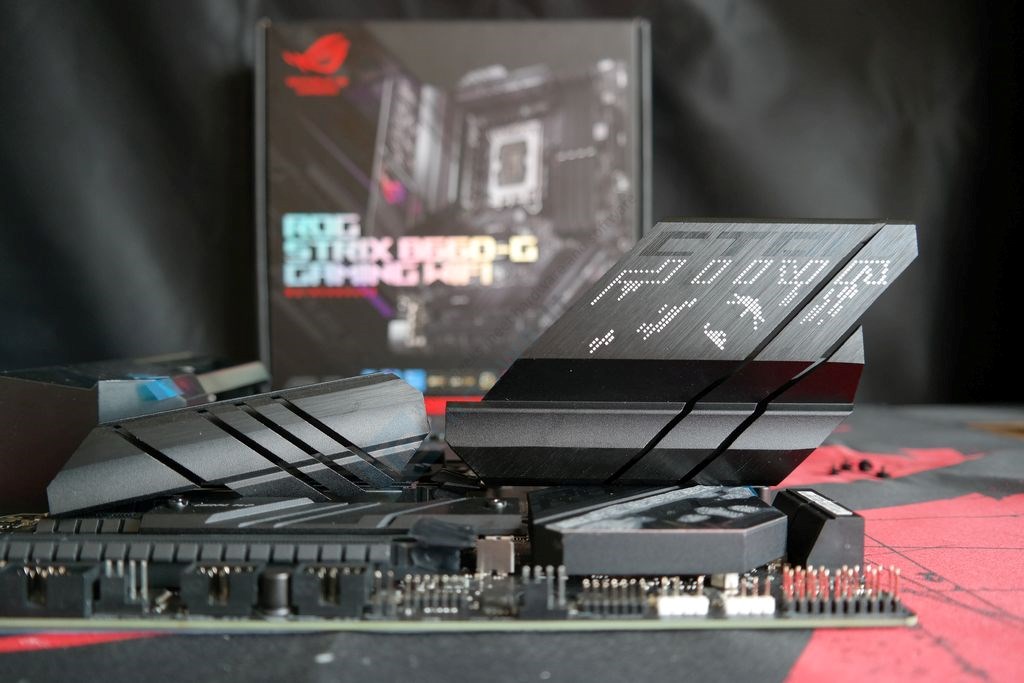

VRM grandinė aušinama dviejų dalių radiatoriumi. Didysis sveria 184 gramus ir perdengia didesnę dalį I/O zonos. Mažesnysis taip pat sveria virš 100 gramų. Radiatorių paviršius šiek tiek banguotas, yra įpjovų. Aušinimas atrodo adekvatus ir visa visuma turėtų be problemų laikyti mūsų spartinimą.

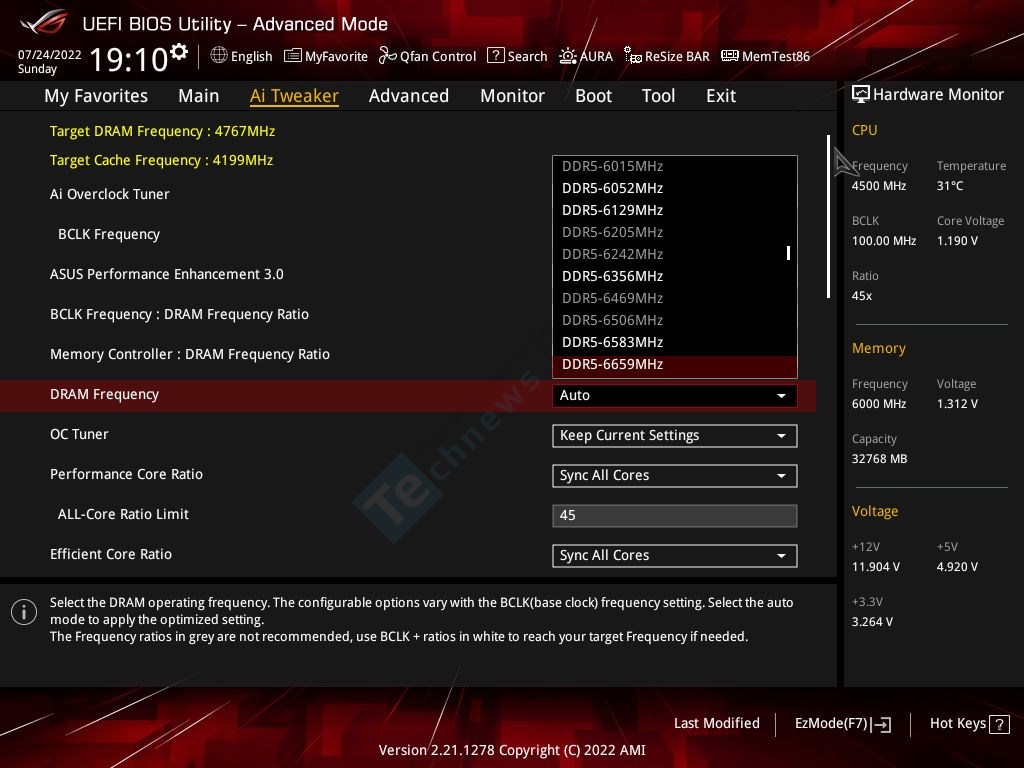

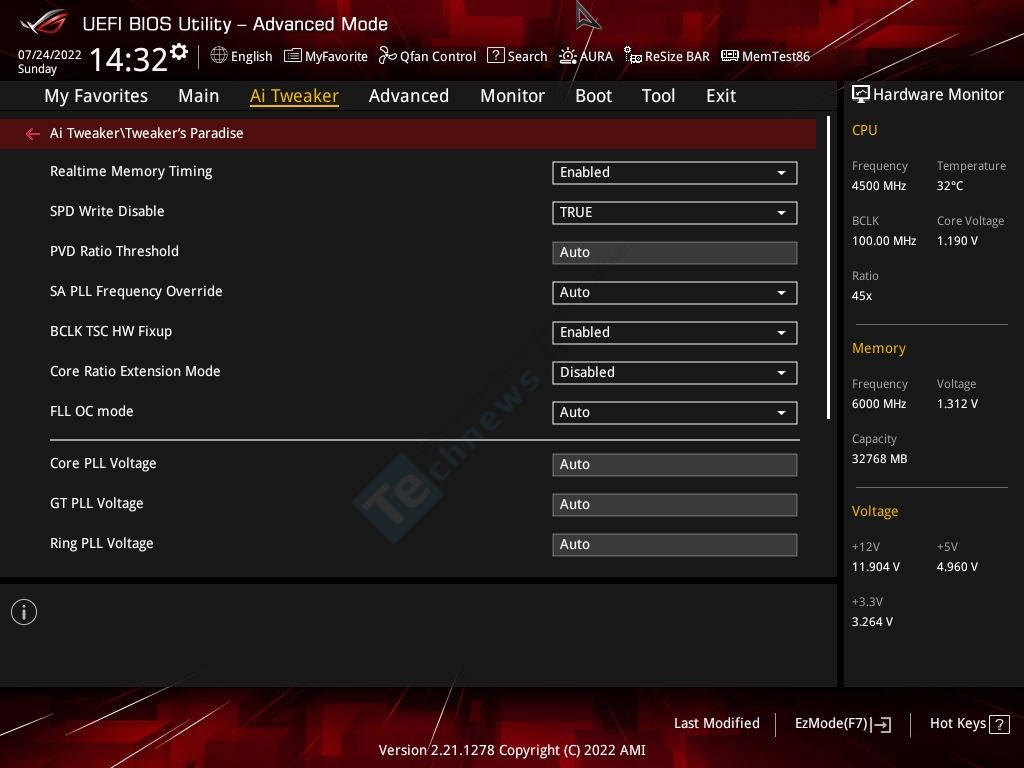

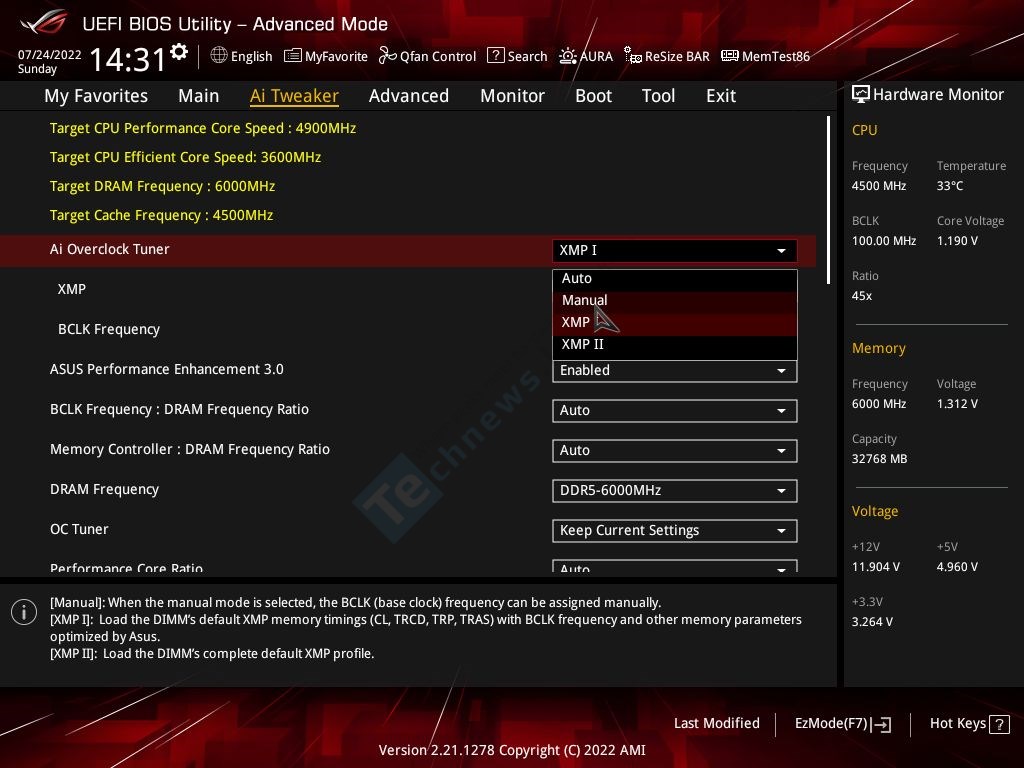

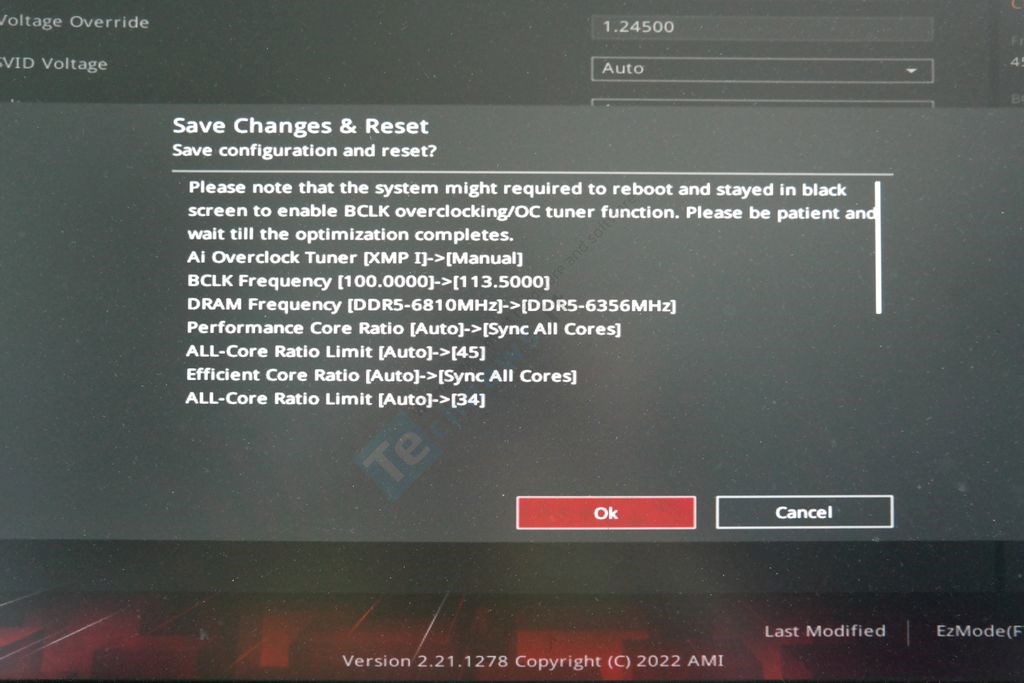

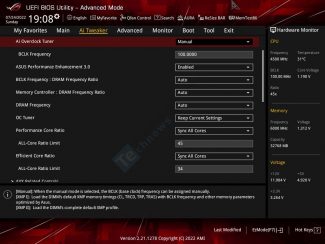

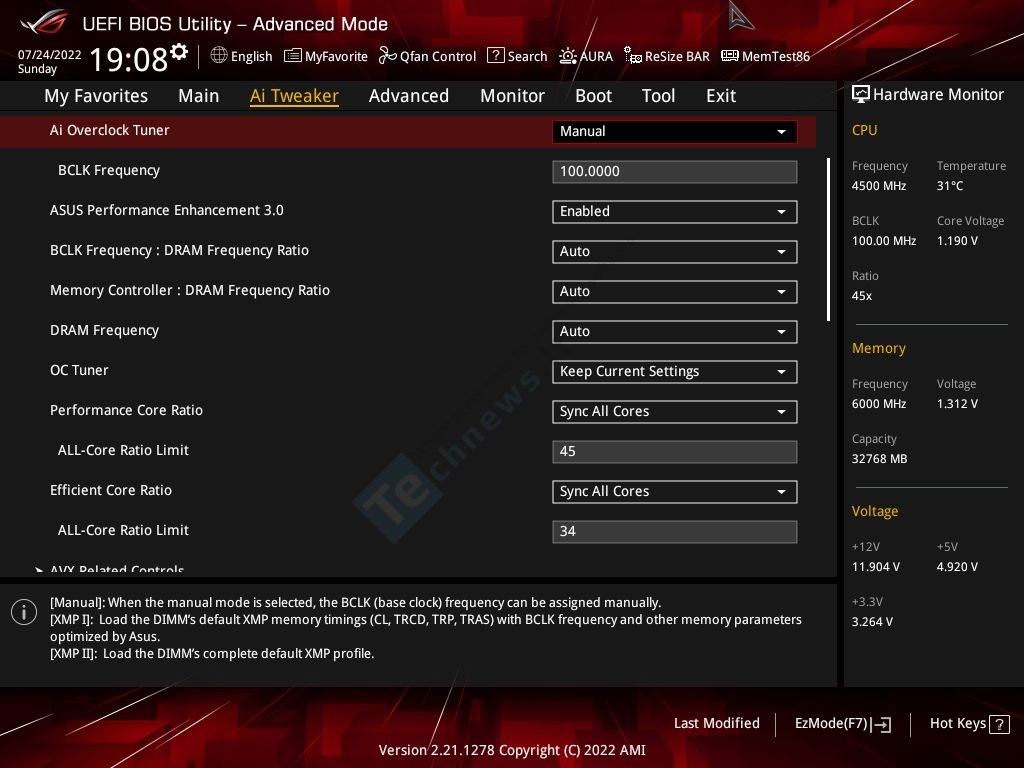

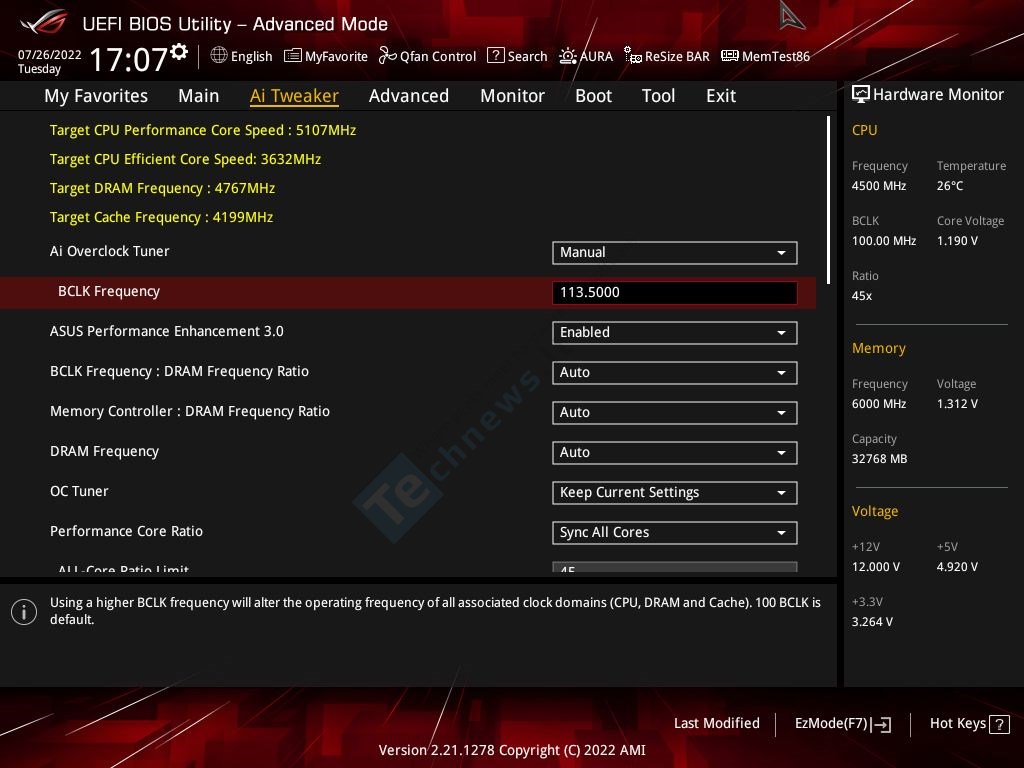

Senesnėse UEFI BIOS versijose, Tweaker’s Paradise blanke, egzistavo nustatymas Enable BCLK OC. Dabar jo nebelikę ir užtenka AI Overclock Tuner laukelyje pasirinkti manual parinktį. i7-12700(F) procesoriaus P branduolių dažnio maksimalus daugiklis 45x, E branduolių – 34x – šias vertes kartu su sync all cores sužymime atitinkamuose laukeliuose. Mūsų tikslas pasiekti ~5,1 GHz, todėl tam reikia padidinti BCLK magistralės dažnį iki 113,5 MHz (leidžiami žingsneliai kas 0,5 MHz).

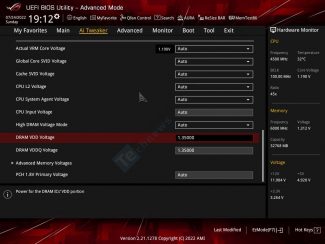

Kadangi AI Overclock Tuner laukelyje pasirinktas ne XMP profilis, o manual parinktis, rankiniu būdu reikia suvesti turimos operatyvios atminties darbinę įtampą, vėlinimo laikus ir pasirinkti atitinkamą dažnį jau pakoregavus BCLK iki 113,5 MHz. Išlaikomas Gear 2 režimas, kuriam būdingas santykis 2:1. Tai reiškia, kad atmintis dirba dvigubai spartesniu dažniu už procesoriuje esantį atminties valdiklį. 113,5 MHz BCLK dažnis ir 45x daugiklis P branduoliams leis veikti 5107,5 MHz dažniu (113,5 x 45). Atskirai spartindami „Fury Beast RGB“ atmintį išsiaiškinome, kad prie gamyklinių CL40 galimas stabilus 3200 MHz dažnis.

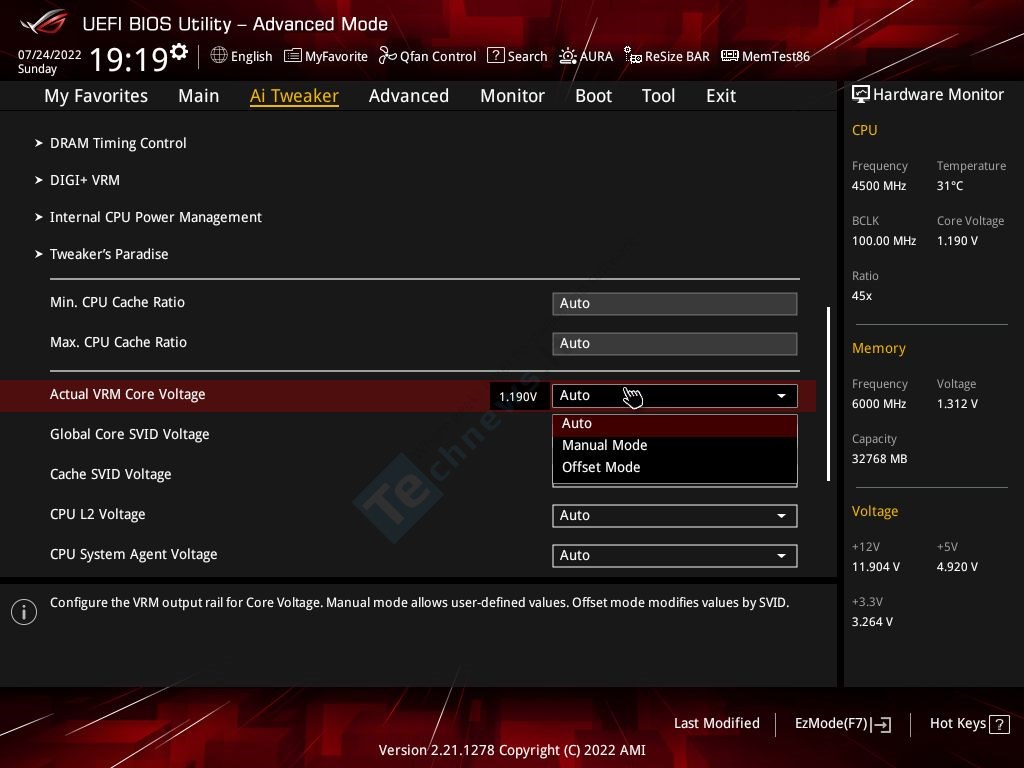

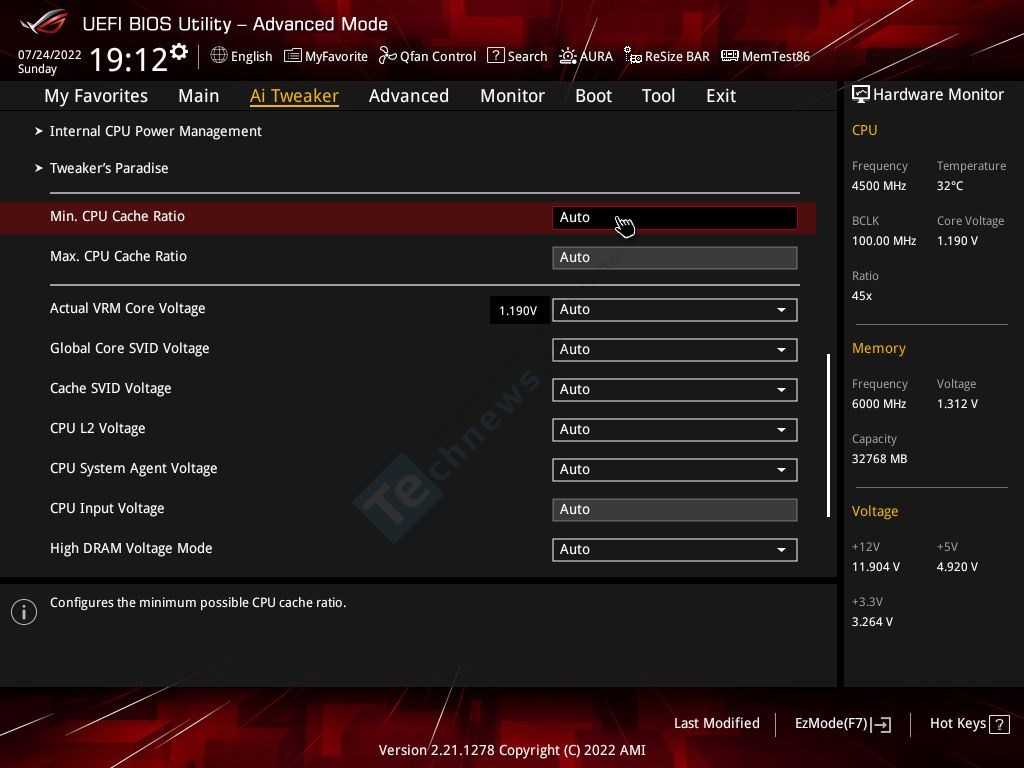

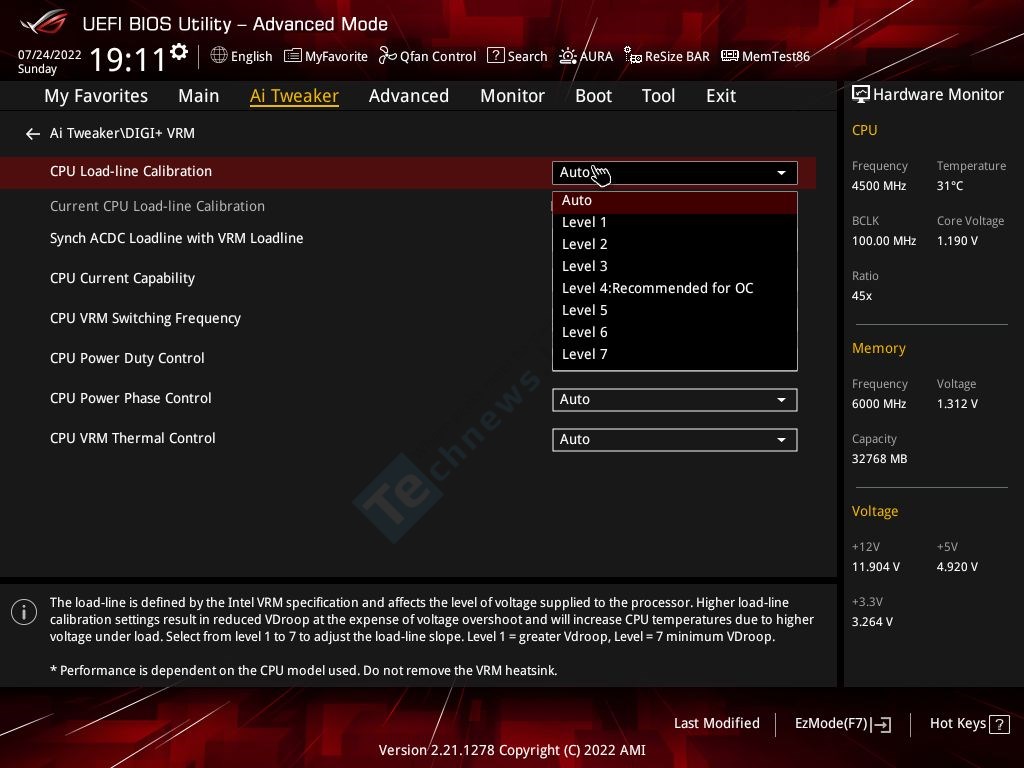

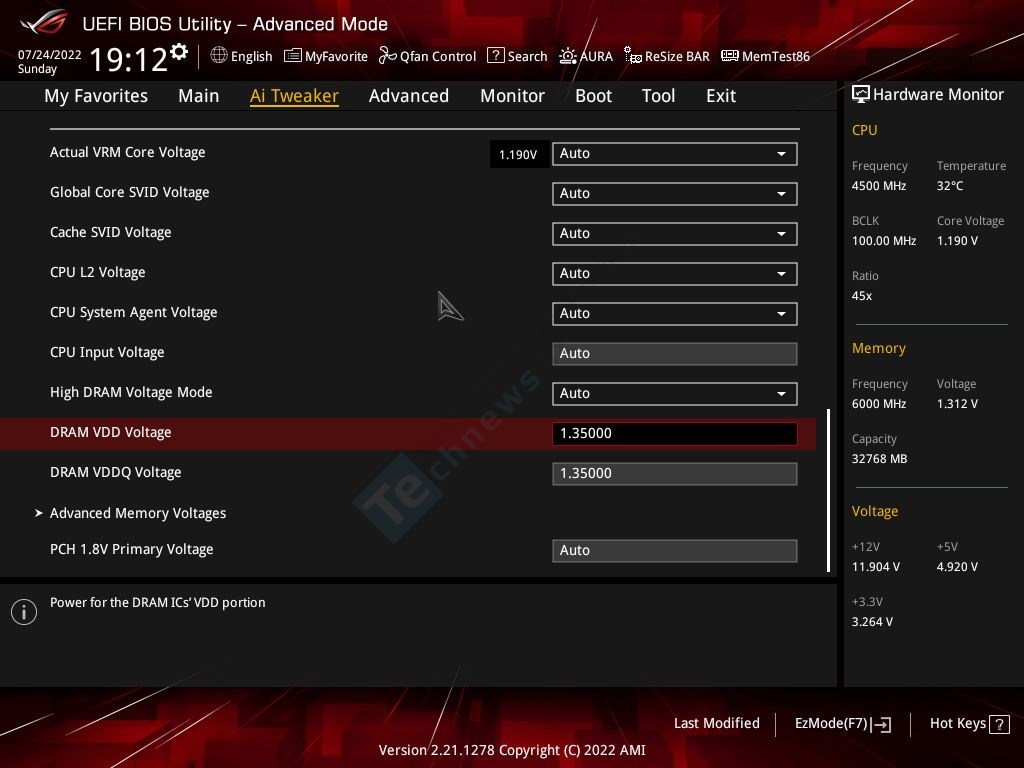

Koreguoti CPU Cache Ratio arba kitaip ring magistralės, nuo kurios priklauso komunikacijos laikas tarp atskirų branduolių ir įvairaus lygmens spartinančios atminties, daugiklio nėra ko, nors maksimalus leidžiamas daugiklis yra 49x. Neatjungus E branduolių apkrovos metu maksimalus daugiklis atsiremia į 36x. Net ir dėl tokios specifikos, pakėlę BCLK iki 113,5 MHz gausime 4086 MHz dažniu dirbančią ring magistralę. Atsižvelgus, kad „Alder Lake“ procesorių ring magistralės lubos 4,3-4,4 GHz, nesame taip toli. 5,1 GHz dažnį pabandysime pasiekti duodami 1,25 V įtampą. Actual VRM Core Voltage nustatymas BIOS’e atitinka visų branduolių ir ring magistralės įtampą. Įtampa keičiama 0,005 V žingsneliais. Taikydami 1,245 V + LLC7 (griežčiausia parinktis) apkrovos metu gauname realią 1,251 V vCore įtampą.

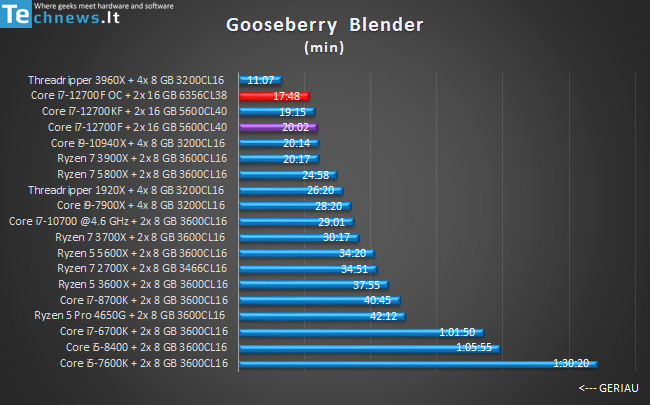

Tam, kad būtų galima objektyviau įvertinti naująją „Deepcool“ AIO sistemą, jai teks pasivaržyti su kita 360 mm sistema – „Corsair iCUE H150i Elite LCD“. Abu kartus leidžiant „Goosberry“ modeliavimo sceną (trukmė ~17 min) P Core 5 buvo karščiausias iš visų branduolių. Jo pikinė temperatūra aušinant su LS720 siekė 78 °C, su H150i Elite LCD – 76 °C. To paties branduolio vidutinė temperatūra su „Corsair“ AIO buvo 3 °C mažesnė. Kitų Performance branduolių vidutinė temperatūra skyrėsi dvejais laipsniais pagal Celsijų. Abu AIO nėra kurtinančiai garsūs: maksimaliais sūkiais LS720 skleidžia 44,8 dBA, kai H150i Elte LCD yra šiek tiek tylesnis – 44 dBA triukšmo.

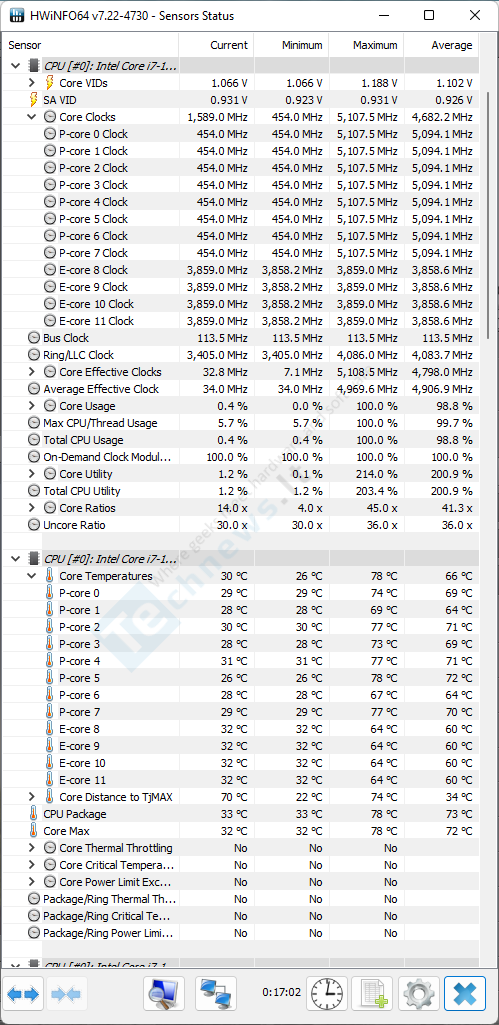

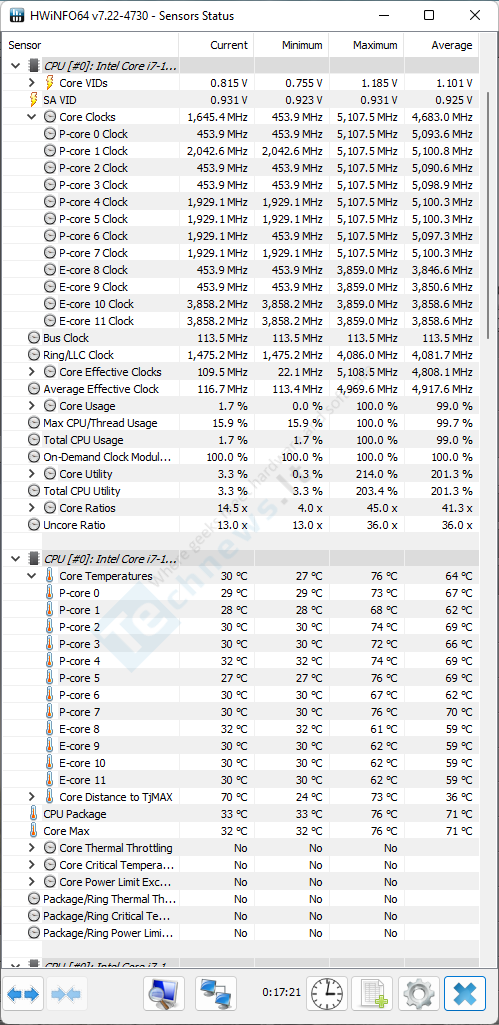

      LS720 (3x 2250 RPM @44,8 dBA)           H150i Elite LCD (3x 2000 RPM @44 dBA)



Suvienodinus triukšmo lygį iki ~32,5 dBA abiejų AIO sistemų efektyvumas krito per 7 °C, taigi turime tų pačių 2 °C skirtumą („Corsair“ naudai) tarp P Core 5 pikinių temperatūrų. Visgi žvelgiant į kitų P branduolių vidutines temperatūras skirtumas sumenkęs iki paklaidos lygį atitinkantį 1 °C arba aušinimo efektyvumas visiškai išsilyginęs.

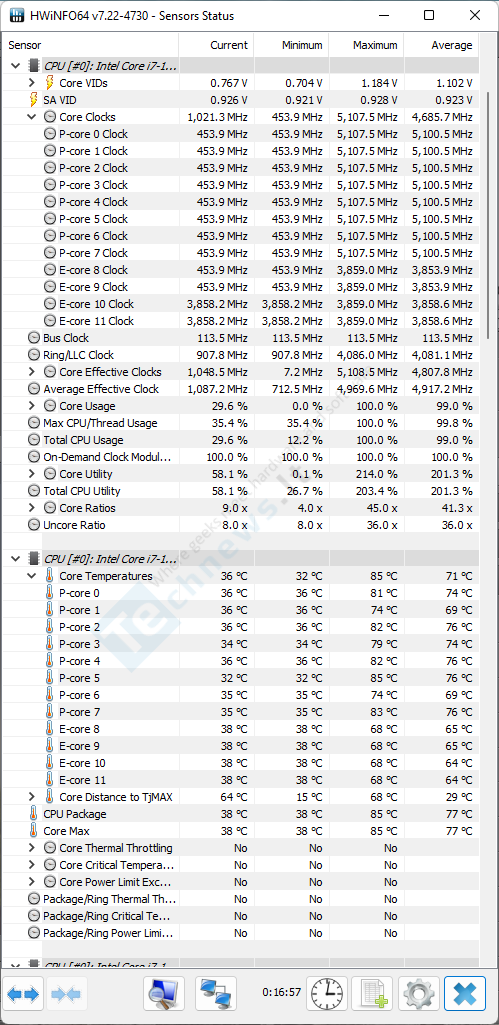

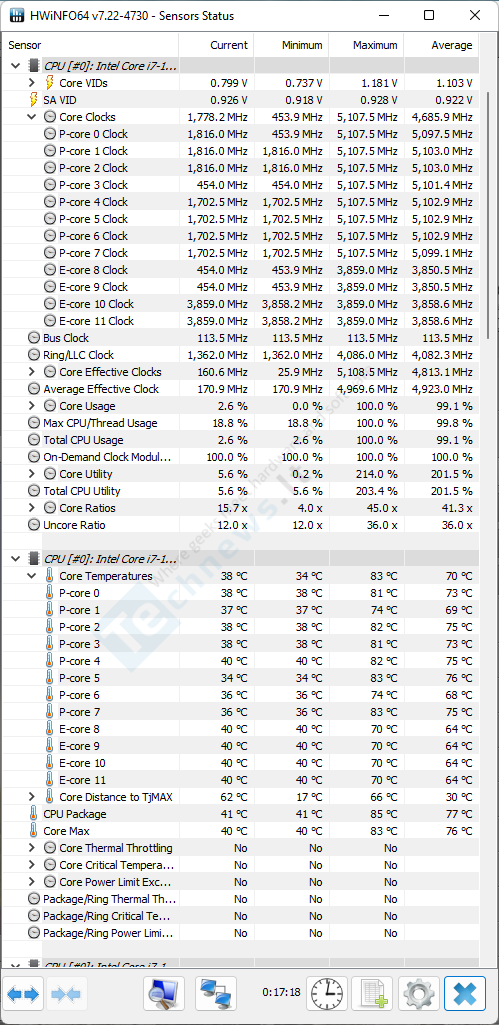

           LS720 (3x 1200 RPM @32,4 dBA)           H150i Elite LCD (3x 1150 RPM @32,3 dBA)

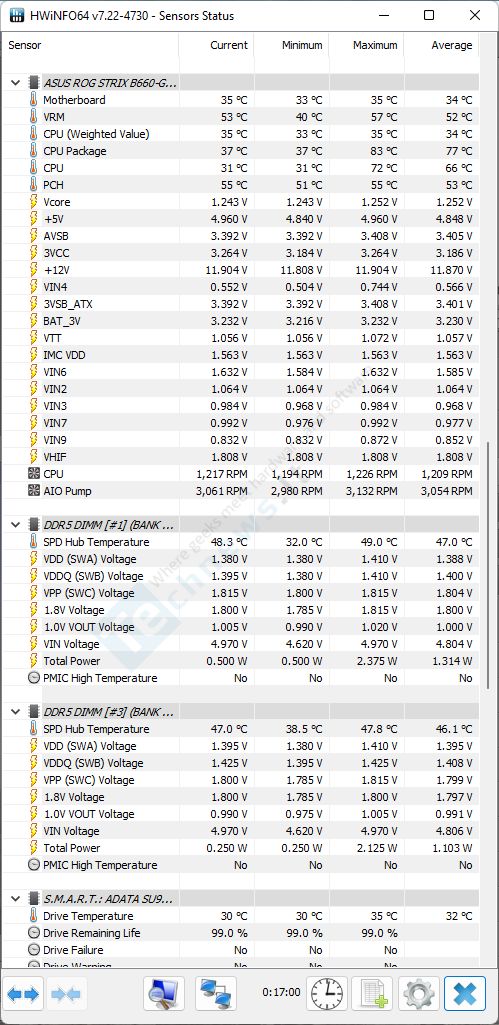

Galiausiai patikriname VRM grandinės temperatūrą. Maksimali 57 °C temperatūra parodo, jog esame visiškai saugūs ir vCore įtampa galėtų būti didinama dar labiau.

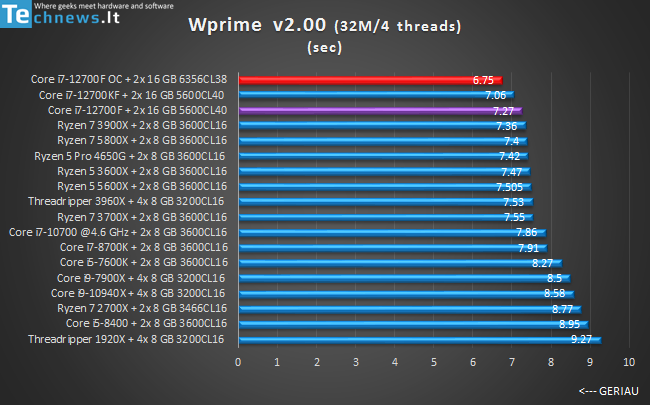

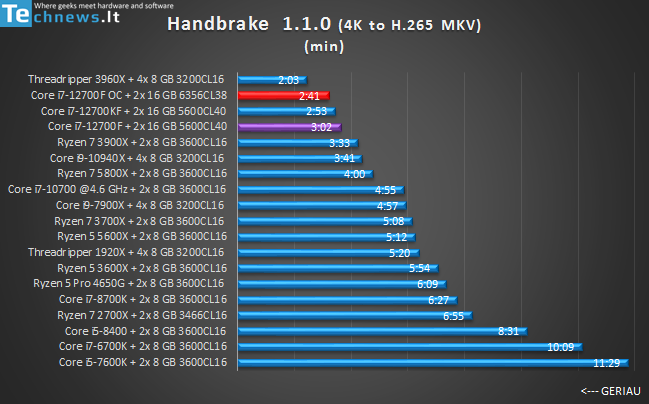

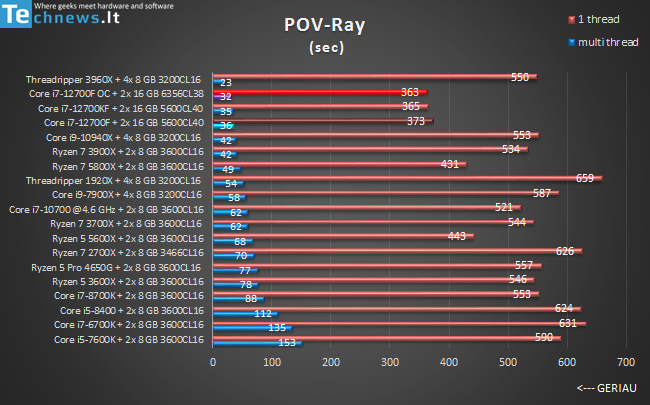

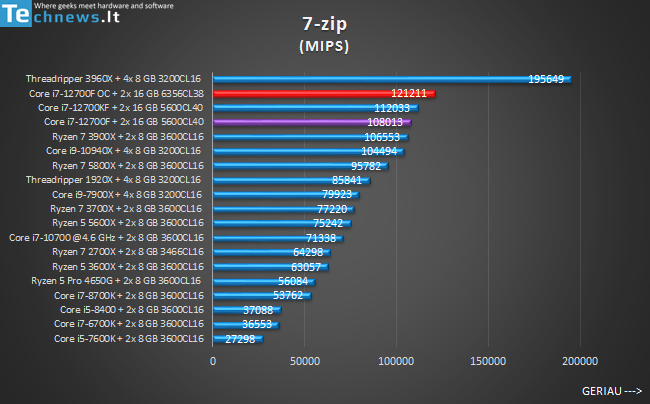

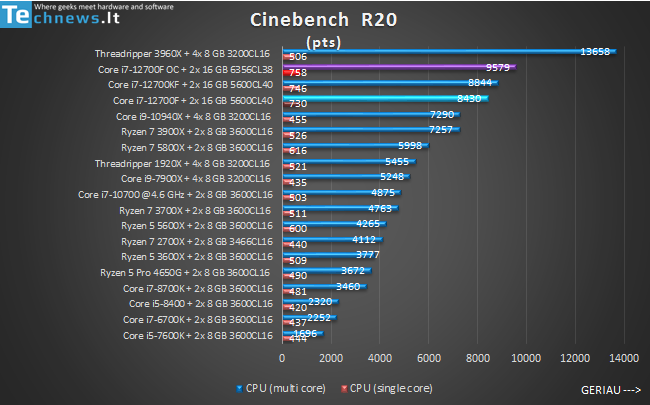

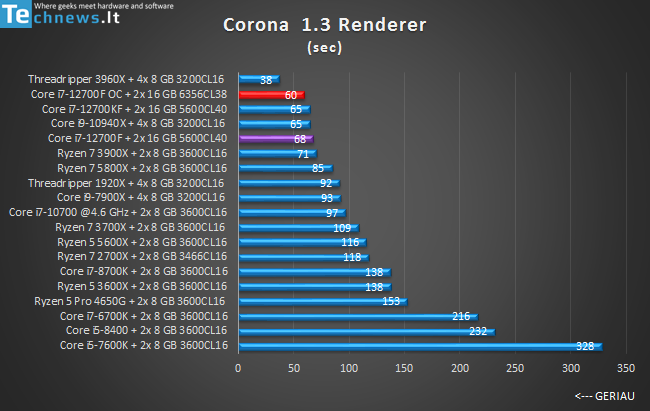

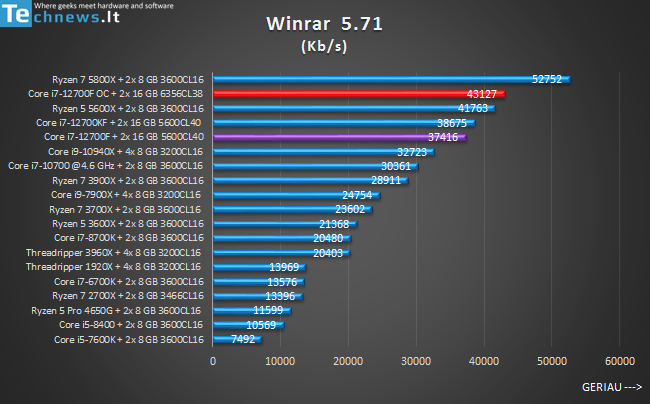

• Testai kartojami 3 kartus, išvedamas vidurkis
• „Alder Lake“ procesoriai naudojami kartu su „Windows 11“
