„Gigabyte Z390 Aorus Pro“: ydinga, bet stipri paraiška

Iš premium segmento nužengusi VRM grandinė

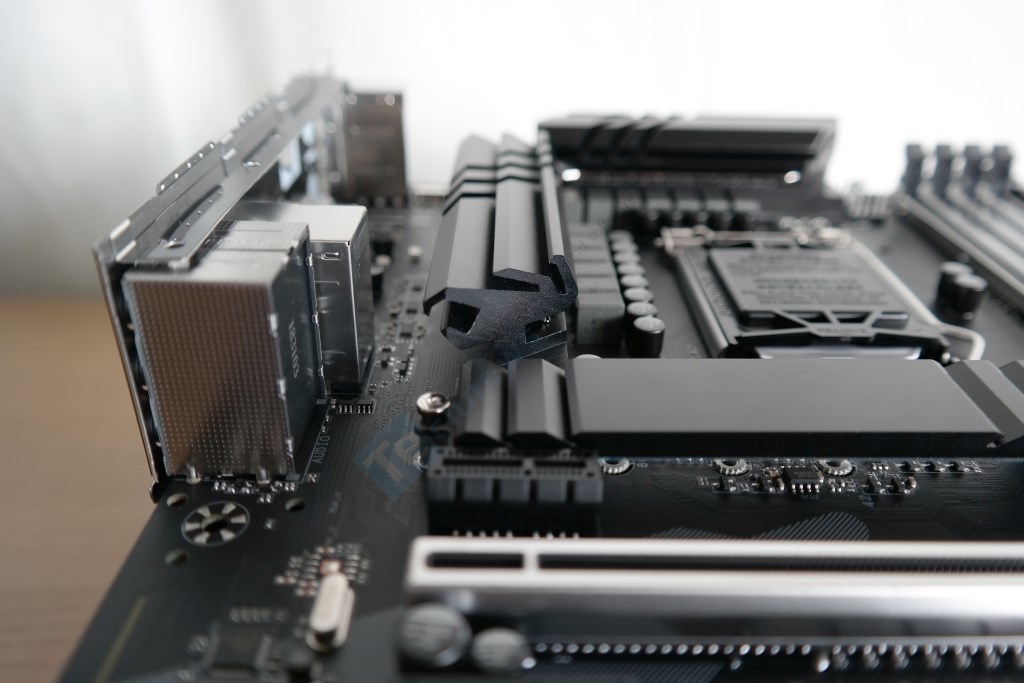

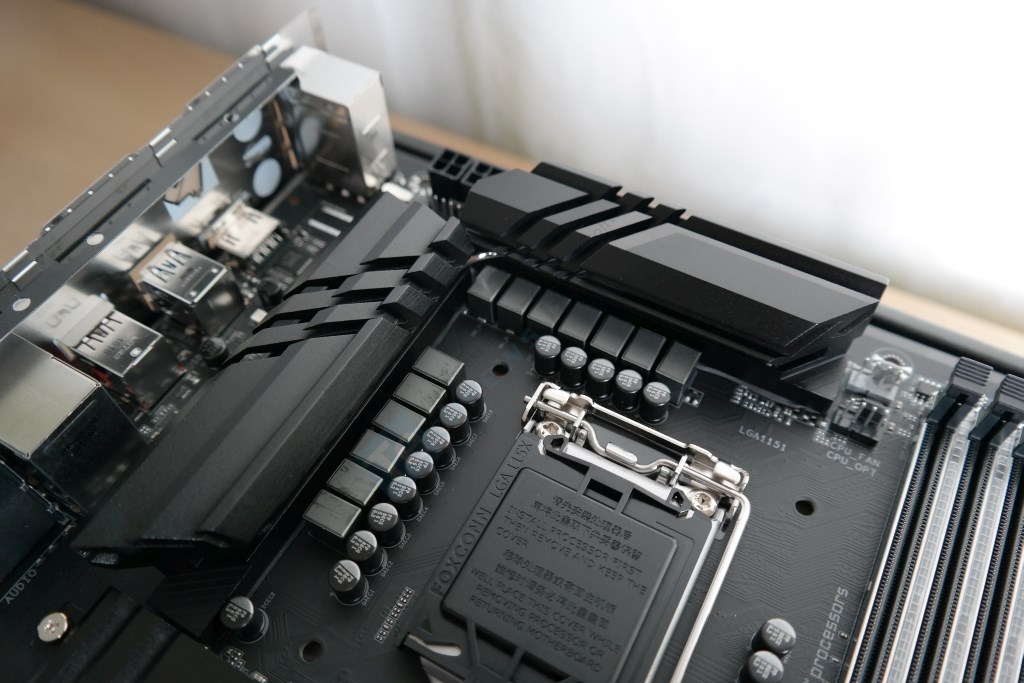

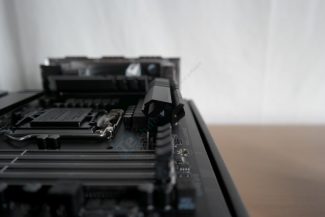

Nuėmus agresyviai VRM radiatoriaus nedengiantį I/O zonos plastmasinį dangtelį galima nuodugniau pažiūrėti į aušinimą. Dviejų dalių radiatorius yra aiškiai sujungtas karščio vamzdeliu ir turi po trejetą gilių įpjovų. Žiūrint iš šono radiatoriaus formai netrūksta pavingiavimų – taip „Gigabyte“ didina paviršiaus plotą. Struktūra bendrai sveria 182 gramus. Antra vieta po „Taichi Ultimate“ (245 g), aplenkiant ROG Maximus XI Gene (157 g) ir ROG Strix Z390-E Gaming (96 g + 60 g).

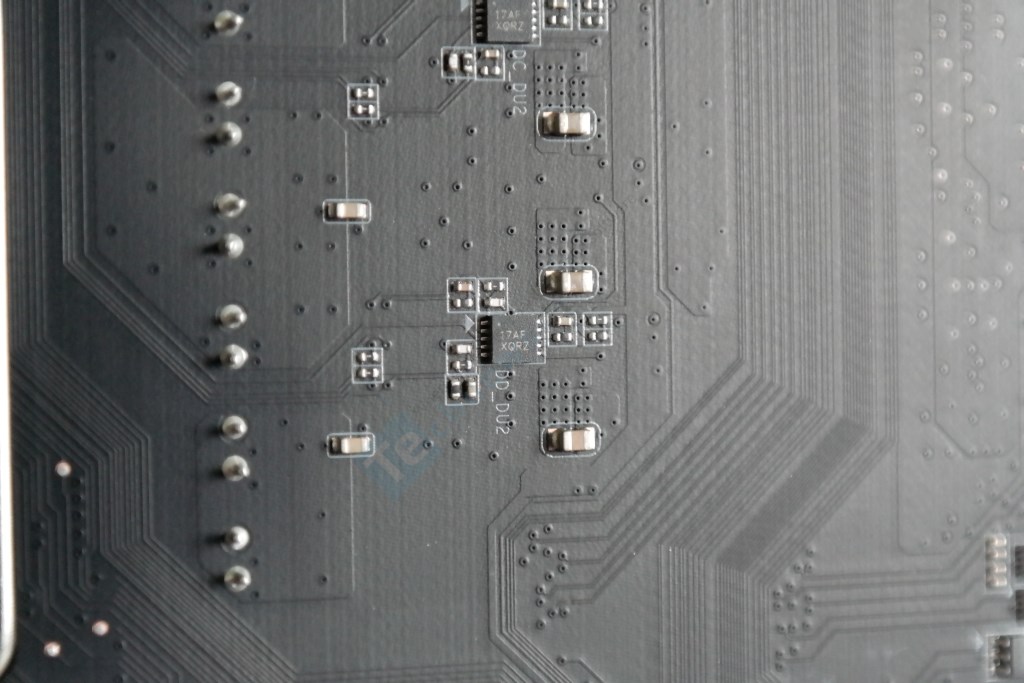

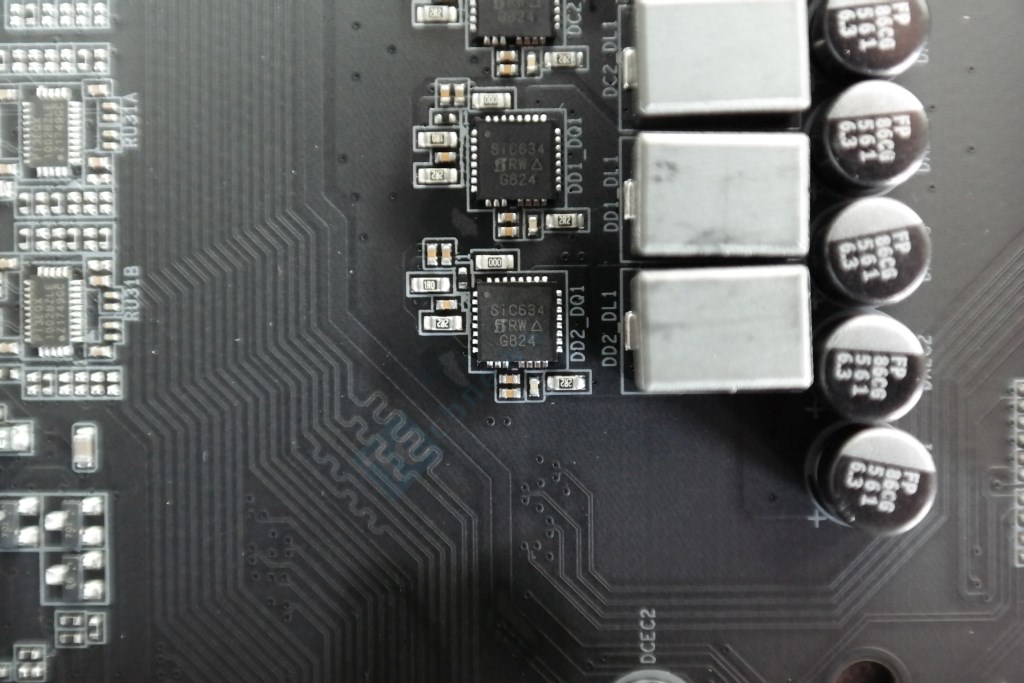

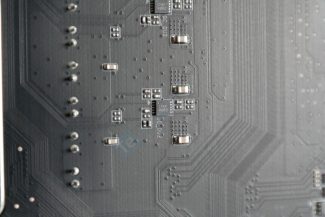

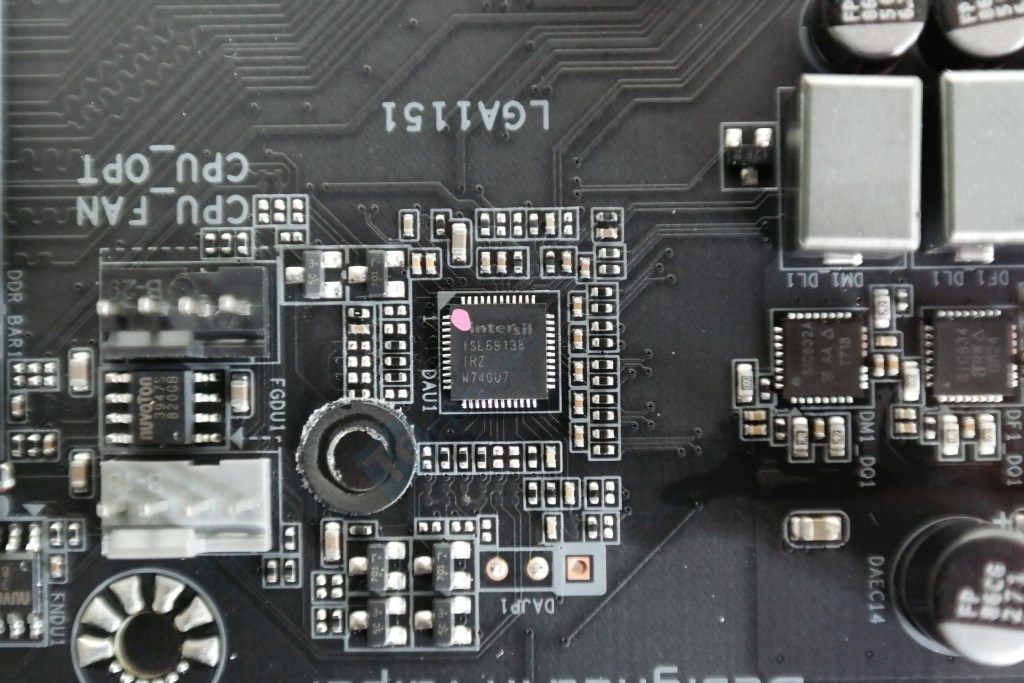

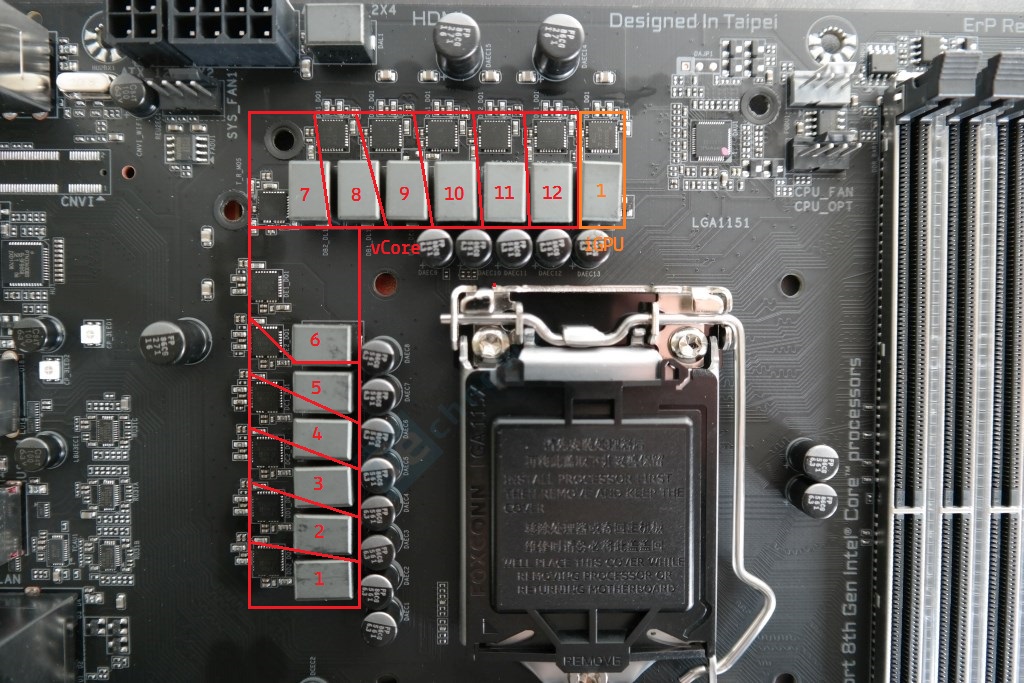

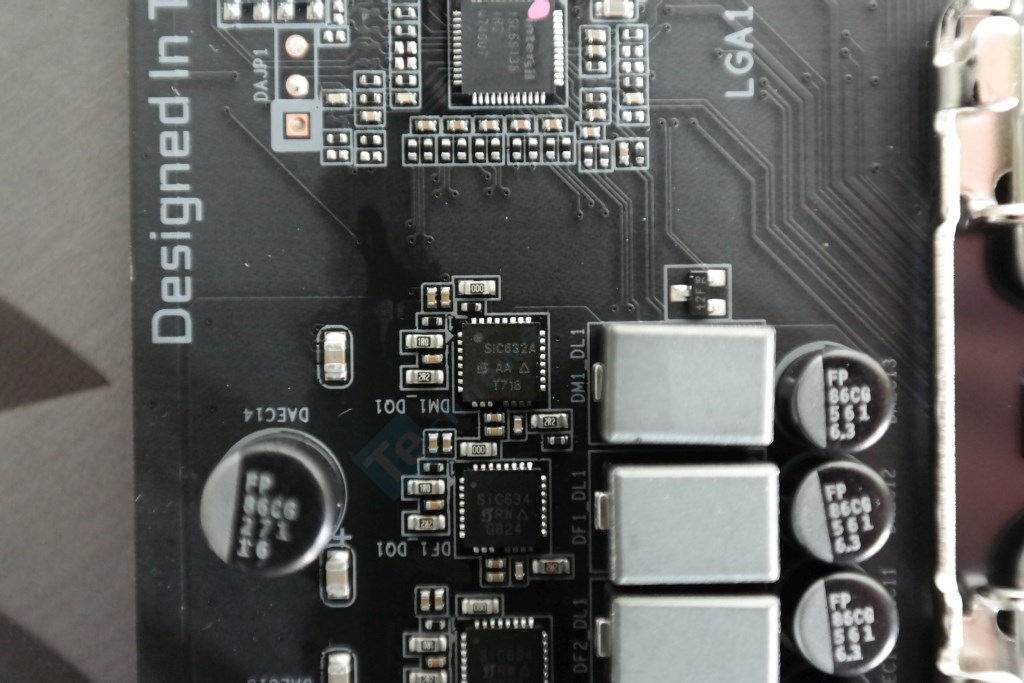

VRM grandinė turi trylika induktorių ir mes privalome pasidžiaugti, kad vCore dalis sudaryta dvylikos fazių, o iGPU iš vienos fazės. PWM valdikliu pasirinktas „Intersil“ gamybos ISL69138 lustas, dirbantis 6+1 režimu. Kadangi vCore dalis sudaryta iš dvylikos fazių, o valdiklis tiekia tik šešis kanalus, yra reikalingi dubliuotojai. „Gigabyte“ pasirinko to pačio gamintojo ISL6617 dubliuotojus, kurių šešis matome kitoje PCB pusėje. ISL6617 yra labai pažangūs dubliuotojai. Vienas prižiūri du galios blokus ir jeigu viename iš jų srovė yra mažesnė, dubliuotojas pasistengs šį parametrą suvienodinti, kas leidžia tolygiai paskirstyti apkrovą ir padidinti VRM grandinės efektyvumą. Kita unikali ISL6617 savybė yra ta, kad šie dubliuotojai geba visiškai išsijungti, aktyvių fazių skaičių sumažinant nuo dvylikos iki šešių, tačiau ši savybė tikrai nėra aktyvuota šioje „Aorus“ pagrindinėje plokštėje ir nelabai tikėtina, kad bet kurioje kitoje. vCore dalyje stovi „Vishay“ gamybos SiC634 DrMOS galios blokai, kurių kiekvieno stipris siekia 50 A. iGPU dalyje SiC634 yra pakeistas į SiC632A galios bloką. Patys galios blokai nėra kažkuo išskirtiniai, tačiau paskaičiavus VRM grandinės efektyvumą gauname įspūdingus skaičius. Prie 200 A (1,3 V) VRM grandinė sukurs vos 18,5 W šilumos. Priminsime, kad tiek šilumos sukursime nebent davę i9-9900K procesoriui 1,4 V, prieš tai jį per’dellid’inus, kitaip prie atitinkamos apkrovos i9-9900K perkaistų. Iki šiol efektyviausią grandinę turėjo „Asus ROG Maximus XI Gene“, kuri prie identiškų parametrų išskyrė 21,5 W šilumos. 3 W yra gana didelis skirtumas.
