„Gigabyte Z490 Aorus Ultra“: pagrindinė, kurioje pagaliau teisingai padarytas VRM aušinimas (i7-10700 prieš „Ryzen 7 3700X“ programose)

Kaip gerai savo darbą atlieka kitoks nei visi kiti VRM radiatorius?

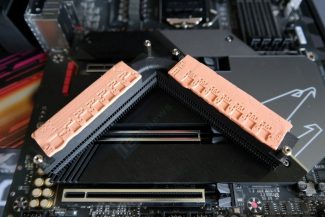

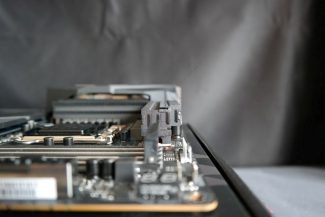

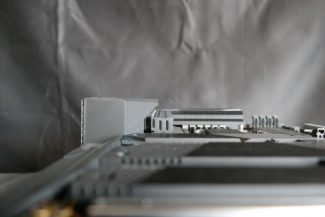

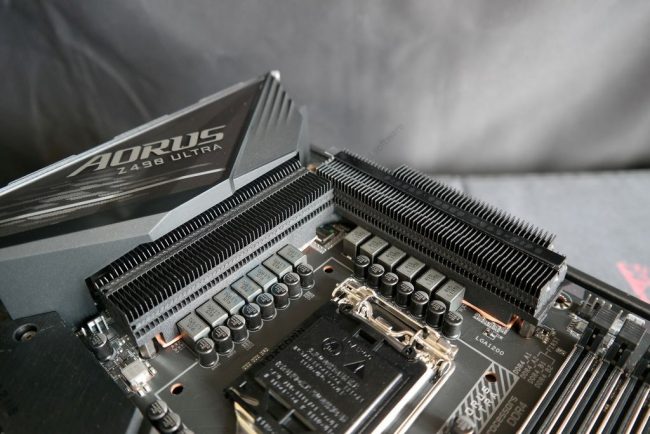

Tik labai maža VRM radiatoriaus dalis yra pakišta po I/O zoną dengiančiu dangteliu. 165 gramai nėra kažkuo išskirtinis svoris, tačiau iškart galima pastebėti, kad šis VRM radiatorius yra kitoks nei įprastiniai, pavadinkime monoblokinius, radiatorius. „Z490 Aorus Ultra“ turimas radiatorius sudarytas iš daugybės Fins-Array II aliuminio plokštelių, kurios sukuria didžiulį paviršiaus plotą nepaisant to, kad pats radiatorius yra žemas. Tiksliau reikėtų sakyti, kad šį aušinimo sprendimą sudaro radiatorių pora, kuri sujungta Direct Touch Heat-Pipe II šilumos vamzdeliu.

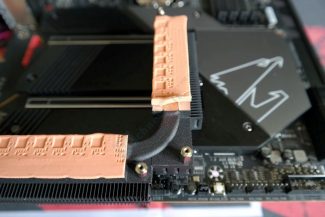

Tarp VRM komponentų ir radiatoriaus panaudotos kiek kitokios konsistencijos termo juostelės, jos akivaizdžiai sausesnės ir gerokai storesnės (1,5 mm) už įprastas termo juosteles. „Gigabyte“ nurodo, kad šilumos pernaša siekia 7,5 W/mK, kas keturis kartus viršija tradicinių juostelių galimybes.

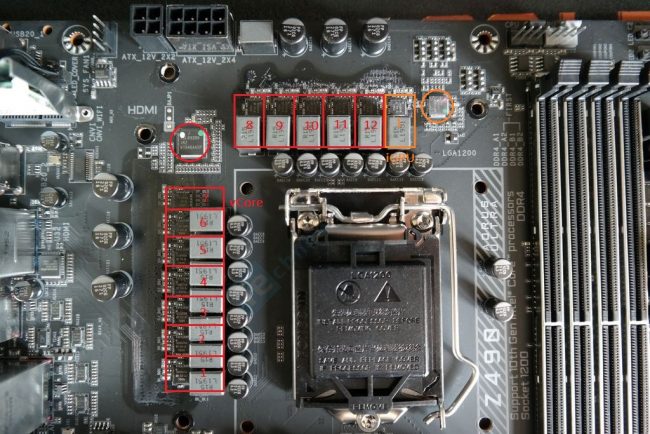

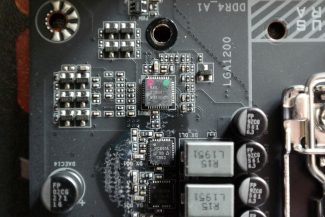

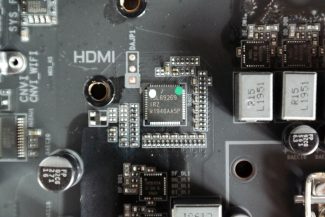

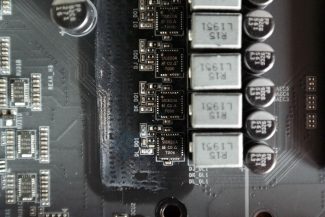

Ant montažinės plokštės iš viso aptikome 13 galios blokų. Kitoje PCB pusėje nėra nei vieno fazės dubliuotojo, todėl kyla klausimas, ką „Gigabyte“ padarė, kai ISL69269 valdiklis palaiko „tik“ 12 PWM kanalų. Buvo priimtas labai neįprastas, dar niekur nematytas sprendimas. 13-oji fazė, kuri atsakinga už integruotą grafiką, yra valdoma atskiro PWM valdiklio, „Intersil RAA229001“. Visais laikais bendras PWM valdiklis prižiūrėdavo tiek vCore, tiek iGPU kanalus. RAA229001 geba palaikyti net iki 8 kanalų, bet šiuo atveju išnaudojamas tik vienas kanalas. Galimai du, nes dar vienas kanalas reikalingas VCCSA mazgui. Tuo tarpu ISL69269 resursai išeikvoti pilnai, nes vCore sudaro 12 fazių.

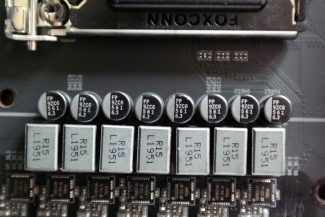

„Gigabyte“ į vCore dalį integravo „Vishay SiC620A“ galios blokus. iGPU dalyje stovi silpnesnis SiC651A (50 A) galios blokas, bet ir jo vieno pilnai užtenka „Intel“ integruotos grafikos poreikiams. „Gigabyte“ svetainėje nurodomas SiC620A DrMOS tranzistorių stipris yra 55 A, nors oficialiai jis turėtų siekti 60 A. Iš kur šis neatitikimas sunku pasakyti, galbūt skirtingos partijos… Bet kokiu atveju SiC620A turėtų būti panašūs į populiarius SiC639 (50 A), t.y. būti pigūs ir siūlyti pakankamai aukštą efektyvumą. Kondensatoriais pasirinkti polimeriniai „Nichicon“.

Stebėtina, bet „Z490 Aorus Ultra“ VRM grandinės efektyvumas yra šiek tiek žemesnis už „MSI MPG Z490 Gaming Carbon WiFi“, be to, kaip paaiškės, „Aorus“ automatiškai taiko didesnę vCore įtampą mūsų i7-10700 procesoriui. Realu, kad didesnė darbinė įtampa gali turėti priešingą efektą – ji gali kiek padidinti VRM efektyvumą. Priklauso kokiame taške VRM pasiekia savo piką, tačiau net „Intel“ turbo boost gairių nenaudojančio i7-10700 pikui pasiekti tikrai neužtenka. Nežinodami tam tikrų verčių tiesiog palyginame „Ultra“ ir „Carbon WiFi“ VRM grandinių temperatūras dviem scenarijais: visiškai gamykliniu bei numontavus VRM aušinantį radiatorių.

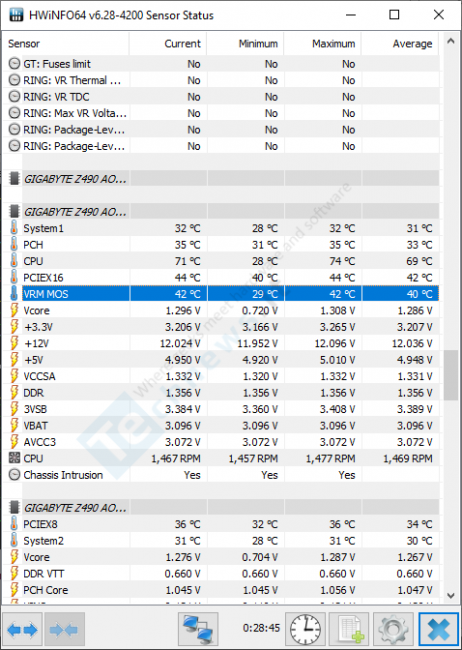

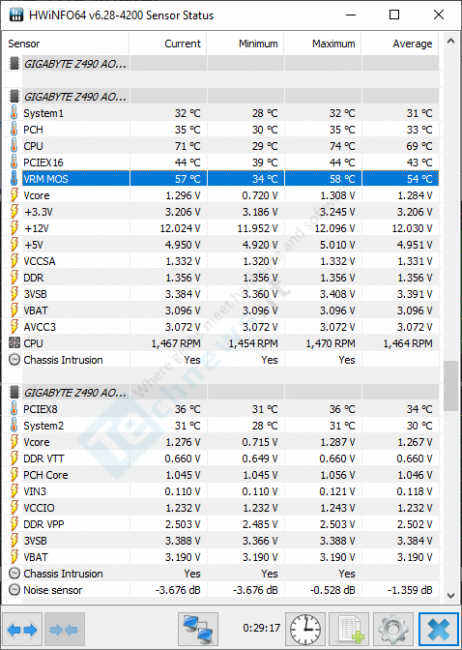

„Aorus“ pagrindinės plokštės VRM temperatūra po ~30 min trukusios „Gooseberry“ modeliavimo scenos pasiekė viso labo 42 °C. Tai absoliučiai juokinga temperatūra VRM grandinei, aišku ir „Comet Lake“ procesorius nėra pats galingiausias. „MSI MPG Z490 Gaming Carbon WiFi“ VRM’as šilo labiau, iki 48 °C. Numontavus VRM aušinantį radiatorių, abiejų konkurenčių VRM beveik pasiekė 60 °C. Skirtumas vos 1 °C, ką galima prilyginti paklaidai.

Įvertinus tai, kad „Z490 Aorus Ultra“ automatiškai taikė didesnę vCore įtampą ir patyrė didesnę apkrovą, skirtumas galėtų viršyti 10 °C. Tai buvo patvirtinta padidinus vCore įtampą MSI pagrindinėje plokštėje iki beveik 1,3 V. Skirtumas „Aorus“ naudai padidėjo nuo 6 °C iki beveik 15 °C.

22-23 °C	MSI MPG Z490 Gaming Carbon WiFi (1,225 V)	Gigabyte Z490 Aorus Ultra (1,296 V)
Su VRM radiatoriumi	48 °C (56 °C 1,294 V)	42 °C
Be VRM radiatoriaus	59 °C	58 °C
