„Gigabyte Z490 Aorus Ultra“: pagrindinė, kurioje pagaliau teisingai padarytas VRM aušinimas (i7-10700 prieš „Ryzen 7 3700X“ programose)

Pasivaikščiojimas po UEFI BIOS

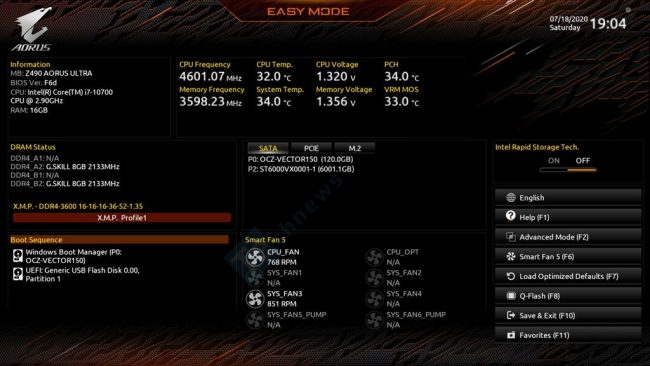

Vartotojas iškart patenka į Easy režimą gaudamas svarbiausią informaciją apie: BIOS versiją, CPU dažnį, temperatūrą, įtampą, operatyvios atminties kiekį, dažnį, įtampą, taip pat sistemos, mikroshemų rinkinio ir VRM esamas temperatūras bei prijungtų ventiliatorių sūkius. Iš čia galima aktyvuoti XMP 2.0 profilį, pasikeisti boot įrenginių seką, anuliuoti BIOS nustatymus, patekti į dažniausiai koreguojamų nustatymų papkę (Favorites), Smart Fan 5 ventiliatorių valdymo sekciją arba išsikviesti Q-Flash įrankį.

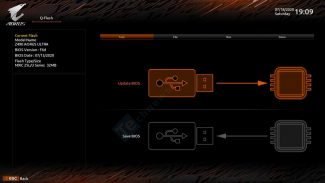

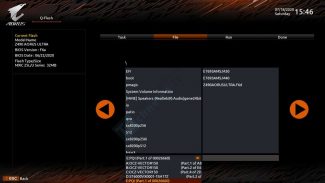

Įrankis ne tik leidžia atnaujinti programinį kodą, bet ir pasidaryti įrašytos versijos kopiją. Įdomu tai, kad atnaujinti BIOS’ą galima ne tik iš USB atmintinuko, bet ir bet kokios kitos prijungtos informacinės laikmenos. Kad ir vidinio SATA SSD kaupiklio.

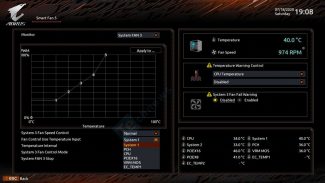

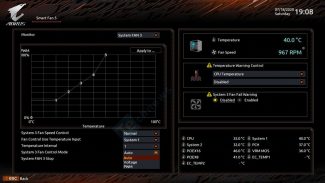

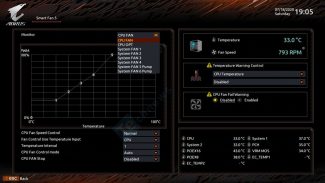

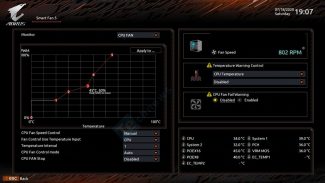

Smart Fan 5 ne tik leidžia susireguliuoti ventiliatorių sūkių kreives, bet ir realiu metu praneša visų mazgų temperatūras. Nesvarbu kuris valdymo kanalas bebūtų, visiems priskirta po tris profilius (normal, silent, full speed). Priminsime, kad CPU_OPT kanalas yra nepriklausomas nuo pagrindinio CPU_FAN, todėl turi atskirą valdymą. Galima priskirti Zero RPM zoną (ją įjungti/išjungti). Reguliavimas vyksta naudojant penkis termo taškus, juos stumdant kas 1 °C ir 1 %. Sisteminiai ventiliatoriai gali būti pasirinktinai susieti su įvairiais šaltiniais, turint galimybę pakeisti valdymo metodą iš automatinio (PWM) į DC.

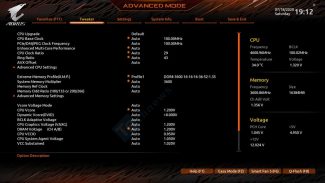

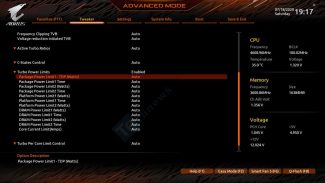

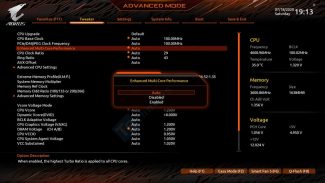

Pagrindiniai nustatymai yra išdėstyti Tweaker sekcijoje, panašiu principu į tą, kurį daro ASUS, t.y. viršuje esti CPU nustatymai, centre DRAM, o žemiau lieka su įtampa susiję nustatymai. Enhanced Multi-Core Performance, kuris leidžia apeiti „Intel“ rekomendacines Turbo ir galios limitų gaires yra nustatytas auto parinkčiai, kas atitinka įjungtą funkciją.

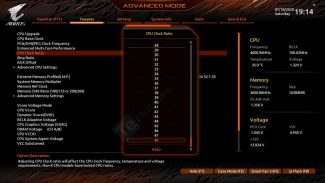

Galimas maksimalus i7-10700 CPU dažnio daugiklis yra x48. Identišką leido nustatyti ir „MSI MPG Z490 Carbon WiFi“, tačiau žaidimų sesijose 4800 MHz dažnio CPU nepasiekdavo.

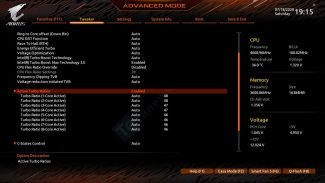

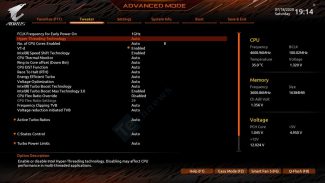

Prie išplėstinių CPU nustatymų randame Turbo daugiklius atskiram skaičiui apkraunamų branduolių. Aiškiai matome, kad x48 daugiklis aktyvuojamas tik kai apkraunami 1-2 branduoliai, x47 kai 3-4, o x46, duodant 4,6 GHz dažnį, kai 5 ir daugiau branduolių. Tai greičiausiai bus atsakymas, kodėl taikant įprastą apkrovą i7-10700 branduoliai dirba tik 4,6 GHz dažniu.

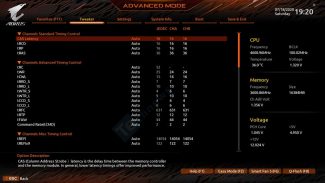

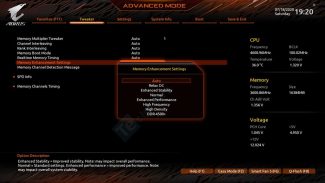

Operatyvios atminties nustatymams skirti profiliai yra pavadinti bendrinėmis frazėmis, kaip enhanced stability, high frequency ir pan. Toks modelis nėra informatyvus, nes neaišku, kokie nustatymai kokiam profiliui yra priskiriami.

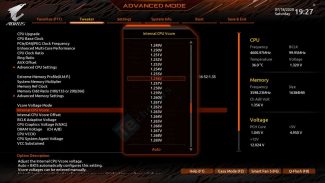

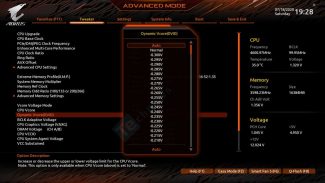

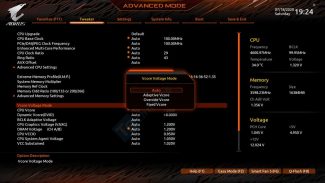

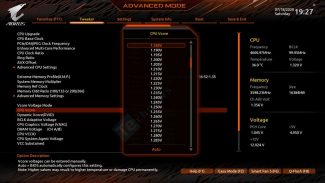

Siūlomi keturi vCore įtampos valdymo režimai: auto, adaptive, override ir fixed. Paskutiniai du režimai pagal pavadinimą atrodo kaip vienas ir tas pats, tačiau taip nėra. Bent patikrinus įtampos keitimo žingsnelius. Su adaptive ir override įtampą leidžiama keisti kas 0,001 V, o pasirinkus fixed minimalus žingsnelis yra 0,005 V. Offset svyruoja nuo -300 mV iki +400 mV.

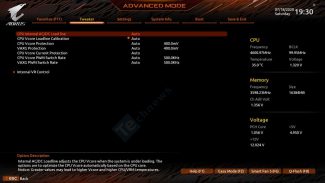

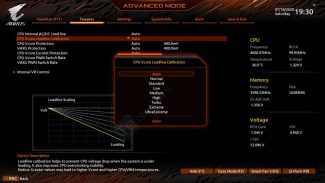

Kaip įprasta „Gigabyte“ pagrindinėms plokštės, LLC (Load Line Calibration) yra žymimas ne skaičiais išreikštas lygiais. Fiksavus 1,25 V įtampą paaiškėjo, kad High parinktis duoda artimiausią jai įtampą, lygią 1,148 V. Su Ultra Extreme įtampa perkopia net 1,3 V, nors pagal žymėjimą ši parinktis turi duoti stabiliausią ir artimiausią BIOS’e nustatytai įtampą.
