Jungtinės aušinimo pajėgos: „MSI Core Frozr XL“ CPU aušintuvas

Žvilgsnis iš arčiau

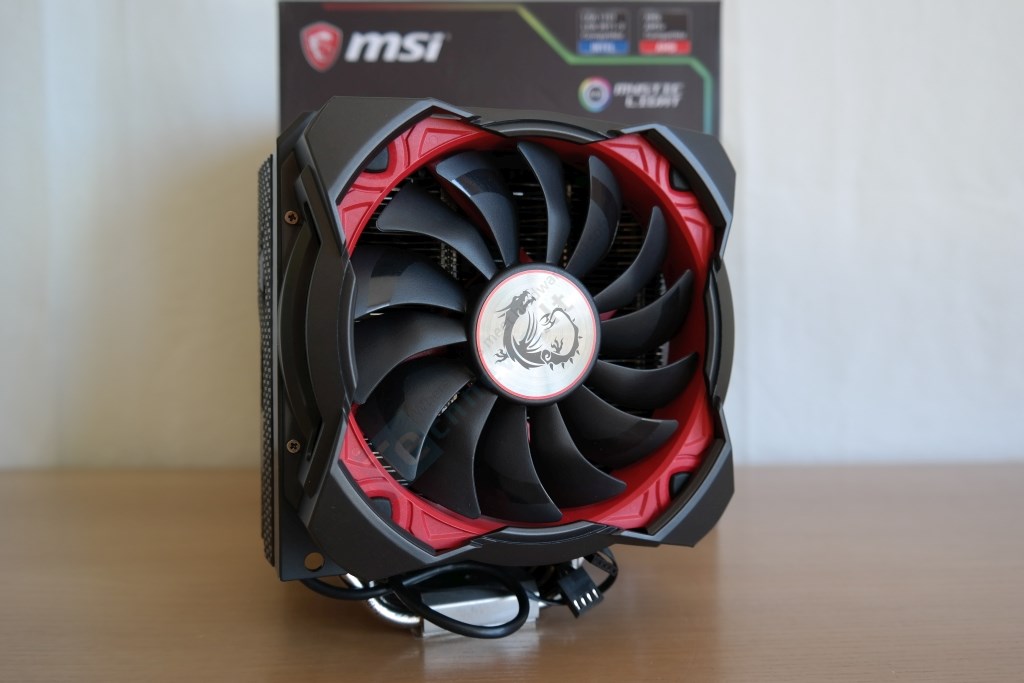

Iš dėžutės „Core Frozr XL“ ištraukiamas iškart surinktas. Galvoje turime jau sumontuotus ventiliatorius. Iš nuotraukų sunku identifikuoti aušintuvo aukštį, tačiau pasikartosime, kad jis įspūdingas – 170 mm. Pilkšvos spalvos radiatoriaus beveik nematyti. Pirminį įspūdį patikėta padaryti raudoniems ventiliatoriams ir tai, kas yra aplink juos. Konkrečiai plastmasinėms dalims, kurių „Core Frozr XL“, kaip aušintuvas, turi neįprastai daug. Abu 120 mm skersmens ventiliatorius supa juodos spalvos gaubtai, kurie šonuose imituoja anglies pluošto apdailą. Mums pirmą kartą matant tokios struktūros aušintuvą sunku objektyviai vertinti jo kokybę. Plastmasė niekada nebuvo prabangos medžiaga, tačiau, nepanašu, kad čia būtų panaudotas labai žemos kokybės plastikas. Paėmus į rankas aušintuvas palieka tvirto gaminio įspūdį. Ar galėtų būti kitaip, kai viskas sveria 1400 gramų ir gali išsklaidyti 250 W? Plastiką atsargiai vertinkime kaip vidutinės kokybės tol, kol kažkas neišleido į „Core Frozr XL“ panašaus aušintuvo.

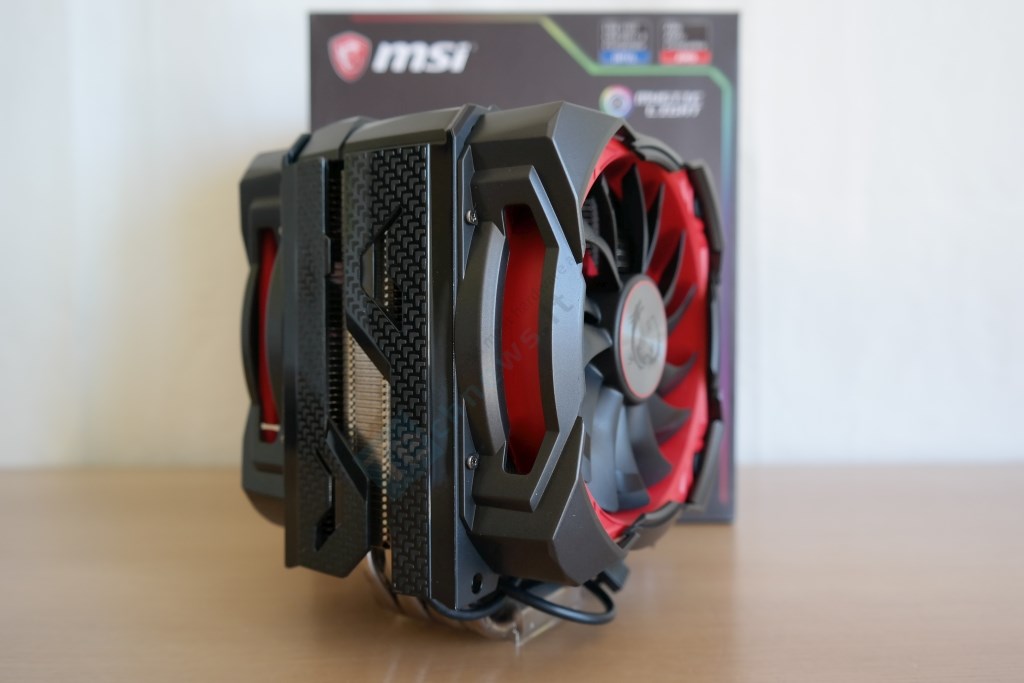

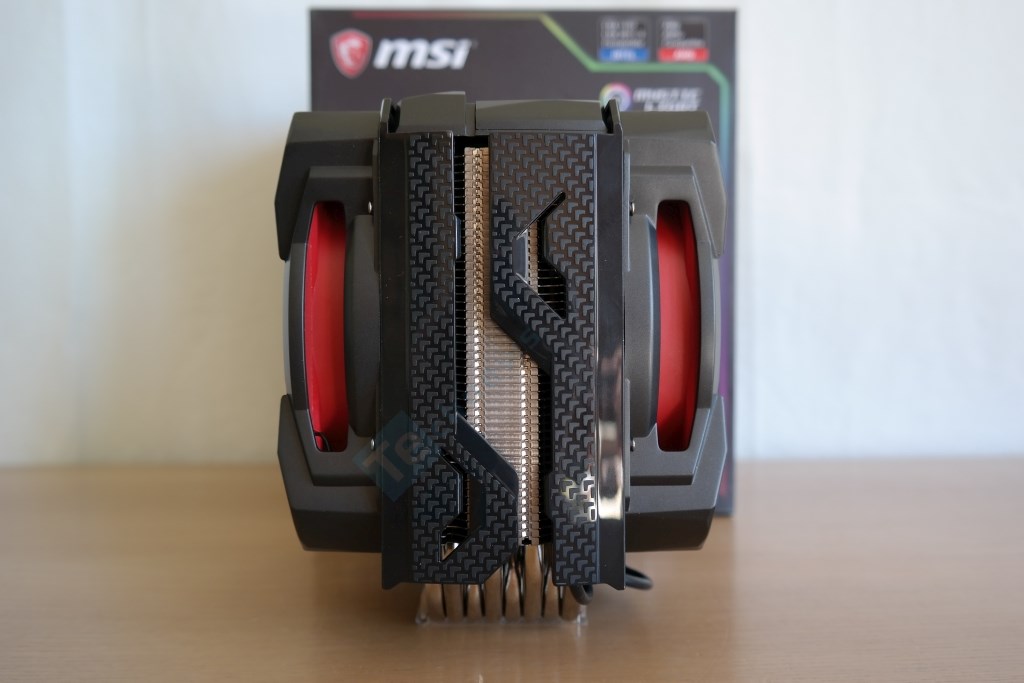

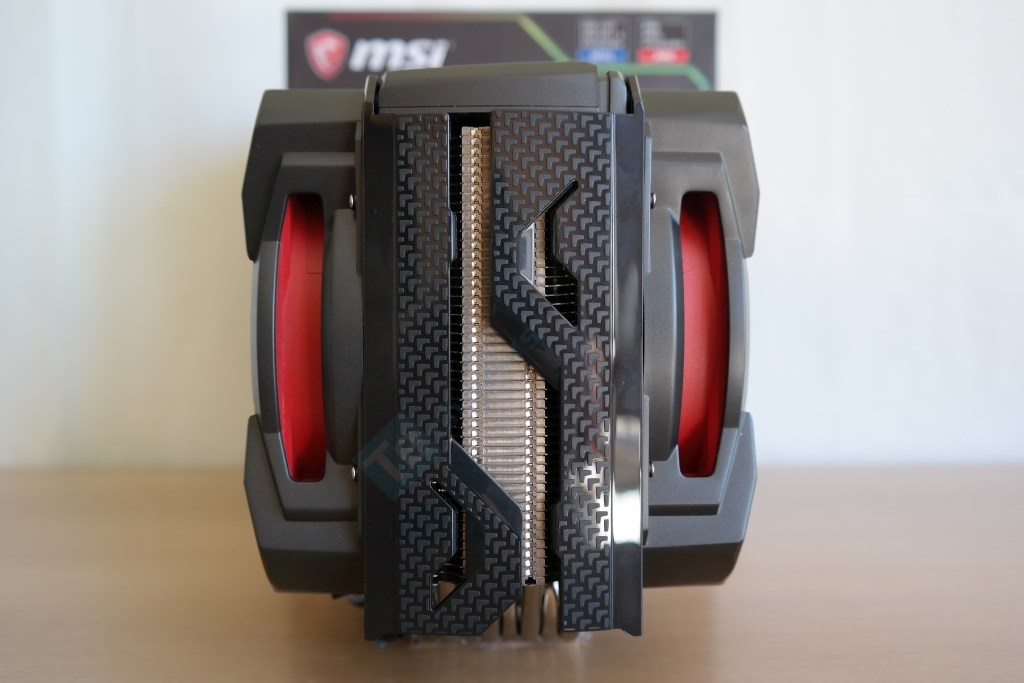

Iš šoninio rakurso tas pats, nuobodulio nekeliantis, juodos-raudonos spalvų derinys. „Karboninai“ šonai atlieka ir fiksavimo funkciją. Vidinėje dalyje yra plastmasiniai užraktai, kurie visą gaubtą, kartu su ventiliatoriumi, prifiksuoja prie radiatoriaus. Sistema paprasta ir tuo pačiu patikima.

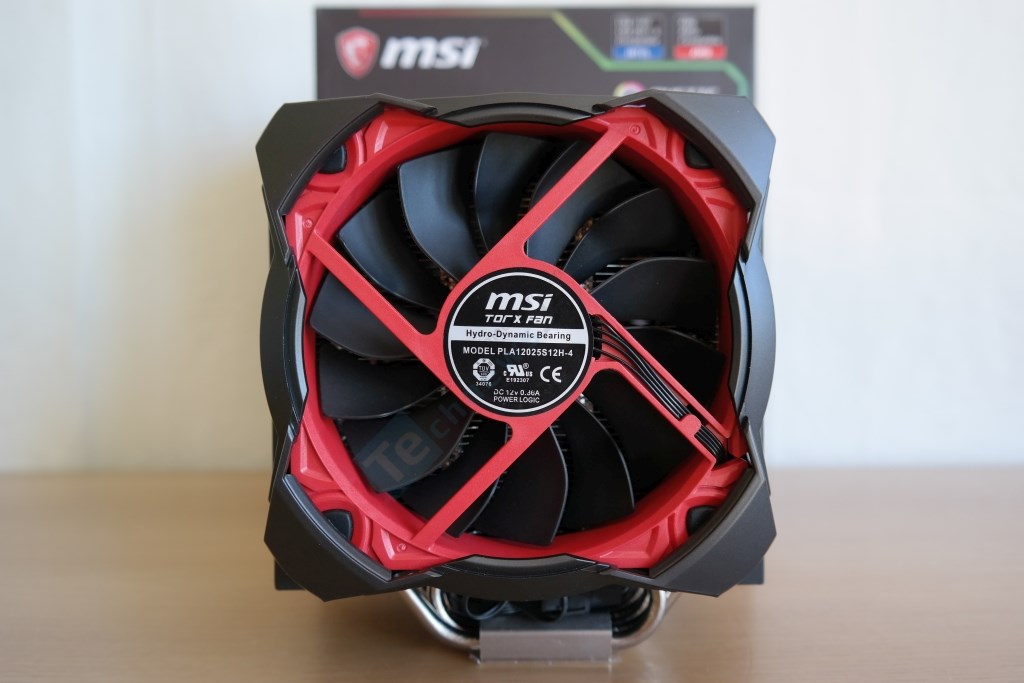

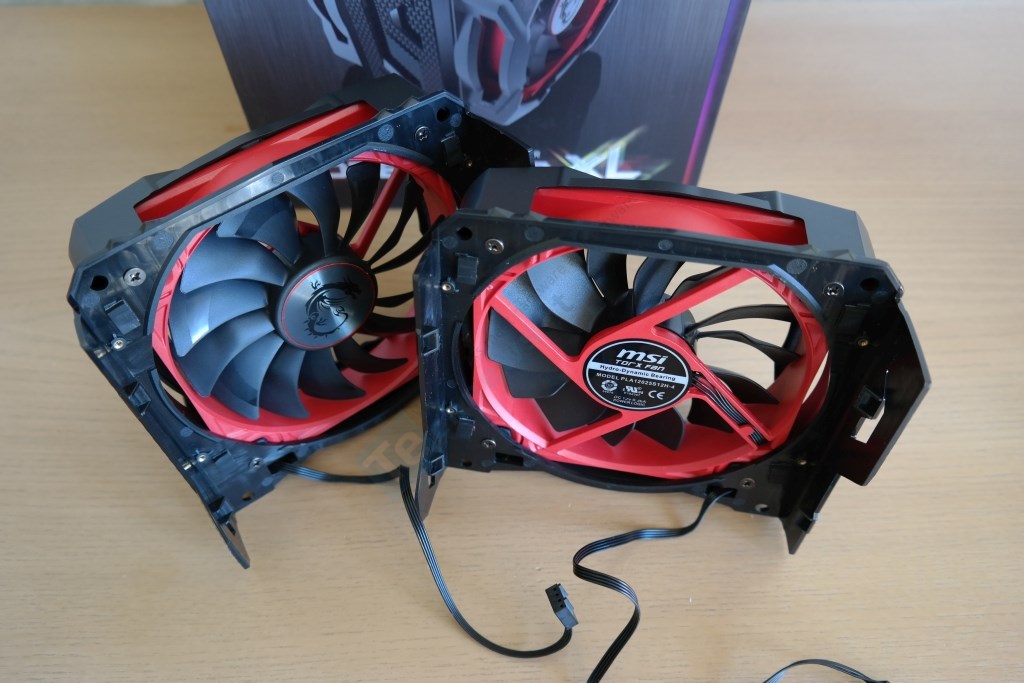

Ventiliatoriai išdėstyti push-pull konfigūracijoje. Mentelių dizainas nusavintas nuo mažesnių „TorX“ ventiliatorių, kurie MSI kompanijos naudojami aušinant vaizdo plokštes. 120 mm skermens ventiliatorius dirba 500 – 1800 RPM diapazone ir yra valdomas PWM signalu. Kiekvienas gali sukurti kiek daugiau nei 71 CFM ir 2,09 mm/H₂O siekiantį statinį slėgį. Ventiliatoriai naudoja hidrodinaminius guolius. Jeigu kilmė originali, juose judantys guoliai neturėtų vienas su kitu kontaktuoti, leidžiant pasiekti didesni tarnavimo laiką ir sumažinti nepageidaujamas vibracijas.

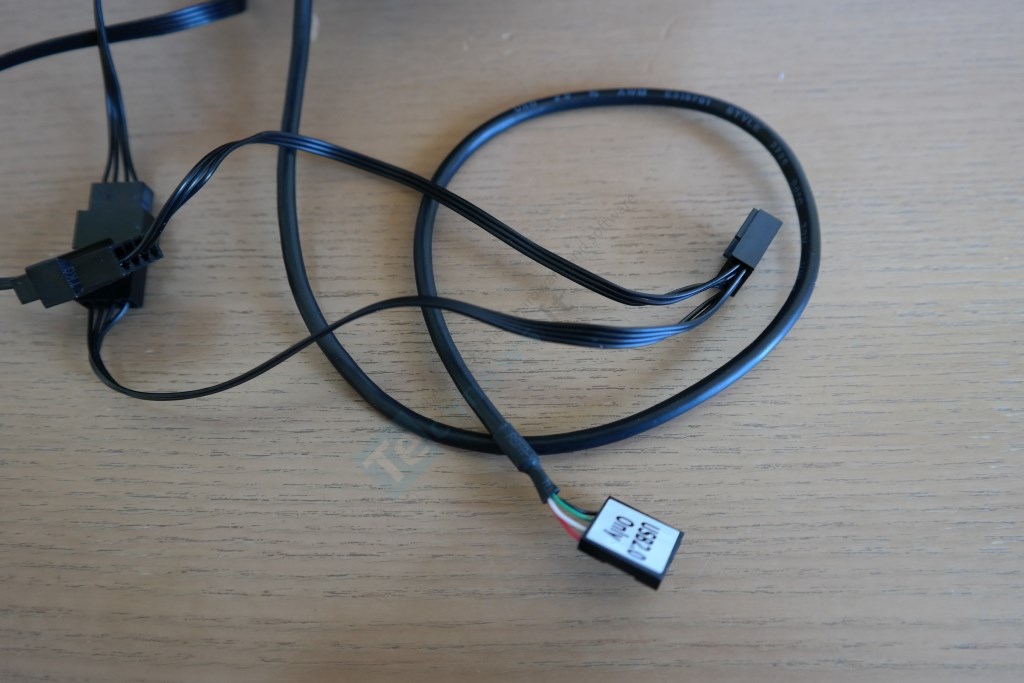

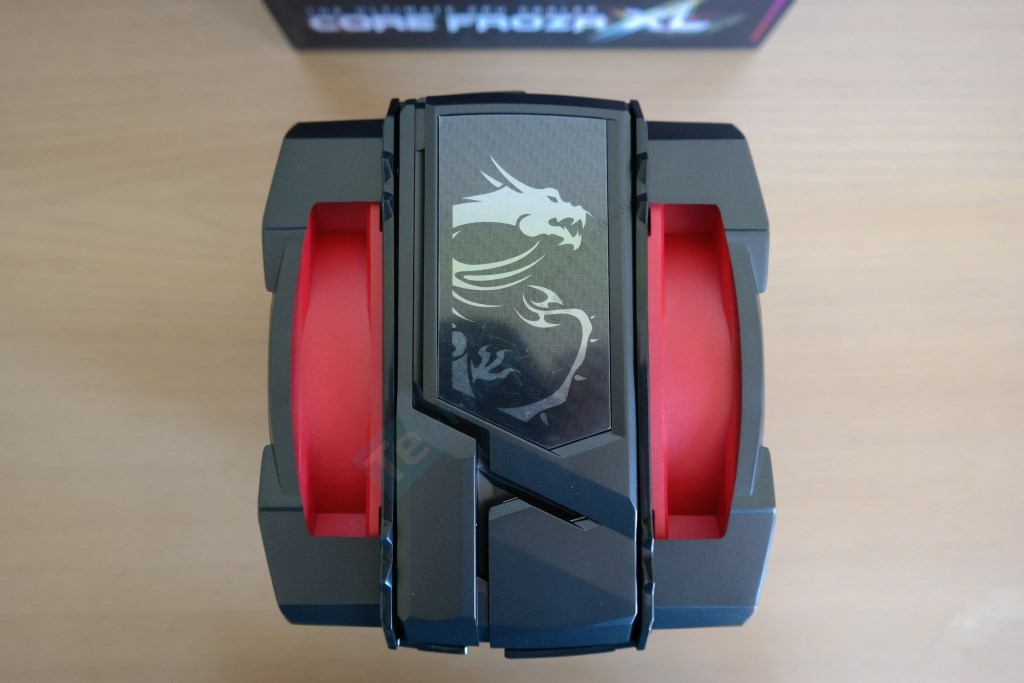

Aušintuvo centre dar vienas plastmasinis gaubtas, kuriame iliuminuota neatsiejama MSI kompanijos dalis – drakonas. Iškart pasakysime, kad be šio aksesuaro „Core Frozr XL“ būtų bent keliais milimetrais žemesnis. Spalvoms sušvisti pakanka pusinės USB 2.0 jungties (fotonuotrauka viršuje).

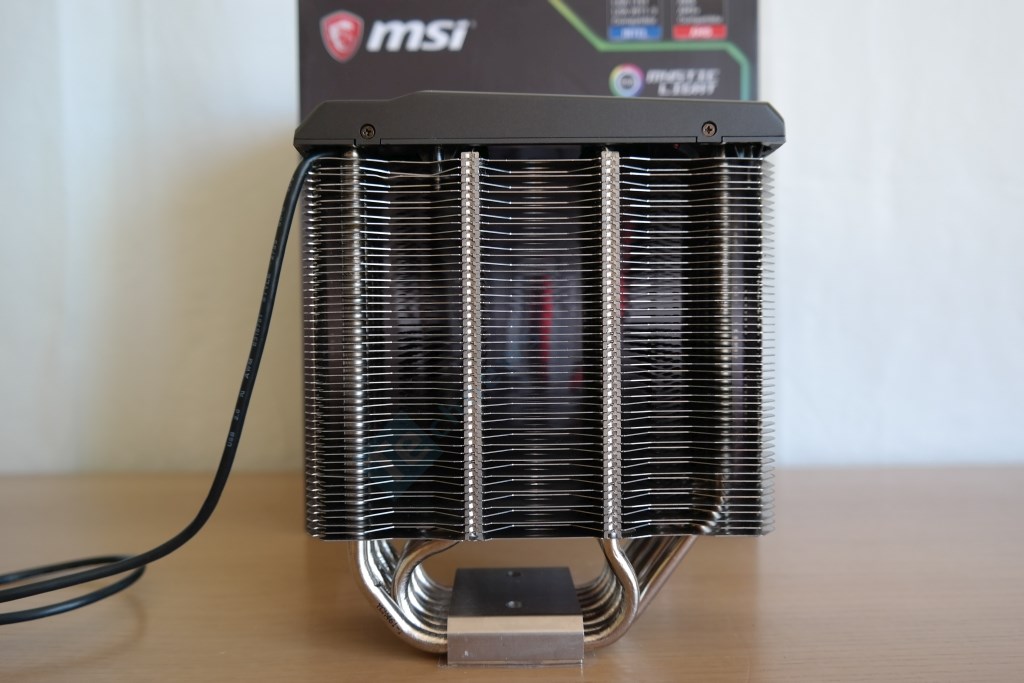

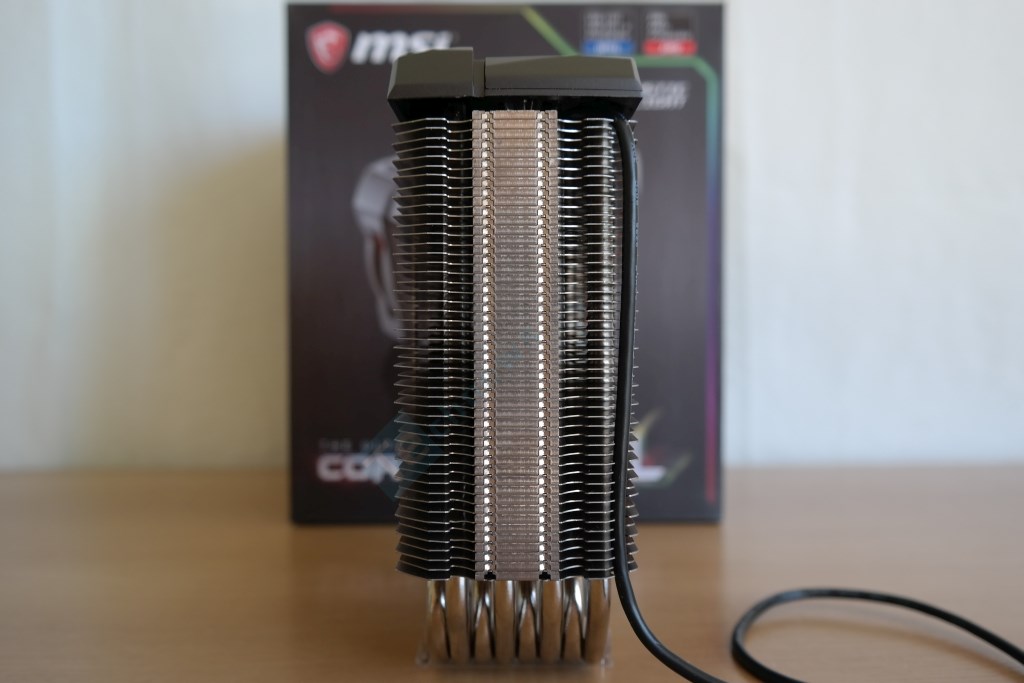

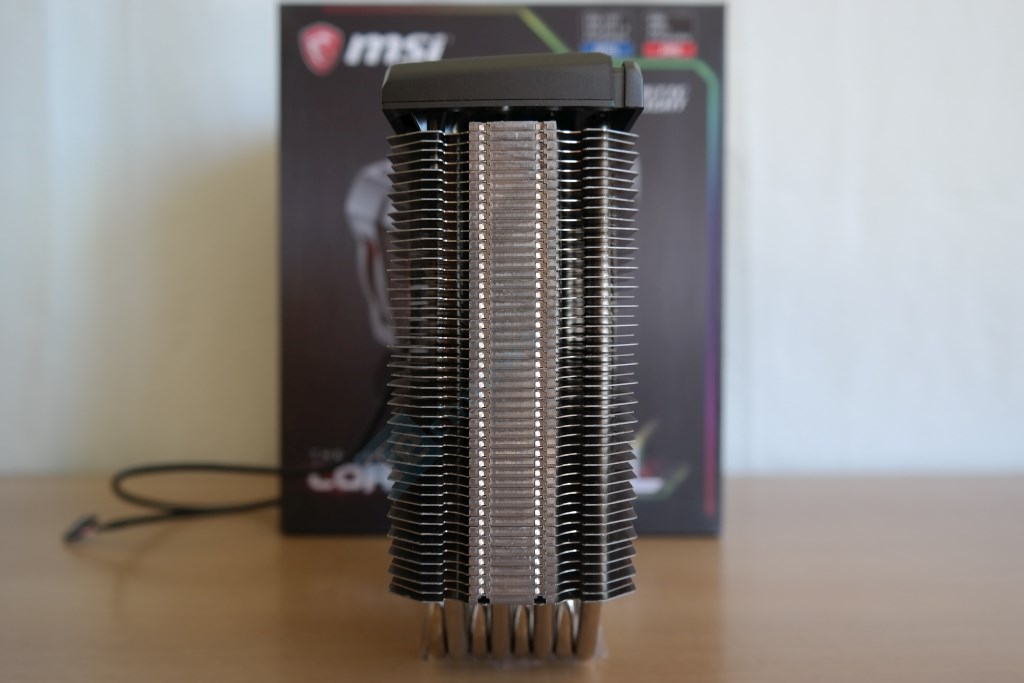

Nuėmus ventiliatorius labai aiškiai išryškėja nesimetrinis radiatoriaus dizainas, kuris padaro „Core Frozr XL“ gerokai draugiškesnį toms pagrindinėms plokštės, kurių aukščiausias PCIe x16 lizdas yra arti CPU lizdo. Bloke iš viso yra 49 nikeliuotos aliuminio plokštelės. Šonai yra pusiau atviri, tačiau uždėjus ventiliatorius šonai beveik aklinai užsidaro, neleidžiant pabėgti ventiliatoriaus sukurtai oro tėkmei.

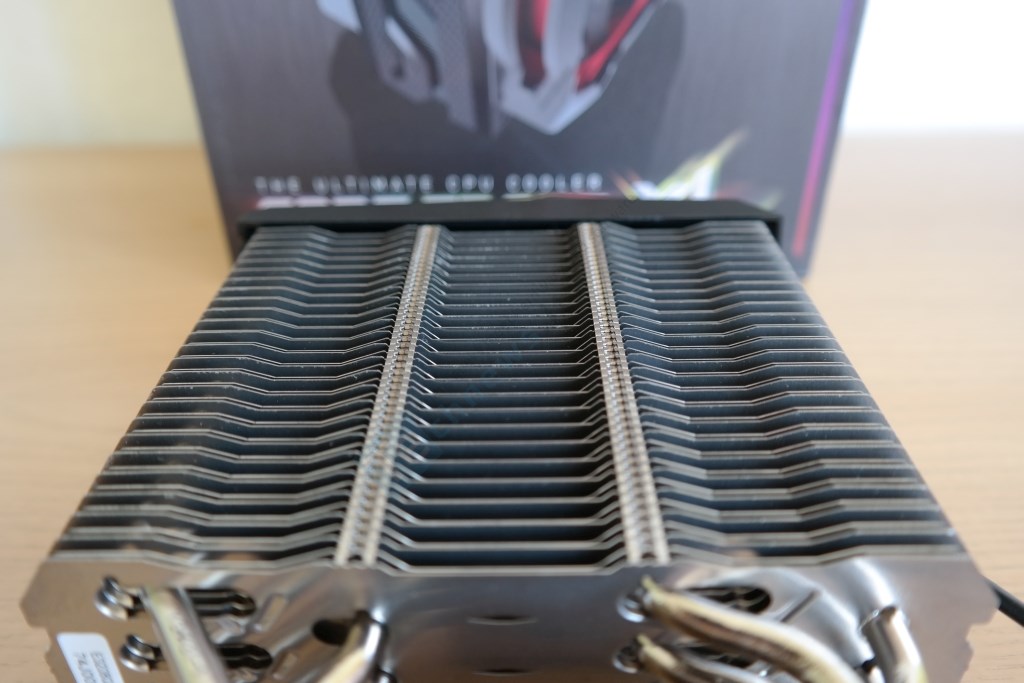

Plokštelių forma gana sudėtinga. Pakaitomis naudojamos siauresnė – platesnė plokštelės, be aiškių konvergavimų ženklų į radiatoriaus centrą. Kiekviena turi specialius iškilumus, didinančius apipučiamą paviršiaus plotą. Jos išdėstytos laikantis didelių, ~2 mm siekiančių tarpų, kas teoriškai reiškia, kad šiam radiatoriui nėra reikalingi aukštą statinį slėgį sukuriantys ventiliatoriai.

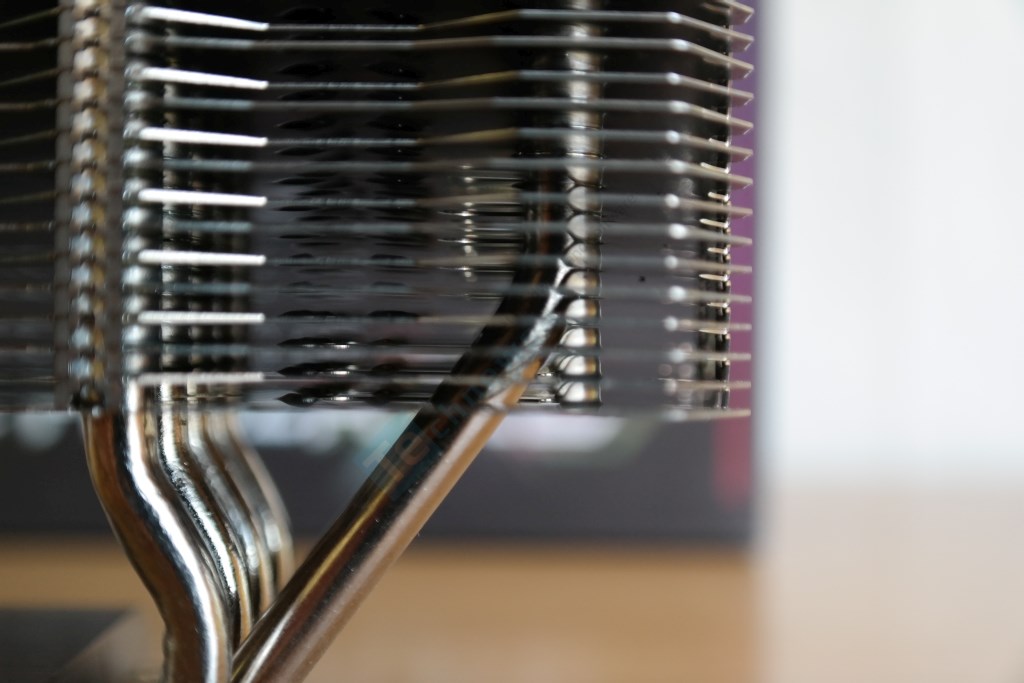

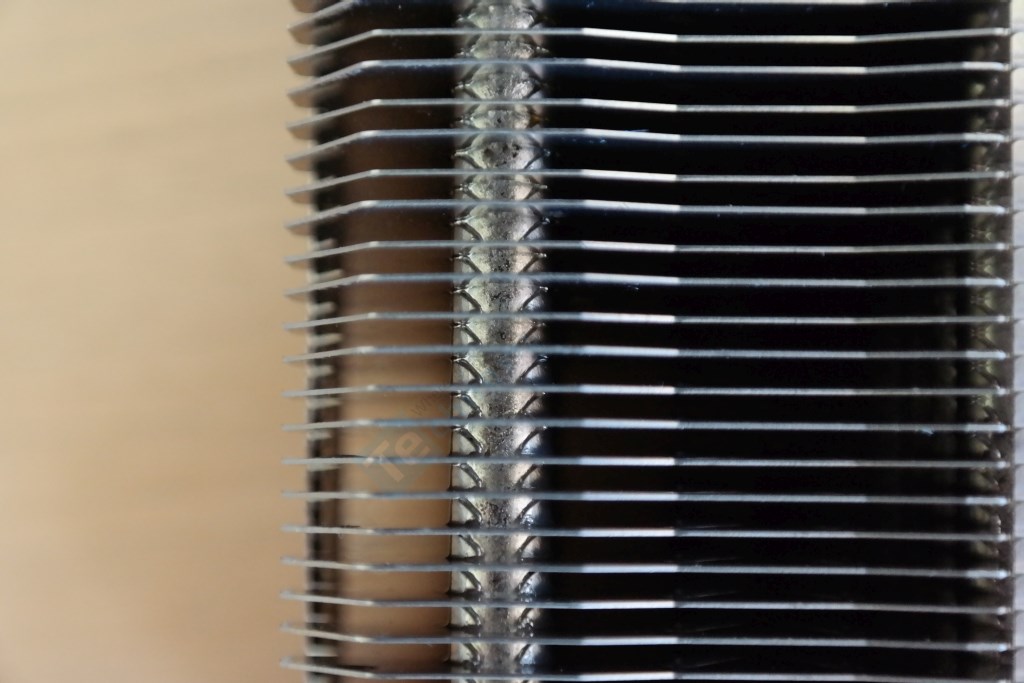

Ant aliuminio plokštelių ir karščio vamzdelių sąlyčio taškų daug litavimo pėdsakų. Būtent litavimo metodu plokštelės pritvirtintos prie vamzdelių. Dizaino ypatumai nulėmė tai, kad dalis žemiausių plokštelių nekontaktuoja su keturiais vamzdeliais, tačiau nekontaktinė zona labai nedidelė, todėl bendras efektyvumas tikrai nenukentės.

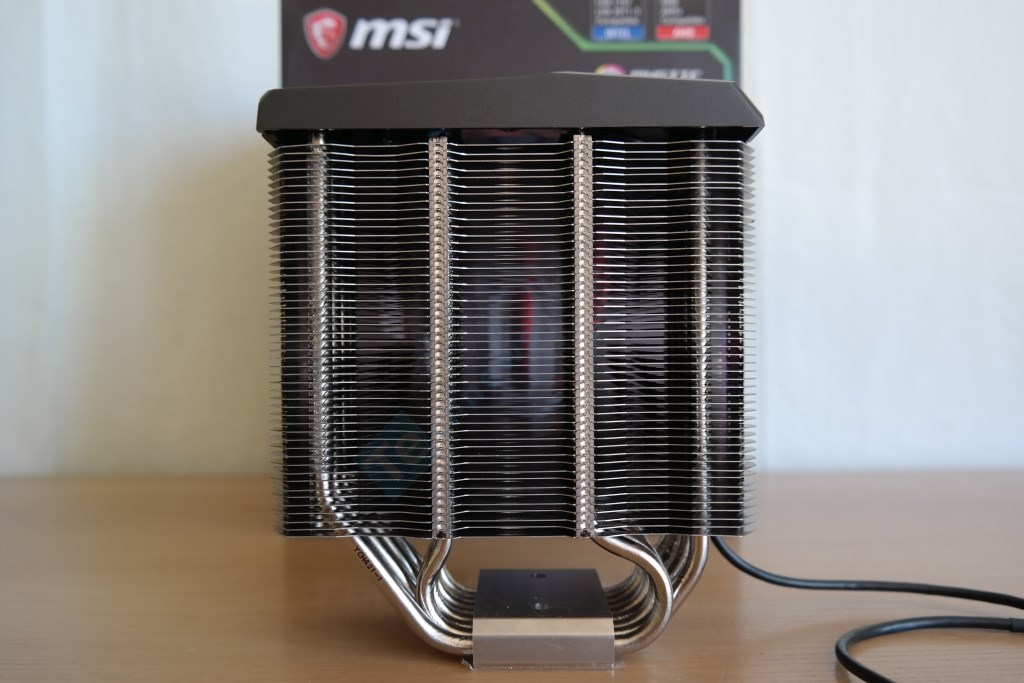

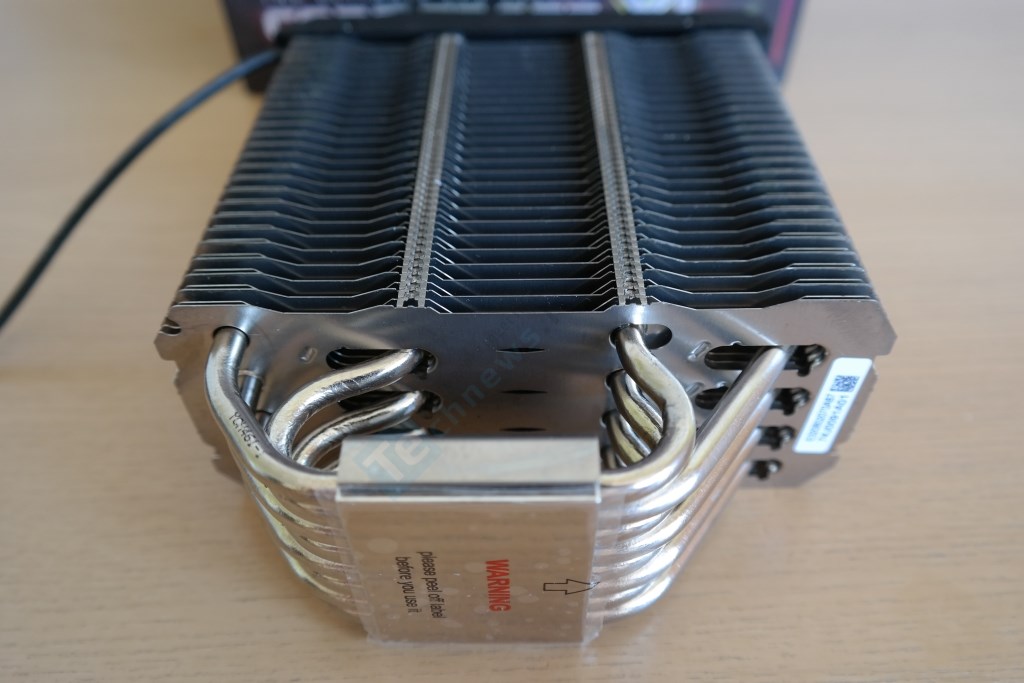

Aštuoni 6 mm skermens termo vamzdeliai radiatoriuje išdėstyti keturiomis eilėmis. Vidinių vamzdelių forma primena netaisyklingą S formą, kai išoriniams labiau būdinga U arba V forma. S formos vamzdelių iš esmės nenaudoja nei vienas kitas gamintojas, todėl tai vienas iš identifikacinių Thermalright bruožų. Kaip ir plokštelių blokas, taip ir vamzdeliai yra padengti itin plona nikelio danga.

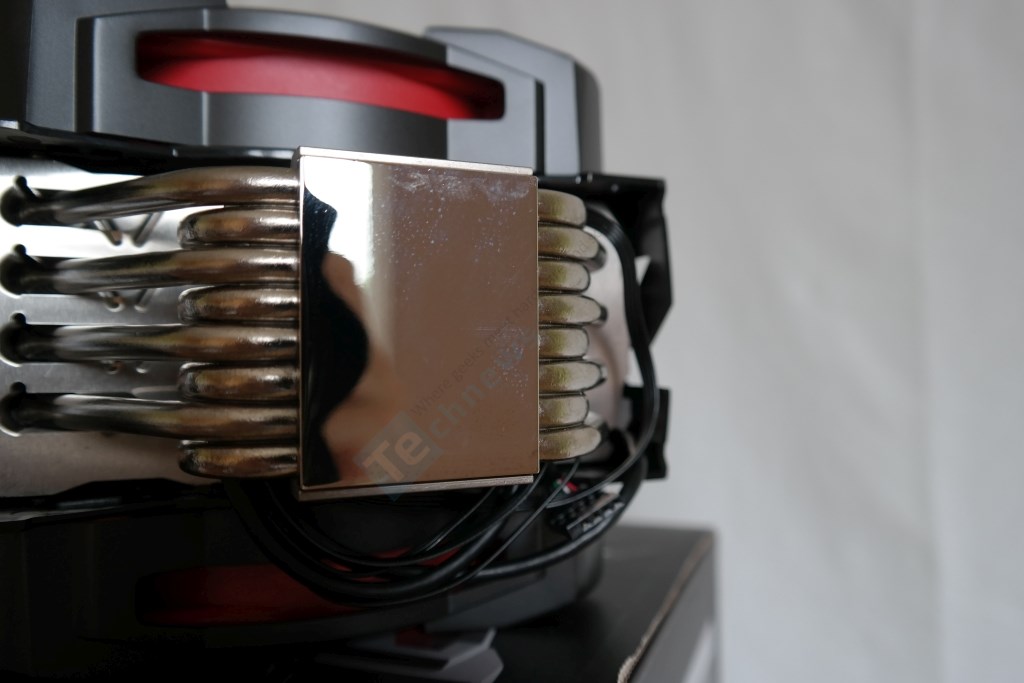

Thermalright pasirinko nikeliuotą, iki blizgesio apdirbtą, pagrindą. Šiuo atveju sprendimas naudoti ne Direct Touch dizaino pagrindą, kai karščio vamzdeliai su CPU liečiasi tiesiogiai, turi daug logikos. Kraštiniai termo vamzdeliai, nepatekę į CPU dangtelio zoną, tokiame pagrinde yra efektyvesni. Tokiam aštuonių karščio vamzdelių pagrindui (51 x 40 mm) pagal išmatavimus optimaliausias yra „Intel“ LGA 2066 lizdo procesorius.
