Ne toks efektyvus, tačiau vis dar galingas: „Seasonic Prime Gold“

Po gaubtu

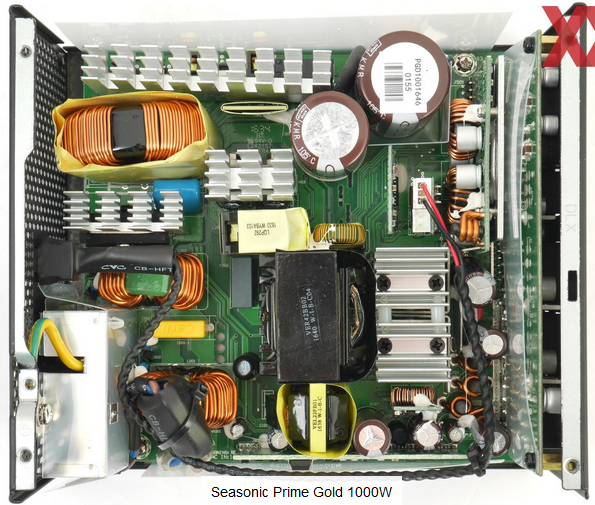

„Prime“, kaip ir paskutinė „Seasonic“ high-end KM3 platforma, pastatytos ant tos pačios tradicinės pilno tilto topologijos su sinchroniniu išlyginimu antrinėje filtravimo zonoje, panaudojant DC-DC konverterius.

„Prime Gold“ modelis, nepaisant galios skirtumo, turi labai daug bendro su „Prime Titanium“. Pirminę filtraciją atliekančių kondensatorių skaičius vienodas (2x X ir 6x Y), dvi ritės, metalo oksido varistorius, elektromagnetinė rėlė ir tarp dvigubo diodų tiltelio įspraustas radiatorius.

APFC vadiklis taip pat gavo vertikalią dukterinę montažinę plokštę. Skirtumas fiksuojamas skaičiuojant „Nippon Chemi-Con“ elektrolitinių kondensatorių talpą. 1000 W galios „Prime Gold“ bendra talpa siekia 1030 uF (560 uF + 470 uF/ 400 V/ 105 °C), kai silpnesnis 850 W „Prime Titanium“ slėpė 1100 uF (650 uF + 450 uF/ 400 V/ 105 °C) talpą. Nepaisant to, 1000 W maitinimo šaltiniai su 1000 uF siekiančia talpa yra didelė retenybė.

Antrinėje zonoje plika akimi, neišlituojant PSU, matomų skirtumų neaptikome. +12 V liniją sukuriantys FET tranzistoriai integruoti po montažine plokšte. Juos aušina pats korpusas ir papildomas radiatorius. Vien japoniškų, karščiui atsparių (105 °C), kondensatorių asortimentas nepasikeitęs: polimeriniai pagaminti „Nippon Chemi-Con“ arba „Nichicon“, o elektrolitiniai ne ką prastesnio gamintojo „Rubycon“ arba to paties Chemi-Con.

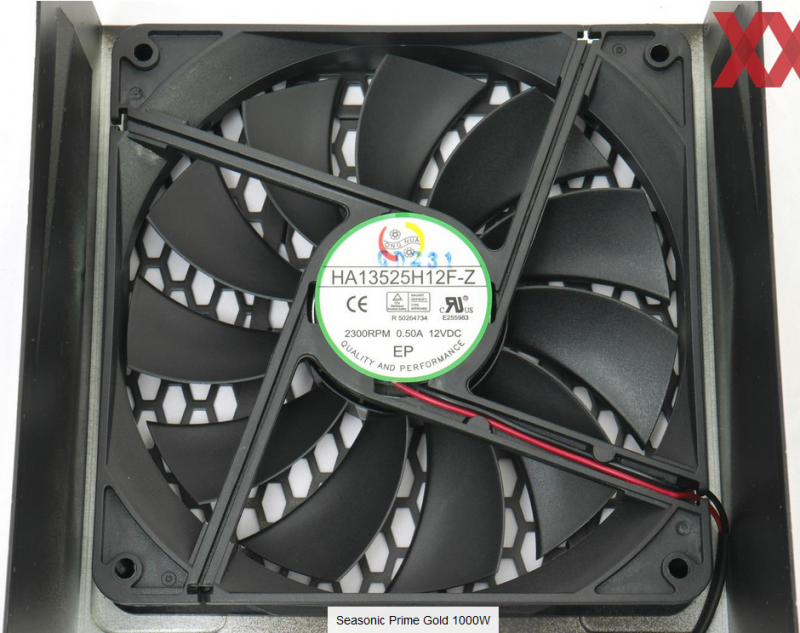

Ventiliatoriai savo inicialais nesutampa vos viena raide. Vietoje HA13525M12F-Z panaudotas HA13525F12F-Z. Visgi, tai FDB guolius turintis „Hong Hua“ 135 mm aušinimo įrenginys, be problemų turintis išdirbti 150 000 valandų aplinkos temperatūrai siekiant 25 °C arba 50 000 h/40 °C. Maksimalūs sūkiai nurodomi 2300 RPM vietoje 1800 RPM „Prime Titanium“ atveju. Poreikis energijai taip pat ūgtelėjęs: 6 W prieš 4,2 W.
