Tik truputėlį prasčiau: „Corsair RM750i“

Po gaubtu

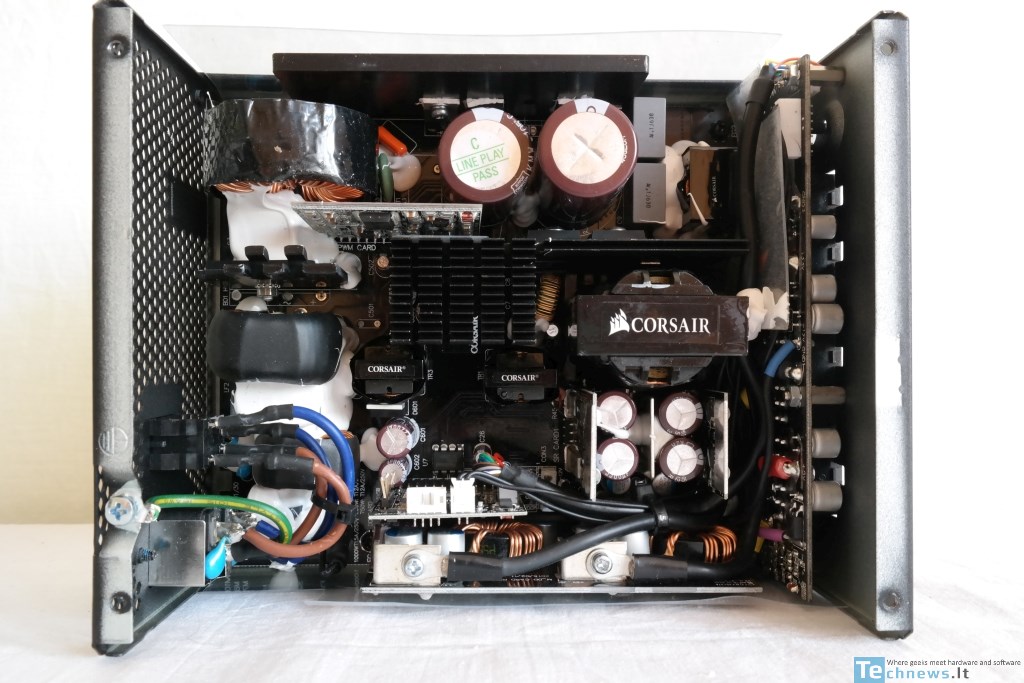

RM750i, kaip ir HX750i, pirminėje zonoje būdinga pusinio tilto su LLC rezonansiniu konverteriu topologija, antrinėje zonoje +12 V generuojant MOSFET tranzistoriams, o mažąsias linijas dviems DC-DC kontroleriams. Visi valdikliai yra analoginio pobūdžio, vienintelis skaitmeninis MCU procesorius skirtas ventiliatoriaus valdymui ir +12 V linijų skaičiaus pasirinkimui naudojant „Corsair Link“.

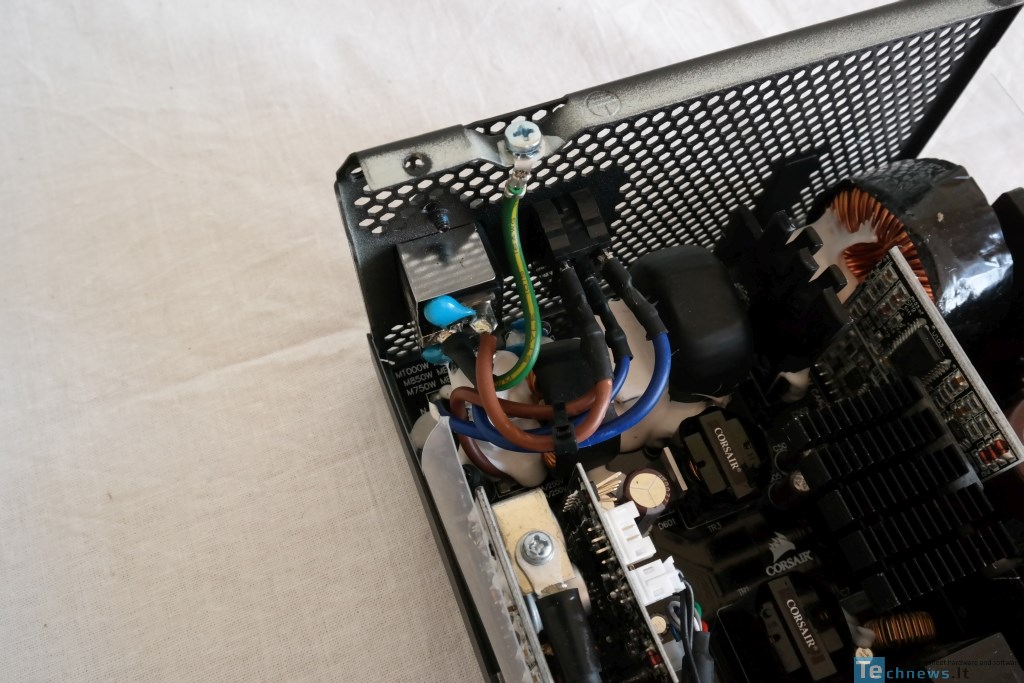

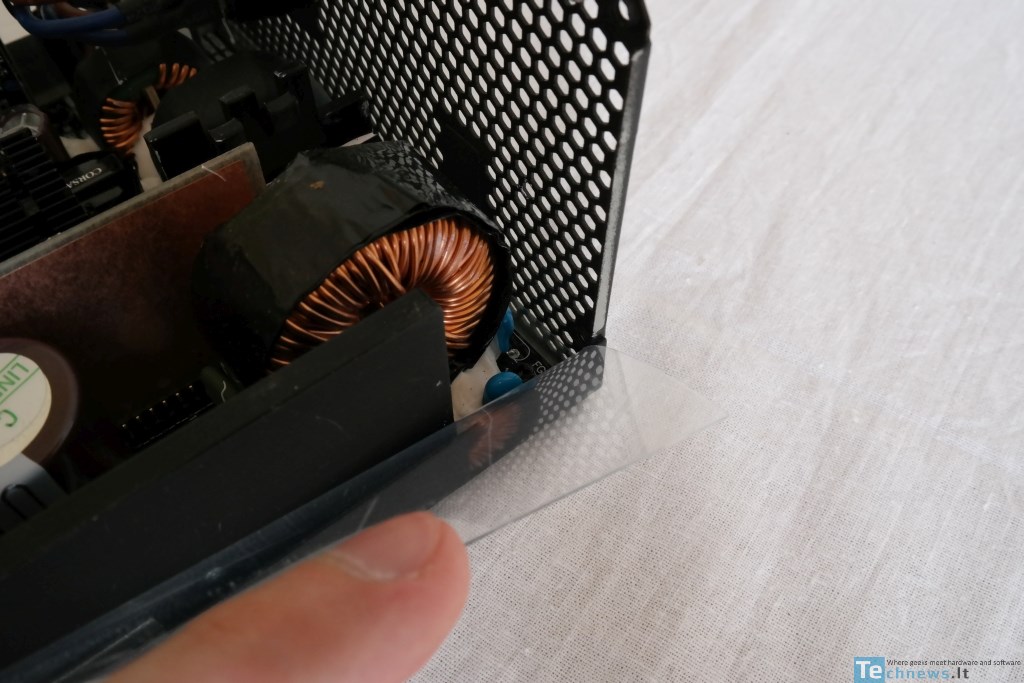

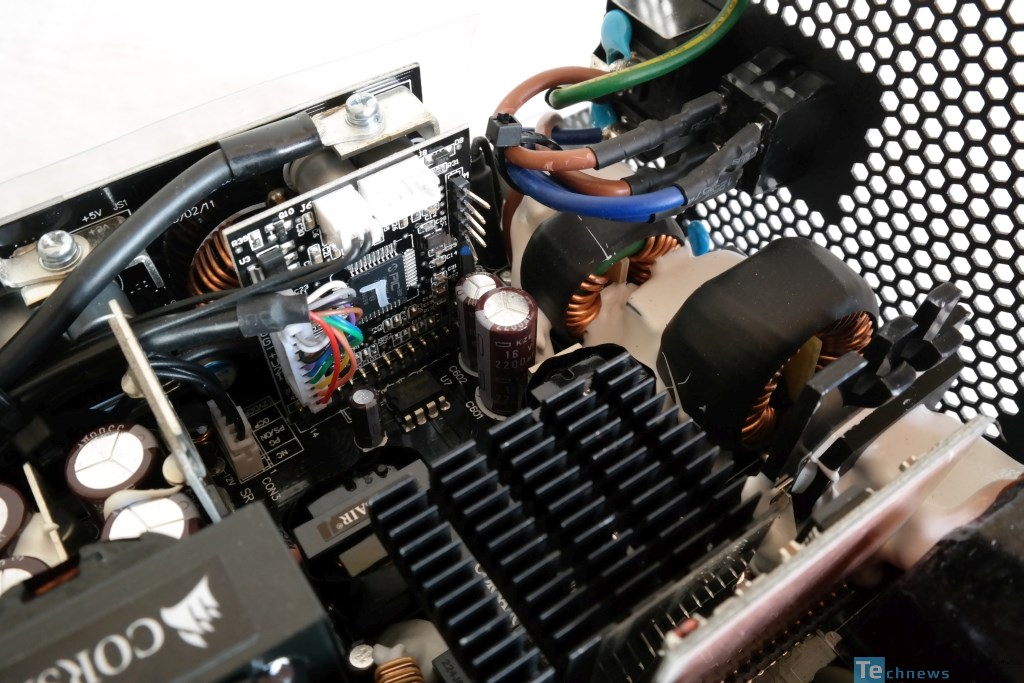

Laikiname filtravime dalyvauja keturi Y ir du X kondensatoriai, taip pat dvi CM ritės ir metalo oksido varistorius. Praktiškai visi komponentai išdėstyti ant PCB, už AC lizdo tėra vos du Y kondensatoriai. Ant montažinės plokštės aptikome ir elektromagnetinę rėlę, kuri paprastai labiau būdinga „Seasonic“ platformoms. Viengubas diodų tiltelis aušinamas atskiru radiatoriumi.

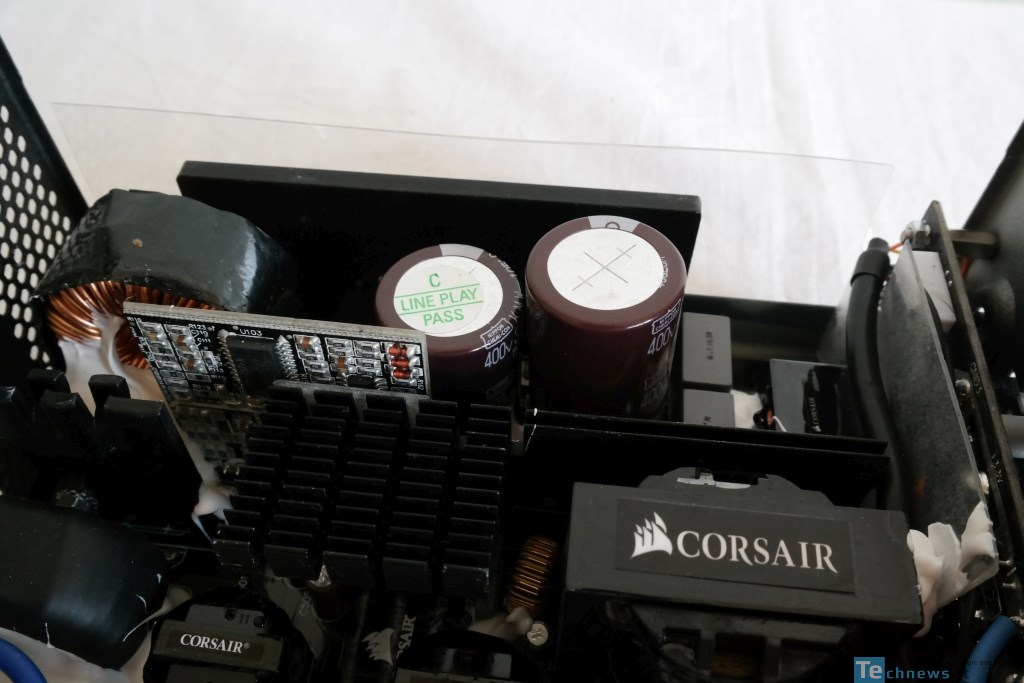

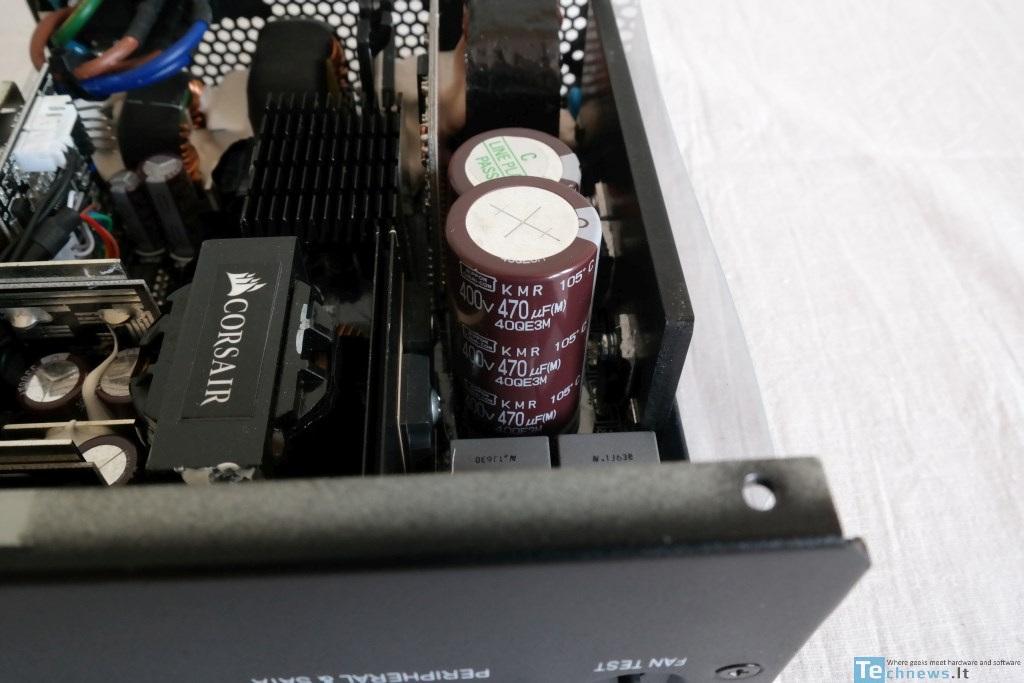

APFC zonoje išdėstyti du paraleliai sujungti KMR serijos (105 °C) „Nippon Chemi-Con“ elektrolitiniai kondensatoriai. Vienas iš jų (didesnis) pasižymi 470 µF talpa. Antrojo talpos identifikuoti nepavyko, nes užrašas pasislėpęs už didžiojo kondensatoriaus, bet kadangi jis mažesnis, jo talpa turėtų būti mažesnė nei 470 µF. Ant vertikalios papildomos montažinės plokštės patalpinti APFC ir PFC valdikliai, kuriuos abu pagamino „Infineon“.

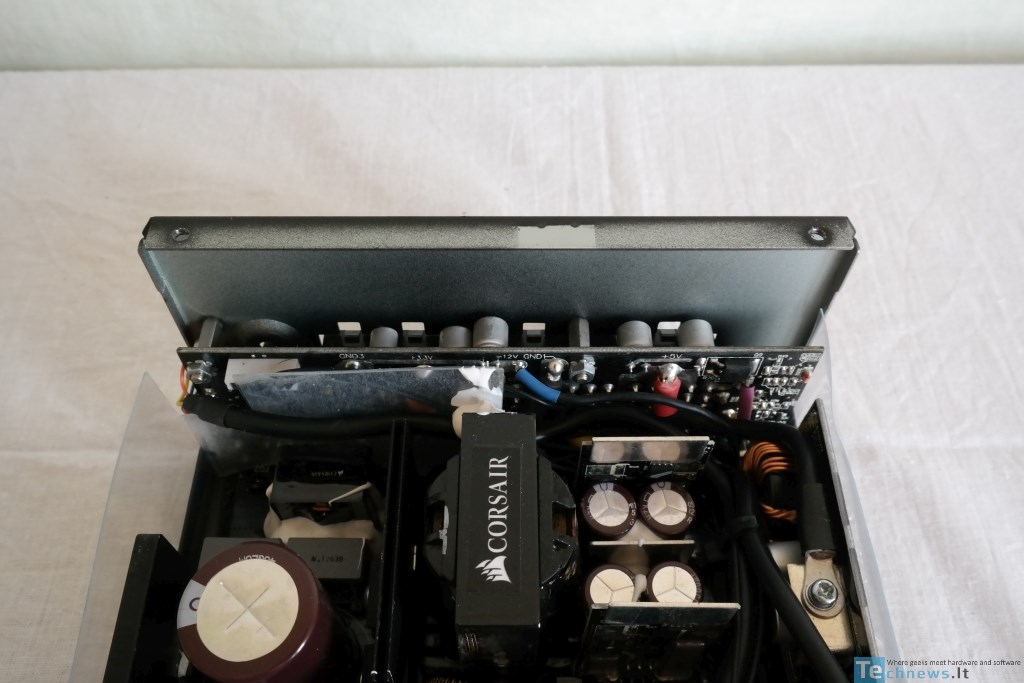

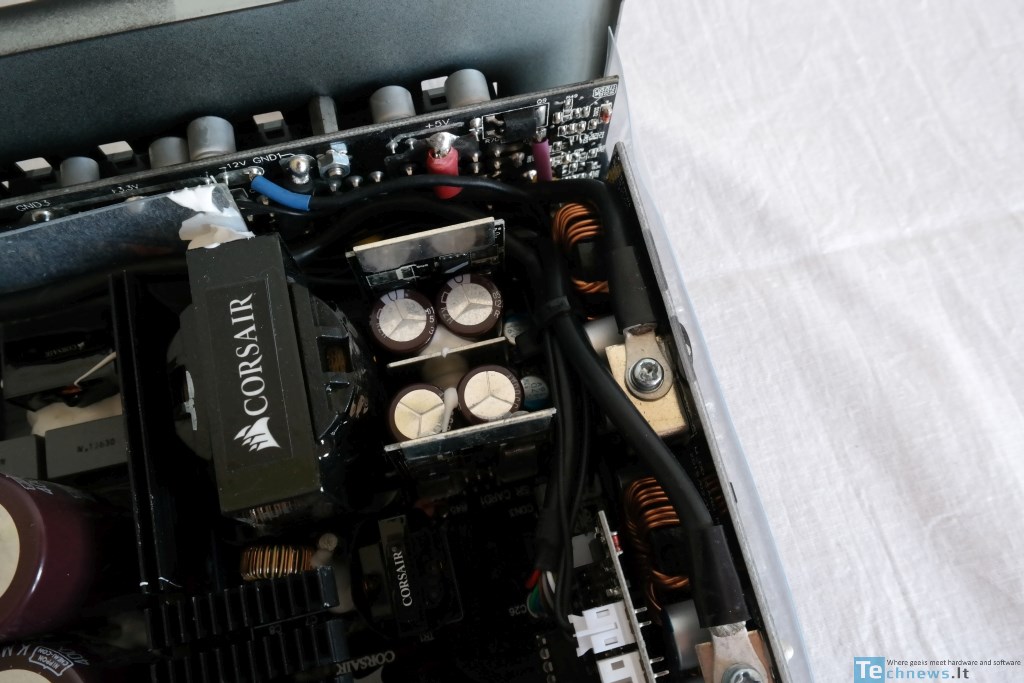

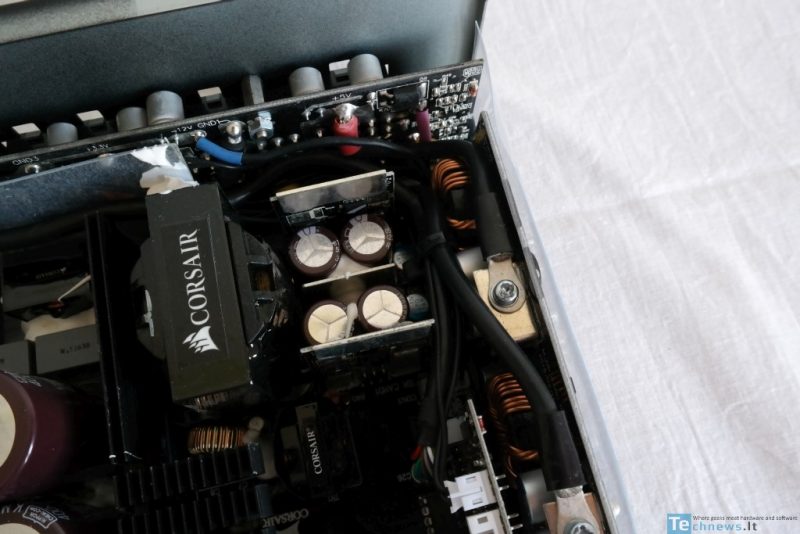

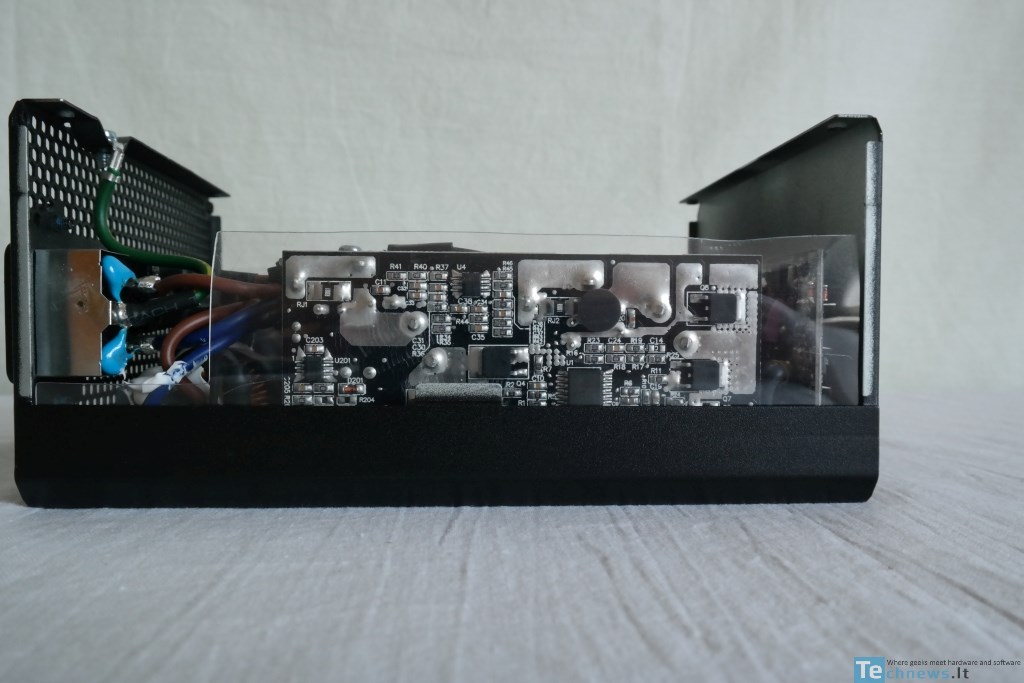

Antrinė zona neturi nė vieno radiatoriaus, tačiau iš šio kampo puikiai matosi dantytas radiatoriaus, aušinantis persijungiančiuosius pirminės zonos tranzistorius. HX750i tokio specifinio radiatoriaus neturėjo dėl didesnio savo efektyvumo. +12 V liniją sugeneruoja ant dviejų vertikalių PCB patalpinti MOSFET tipo tranzistoriai. Tarp dviejų PCB įsprausti keturi KZH serijos elektrolitiniai (105 °C) ir pora polimerinių  „Nippon Chemi-Con“ kondensatorių. Tokie patys randami ir ant prijungiamiems kabeliams skirtos PCB. Mažąsias +3.3 ir +5 V linijas generuoja DC-DC konverteriai, kurie sutalpinti ant atskiros PCB, esančios šalia PSU krašto.

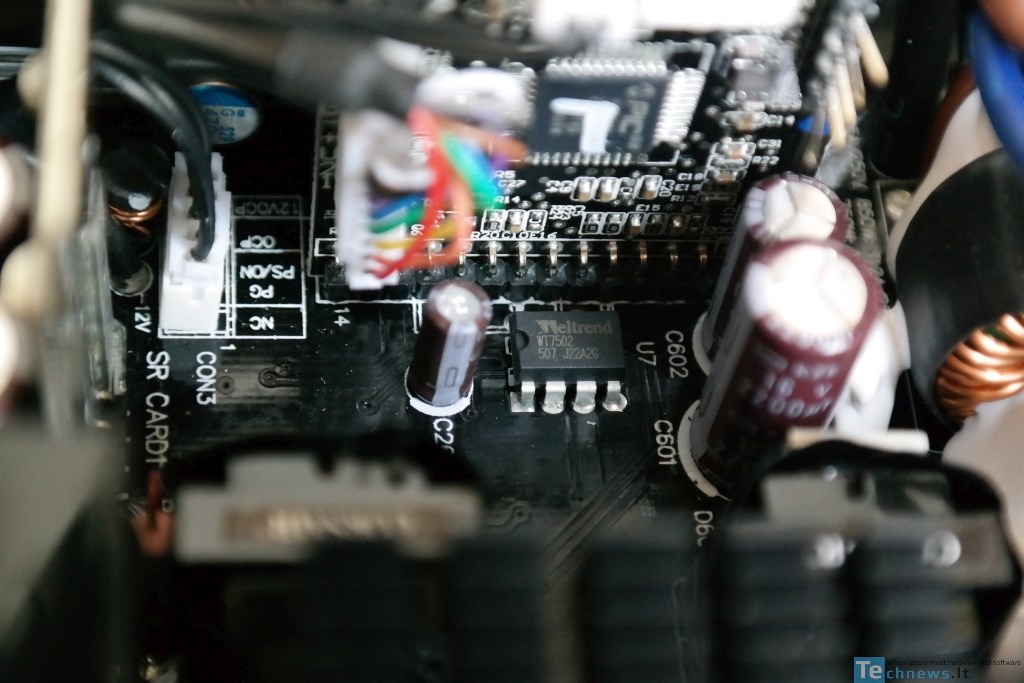

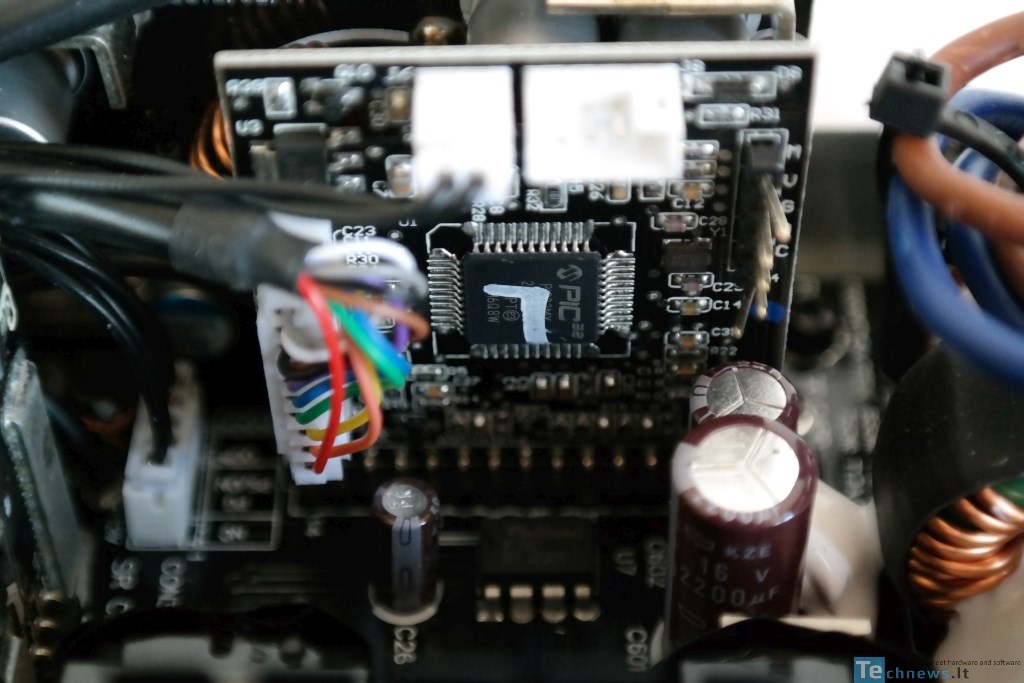

Už apsaugas atsakinga pagrindinė „Weltrend WT7502“ IC. Virš jos, ant dar vienos pridėtinės PCB, iškeltas PIC32MX MCU procesorius, kuris leidžia sėkmingai funkcionuoti „Corsair Link“ sąsajai. Dar viena Weltrend IC (WT7518) patalpinta ant DC-DC valdiklius laikančios montažinės plokštės. Ši mikroschema išskirtinai suteikia OCP apsaugą.

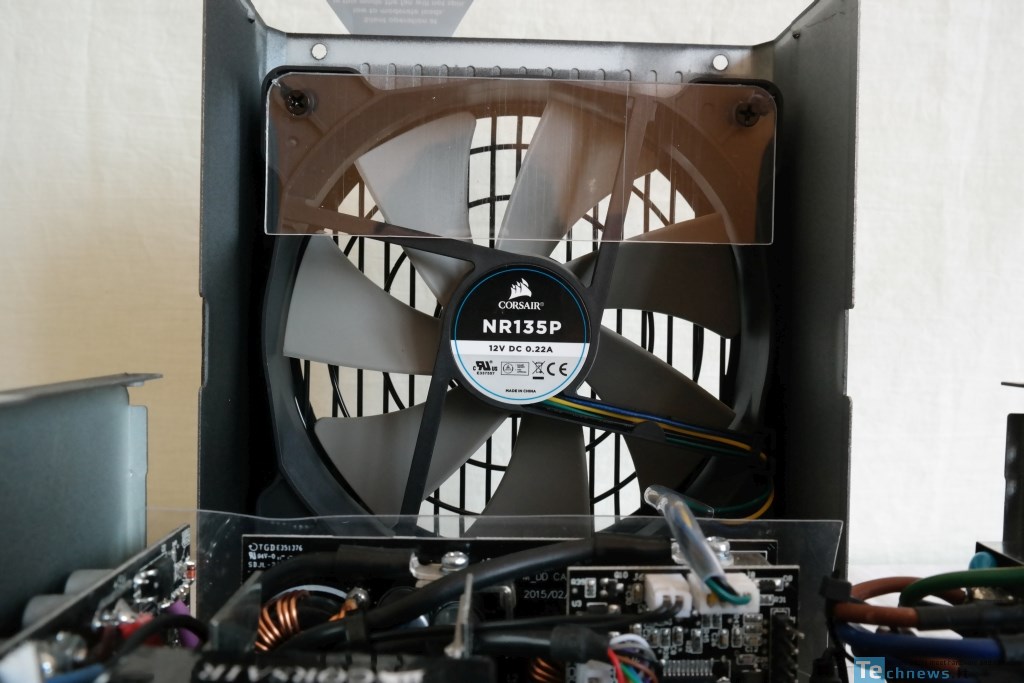

Kaip ir HX750i atveju pasirinktas 135 mm skersmens ventiliatorius (12 V, 0.22 A), pažymėtas NR135P raidžių ir skaičių deriniu. Jis turi FDB (Fluid Dynamic Bearing) guolius, kurie pasižymi mažiausiu įmanomu mechaniniu triukšmu. Maksimaliai ventiliatorius sugeba įsisukti iki beveik 1600 RPM.
