Viskas apie „ClockTuner for Ryzen“ su TR 3960X, „ASUS ROG Zenith II Extreme“ ir „ARCTIC Freezer 50 TR“

Smulkiau apie VRM grandinę

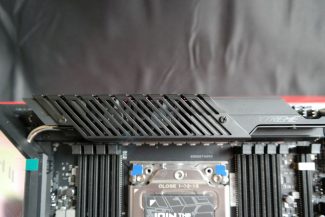

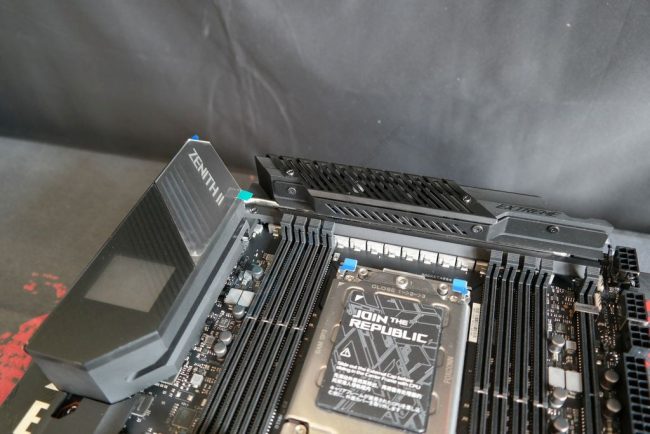

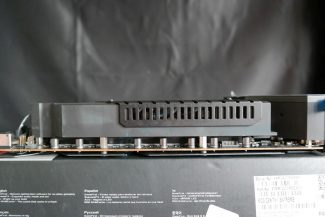

Dviejų dalių VRM radiatorius yra sujungtas šilumos vamzdeliu. Virš CPU lizdo esančią dalį galime laikyti pagrindine, kadangi visas VRM yra būtent po šia radiatoriaus dalimi. Papildomai čia buvo sumontuoti du mažo skersmens ventiliatoriai, kurių siluetus galima pamatyti pro perforacines angas. Kitas radiatorius atlieka ne tik aušinimo, bet ir informacijos teikimo bei estetinę funkcijas. Stiklinėje dalyje buvo sumontuotas LiveDash ekranėlis, galintis realiu metu transliuoti naudingą informaciją apie procesoriaus dažnį, temperatūrą, įtampą ir t.t. Tiesa, reikia priminti, kad Ryzen procesorių temperatūra vis dar transliuojama su apie -10 °C paklaida. „Zenith II“ pavadinimas ir po juo esanti zona yra iliuminuoti RGB pašvietimu.

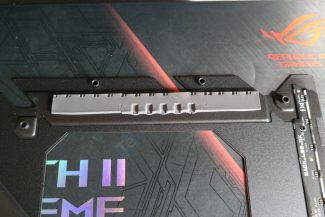

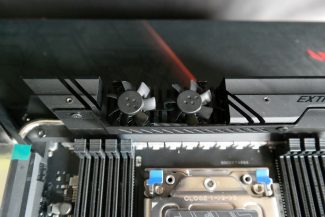

Apie 30 mm skersmens ventiliatoriai palaiko pusiau pasyvų režimą ir pradeda suktis VRM’ui įšilus iki 60 °C. VRM projekcijoje, po nugarine plokštele, matome termo juostelę, kuri leidžia perduoti dalį PCB šilumos į nugarėlę. Džiugu, kad jai priskirta ne vien estetinė funkcija.

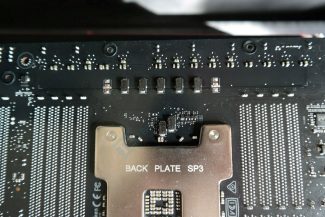

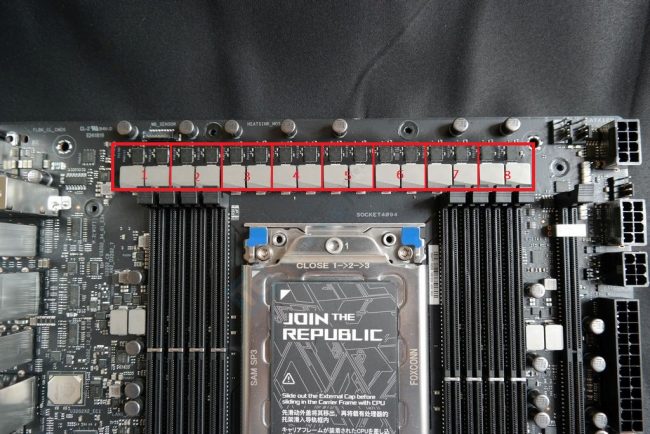

„Zenith II Extreme“ savo VRM grandinėje turi 16 galios blokų, tačiau nugarinėje PCB dalyje neradę fazių dubliuotojų galime patvirtinti, kad čia panaudota 8 super masyvių fazių grandinė, kurioje dvigubi galios komponentai sujungti paraleliai. Tokios sandaros VRM’as vadinamas Twin vardu.

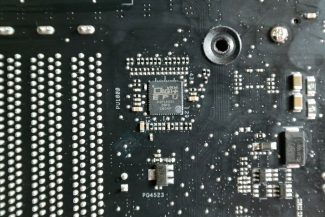

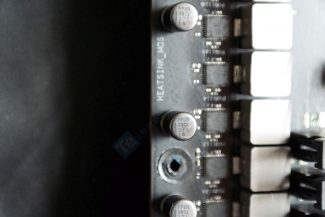

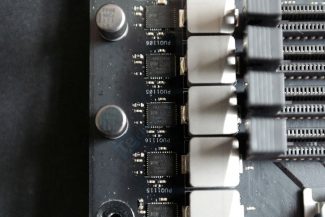

ASUS vėl panaudojo 8 PWM kanalus palaikantį skaitmeninį „Intersil IR35201“ valdiklį, tačiau „Infineon TDA21462“ galios blokai, kuriuos turėjo „ASUS ROG Strix TRX40-E Gaming“ ir „Prime TRX40-Pro“ pagrindinės plokštės buvo pakeisti į TDA21472 galios blokus. Jie pasižymi nebe 60 A, o 70 A stipriu. Tai itin efektyvūs galios blokai, palaikantys temperatūros stebėjimą ir tokias apsaugas, kaip OTP bei OCP. Nepaisant itin efektyvių galios blokų, naudojant gamykliškais nustatymais dirbantį „Threadripper“ procesorių ASUS pasirinktas dizainas nėra pats efektyviausias rinkoje, nes pikinis grandinės efektyvumas pasiekiamas kone prie dvigubai aukštesnės srovės nei 200 A. Idealiu būdu dalis fazių silpnų apkrovų metu galėtų būti atjungiamos, tačiau šiuolaikinėse pagrindinėse plokštėse toks metodas nėra populiarus, jeigu išvis egzistuoja. Filtracija patikėta 10K reitingo „Nichicon“ kondensatoriams. Šiai dienai 12K polimerinių kondensatorių ASUS nenaudoja.
