1050 W „Chieftronic PowerPlay“: pigiausias „kiloplatininis“ PSU

Žvilgsnis iš arčiau

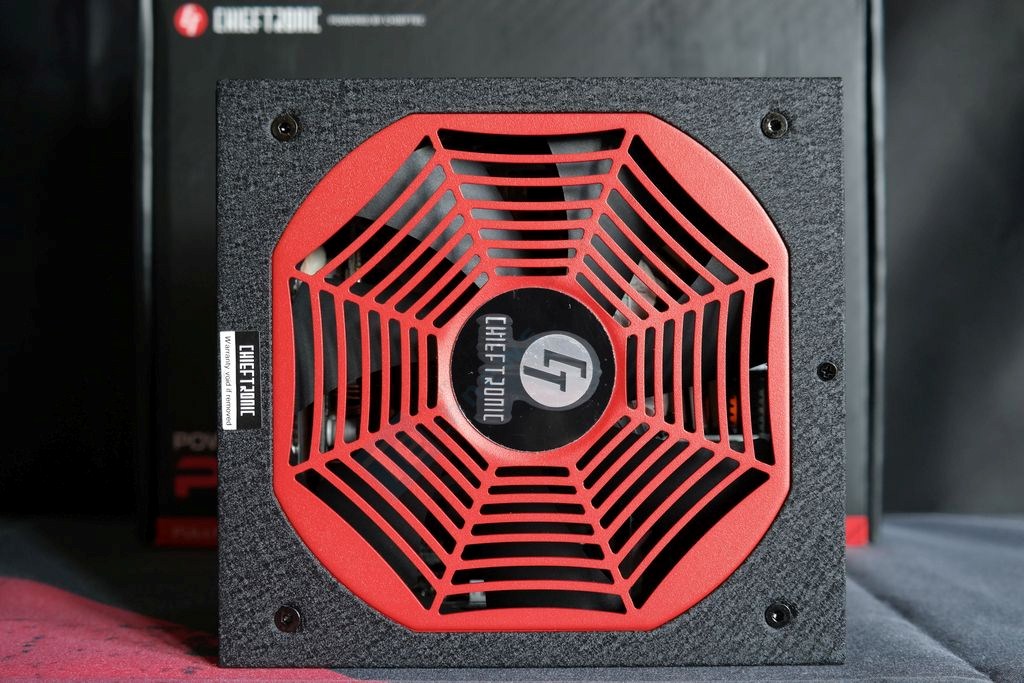

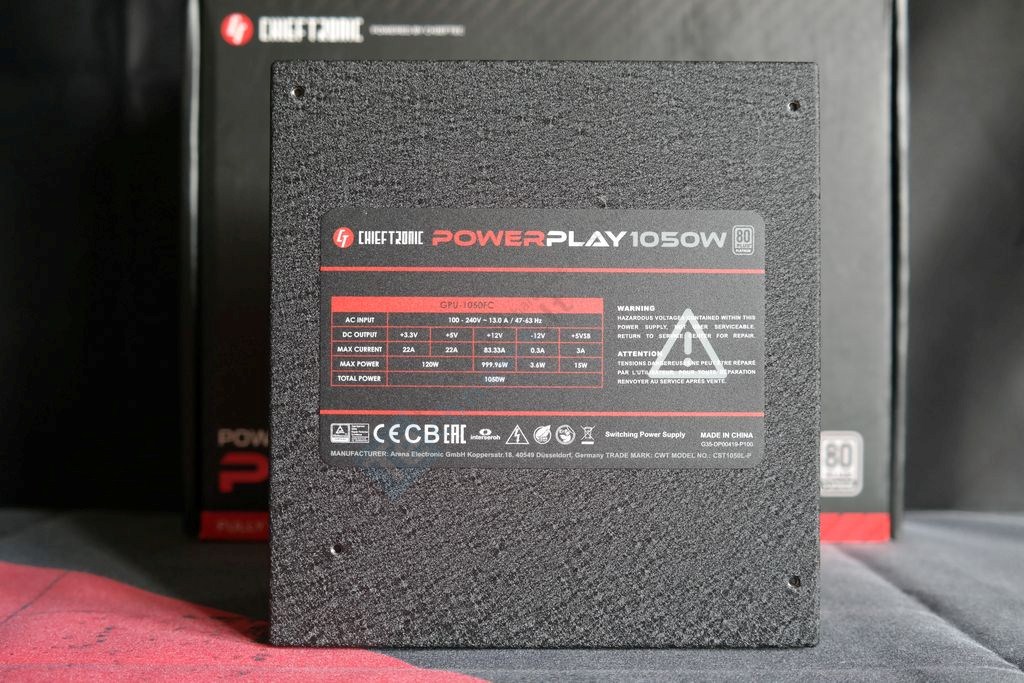

Galingesniojo „PowerPlay“ maitinimo šaltinio išvaizda niekuo nesiskiria nuo 650 W galios 80+ Gold modelio. Naudojamos tos pačios ryškiai raudonos, iš metalo pagamintos, grotelės, savo centre turinčias „Chieftronic“ žymę. Korpuso danga yra pašiurkštinta, mažai imli tiek pirštų atspaudams, tiek mechaniniams pažeidimams, kaip įbrėžimai. Nepaisant išaugusios galios korpuso gylis nepadidėjo ir siekia tuos pačius 160 mm. Daugiau nei kilovato galios maitinimo šaltiniui tai kompaktiški matmenys. Specifikacijų lipdukas paliktas ant priešingos korpuso pusės.

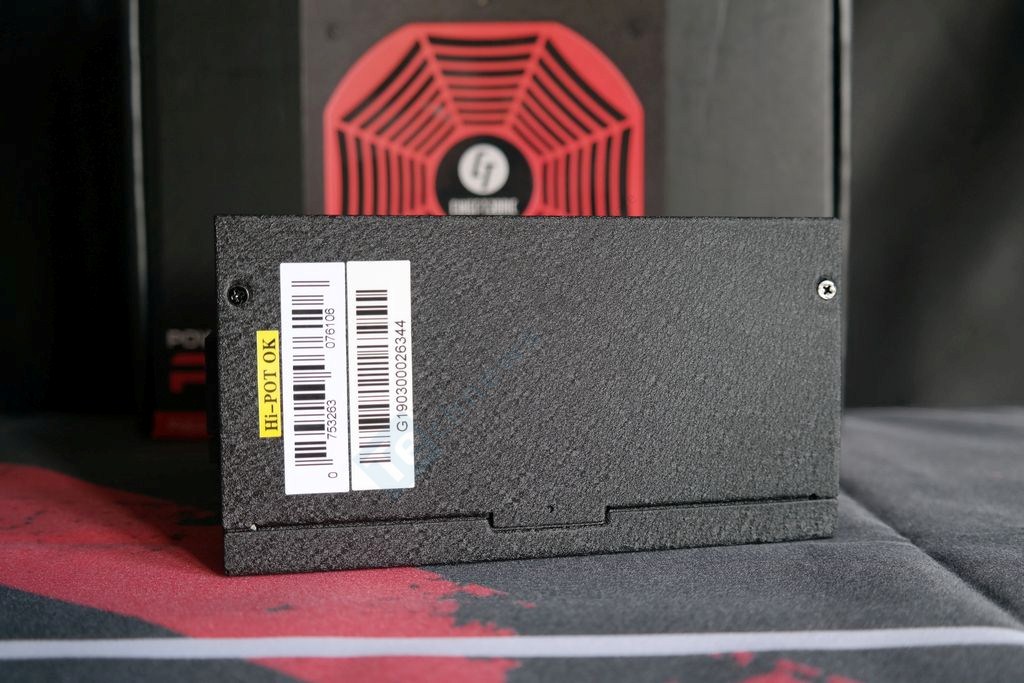

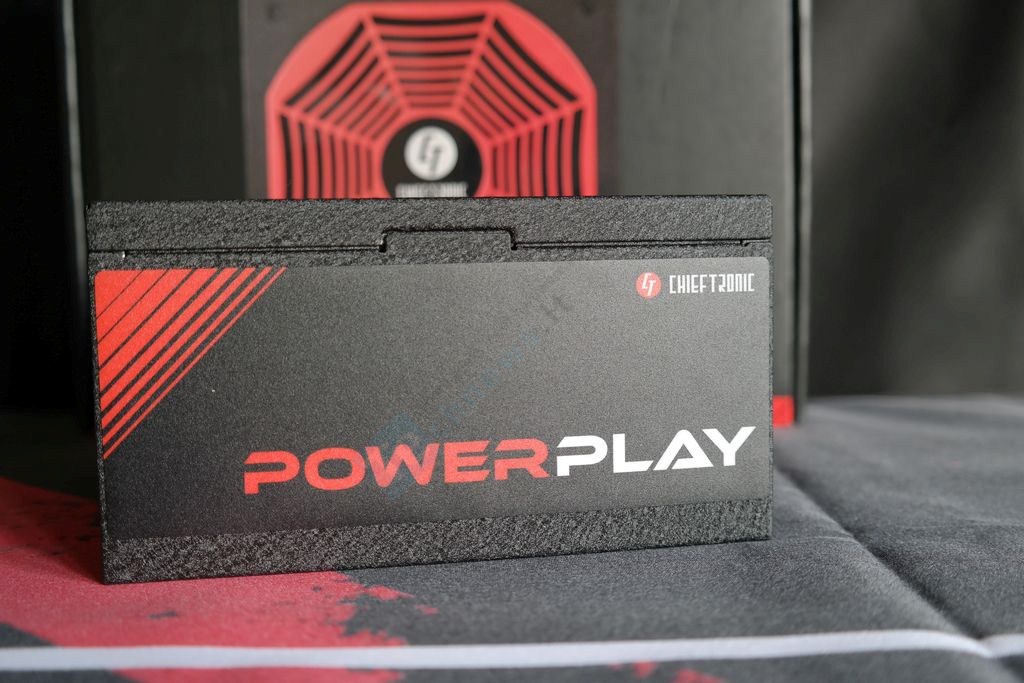

Vienas iš korpuso šonų beveik aklinai uždengtas lipduku, kai kitas neatrodo taip stilingai, kadangi talpina serijinius numerius nurodančius lipdukus.

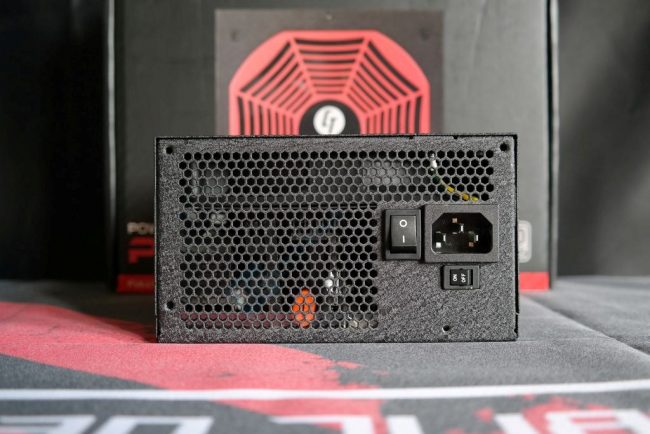

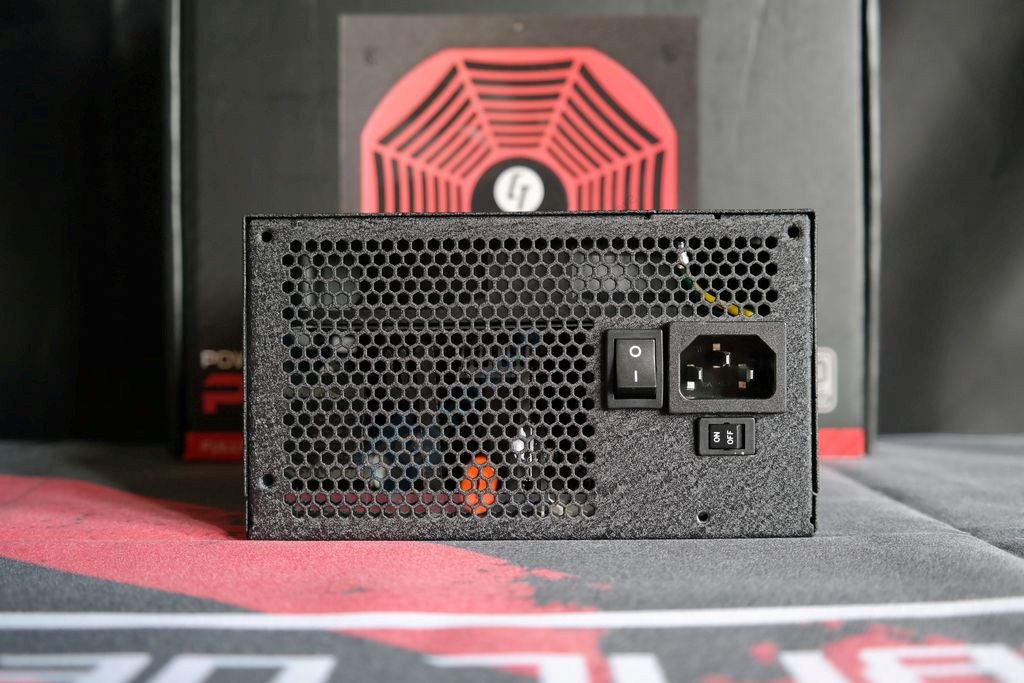

Oras pašalinamas pro įprastas korio formos groteles. Žemiau AC lizdo įrengtas mažytis mygtukas, kuris leidžia įjungti/išjungti ventiliatoriaus Zero RPM režimą.

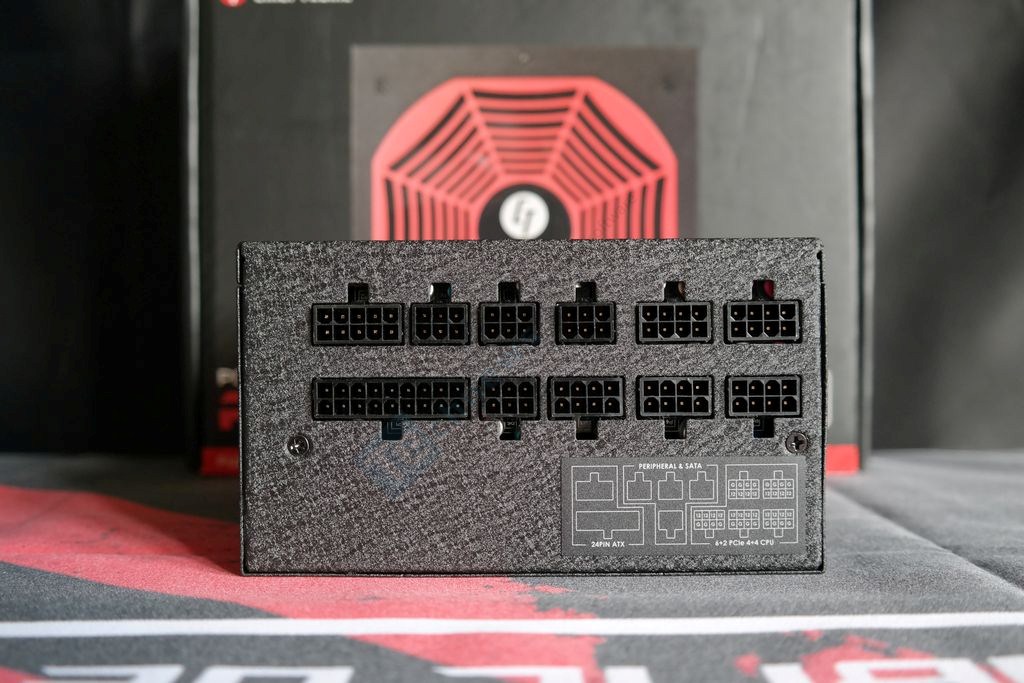

O štai vaizdas prijungiamų kabelių panelėje kitoks. Gamintojas raudona spalva nebeatžymi PCIe lizdų, kadangi 8-pin lizdai čia tinka tiek EPS12V, tiek PCIe kabeliams. Atsarga gėdos niekad nedaro, todėl apatiniame kampe yra palikta pilna schema. Lizdų integruota tiek, kad vienu metu būtų galima panaudoti visus komplektacijoje esančius kabelius.

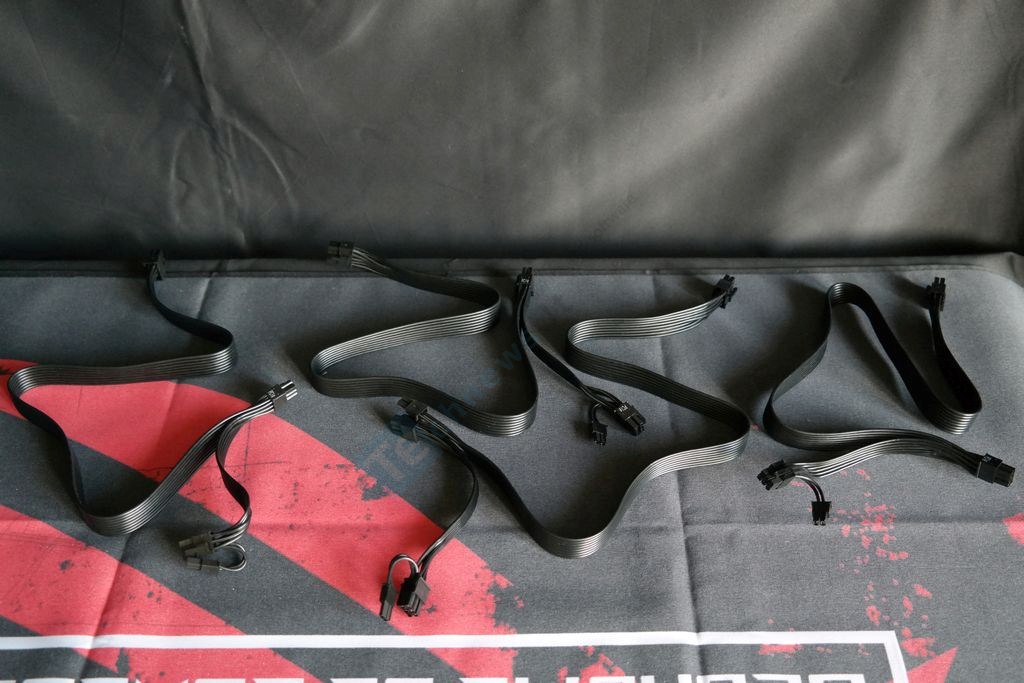

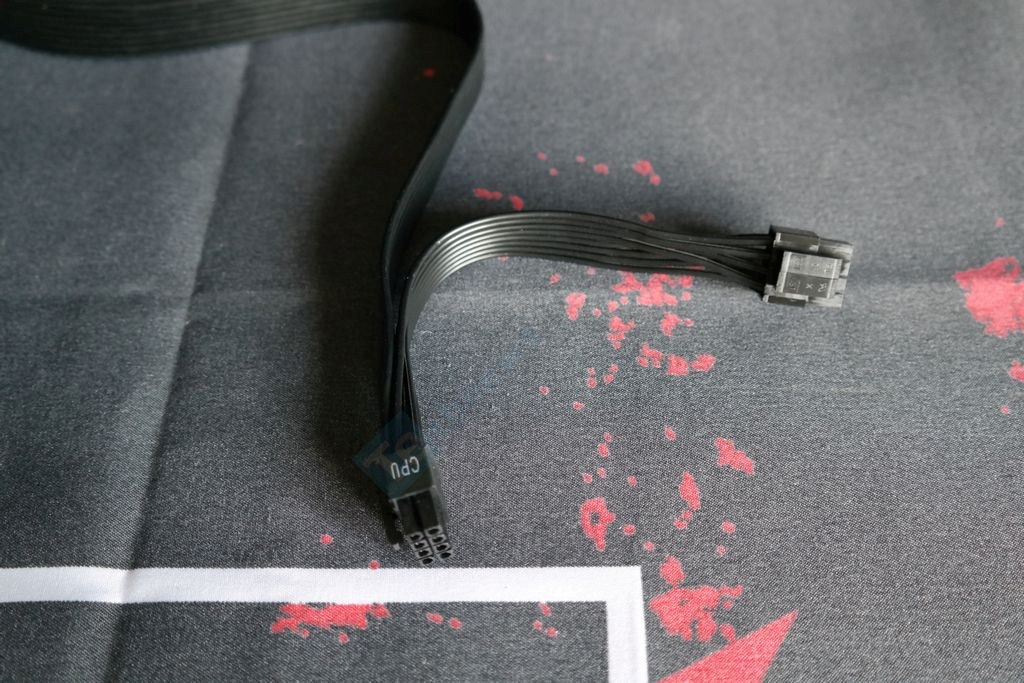

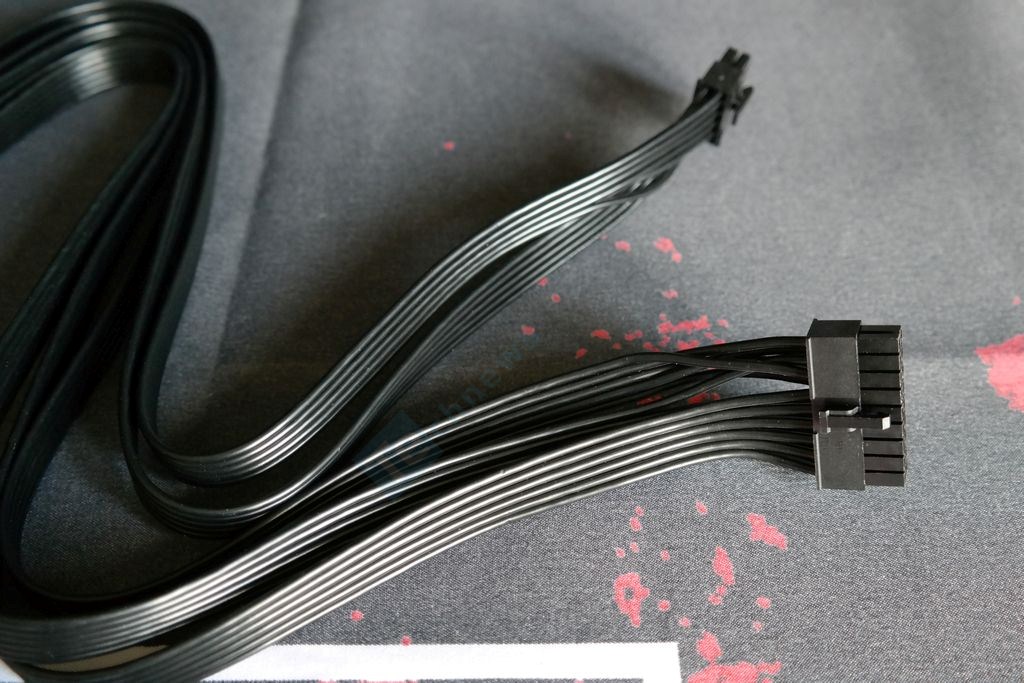

Visi prijungiami kabeliai yra plokščio (stealth) dizaino. ATX24V kabelis vėl yra sudarytas iš penkių gijų. Tai sumažina jo funkcionalumą, bet ilgio (600 mm) turėtų pakakti visiems atvejams. Įdomiai atrodo alkūnino tipo EPS12V kabelis. Toks sprendimas populiarus tarp PCIe kabelių, bet dviejų sąsąjų EPS12V kabelį turbūt matome pirmą kartą. Maitinimo šaltiniui priklauso keturi PCIe kabeliai, turintys po dvi 6+2-pin jungtis. Viso turime aštuonias PCIe 6+2-pin jungtis. Nei viename iš pagrindinių kabelių nėra papildomų kondensatorių.

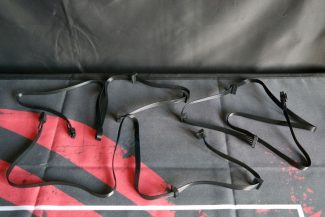

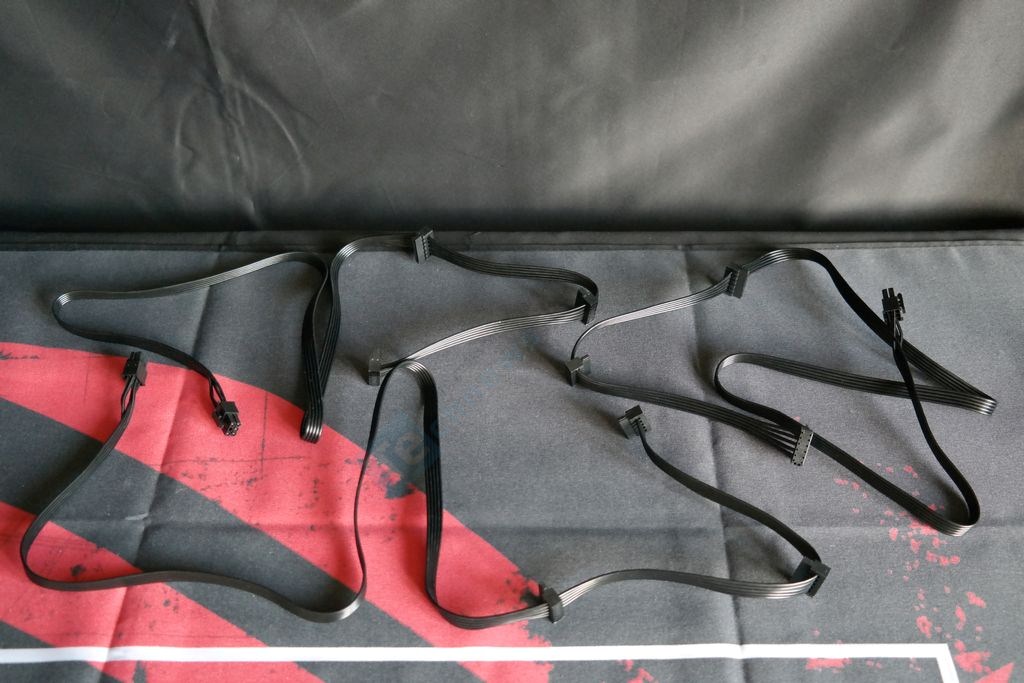

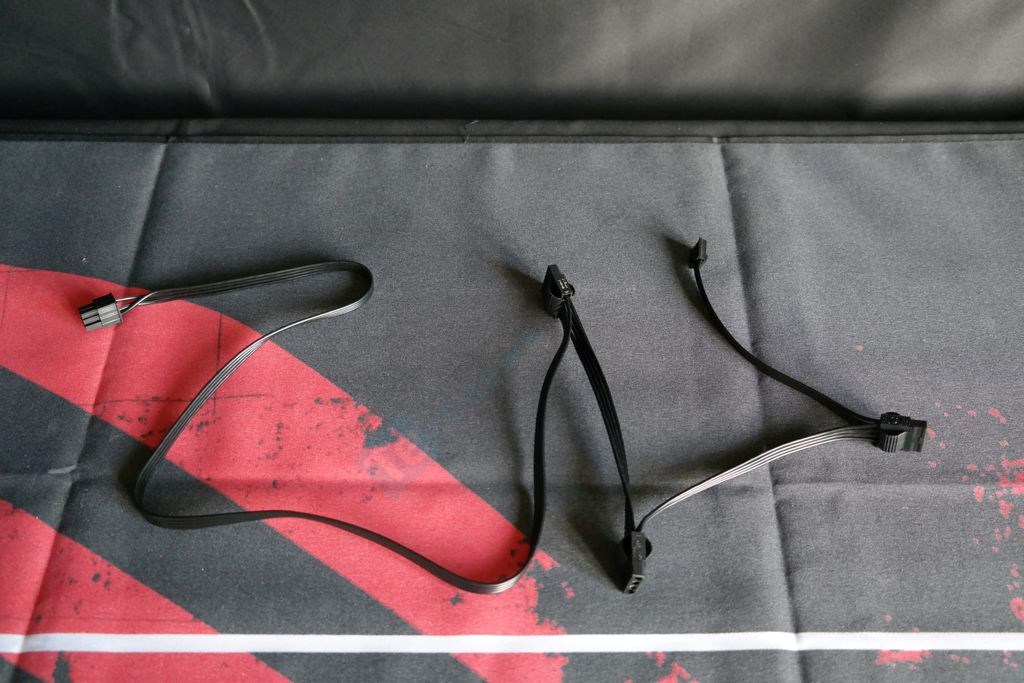

Periferiniai kabeliai yra identiški 650 W galios 80+ Gold modeliui. Tai reiškia, kad jungčių skaičius nepadidėjes, o patys kabeliai yra labai ilgi. Atstumas iki pirmos SATA jungties net 800 mm, o iki Molex jungties 700 mm. Kabelių konfigūracija ta pati: trys tarpusavy nesiskiriantys SATA kabeliai, turintys po tris SATA jungtis, ir vienas kombinuotas Molex + FDD kabelis, ant kurio yra trys Molex jungtys ir viena, deja, neatjungiama FDD jungtis. Atstumai tarp jungčių siekia 150 mm, kas laikoma auksiniu standartu.

„Chieftec“ atstovo pateikta informacija rodo, kad didesnės galios „PowerPlay“ naudoja storesnes gijas ATX24V kabelyje, 16 AWG vietoje 18 AWG. Gijos iki pirmųjų EPS12V ir PCIe sąsajų yra maksimaliai storos, kas tikrai džiugina. Deja, bet minėtų sąsajų prailginimai gavo plonesnes 18 AWG gijas.

Kabelio konfigūracija	Skaičius	Jungčių skaičius	Storis	Kondensatoriai
ATX 24 pin (600 mm)	1	1	16 AWG	–
EPS12V 4+4 pin (700 + 150 mm)	1	2	16 AWG + 18 AWG	–
PCIe 6+2 pin (600 + 150 mm)	4	8	16 AWG + 18 AWG	–
SATA (800 mm + 150 mm+ 150 mm)	3	9	18 AWG	–
Molex (700 mm + 150 mm + 150 mm ) / FDD (+ 150 mm)	1	3/1	20 AWG	–
